Installation d’une fournaise électrique MIDEA EVOX G3 en configuration horizontale dans l’entretoit à Roxton Falls

Une installation de fournaise centrale dans un entretoit où chaque accès, chaque connexion et chaque réglage comptent

Cette installation réalisée par AirGreen à Roxton Falls montre un aspect rarement visible d’un projet de fournaise électrique centrale : le moment où l’appareil est déjà en place dans l’entretoit, mais où nos techniciens travaillent encore directement à l’intérieur du cabinet pour effectuer les raccordements, les réglages et les vérifications nécessaires avant la fermeture complète des panneaux.

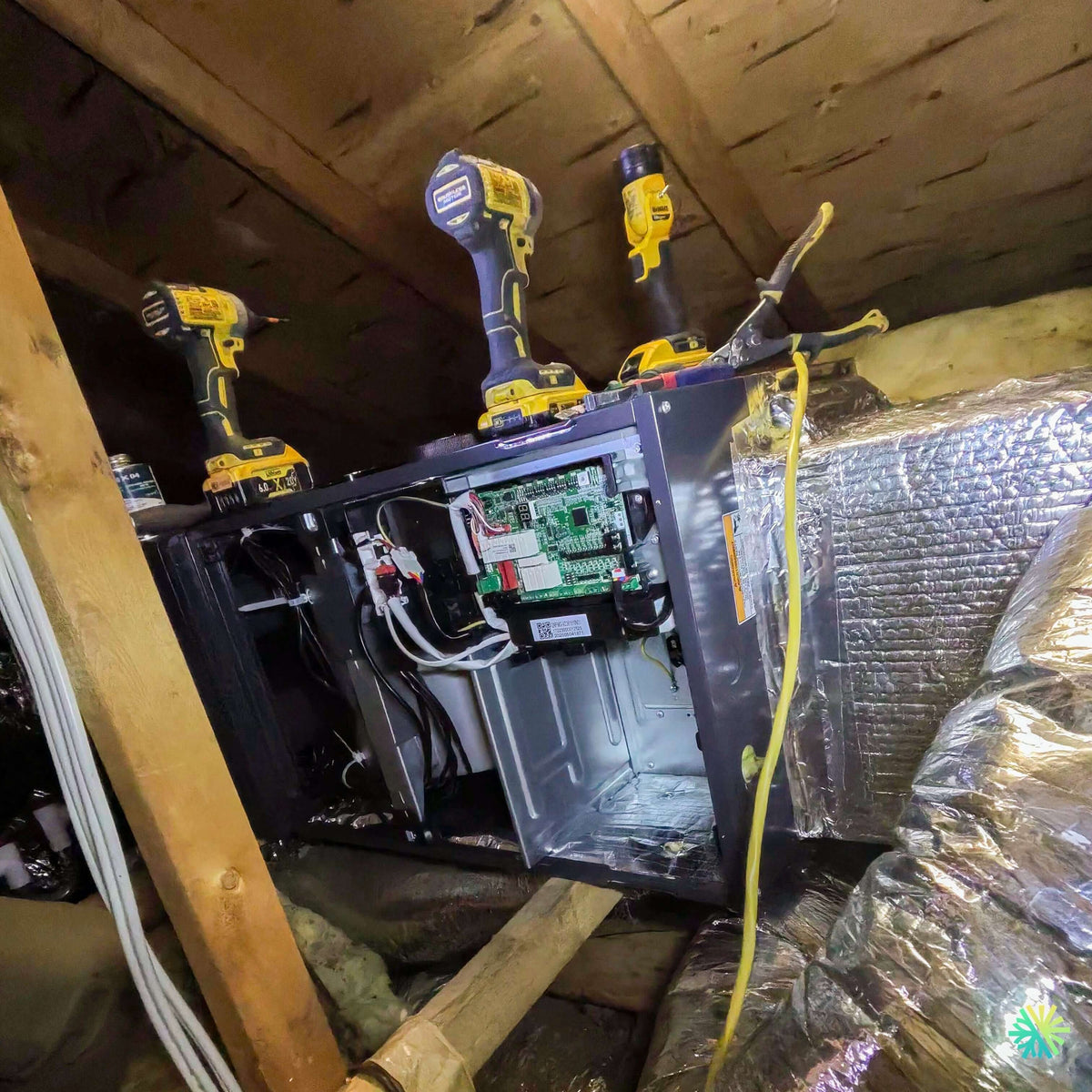

La photo est particulièrement parlante. La MIDEA EVOX G3 est installée horizontalement sous une toiture en bois, entourée d’éléments de charpente et de conduits isolés. Son panneau de service est ouvert, ce qui permet de voir la carte électronique, les connecteurs, le câblage interne et une partie des composantes normalement invisibles après la mise en service. Plusieurs outils sont temporairement posés sur le cabinet pendant le travail, tandis qu’un conduit rectangulaire fortement isolé est raccordé à l’une des extrémités de l’appareil.

Ce n’est donc pas une photo de salle mécanique soigneusement dégagée après les travaux. C’est une vraie image de chantier, dans un espace où la logistique d’installation CVAC est presque aussi importante que la technologie de la machine.

La série MIDEA EVOX G3 fait partie de la famille de systèmes centraux à conduits Inverter de Midea, développée avec une orientation claire vers la modernisation des systèmes de chauffage résidentiels. Dans un entretoit comme celui de cette propriété de Roxton Falls, cette souplesse de conception devient une caractéristique concrète plutôt qu’un simple argument de brochure.

Une fournaise installée horizontalement parce que l’espace impose sa propre logique

La première particularité du projet est évidente : l’appareil n’est pas installé debout.

La hauteur sous toiture étant limitée, la MIDEA EVOX G3 est placée horizontalement entre les éléments de structure. Cette configuration permet d’utiliser la longueur disponible plutôt que de chercher une hauteur verticale inexistante.

Midea prévoit justement plusieurs orientations d’installation pour l’EVOX G3, notamment :

• verticale ascendante;
• verticale descendante;
• horizontale;
• configurations adaptées aux contraintes de hauteur;
• variantes permettant d’ajuster le retour et l’alimentation selon le chantier.

La documentation met également en avant une construction modulaire et un système d’assemblage facilitant la manipulation de l’unité dans les greniers, entretoits, sous-sols et autres endroits difficiles d’accès.

Sur le chantier de Roxton Falls, cette capacité est essentielle. Une unité monobloc volumineuse peut être très difficile à faire passer par une trappe ou entre les fermes d’un toit. Ici, l’équipement doit non seulement atteindre son emplacement, mais aussi être orienté de manière à ce que les techniciens puissent encore accéder à ses panneaux.

Le panneau ouvert révèle le véritable cerveau du système

La photo donne une vue directe sur l’un des éléments les plus importants de l’EVOX G3 : sa carte électronique de contrôle.

On distingue clairement le circuit imprimé, les relais, les borniers et les multiples faisceaux de câbles reliant les différentes sections de l’appareil. Un petit affichage de diagnostic est également visible sur la carte.

Cette électronique gère bien davantage qu’un simple contact marche-arrêt.

Dans une installation centrale moderne, l’unité doit coordonner notamment :

• le ventilateur intérieur;
• la demande de chauffage;
• la climatisation;
• les étapes éventuelles de chauffage électrique auxiliaire;
• la communication avec l’unité extérieure;
• les demandes provenant du thermostat;
• différents paramètres de débit d’air;
• les sécurités et codes de diagnostic.

Cette complexité explique pourquoi la mise en service d’une fournaise électrique moderne ne peut pas se limiter à vérifier que le ventilateur démarre.

Nous devons confirmer que le contrôle est correctement configuré pour l’installation réelle.

Communication 485, contrôle 24 V et flexibilité en rénovation

Midea prévoit plusieurs architectures de contrôle pour l’EVOX G3.

La documentation indique une compatibilité avec une communication 485 ainsi qu’avec des systèmes traditionnels 24 V. Certaines configurations permettent également l’utilisation d’un thermostat tiers, tandis que d’autres peuvent fonctionner avec une communication sans fil entre certains composants compatibles.

Cette polyvalence est particulièrement utile dans un projet de rénovation.

Dans une maison existante, le câblage reliant le thermostat à l’entretoit peut être ancien ou limité en nombre de conducteurs. Il n’est pas toujours souhaitable d’ouvrir plusieurs murs uniquement pour ajouter des fils de communication.

Selon la configuration retenue, l’EVOX G3 permet donc d’adapter le contrôle à l’infrastructure existante plutôt que de reconstruire inutilement une partie de la maison.

Pourquoi l’accès frontal visible sur cette photo doit être conservé

La photo montre aussi quelque chose que nous considérons dès l’installation : l’espace requis devant les composantes de service.

Le technicien doit pouvoir retirer le panneau et atteindre la carte électronique. Cela paraît évident lorsque l’appareil est neuf et ouvert comme sur la photo. Pourtant, une mauvaise implantation peut rapidement rendre cette opération difficile si un conduit, une poutre, une plateforme ou un autre équipement est installé trop près du cabinet.

Dans un entretoit, l’accès est déjà plus exigeant qu’au sous-sol.

Nous devons donc réfléchir à ce qui se passera plusieurs années plus tard si un technicien doit :

• lire un code d’erreur;
• vérifier une connexion;
• remplacer un relais;
• inspecter le moteur;
• intervenir sur le serpentin;
• effectuer un entretien CVAC;
• nettoyer ou vérifier un drain.

Une installation compacte doit rester entretenable.

Les outils sur le dessus du cabinet racontent aussi le chantier

Plusieurs visseuses et outils sont posés sur l’appareil au moment de la photo.

Ce détail rappelle que la pose d’une fournaise centrale dans un entretoit demande souvent plusieurs métiers et plusieurs opérations successives : fixation du cabinet, adaptation de la tôlerie, câblage, conduits, raccordements, isolation et fermeture des joints.

Nous devons travailler dans une position bien moins confortable que dans une grande salle mécanique.

À Roxton Falls, les éléments de charpente sont proches de l’appareil et les conduits isolés occupent une partie importante de l’espace disponible. Le choix de l’orientation de l’unité influence donc directement la facilité de terminer tous les raccordements correctement.

Une transition isolée pour éviter les pertes dans l’entretoit

À droite de l’appareil, la photo montre une section rectangulaire raccordée à la fournaise et enveloppée d’une isolation réfléchissante.

Cette isolation est particulièrement importante lorsque les conduits traversent un espace qui n’est pas nécessairement maintenu à la même température que l’intérieur de la maison.

En climatisation, un conduit contenant de l’air froid peut créer de la condensation s’il est mal isolé. En chauffage, les pertes thermiques dans l’entretoit réduisent l’énergie réellement livrée aux pièces.

Nous portons donc attention non seulement à la machine, mais également :

• à l’étanchéité des joints;
• à la continuité de l’isolation;
• à l’absence de sections écrasées;
• aux transitions entre conduits;
• au support mécanique des conduits.

Un système efficace sur papier peut perdre une part importante de son avantage si l’air chauffé ou climatisé traverse un réseau mal isolé.

Le débit d’air devient critique avec des conduits installés dans un entretoit

Un réseau situé sous une toiture comprend souvent des changements de direction et des contraintes imposées par la structure.

La pression statique devient donc un élément à surveiller attentivement.

Midea équipe l’EVOX G3 de sa technologie Computational Constant Airflow 2.0. Selon le fabricant, l’unité peut ajuster le fonctionnement de son ventilateur en fonction de la résistance du réseau et maintenir le débit dans des conditions pouvant aller jusqu’à environ 1,2 po de colonne d’eau de pression statique externe. Le système offre également jusqu’à 60 niveaux d’ajustement du débit d’air.

C’est particulièrement intéressant lors d’un remplacement sur un réseau de conduits existant.

Mais nous insistons sur un point : la capacité du ventilateur à compenser une résistance ne signifie pas qu’un conduit mal dimensionné peut être ignoré.

Si une section est écrasée, si le retour d’air est insuffisant ou si une transition crée une restriction excessive, nous devons corriger le problème.

Fournaise électrique et thermopompe centrale : un seul système, plusieurs sources de chaleur

L’unité intérieure EVOX G3 peut recevoir un ensemble de chauffage électrique auxiliaire.

Midea prévoit des configurations de 10, 15 et jusqu’à 25 kW, avec une gestion pouvant fonctionner en plusieurs étapes afin de moduler davantage la quantité de chauffage électrique utilisée.

Dans une installation de thermopompe centrale, les résistances électriques ne devraient pas être considérées indépendamment de l’unité extérieure.

La stratégie globale consiste généralement à utiliser la thermopompe aussi longtemps que son fonctionnement reste approprié, puis à compléter avec les éléments électriques lorsque la demande du bâtiment le justifie.

Le bon dimensionnement dépend notamment :

• de la perte thermique de la propriété;
• de la capacité de la thermopompe à basse température;
• du panneau électrique;
• du câblage disponible;
• de la logique du thermostat;
• du confort recherché.

La photo ne permet pas d’identifier avec certitude la puissance de l’élément électrique installé dans cette unité précise. Nous n’attribuons donc pas arbitrairement un nombre de kilowatts à ce chantier.

Les performances de la gamme EVOX G3 varient selon la combinaison installée

La documentation Midea présente plusieurs capacités d’EVOX G3 allant approximativement de 18 000 à 54 000 BTU/h.

Selon le jumelage intérieur-extérieur, la gamme peut atteindre jusqu’à 19 SEER2, 12,5 EER2, 10,8 HSPF2 et un COP pouvant atteindre 2,14 à 5 °F, soit environ -15 °C.

Le tableau du fabricant couvre notamment des configurations de :

• 18 000 BTU;
• 24 000 BTU;
• 30 000 BTU;
• 36 000 BTU;
• 48 000 BTU;
• 54 000 BTU.

Sur notre photo de Roxton Falls, le numéro complet de modèle n’est pas suffisamment lisible pour confirmer le tonnage exact sans ambiguïté.

Nous ne considérons jamais la taille physique du cabinet comme une méthode fiable pour déterminer sa capacité.

La différence entre « installer dans un entretoit » et concevoir une installation CVAC réellement adaptée à l’entretoit

Une plateforme conçue pour le chauffage en climat froid

Certaines configurations EVOX G3 Extreme Heat sont documentées pour poursuivre leur fonctionnement jusqu’à -30 °C.

Midea explique également que sa technologie de compresseur vise à maintenir une capacité de chauffage importante à basse température.

Dans la région de Roxton Falls, cette performance hivernale est évidemment essentielle.

Une thermopompe centrale ne doit pas être choisie uniquement en fonction de sa climatisation estivale. Nous devons examiner son comportement lorsque la température descend largement sous zéro.

Le chauffage central devient alors une combinaison de plusieurs éléments : capacité de la thermopompe, débit d’air, réseau de conduits, pertes du bâtiment et chauffage auxiliaire.

R454B : une nouvelle génération de réfrigérant

Midea utilise le R454B pour la gamme EVOX G3 et indique un potentiel de réchauffement global, ou GWP, de 466. La documentation identifie le R454B comme un réfrigérant de catégorie A2L.

Cette classification exige des pratiques de service adaptées.

Pour nous, cela concerne notamment les méthodes utilisées lors du raccordement, de la vérification d’étanchéité, de la récupération du fluide et des futures interventions sur le système.

Les propriétaires n’ont pas besoin de maîtriser ces procédures, mais ils doivent savoir que l’entretien d’un système R454B doit être confié à des techniciens équipés et formés pour cette nouvelle génération d’équipements.

Dans un entretoit, le drainage des condensats mérite une attention renforcée

En mode climatisation, le serpentin intérieur produit de la condensation.

Dans une installation située au-dessus des espaces habitables, toute défaillance de drainage peut devenir beaucoup plus problématique qu’un simple peu d’eau sur un plancher de béton au sous-sol.

Nous devons donc prévoir soigneusement :

• le bac de condensats;
• le drain principal;
• la pente de la conduite;
• l’accès pour nettoyage;
• les protections additionnelles prévues par la configuration.

La photo de Roxton Falls se concentre principalement sur le compartiment de contrôle et le réseau de conduits; elle ne montre pas suffisamment le système de drainage pour que nous en décrivions la configuration exacte.

Nous préférons le préciser plutôt que d’inventer un détail non visible.

La filtration doit elle aussi être dimensionnée selon le débit

Midea prévoit pour la plateforme EVOX G3 des possibilités de filtration de 1, 2 et 4 pouces, ainsi qu’une compatibilité avec des filtres MERV 13 dans les applications prévues.

Un MERV élevé peut retenir davantage de particules, mais ce n’est qu’une partie de l’équation.

Nous vérifions également la surface du filtre et son impact sur la pression statique. Une filtration très restrictive installée sur un retour trop petit peut diminuer le débit d’air et augmenter le travail du ventilateur.

La filtration doit donc être choisie en fonction du système complet.

Les fonctions intelligentes viennent après la mise en service mécanique

Dans les configurations compatibles, Midea propose également un thermostat communicant et des fonctions par l’entremise de son application SmartHome, notamment pour la programmation, le suivi du confort et certains diagnostics.

Ces options peuvent être intéressantes pour le propriétaire, mais elles ne remplacent jamais la mise en service fondamentale.

Avant de remettre le système au client, nous devons d’abord nous assurer que :

1. le ventilateur fonctionne correctement;
2. les paramètres de débit correspondent au réseau;
3. le thermostat communique correctement avec le système;
4. les étapes de chauffage auxiliaire sont correctement configurées;
5. les raccordements électriques sont sécurisés;
6. les conduits sont étanches et isolés;
7. les panneaux de service peuvent être refermés et retirés sans difficulté.

Une subvention ne peut pas être déterminée uniquement à partir du nom EVOX G3

Lorsqu’un propriétaire compare une thermopompe centrale, il est naturel de s’intéresser aux aides financières disponibles.

Cependant, la documentation Midea fournie pour ce projet décrit une gamme complète de produits et non une seule combinaison certifiée.

Pour confirmer une admissibilité ou un montant d’aide financière, il faut connaître :

• le modèle exact de l’unité intérieure;
• le modèle exact de l’unité extérieure;
• la combinaison certifiée;
• les performances reconnues de cette combinaison;
• les conditions du programme applicables à la date d’installation.

Nous ne calculons donc jamais une subvention uniquement à partir des mots MIDEA EVOX G3.

Les erreurs à éviter lors d’une installation de fournaise électrique dans un entretoit

Ce projet de Roxton Falls met particulièrement en évidence plusieurs points pratiques :

• Ne pas sélectionner l’appareil avant d’avoir vérifié l’accès physique à l’entretoit.
• Ne pas placer le côté service contre une ferme de toit ou un mur inaccessible.
• Ne pas écraser les conduits isolés pour gagner quelques pouces.
• Ne pas laisser de joints de conduits non étanches dans un espace non conditionné.
• Ne pas sous-estimer le drainage des condensats.
• Ne pas déterminer la puissance électrique auxiliaire sans vérifier l’alimentation disponible.
• Ne pas confondre le rendement maximal de la gamme avec celui de la combinaison installée.
• Ne pas oublier qu’un technicien devra pouvoir ouvrir exactement le panneau que nous voyons sur la photo plusieurs années plus tard.

Un chantier qui met l’accent sur la partie invisible de la qualité AirGreen

Cette installation de fournaise électrique MIDEA EVOX G3 à Roxton Falls n’est pas intéressante uniquement parce que l’appareil est couché dans un entretoit.

Ce qui la rend représentative de notre travail est tout ce que la photo permet de voir derrière le résultat final : techniciens travaillant dans un espace très restreint, panneau électronique ouvert, réseau de conduits isolé, raccords adaptés à la structure et accès de service pensé autour de la charpente.

Lorsque le projet sera terminé, les outils auront disparu, le panneau sera refermé et le propriétaire ne verra plus la carte électronique ni les faisceaux de câbles.

Il ressentira cependant les conséquences de ces détails chaque jour : débit d’air régulier, chauffage, climatisation et fonctionnement coordonné de l’ensemble du système.

Chez AirGreen, nous appliquons cette même logique dans nos installations CVAC à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud : l’équipement doit être adapté au bâtiment réel, et non simplement installé parce qu’il entre physiquement dans l’espace.

À Roxton Falls, l’entretoit imposait des contraintes importantes. La configuration horizontale et modulaire de la MIDEA EVOX G3 nous a permis de travailler avec ces contraintes plutôt que contre elles, tout en conservant l’accès nécessaire à la mise en service et aux interventions futures.
