Une solution CVAC compacte intégrée à un espace résidentiel avec balcon
Cette installation d’un PTAC AMANA à Candiac illustre parfaitement les contraintes particulières que nous rencontrons dans les appartements, copropriétés et immeubles multilogements de la Rive-Sud de Montréal. L’espace disponible sous la fenêtre était limité, le mur donnait directement sur un balcon et une plinthe électrique occupait déjà une partie de la zone inférieure. Il fallait donc intégrer l’appareil sans nuire à l’ouverture de la fenêtre, à la circulation dans la pièce ni à l’accès nécessaire pour l’entretien.

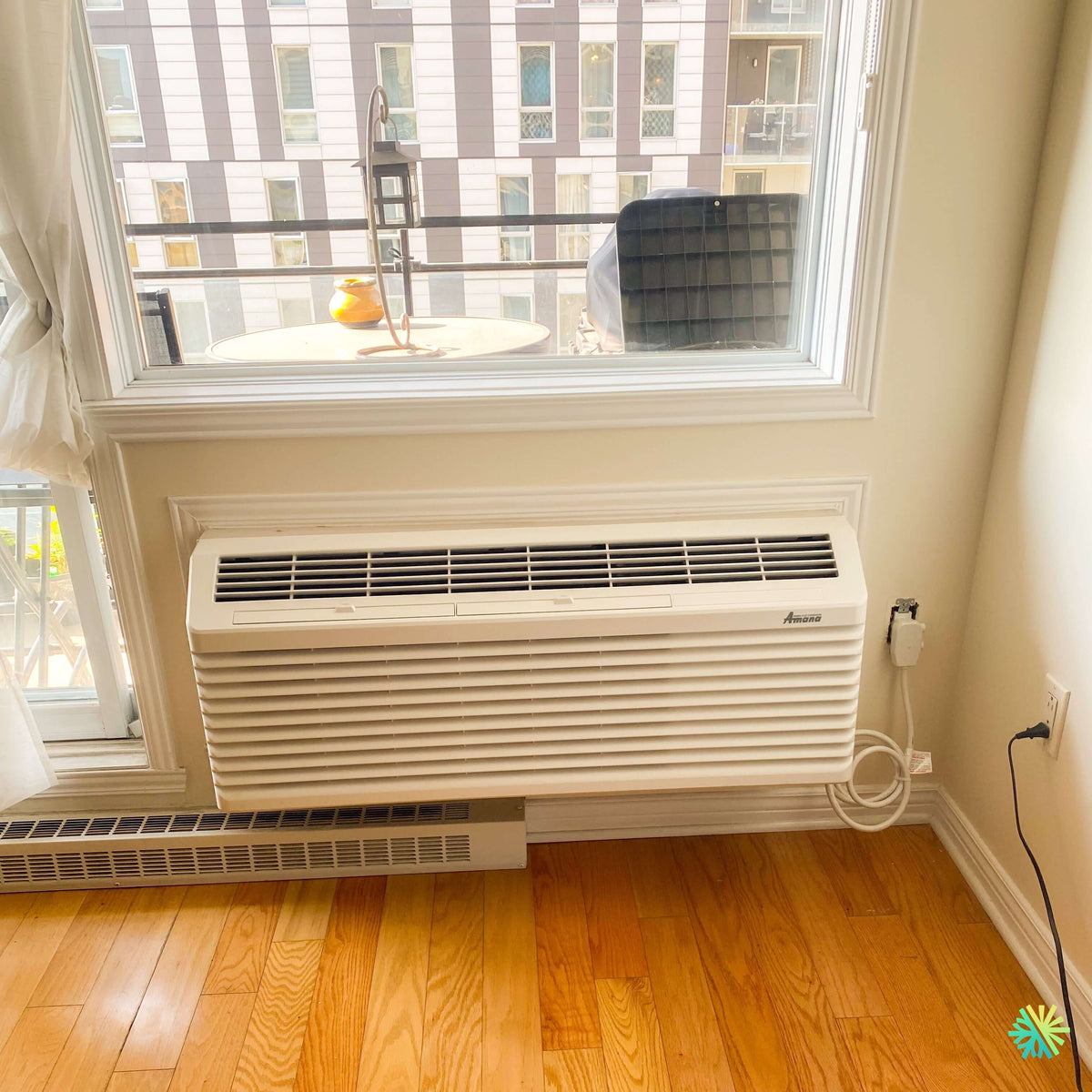

Le résultat visible présente un appareil AMANA de type PTAC installé sous une grande fenêtre, à proximité immédiate d’une porte donnant sur le balcon. Son panneau avant demeure entièrement accessible, la grille de soufflage supérieure n’est pas obstruée et l’appareil s’intègre dans l’ouverture murale sans empiéter inutilement sur la surface habitable.
Dans ce type de projet, la qualité d’une installation CVAC ne dépend pas uniquement du fonctionnement de l’équipement. L’étanchéité de la traversée murale, l’évacuation de la condensation, la solidité du manchon, l’alimentation électrique, le dégagement devant les grilles et la gestion des vibrations jouent tous un rôle déterminant dans le confort à long terme.
Qu’est-ce qu’un PTAC AMANA?
Un PTAC, ou appareil terminal autonome traversant le mur, regroupe plusieurs composantes de climatisation dans un seul boîtier. Contrairement à un climatiseur mural de type mini-split, il ne nécessite pas l’installation d’une unité extérieure séparée reliée par des conduites frigorifiques.
L’arrière de l’appareil communique directement avec l’extérieur au moyen d’un manchon installé dans le mur. L’air extérieur utilisé pour le rejet de chaleur circule du côté arrière, tandis que l’air de la pièce est aspiré, traité et redistribué par la façade intérieure.
Selon la série et la configuration choisies, un PTAC AMANA peut offrir :
- la climatisation;
- le chauffage électrique auxiliaire;
- le chauffage par thermopompe sur certains modèles;
- une ventilation à plusieurs vitesses;
- un contrôle intégré sur l’appareil;
- une compatibilité avec certains thermostats muraux;
- des fonctions de diagnostic facilitant l’entretien.
La marque AMANA est fréquemment utilisée dans les hôtels, les résidences pour personnes âgées, les logements locatifs, les immeubles institutionnels et les unités résidentielles où l’installation de conduits centraux ou d’une thermopompe murale avec unité extérieure n’est pas pratique.
Une installation adaptée à la configuration visible à Candiac
L’environnement de cette installation comportait plusieurs éléments qui devaient être considérés avant la mise en place du PTAC.
La grande fenêtre descend relativement bas sur le mur. Le PTAC devait donc demeurer suffisamment compact pour conserver un dégagement sous le cadre et ne pas nuire aux moulures décoratives. La proximité du balcon rendait également la partie extérieure du manchon accessible, mais exigeait une attention particulière à l’écoulement de l’eau et à l’étanchéité contre les infiltrations.
Une plinthe électrique est installée près du plancher. Le positionnement du PTAC devait éviter une interaction problématique entre les deux sources de chaleur, tout en maintenant un dégagement adéquat pour la circulation de l’air. Le cordon électrique est dirigé vers une prise située sur le mur adjacent, sans traverser le passage principal devant l’appareil.
Le plancher de bois, les cadres de fenêtres et les moulures blanches demandaient aussi une intervention propre. Lors d’un travail de ce type, nous protégeons les surfaces afin d’éviter les égratignures, les marques de manutention et les résidus provenant du manchon ou de l’ouverture murale.
Pourquoi l’emplacement sous la fenêtre est logique
L’installation d’un PTAC sous une fenêtre est courante, mais elle doit être exécutée avec précision. Cet emplacement permet généralement de limiter l’espace occupé sur les murs et de conserver davantage de surface disponible pour les meubles.
Dans cette pièce à Candiac, l’appareil est placé contre un mur extérieur, directement sous la fenêtre donnant sur le balcon. Cette configuration offre plusieurs avantages :
- le trajet entre l’intérieur et l’extérieur reste très court;
- aucun réseau de conduits n’est requis;
- aucune unité extérieure distincte ne doit être installée sur le balcon;
- les filtres et le panneau avant restent facilement accessibles;
- la distribution d’air se fait à partir d’un emplacement dégagé;
- l’entretien peut être effectué depuis l’intérieur pour plusieurs opérations courantes.
Le soufflage d’air se fait vers le haut à partir de la grille supérieure. Cette orientation aide l’air refroidi ou chauffé à se mélanger progressivement à l’air ambiant, plutôt que de souffler directement au niveau des jambes des occupants.
Les vérifications techniques indispensables avant l’installation
Avant d’installer ou de remplacer un PTAC AMANA, nous devons confirmer plusieurs caractéristiques. Deux appareils qui semblent identiques sur une photographie peuvent avoir des puissances, des tensions électriques, des capacités de chauffage et des exigences de manchon différentes.
La plaque signalétique doit notamment être vérifiée afin de confirmer :
- le numéro de modèle exact;
- le numéro de série;
- la capacité nominale en BTU;
- la tension d’alimentation;
- l’intensité minimale du circuit;
- le type de chauffage intégré;
- la puissance de l’élément électrique, lorsqu’il y en a un;
- les dimensions de manchon compatibles;
- les exigences du fabricant concernant les dégagements.
Le numéro de modèle complet n’étant pas lisible sur l’image, nous évitons d’attribuer une puissance ou une cote d’efficacité non confirmée à cet appareil précis. Cette précaution est importante. Une estimation fondée uniquement sur la largeur de la façade peut mener à une erreur de capacité, de raccordement électrique ou de commande.
Lors d’une intervention AirGreen, nous relevons les informations de la plaque signalétique avant de commander un appareil de remplacement ou des pièces. Cette étape réduit le risque de recevoir un PTAC incompatible avec le manchon existant.
L’importance du manchon mural
Le manchon est la structure métallique qui traverse le mur et supporte le PTAC. Il ne s’agit pas d’un simple cadre décoratif. Il doit porter le poids de l’appareil, maintenir son alignement et protéger le bâtiment contre les infiltrations.
Nous vérifions notamment :
-
La solidité du support
Le manchon ne doit pas bouger lorsque l’appareil fonctionne ou lorsque le panneau avant est retiré. -
L’inclinaison appropriée
Une pente contrôlée vers l’extérieur favorise l’évacuation de la condensation et limite le risque que l’eau revienne dans la pièce. -
L’état de la corrosion
Un manchon rouillé ou déformé peut compromettre l’étanchéité et rendre le retrait futur de l’appareil difficile. -
La compatibilité dimensionnelle
Certains manchons ont des dimensions proches sans être parfaitement interchangeables. -
L’étanchéité périphérique
Les joints entre le manchon et le bâtiment doivent résister à l’air, à l’eau et aux variations de température propres au climat québécois.
À Candiac, comme partout sur la Rive-Sud, les cycles de gel et de dégel peuvent accentuer les défauts d’étanchéité. Un petit espace autour du manchon peut devenir une source d’air froid, de condensation, de bruit extérieur ou d’infiltration d’eau.
Gestion de la condensation et protection du mur
Un PTAC extrait l’humidité de l’air lorsqu’il fonctionne en climatisation. Cette eau doit être dirigée vers l’extérieur ou gérée selon le système prévu par le fabricant.
Une mauvaise pente, un drain obstrué ou un manchon déformé peut provoquer :
- des écoulements sur le plancher;
- des taches sous l’appareil;
- une détérioration des moulures;
- des odeurs provenant du bac de condensation;
- de la corrosion;
- une augmentation du taux d’humidité autour de l’ouverture murale.
La proximité du plancher de bois rend cette vérification particulièrement importante dans l’installation présentée. Même une petite fuite répétitive peut endommager le fini du bois et la partie inférieure du mur.
Après la mise en place, nous vérifions donc le comportement de l’appareil en mode climatisation, l’absence de vibration anormale et l’écoulement approprié de la condensation.
Alimentation électrique et sécurité
Un PTAC ne doit pas être raccordé à une prise choisie uniquement parce qu’elle est située à proximité. Le circuit doit correspondre aux exigences inscrites sur la plaque signalétique.
Selon le modèle, l’appareil peut exiger une alimentation différente de celle d’une prise résidentielle conventionnelle. La forme de la fiche ne suffit pas toujours à confirmer la capacité du circuit, car une prise peut avoir été remplacée sans que le câblage ou le disjoncteur ait été vérifié.
Nous portons une attention particulière aux éléments suivants :
- la tension requise;
- le calibre du câblage;
- la capacité du disjoncteur;
- le type de prise;
- l’état du cordon;
- l’absence de rallonge électrique;
- le dégagement autour de la fiche;
- la protection contre les dommages mécaniques.
Sur la photo, le cordon est regroupé près du côté droit de l’appareil. Il demeure important qu’il ne soit pas comprimé derrière le PTAC, exposé à une surface chaude ou placé dans une zone où il pourrait être accroché.
Coexistence avec la plinthe électrique
La présence d’une plinthe électrique près du PTAC demande une planification attentive. Les deux appareils ne doivent pas se nuire ni provoquer une surchauffe locale.
Une plinthe génère un mouvement d’air chaud par convection. Si son dégagement est réduit par un appareil, un meuble ou un rideau, son rendement peut diminuer et la température de certaines surfaces peut augmenter.
Dans cette installation de Candiac, la façade principale du PTAC demeure dégagée et la plinthe reste visible. Une vérification sur place permet de confirmer les distances réelles, le fonctionnement des deux appareils et la logique de contrôle utilisée pendant l’hiver.
Lorsqu’un PTAC possède son propre chauffage, nous expliquons aussi au client comment coordonner les réglages avec les autres sources de chaleur. Deux thermostats réglés à des températures différentes peuvent entraîner des cycles inutiles et une consommation accrue.
Une installation PTAC réussie dépend des détails invisibles
Les étapes suivies lors d’une intervention de ce type
Une installation professionnelle ne consiste pas simplement à glisser un nouvel appareil dans une ouverture existante. Notre méthode comprend une série de contrôles avant, pendant et après la mise en service.
Inspection de l’emplacement
Nous examinons le mur, le manchon, le branchement électrique, les surfaces environnantes, la partie extérieure et l’espace nécessaire pour retirer le panneau frontal.
Nous vérifions aussi la présence de rideaux, de meubles, de plinthes, de prises, de portes et de cadres de fenêtres susceptibles de limiter la circulation de l’air.
Vérification du manchon et de la grille extérieure
La grille arrière doit permettre un échange d’air adéquat. Une grille obstruée par des débris, une housse, du mobilier de balcon ou une accumulation de poussière peut réduire le rendement et augmenter la température de fonctionnement du compresseur.
Dans un espace avec balcon, nous recommandons de conserver une zone libre devant la partie extérieure du PTAC. Les objets décoratifs, les boîtes de rangement et les housses de mobilier ne doivent pas bloquer l’entrée ou la sortie d’air.
Mise en place de l’appareil
Le PTAC est introduit dans le manchon avec précaution afin de ne pas endommager les joints, les ailettes ou le cordon électrique. L’appareil doit être stable et correctement assis dans son support.
Le panneau avant est ensuite replacé de manière à ce que les filtres, les commandes et les attaches restent accessibles.
Test de fonctionnement
Nous testons les modes disponibles sur l’appareil :
- ventilation;
- climatisation;
- chauffage, lorsque présent;
- changement de vitesse;
- réponse des commandes;
- arrêt et redémarrage;
- bruit du ventilateur;
- vibration du compresseur;
- écoulement de la condensation.
Nous contrôlons aussi la différence de température entre l’air repris et l’air soufflé lorsque les conditions ambiantes permettent une mesure pertinente.
Les erreurs fréquentes à éviter avec un PTAC
Plusieurs problèmes attribués à l’appareil sont en réalité causés par l’installation ou l’entretien.
Les erreurs les plus courantes sont les suivantes :
- choisir une capacité uniquement selon la superficie sans considérer les fenêtres et l’exposition solaire;
- réutiliser un manchon incompatible;
- installer l’appareil sans pente appropriée;
- négliger les joints autour de l’ouverture;
- utiliser une rallonge électrique;
- bloquer la grille extérieure avec du mobilier de balcon;
- placer des rideaux devant la reprise d’air;
- laisser les filtres s’encrasser;
- ignorer une vibration apparue après l’installation;
- annoncer une admissibilité à une subvention sans vérifier le numéro de modèle.
Dans la pièce photographiée, la grande surface vitrée peut augmenter les gains de chaleur pendant les périodes ensoleillées. Le calcul de capacité doit donc tenir compte de l’orientation de la fenêtre, de la qualité du vitrage, de l’isolation, de la superficie et de l’usage réel de la pièce.
Entretien recommandé pour préserver le rendement
Un entretien CVAC régulier aide à maintenir le débit d’air et à limiter l’accumulation de poussière dans l’appareil.
Le propriétaire ou l’occupant peut généralement nettoyer les filtres lavables après avoir suivi les instructions du fabricant. La fréquence dépend de l’utilisation, de la présence d’animaux, de la poussière et de la durée de fonctionnement.
Un entretien plus complet comprend :
- le nettoyage des serpentins;
- l’inspection du bac de condensation;
- le dégagement des passages d’eau;
- la vérification des turbines;
- le contrôle du manchon;
- l’inspection de la grille extérieure;
- la vérification du cordon et de la prise;
- l’écoute des roulements et du compresseur;
- le contrôle de l’étanchéité périphérique.
Une odeur persistante, une baisse de débit, un bruit de frottement, une fuite d’eau ou des arrêts fréquents justifient une inspection professionnelle.
PTAC ou thermopompe murale : deux solutions différentes
Un PTAC et une thermopompe murale ne répondent pas exactement aux mêmes besoins.
Le PTAC offre une installation compacte dans une ouverture murale et ne nécessite pas d’unité extérieure séparée. Il convient particulièrement aux bâtiments déjà conçus avec des manchons individuels.
La thermopompe murale de type mini-split utilise une unité intérieure plus légère et une unité extérieure distincte. Elle peut offrir un fonctionnement plus silencieux dans la pièce et une efficacité saisonnière élevée, mais son installation exige des conduites frigorifiques, un drain, un câblage de communication et un emplacement autorisé pour le groupe extérieur.
Dans les copropriétés, le choix peut aussi dépendre des règlements du syndicat, de l’apparence extérieure, de l’espace disponible sur le balcon et des restrictions concernant les percements de façade.
Nous évaluons donc chaque projet selon le bâtiment plutôt que de recommander automatiquement le même équipement à tous les clients.
Subventions et admissibilité
L’admissibilité à une aide financière dépend du programme en vigueur, du type exact d’équipement, de son numéro de référence, de sa performance et de la nature du bâtiment.
Un appareil portant simplement la mention PTAC ou AMANA ne doit pas être présenté comme admissible sans vérification documentaire. Plusieurs programmes ciblent des catégories précises de thermopompes et excluent les appareils qui ne respectent pas leurs critères techniques.
Avant de confirmer une subvention, nous vérifions notamment :
- le modèle intérieur et extérieur, lorsqu’il y a deux unités;
- la catégorie d’équipement reconnue;
- la capacité de chauffage;
- la certification applicable;
- l’adresse d’installation;
- le type de bâtiment;
- la date d’achat et d’installation;
- les règles du programme au moment de la demande.
Cette rigueur évite qu’un propriétaire fonde sa décision sur un montant qui ne pourrait finalement pas être réclamé.
AirGreen au service de Candiac et du Grand Montréal
Chez AirGreen, nous réalisons des projets de climatisation, chauffage et ventilation dans les résidences, commerces, copropriétés et immeubles multilogements de Candiac, Longueuil, Montréal, Laval, la Rive-Sud et la Rive-Nord.
Notre approche repose sur une inspection réelle de l’emplacement, la vérification des caractéristiques électriques, la compatibilité des équipements et une mise en service complète. Dans le cas d’un PTAC, nous portons autant d’attention au manchon et à l’étanchéité qu’à l’appareil lui-même.
Cette installation d’un PTAC AMANA à Candiac montre qu’un système compact peut s’intégrer proprement dans une pièce dotée d’une grande fenêtre, d’un balcon et d’une plinthe électrique. Le confort obtenu dépend toutefois de plusieurs décisions techniques : capacité adaptée, support stable, circulation d’air libre, drainage fonctionnel, circuit électrique conforme et entretien accessible.
