Trois zones de confort, une seule unité extérieure : une installation Fujitsu pensée jusque dans les détails intérieurs
À Saint-Marcel-de-Richelieu, nous avons réalisé une installation de thermopompe triple zone Fujitsu AIRSTAGE Aquila XLTH destinée à assurer le chauffage et la climatisation de plusieurs espaces de la résidence à partir d’un seul système extérieur. Sur ce projet, un détail de l’installation intérieure illustre particulièrement bien la différence entre une pose rapide et une installation CVAC véritablement réfléchie : l’une des unités murales devait être positionnée au-dessus d’une ouverture existante, dans une zone où l’espace disponible entre le cadrage de la porte et le plafond était limité.

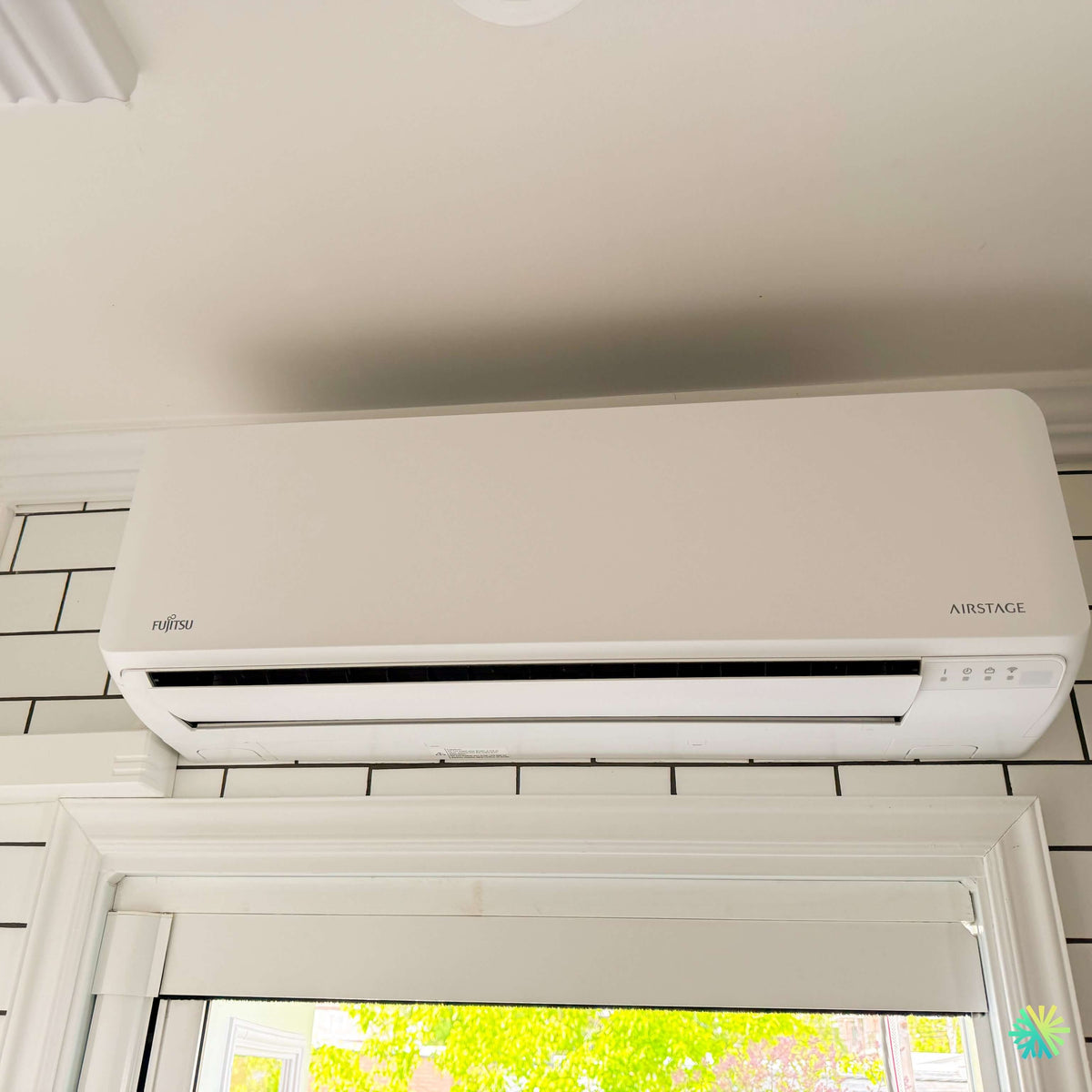

La photo montre une unité murale Fujitsu AIRSTAGE intégrée avec précision au-dessus de cette ouverture. Le dégagement supérieur, l’alignement de l’appareil, la proximité des moulures et le parcours de la tuyauterie ont tous dû être considérés avant le perçage du mur. Ce type d’emplacement peut sembler naturel lorsqu’on regarde la pièce terminée, mais il demande en réalité une préparation rigoureuse.
Pour ce projet, nous ne voulions pas seulement placer trois évaporateurs dans trois pièces. Notre objectif était de créer un système multizone cohérent, où chaque unité intérieure répond aux besoins de son espace tout en travaillant avec le même groupe extérieur Fujitsu.
Pourquoi une thermopompe triple zone était particulièrement adaptée à cette résidence
Une thermopompe triple zone permet de desservir trois espaces distincts sans installer trois compresseurs autour de la propriété.
Le principe est simple : une seule unité extérieure alimente plusieurs unités intérieures, chacune pouvant disposer de sa propre température de consigne. Fujitsu précise pour sa gamme AIRSTAGE série H que chaque unité intérieure peut être commandée indépendamment à l’aide d’une télécommande. Le fabricant permet également différentes architectures d’unités intérieures, notamment murales, Slim Duct, cassettes compactes et Mid Static Duct.
Dans une résidence, cette flexibilité permet de traiter les espaces selon leur utilisation réelle.
Une chambre n’a pas nécessairement besoin de la même température qu’une cuisine ou un salon. Un espace très vitré peut aussi présenter une charge de climatisation supérieure à celle d’une pièce située du côté ombragé du bâtiment.
Avec une thermopompe multizone, nous pouvons donc répartir le confort là où il est réellement nécessaire.
L’unité murale au-dessus de la porte : un emplacement qui exige de la précision
Sur la photo de ce chantier à Saint-Marcel-de-Richelieu, l’unité intérieure Fujitsu est installée juste au-dessus d’une ouverture entourée de moulures.
Plusieurs éléments devaient être vérifiés avant de retenir cet emplacement.
Le dégagement par rapport au plafond
Une unité murale doit pouvoir aspirer correctement l’air de la pièce. L’air entre généralement par la partie supérieure de l’appareil avant d’être filtré puis redistribué par la sortie inférieure.
Placer l’évaporateur trop près du plafond peut nuire à cette circulation d’air et compliquer l’ouverture du panneau frontal lors de l’entretien CVAC.
Nous devons donc respecter les exigences du fabricant tout en utilisant intelligemment l’espace disponible.
L’espace au-dessus du cadrage
Ici, le dégagement entre la moulure supérieure de la porte et le plafond imposait une position relativement précise. Quelques centimètres de différence auraient pu placer l’appareil trop près du plafond ou trop près du cadrage.
L’appareil devait également demeurer visuellement droit par rapport aux lignes architecturales existantes.
Lorsque les murs comportent des moulures, des tuiles, des armoires ou des ouvertures, l’alignement devient particulièrement visible. Une unité légèrement inclinée se remarque immédiatement.
Le passage des conduites
On remarque également à gauche de l’unité un cache-conduits blanc qui permet de dissimuler proprement le parcours technique.
À l’intérieur de ce type de canalisation passent normalement les éléments nécessaires au raccordement de l’unité : conduites frigorifiques, communication électrique et drainage selon la configuration retenue.
Sur une thermopompe triple zone, cette étape devient beaucoup plus importante qu’avec un système monozone, puisque plusieurs circuits doivent finalement rejoindre l’unité extérieure.
Un système Fujitsu conçu autour de plusieurs combinaisons possibles
La documentation technique de la série H Aquila montre plusieurs formats de groupes extérieurs.
Les systèmes présentés par Fujitsu comprennent notamment des unités de :
- 18 000 BTU/h, jusqu’à deux unités intérieures;
- 24 000 BTU/h, jusqu’à trois unités intérieures;
- 36 000 BTU/h, jusqu’à quatre unités intérieures;
- 45 000 BTU/h, jusqu’à cinq unités intérieures.
Pour une installation triple zone comme celle-ci, la simple présence de trois unités intérieures ne suffit donc pas à définir la capacité extérieure à utiliser.
C’est le dimensionnement de chacune des zones et la combinaison complète qui déterminent la configuration appropriée.
Les tableaux Fujitsu : utiles pour la compatibilité, pas pour remplacer un calcul de charge
Le document Fujitsu fournit des tableaux détaillés de combinaisons autorisées. Pour les systèmes à trois zones, on retrouve différentes associations de capacités intérieures de 7 000, 9 000, 12 000, 15 000 et 18 000 BTU/h selon le groupe extérieur utilisé.
Cependant, Fujitsu ajoute une précision essentielle : ces tableaux ne sont pas destinés à déterminer la capacité requise du système. Le fabricant recommande son logiciel Design Simulator pour effectuer la sélection des équipements AIRSTAGE série H.
Autrement dit, une combinaison peut être autorisée mécaniquement et frigorifiquement sans nécessairement être la meilleure combinaison pour une maison donnée.
Chez AirGreen, nous considérons notamment :
- la superficie réelle de chaque zone;
- l’isolation;
- la quantité de fenestration;
- l’orientation;
- les étages;
- les pertes thermiques;
- les gains solaires;
- la circulation naturelle de l’air entre les pièces;
- l’utilisation réelle de chaque espace.
Pourquoi additionner simplement les BTU des trois têtes peut être trompeur
Les systèmes multizones ont une particularité importante : la somme nominale des unités intérieures peut parfois dépasser la capacité nominale extérieure.
Fujitsu mentionne une capacité de connexion allant jusqu’à 130 % dans certaines configurations. Cependant, le fabricant précise explicitement qu’un dépassement de 100 % de la capacité connectée n’augmente pas la capacité maximale produite par le groupe extérieur.
C’est une notion importante pour les propriétaires qui comparent plusieurs devis.
Par exemple, voir trois unités intérieures dont les capacités totalisent une valeur supérieure à celle du compresseur extérieur ne signifie pas automatiquement que le système est sous-dimensionné ou mal conçu. Dans plusieurs résidences, les trois zones ne demandent pas leur capacité maximale simultanément.
Mais cette flexibilité ne doit jamais servir de prétexte à installer des combinaisons au hasard.
Le comportement réel du bâtiment doit être pris en compte.
Chaque zone est indépendante, mais le système partage un mode commun
La documentation Fujitsu précise que les unités intérieures peuvent être contrôlées indépendamment. Chaque pièce peut donc avoir une température de consigne distincte.
Il existe toutefois une limitation propre à cette architecture : le système fournit le chauffage ou le refroidissement, mais pas les deux simultanément.
Cela signifie qu’une chambre peut demander 20 °C et une autre 22 °C en mode chauffage, mais qu’une zone ne peut pas être en climatisation pendant qu’une autre utilise simultanément le chauffage sur le même groupe extérieur.
Nous expliquons toujours cette caractéristique lors de la vente d’une thermopompe triple zone, car elle fait partie du fonctionnement normal d’un système multizone partagé.
Une installation intérieure discrète qui repose sur beaucoup de travail invisible
Le positionnement de l’évaporateur influence directement le confort
L’emplacement d’une unité murale ne doit pas être choisi uniquement selon l’endroit où elle « entre ».
Nous analysons la direction du jet d’air, les obstacles, les meubles, les ouvertures et la façon dont l’air pourra circuler dans la pièce.
Sur cette installation à Saint-Marcel-de-Richelieu, l’unité placée au-dessus de la porte bénéficie d’un emplacement élevé permettant de projeter l’air vers la pièce plutôt que de souffler directement sur un occupant assis immédiatement devant l’appareil.
La position élevée est généralement avantageuse en climatisation puisque l’air froid descend naturellement, mais l’angle de diffusion doit également être correctement réglé pour le chauffage.
Pourquoi nous évitons de placer une unité simplement là où le trajet de tuyauterie est le plus court
Il arrive qu’un emplacement facilite énormément le travail du technicien mais soit mauvais pour le confort du client.
Chez AirGreen, nous cherchons plutôt un compromis entre :
- performance;
- circulation d’air;
- esthétique;
- accessibilité;
- longueur de tuyauterie;
- drainage;
- structure du bâtiment.
Le trajet le plus court n’est pas toujours le meilleur emplacement pour l’unité intérieure.
Le drainage mérite autant d’attention que la tuyauterie frigorifique
Lorsqu’une unité murale fonctionne en climatisation, de l’humidité se condense sur son échangeur.
Cette eau doit être évacuée correctement.
Une pente insuffisante, une canalisation écrasée ou une mauvaise configuration peut entraîner des problèmes d’écoulement plusieurs mois après l’installation.
C’est pourquoi nous planifions le drainage dès le choix de l’emplacement, et non une fois l’unité déjà fixée au mur.
La technologie Inverter et son intérêt dans un système à trois zones
Fujitsu indique que les systèmes AIRSTAGE multizones de cette famille utilisent un compresseur entraîné par onduleur, donc une technologie Inverter permettant de moduler son fonctionnement selon la demande.
Cette modulation est particulièrement pertinente lorsqu’un système dessert plusieurs pièces.
Une seule zone peut fonctionner faiblement pendant une partie de la journée. Quelques heures plus tard, deux ou trois unités peuvent demander davantage de chauffage ou de climatisation.
Le groupe extérieur doit donc continuellement ajuster sa production.
Cette modulation contribue à réduire les variations excessives de température tout en adaptant la production à la demande réelle.
Chauffage jusqu’à -26 °C pour les variantes CTEB documentées par Fujitsu
Le document Fujitsu remis avec ce projet présente les variantes Aquila et Aquila CTEB. Fujitsu indique que les unités CTEB sont conçues pour fonctionner en chauffage jusqu’à -26 °C et en refroidissement jusqu’à 50 °C.
Dans une région comme Saint-Marcel-de-Richelieu, cette information est particulièrement pertinente.
Une thermopompe installée au Québec ne doit pas être évaluée uniquement selon ses performances estivales. La capacité disponible par temps froid et la plage de fonctionnement font partie des critères essentiels au moment de sélectionner un système.
Nous évitons toutefois d’attribuer automatiquement une valeur de basse température à n’importe quelle unité portant le nom Aquila : la référence exacte du groupe extérieur doit toujours être vérifiée.
Une unité intérieure facilement accessible pour l’entretien
L’un des avantages de la position visible sur la photo est que l’évaporateur demeure accessible pour les opérations courantes.
Les filtres d’une unité murale doivent être nettoyés périodiquement. À plus long terme, un nettoyage en profondeur du climatiseur mural peut aussi devenir nécessaire afin d’éliminer les accumulations sur l’échangeur, la turbine et le bac de drainage.
Une unité placée dans un endroit extrêmement difficile d’accès complique inutilement ces opérations.
La qualité d’une installation CVAC se mesure donc aussi plusieurs années plus tard, lorsque vient le moment d’entretenir l’équipement.
Les erreurs que nous cherchons à éviter sur une thermopompe triple zone
La première erreur est de sélectionner les trois unités intérieures uniquement en fonction d’une règle approximative de pieds carrés.
La deuxième consiste à surdimensionner chaque pièce pour « avoir plus de puissance ».
La troisième est de négliger le comportement collectif du système extérieur.
La quatrième est de choisir des emplacements intérieurs en fonction de la facilité du perçage plutôt que de la circulation de l’air.
Enfin, sur une installation comme celle de Saint-Marcel-de-Richelieu, il serait également facile de placer l’appareil trop haut ou trop bas au-dessus de la porte en négligeant les dégagements nécessaires.
Nous préférons mesurer plusieurs fois avant de percer une seule fois.
Une solution particulièrement intéressante lorsque l’on veut limiter les unités extérieures
Les maisons comportant trois zones à traiter peuvent être équipées de trois systèmes monozones distincts ou d’une solution multizone.
Trois monozones offrent une indépendance complète de chaque compresseur. Une thermopompe triple zone Fujitsu, de son côté, permet de réduire considérablement le nombre d’unités visibles autour du bâtiment.
Le meilleur choix dépend donc du bâtiment, du budget, des capacités nécessaires et des priorités du propriétaire.
Pour ce projet, la solution Fujitsu multizone permettait de combiner un contrôle individualisé des espaces avec une installation extérieure plus compacte.
Subventions : vérifier la combinaison exacte avant d’annoncer un montant
Les programmes de subventions applicables aux thermopompes au Québec reposent généralement sur la certification de combinaisons précises d’unités intérieures et extérieures.
Le document Fujitsu fourni pour ce chantier présente la série, les combinaisons autorisées et les caractéristiques générales, mais il ne permet pas à lui seul d’identifier un numéro AHRI précis ni un montant de subvention propre à l’installation photographiée.
Nous recommandons donc toujours de vérifier la référence complète du système avant de confirmer une aide financière.
Cette approche évite les estimations basées uniquement sur la marque, la capacité nominale ou le nom commercial.
Notre approche AirGreen à Saint-Marcel-de-Richelieu
Cette réalisation montre bien qu’une thermopompe triple zone ne se résume pas au choix d’un compresseur et de trois évaporateurs.
L’installation doit former un ensemble cohérent.
À Saint-Marcel-de-Richelieu, nous avons notamment dû intégrer une unité intérieure dans un espace précis au-dessus d’une ouverture, conserver les dégagements nécessaires, organiser proprement le parcours des conduites et tenir compte du fonctionnement collectif des trois zones.
C’est la même logique que nous appliquons dans nos installations de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
Nous accordons autant d’importance aux détails visibles qu’à ceux qui disparaissent derrière les caches-conduits : dimensionnement, raccordements, isolation, drainage, mise sous vide, contrôle des communications et mise en service.
Une installation réussie doit paraître simple une fois terminée. Mais cette simplicité visuelle est généralement le résultat de nombreuses décisions techniques prises avant même que l’unité Fujitsu soit fixée au mur.
