Une tête murale placée au-dessus d’une porte : un emplacement compact qui exige une installation particulièrement précise
À Saint-Liboire, en Montérégie, cette installation d’une thermopompe 3 têtes GREE FREEMATCH R32 illustre bien une réalité que nous rencontrons régulièrement chez AirGreen : le meilleur emplacement d’une unité intérieure n’est pas toujours un grand mur complètement libre. Dans certaines pièces, il faut composer avec les portes, les fenêtres, le mobilier, les éléments décoratifs et la circulation quotidienne tout en conservant une distribution d’air efficace.

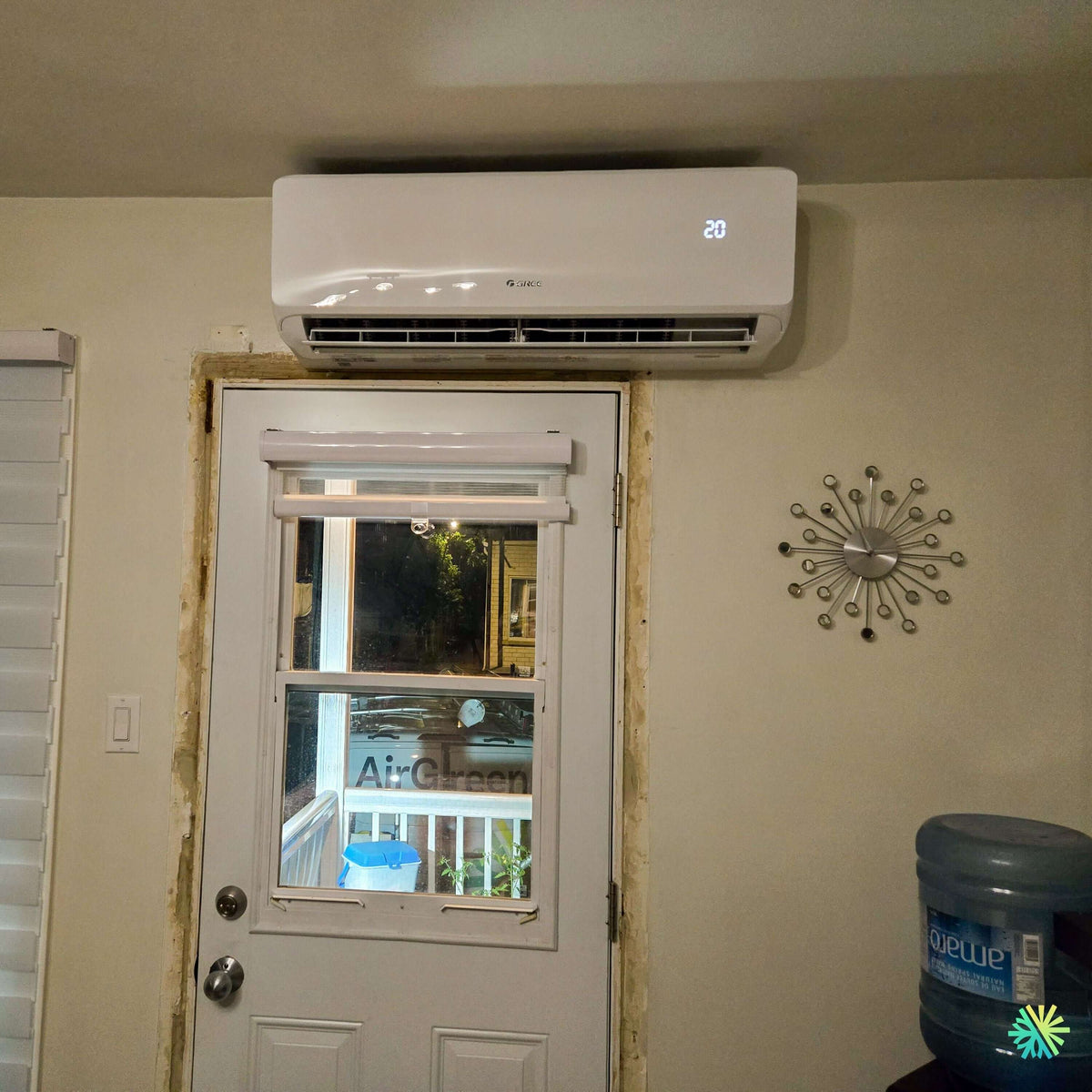

La photo du chantier montre l’une des trois unités murales GREE installée directement au-dessus d’une porte extérieure. L’appareil occupe l’espace situé entre le haut de l’ouverture et le plafond, une zone qui serait autrement difficilement utilisable. Son affichage numérique indique une consigne de 20 °C, tandis que le volet inférieur est ouvert et dirigé vers la pièce.
Le cliché a également été pris alors que les travaux de finition autour de la porte n’étaient pas encore complètement terminés. Le contour de l’ouverture demeure visible, ce qui permet de voir le projet dans une véritable phase de chantier plutôt que seulement après les retouches finales. Pour nous, c’est justement dans ces étapes intermédiaires que se jouent plusieurs détails déterminants : emplacement du percement, passage des conduites, position du drain, nivellement de la plaque murale et accès futur à la tête.
Le système complet comprend trois têtes intérieures raccordées à un groupe extérieur GREE FREEMATCH R32. Chaque zone peut ainsi recevoir sa propre consigne de température sans exiger trois unités extérieures distinctes.
Utiliser l’espace au-dessus de la porte sans sacrifier la circulation d’air
Installer une tête murale au-dessus d’une porte peut être une excellente solution lorsque la géométrie de la pièce s’y prête. La partie supérieure d’une porte est généralement un espace sans mobilier, ce qui permet de conserver les murs latéraux disponibles pour des armoires, des tableaux, des rideaux ou d’autres aménagements.
Mais cet emplacement demande une vérification beaucoup plus méthodique qu’un simple choix esthétique.
La tête doit conserver suffisamment d’espace au-dessus pour permettre l’aspiration de l’air. Elle doit également disposer d’un dégagement adéquat sous la sortie afin que le volet puisse ouvrir normalement et projeter l’air dans la pièce.
Sur la photo de Saint-Liboire, le groupe intérieur est centré au-dessus de l’ouverture et sa sortie d’air demeure complètement libre. Rien n’est installé immédiatement devant le volet.
Cette disposition permet à l’air traité d’être projeté vers l’intérieur de la pièce plutôt que d’être bloqué par un meuble haut ou par une cloison rapprochée.
Pourquoi l’espace entre la thermopompe et le plafond est important
Une thermopompe murale ne souffle pas simplement de l’air par sa partie inférieure. Elle doit d’abord aspirer l’air ambiant, généralement par la partie supérieure de son boîtier.
Si la tête est installée trop près du plafond, l’entrée d’air peut être restreinte.
Cela peut affecter :
- le débit d’air réel;
- le niveau sonore;
- la facilité de retrait des filtres;
- l’accès lors d’un nettoyage en profondeur;
- le rendement de l’échange thermique;
- la capacité d’ouvrir correctement le panneau frontal.
Dans ce projet, nous avons dû exploiter une bande de mur relativement limitée entre la porte et le plafond. Ce type d’installation exige donc de vérifier les dimensions physiques de l’unité avant le premier percement, et non après avoir préparé les conduites.
Quelques centimètres peuvent faire la différence entre une tête bien accessible et une unité difficile à entretenir pendant les dix prochaines années.
Une sortie d’air positionnée loin des obstacles
Le volet ouvert visible sur la photo permet de comprendre la direction du soufflage.
En climatisation, l’air refroidi a tendance à descendre naturellement. Nous cherchons généralement à favoriser une projection suffisamment profonde dans la pièce afin que cet air ne retombe pas immédiatement sous la tête.
En chauffage, la stratégie peut changer puisque l’air chaud monte naturellement. Une orientation davantage dirigée vers le bas peut alors aider à envoyer la chaleur vers la zone occupée.
Le positionnement au-dessus de la porte présente ici un avantage : l’unité dispose d’une large zone libre devant elle.
Elle n’est pas installée :
- derrière une bibliothèque;
- dans un renfoncement;
- directement au-dessus d’une grande armoire;
- face à une cloison située à quelques pieds;
- derrière un rideau.
La tête peut donc utiliser son volet pour distribuer l’air dans la pièce selon le mode choisi.
Une porte extérieure sous la tête : le drainage devient particulièrement important
Le détail le moins visible d’une unité murale est souvent celui qui peut causer les plus gros dommages en cas de mauvaise installation : le drain de condensat.
En climatisation, l’humidité présente dans l’air se condense sur l’échangeur froid de l’unité intérieure. Cette eau tombe dans un bac puis doit être évacuée.
Lorsque la thermopompe se trouve au-dessus d’une porte, nous accordons une attention particulière à ce circuit. Une fuite ne doit évidemment pas se retrouver au-dessus du cadrage, sur la porte ou à l’intérieur du mur.
Dans ce type d’installation, notre procédure consiste à vérifier le parcours du drain, à éviter les contre-pentes et les sections écrasées, puis à contrôler l’évacuation avant de considérer la mise en service terminée.
Lorsque la configuration permet un drainage gravitaire, une pente continue reste préférable. Lorsque ce n’est pas possible, la solution doit être prévue dès la conception du parcours et non ajoutée après l’apparition d’un problème.
La photo montre aussi pourquoi nous coordonnons nos travaux avec les rénovations
Le cadrage autour de la porte n’est pas encore recouvert de sa finition définitive sur la photo.
Pour une équipe CVAC, intervenir pendant cette phase d’un projet peut offrir une occasion intéressante : certaines sections de conduites, de câblage ou de drainage peuvent être planifiées avant que les moulures et les retouches soient complétées.
Nous devons toutefois coordonner soigneusement notre travail afin que la future finition puisse être réalisée sans déplacer l’équipement.
La tête doit rester démontable pour un entretien éventuel. Il ne faut jamais utiliser les nouvelles moulures ou les produits de finition de façon à emprisonner le boîtier contre le mur.
Cette anticipation fait partie de notre travail sur des projets de rénovation à Saint-Liboire, mais aussi dans les logements plus anciens de Montréal, les maisons de Laval, les propriétés de Longueuil, ainsi que sur la Rive Nord et la Rive Sud.
Trois têtes pour trois zones qui ne vivent pas à la même température
L’une des principales raisons de choisir une thermopompe multizone est de ne plus dépendre d’un seul point de chauffage ou de climatisation pour plusieurs pièces.
Une tête peut desservir l’aire principale, tandis que les deux autres prennent en charge des chambres, un bureau, un étage ou une autre section plus isolée de la propriété.
Chaque zone n’a pas nécessairement la même charge thermique.
Une pièce très vitrée peut devenir chaude rapidement en après-midi. Une chambre située du côté opposé de la maison peut rester plus fraîche. Un étage supérieur accumule souvent davantage de chaleur en été qu’un niveau inférieur.
Avec trois unités intérieures, nous pouvons rapprocher le traitement de l’endroit où le besoin existe réellement.
Trois têtes ne veulent pas dire trois appareils extérieurs
Le principe du GREE FREEMATCH R32 consiste à raccorder plusieurs unités intérieures à un seul groupe extérieur.
La documentation GREE précise que le groupe GWHD(24)ND6MO peut alimenter deux ou trois unités intérieures. Les modèles GWHD(30) et GWHD(36) en acceptent de deux à quatre, tandis que le GWHD(42) peut en recevoir jusqu’à cinq.
Pour une installation à trois têtes comme celle de Saint-Liboire, plusieurs groupes extérieurs de la gamme peuvent donc être compatibles.
Le numéro exact du groupe extérieur et la capacité de chacune des trois têtes ne sont pas visibles dans les documents photographiques fournis pour ce projet. Nous ne leur attribuons donc pas une valeur en BTU qui ne peut pas être confirmée.
La fiche permet toutefois de voir que les groupes compatibles avec trois unités couvrent notamment des capacités nominales de climatisation de 24 000 à 42 000 BTU/h, selon la version sélectionnée. Les capacités nominales en chauffage varient également selon le groupe et peuvent atteindre 44 300 BTU/h sur le plus grand modèle présenté.
Pourquoi nous ne dimensionnons jamais un multizone simplement en additionnant les BTU
Une erreur fréquente consiste à choisir trois têtes, additionner leurs capacités indiquées sur les boîtiers et sélectionner automatiquement un groupe extérieur correspondant au même total.
Un système multizone ne fonctionne pas exactement de cette façon.
Le groupe extérieur partage sa capacité entre les têtes qui demandent du chauffage ou de la climatisation à un moment donné. Une chambre ayant déjà atteint 20 °C peut demander très peu de capacité pendant que l’aire principale fonctionne encore à une charge plus importante.
Avant de retenir une combinaison, nous analysons notamment :
- les besoins de chaque zone;
- la superficie et la hauteur des pièces;
- l’isolation;
- les fenêtres et l’exposition au soleil;
- les infiltrations d’air;
- la disposition des étages;
- la capacité du groupe extérieur;
- les combinaisons autorisées par le fabricant;
- la demande simultanée des trois unités;
- les besoins de chauffage lors des périodes froides.
Cette étape protège à la fois le confort et la modulation du système.
Un groupe surdimensionné peut éprouver davantage de difficulté lorsque seule une petite tête demande de la capacité. Un groupe sous-dimensionné peut au contraire devenir insuffisant lorsque les trois zones demandent beaucoup de chauffage simultanément.
Rendement, technologie R32 et détails techniques de la GREE FREEMATCH installée à Saint-Liboire
Jusqu’à 21 SEER2, 12,5 EER2 et 10 HSPF2
La documentation fournie pour la GREE FREEMATCH R32 annonce un rendement pouvant atteindre 21 SEER2, 12,5 EER2 et 10 HSPF2.
Ces indices servent à comparer le rendement des équipements dans des conditions normalisées.
Le SEER2 concerne l’efficacité saisonnière en climatisation, tandis que le HSPF2 est associé au chauffage saisonnier. L’EER2 complète cette information avec une mesure de rendement dans des conditions déterminées.
La fiche technique de la page 2 indique un SEER2 de 21 et un HSPF2 de 10 pour les cinq groupes extérieurs de la gamme présentés.
Le rendement réel dans une résidence dépend toutefois fortement de l’installation. Une tête mal positionnée, des filtres obstrués, un groupe extérieur mal dégagé ou un système incorrectement dimensionné peuvent réduire les avantages attendus d’une machine efficace sur papier.
Chauffage et climatisation dans les conditions québécoises
La première page de la brochure indique une plage de fonctionnement en climatisation de -30 °C à 48 °C et une plage en chauffage de -30 °C à 24 °C.
Cette vaste plage de fonctionnement est particulièrement pertinente dans notre climat, où une même installation doit passer d’épisodes chauds et humides en été à des températures fortement négatives en hiver.
Il est cependant important de ne pas confondre température minimale de fonctionnement et capacité disponible à cette température.
Le fait qu’une thermopompe puisse continuer à fonctionner à -30 °C ne signifie pas automatiquement qu’elle produit exactement sa capacité nominale dans ces conditions.
Lorsque nous évaluons une installation destinée à contribuer sérieusement au chauffage hivernal, nous tenons également compte de la charge du bâtiment et de la stratégie de chauffage complémentaire.
La technologie Inverter G10 prend tout son sens dans un système à trois zones
La documentation GREE présente notamment la technologie Inverter G10, le dégivrage intelligent, l’autodiagnostic, l’adaptation automatique de la tension et le fonctionnement silencieux. Elle précise aussi que les unités intérieures sont alimentées par le groupe extérieur.
La technologie Inverter est particulièrement importante dans une configuration multizone.
La demande n’est pratiquement jamais identique dans les trois pièces.
À un moment, les trois unités peuvent fonctionner. Quelques minutes plus tard, la tête visible sur la photo peut atteindre sa consigne de 20 °C et réduire sa demande. Le système extérieur doit alors adapter son fonctionnement aux zones qui continuent à nécessiter de la capacité.
Cette modulation contribue à maintenir des températures plus régulières et à éviter une succession constante de démarrages à pleine charge.
Une précision importante sur le fonctionnement des trois têtes
Les trois unités peuvent recevoir des consignes différentes, mais elles partagent le même système frigorifique extérieur.
Il faut donc éviter des commandes contradictoires où une tête tente de chauffer pendant qu’une autre exige de la climatisation.
Pour une utilisation simple, nous recommandons généralement de sélectionner le mode correspondant à la saison sur l’ensemble du système, puis d’ajuster la température désirée dans chacune des zones.
Ainsi, une pièce peut être maintenue à 20 °C tandis qu’une autre est réglée différemment, sans opposer les modes du système.
Le R32 et la détection A2L
La FREEMATCH utilise du R32. La documentation indique également la présence d’un capteur de détection de fuite A2L inclus.
Pour notre équipe, ce changement de réfrigérant ne rend pas les étapes classiques d’installation moins importantes. Au contraire, les raccordements frigorifiques doivent rester précis.
Dans une thermopompe trois têtes, plusieurs lignes frigorifiques relient les unités au groupe extérieur. Cela multiplie les raccordements qui doivent être exécutés et vérifiés correctement.
Notre méthode pour ce type de projet comprend le contrôle des raccords, l’épreuve d’étanchéité applicable, l’évacuation du circuit et la vérification du système avant sa mise en service complète.
Les distances permises rendent le multizone intéressant dans une maison comportant plusieurs pièces
La page 2 de la fiche présente des longueurs totales maximales de conduites allant de 40 à 100 mètres, selon le groupe extérieur, ainsi que des différences de hauteur maximales de 15 à 25 mètres.
Cette flexibilité permet de placer trois têtes dans des zones différentes sans forcément concentrer toutes les unités sur le même mur extérieur.
Il faut néanmoins mesurer réellement les parcours.
La distance entre une tête et le groupe extérieur ne correspond pas à une simple ligne droite. Nous devons prendre en compte les descentes, les montées, les passages dans les murs, les changements de direction et les portions nécessaires pour réaliser proprement les raccordements.
La même partie du tableau indique également les longueurs de précharge selon les modèles et les exigences de charge additionnelle de réfrigérant.
Ces données sont vérifiées selon le groupe extérieur réellement sélectionné.
L’alimentation électrique doit suivre le modèle exact
Tous les groupes extérieurs de la série présentés dans la fiche fonctionnent en 208/230 V.
Les exigences électriques changent toutefois avec la capacité.
La documentation indique un MCA de 14,5 à 30 A et une protection maximale contre les surintensités de 20 à 45 A selon l’unité extérieure.
Pour un système trois têtes, nous ne déterminons donc jamais le disjoncteur uniquement à partir du nombre d’unités intérieures.
Le groupe extérieur exact, sa plaque signalétique, le circuit électrique disponible et le calibre du câblage doivent être validés avant le raccordement final.
Une unité intérieure au-dessus d’une porte doit rester facile à entretenir
L’utilisation de l’espace en hauteur ne doit pas transformer l’entretien futur en opération compliquée.
Les filtres d’une tête murale doivent pouvoir être retirés périodiquement. Le panneau frontal doit s’ouvrir et les parties internes doivent demeurer accessibles lors d’un nettoyage CVAC plus complet.
Dans la pièce photographiée à Saint-Liboire, l’appareil n’est pas entouré de mobilier fixe.
Cette accessibilité devient importante lorsque nous devons :
- nettoyer l’échangeur;
- vérifier le bac de condensat;
- inspecter le drain;
- accéder aux capteurs;
- contrôler le ventilateur tangentiel;
- diagnostiquer un code d’erreur.
Une installation qui semble discrète mais empêche toute intervention future n’est pas une bonne installation.
Les erreurs que nous voulons éviter dans ce type de configuration
L’emplacement visible sur cette photo permet d’illustrer plusieurs points à vérifier avant l’installation d’un climatiseur mural ou d’une thermopompe murale :
- ne pas placer la tête tellement près du plafond que l’entrée d’air devient restreinte;
- ne pas installer l’unité sans confirmer la possibilité de retirer les filtres;
- ne pas positionner le volet face à un obstacle rapproché;
- ne pas faire passer un drain sans pente appropriée au-dessus d’une porte;
- ne pas percer avant d’avoir confirmé le parcours jusqu’à l’extérieur;
- ne pas enfermer la thermopompe avec les futures moulures ou travaux de finition;
- ne pas choisir la capacité d’une tête uniquement selon la superficie de la pièce;
- ne pas régler les trois unités d’un multizone dans des modes opposés.
Ces vérifications prennent peu de temps comparativement aux années pendant lesquelles le système sera utilisé.
L’affichage à 20 °C : un bon exemple de contrôle par zone
Sur la photo, la tête affiche clairement 20 °C.
Cette image résume l’un des avantages pratiques d’une thermopompe trois têtes : chaque zone peut être ajustée selon son utilisation.
La température idéale n’est pas nécessairement la même partout.
Une pièce occupée en soirée peut recevoir une consigne différente d’une chambre ou d’un bureau utilisé seulement pendant la journée.
Le multizone permet cette souplesse sans exiger un compresseur extérieur pour chacune des pièces.
Pour favoriser une utilisation stable, nous conseillons cependant d’éviter des écarts excessifs entre des espaces largement ouverts les uns sur les autres. Deux têtes situées dans des pièces qui communiquent directement peuvent autrement tenter de corriger en permanence les effets de l’autre zone.
ENERGY STAR, AHRI et rabais : ce que la documentation confirme réellement
Sur la page 2 de la fiche GREE, le visuel présente les références ENERGY STAR Cold Climate et AHRI Certified. Le tableau fournit également des numéros AHRI différents pour les configurations non gainées, gainées et mixtes.
La même page comporte la mention « Admissible aux rabais locaux ».
La documentation fournie ne précise toutefois ni le programme applicable à l’installation de Saint-Liboire ni le montant d’une aide financière.
Nous évitons donc de promettre une subvention à partir du seul nom FREEMATCH R32.
Pour confirmer une admissibilité, il faut vérifier la combinaison exacte du groupe extérieur et des trois unités intérieures, le numéro AHRI pertinent, ainsi que les critères du programme en vigueur au moment de la demande.
Une garantie qui mérite d’être documentée dès le premier jour
La fiche indique une garantie standard de 10 ans et mentionne une prolongation additionnelle de deux ans avec Wolseley lorsque le produit est enregistré et/ou qu’une preuve d’installation est fournie, selon les conditions indiquées dans la documentation.
Sur une installation trois têtes, nous recommandons de conserver les renseignements de l’ensemble du système, et non uniquement ceux du groupe extérieur :
- modèle et numéro de série du groupe extérieur;
- modèles des trois unités intérieures;
- numéros de série des trois têtes;
- date d’installation;
- facture;
- documents d’enregistrement;
- référence AHRI applicable.
Cette documentation simplifie beaucoup les démarches plusieurs années plus tard.
Ce que cette installation AirGreen à Saint-Liboire montre particulièrement bien
La particularité de ce projet ne réside pas seulement dans le choix d’une GREE FREEMATCH R32. Elle se trouve dans la façon dont une unité intérieure a été intégrée à une zone de mur très précise.
La tête occupe l’espace au-dessus de la porte tout en laissant les murs latéraux disponibles. Sa sortie d’air n’est pas bloquée. L’affichage reste lisible. L’installation est réalisée suffisamment haut pour diffuser l’air dans la pièce tout en tenant compte du plafond situé immédiatement au-dessus.
La photo prise avant la finition complète du contour de porte permet également de voir la réalité d’un chantier : une installation CVAC doit être coordonnée avec le bâtiment tel qu’il est réellement construit, et non uniquement avec un plan idéal sur papier.
Dans un système trois têtes, cette réflexion doit être répétée trois fois, puisque chaque unité intérieure possède sa propre pièce, ses propres obstacles et son propre trajet vers l’extérieur.
C’est cette approche que nous appliquons chez AirGreen à Saint-Liboire et partout où nous réalisons des installations CVAC, que ce soit à Montréal, Laval, Longueuil, sur la Rive Nord ou sur la Rive Sud : dimensionner selon les besoins réels, utiliser intelligemment l’espace disponible, protéger le drainage, garder les équipements accessibles et terminer par une mise en service méthodique.
Une thermopompe multizone performante commence par un bon équipement. Son confort quotidien dépend ensuite de centaines de petits choix d’installation que l’on remarque rarement une fois les travaux terminés.
