Trois zones, une seule unité extérieure : une installation MIDEA 28 où le positionnement intérieur comptait autant que la performance
À Henryville, en Montérégie, nous avons réalisé une installation qui représente très bien l’intérêt d’une thermopompe triple zone lorsqu’une résidence comporte plusieurs pièces aux besoins différents. Plutôt que de multiplier les unités extérieures, la solution retenue repose sur une MIDEA 28 multizone, capable d’alimenter plusieurs unités intérieures à partir d’un seul condenseur.
La logique d’un système multizone est simple, mais son installation ne l’est pas : une seule unité extérieure dessert plusieurs unités intérieures, et chaque unité intérieure peut être réglée individuellement selon la température recherchée dans la pièce. C’est précisément le principe présenté par Midea dans sa documentation technique.
Dans une maison où les chambres, les espaces communs et les pièces plus isolées ne réagissent pas de la même façon au soleil, au vent ou aux changements de température, ce contrôle par zone permet d’éviter de traiter toute la résidence comme une seule grande pièce.

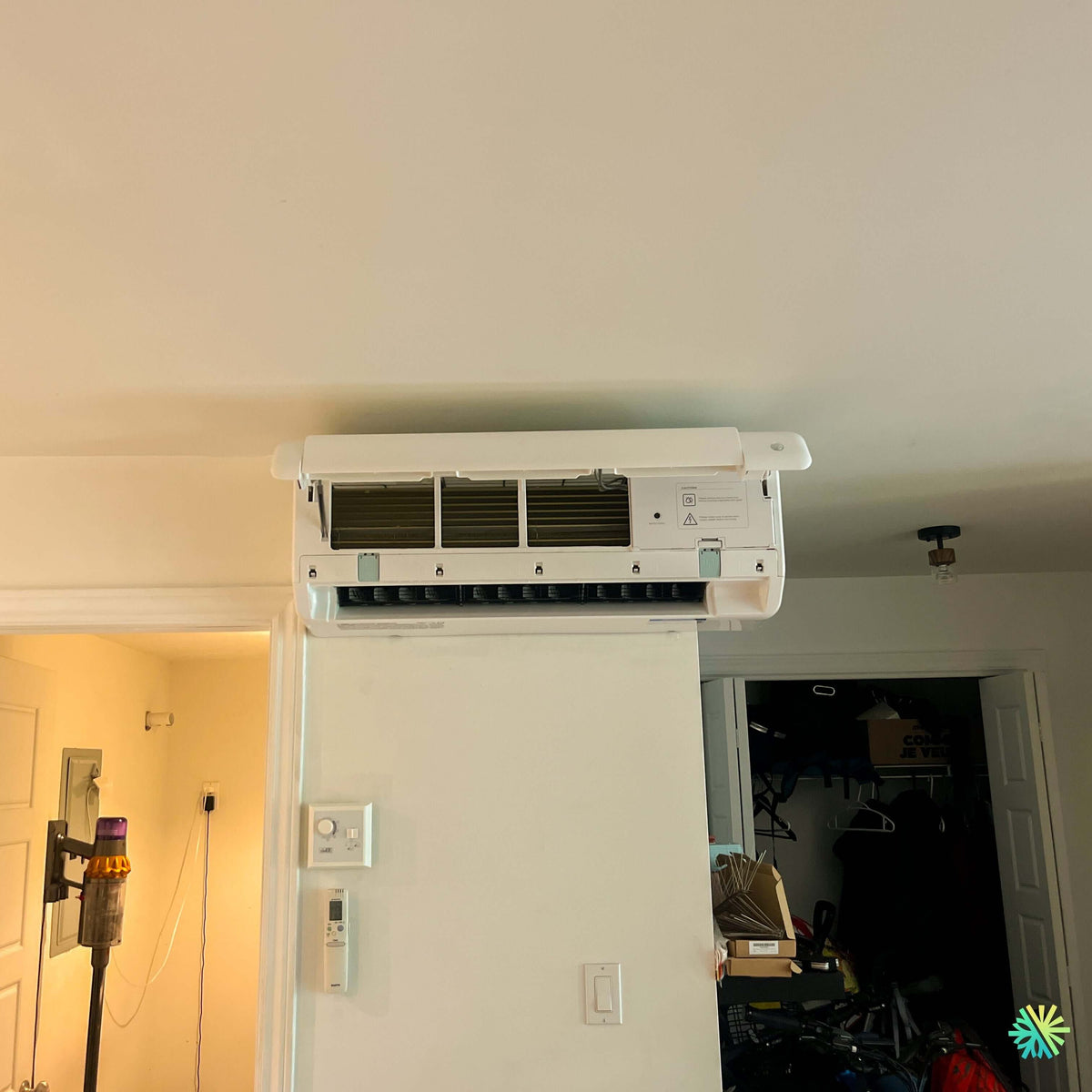

Ce que la photo du chantier de Henryville nous montre réellement
La photo prise pendant notre intervention donne un détail particulièrement intéressant sur la manière dont nous abordons une installation de thermopompe murale.
L’unité intérieure Midea est positionnée très haut sur le mur, à proximité du plafond, entre un passage et un espace de rangement. Le panneau frontal est relevé, ce qui permet de voir directement l’échangeur et les filtres pendant les vérifications.
Ce détail compte beaucoup plus qu’il n’y paraît.
Lorsqu’une tête murale est installée dans une zone où l’espace disponible est limité, nous devons simultanément tenir compte :
- de la circulation de l’air devant l’appareil;
- de la distance par rapport au plafond et aux murs adjacents;
- de l’ouverture complète du panneau frontal;
- de l’accès aux filtres pour l’entretien CVAC;
- de l’accès futur aux composantes lors d’un diagnostic;
- de la direction du jet d’air;
- du passage des conduites frigorifiques;
- de l’évacuation du condensat;
- de l’impact visuel dans la pièce.
Une tête installée quelques centimètres trop près d’un obstacle peut sembler acceptable le jour de l’installation tout en devenant problématique quelques années plus tard lorsqu’un technicien doit accéder à l’évaporateur, au moteur de ventilation ou au bac de condensat.
Sur ce chantier de Henryville, l’implantation visible sur la photo laisse justement l’accès nécessaire au panneau frontal tout en utilisant efficacement un espace mural situé près du plafond.
Pourquoi une thermopompe triple zone était pertinente ici
Une thermopompe triple zone MIDEA 28 ne doit jamais être considérée simplement comme « trois climatiseurs branchés sur un seul compresseur ».
Nous dimensionnons plutôt le système comme un ensemble.
Chaque zone possède une charge thermique différente. Une chambre relativement petite n’a pas les mêmes besoins qu’une aire ouverte avec plusieurs fenêtres. Une pièce exposée plein sud peut également demander beaucoup plus de climatisation en après-midi qu’une pièce située du côté nord.
Midea prévoit d’ailleurs une grande variété d’unités intérieures : murales, consoles, cassettes, unités avec conduits et appareils de traitement d’air. La gamme est conçue pour permettre des configurations adaptées aux différentes pièces plutôt que d’imposer le même format partout.
Dans une configuration triple zone résidentielle, notre travail consiste donc à déterminer où la capacité est réellement nécessaire, et non à installer arbitrairement trois unités de même puissance.
Le piège classique : additionner les BTU sans tenir compte du condenseur
L’une des erreurs les plus fréquentes lors de la sélection d’un système multizone consiste à additionner les capacités nominales inscrites sur les trois unités intérieures et à considérer automatiquement cette somme comme la capacité disponible simultanément.
Ce n’est pas ainsi qu’un multisplit fonctionne.
La documentation Midea précise que lorsque la charge totale des unités intérieures dépasse la capacité nominale de l’unité extérieure, la puissance réellement disponible pour chaque unité peut être réduite, phénomène particulièrement perceptible en chauffage.
C’est pourquoi nous vérifions toujours les règles de combinaison du fabricant avant de proposer un assemblage.
Un système comportant trois têtes doit être conçu comme un réseau frigorifique complet : capacité extérieure, capacités intérieures, longueur des conduites, dénivellation, emplacement des pièces et probabilité que toutes les zones demandent leur pleine puissance en même temps doivent être considérés ensemble.
Les caractéristiques techniques qui distinguent la gamme multizone Midea
La documentation fournie pour cette famille Midea permet de mettre les performances en perspective.
À titre de référence technique, la combinaison Extreme Heat à trois zones est associée dans le tableau Midea au condenseur MO3HX-H18B-2A, avec le numéro AHRI 215471457.
Pour cette combinaison de référence, Midea indique notamment :
- alimentation 208/230 V, monophasée, 60 Hz;
- capacité nominale d’environ 19 000 BTU/h en climatisation et 20 000 BTU/h en chauffage;
- SEER2 de 25;
- EER2 de 15;
- indice de performance saisonnière en chauffage indiqué à 10,4;
- niveau sonore extérieur indiqué à 62 dB(A) pour cette configuration;
- dimensions extérieures d’environ 37 1/4 po de largeur, 16 1/8 po de profondeur et 31 7/8 po de hauteur.
La capacité exacte et le numéro AHRI de l’installation de Henryville doivent toutefois toujours être associés à la combinaison réelle d’unités intérieures et au condenseur installé. Le nom commercial MIDEA 28 ne remplace pas la vérification des numéros de modèle lorsqu’il faut confirmer une performance, une combinaison autorisée ou une subvention.
C’est une distinction importante lorsque nous préparons une soumission détaillée.
Un avantage concret du multizone : utiliser seulement les pièces qui en ont besoin
Une maison n’a pratiquement jamais une charge thermique uniforme.
La chambre peut déjà avoir atteint 21 °C pendant que le salon, chauffé par le soleil, en demande davantage. À l’inverse, une pièce peu utilisée n’a pas nécessairement besoin d’être maintenue à la même consigne qu’un espace occupé toute la journée.
Midea souligne précisément cet avantage : la régulation individuelle de chaque unité permet de chauffer ou climatiser les pièces utilisées plutôt que d’imposer la même demande à toute la résidence.
Cette souplesse est particulièrement intéressante dans les résidences de Henryville et de la Montérégie, où l’on retrouve fréquemment des maisons avec agrandissements, chambres réparties sur plusieurs façades, sous-sols aménagés ou espaces dont l’exposition solaire varie beaucoup.
Il faut cependant rappeler qu’un système multizone résidentiel conventionnel n’est pas un système commercial à récupération de chaleur : la stratégie de fonctionnement doit être pensée pour que les différentes zones travaillent de façon cohérente.
Le passage des conduites : la partie que le propriétaire voit rarement
Une belle tête murale ne garantit pas une bonne installation CVAC.
Une grande partie du travail déterminant pour la durée de vie du système se trouve derrière les murs, dans les conduites et autour de l’unité extérieure.
Pour chacune des trois zones, nous devons notamment planifier :
- les conduites de réfrigérant;
- les câbles de communication et d’alimentation requis;
- l’évacuation du condensat;
- la protection mécanique des conduites;
- les pénétrations à travers l’enveloppe du bâtiment;
- l’isolation adéquate des lignes;
- l’accessibilité future.
Le drainage mérite une attention particulière. Une unité murale produit de l’eau en mode climatisation. Lorsque la configuration permet un drainage gravitaire, nous cherchons à maintenir une pente continue et fiable. Une mauvaise pente, une contre-pente ou un tuyau écrasé peut entraîner des débordements longtemps après une installation qui semblait pourtant fonctionner correctement au départ.
SynchroConnect : une aide technique, pas une excuse pour négliger les raccordements
La gamme Midea présentée dans la documentation comporte également la technologie SynchroConnect.
Selon Midea, le système peut effectuer un diagnostic des connexions entre les unités intérieures et le condenseur et synchroniser les conduites frigorifiques avec les connexions électriques dans certaines situations de raccordement.
Pour un installateur, cette fonction est intéressante sur les systèmes comportant plusieurs paires de conduites et plusieurs câbles.
Cela ne change toutefois pas notre méthode de travail : chaque ligne est identifiée, chaque raccordement est vérifié et chaque circuit est suivi méthodiquement. Une technologie de diagnostic doit rester une sécurité supplémentaire, pas devenir une méthode d’installation.
La mise en service détermine une grande partie du résultat final
Une thermopompe MIDEA peut posséder d’excellentes caractéristiques sur papier et malgré tout fonctionner médiocrement si sa mise en service est bâclée.
Après les raccordements mécaniques et électriques, nous accordons donc une attention particulière aux étapes de finition :
- vérification des raccords frigorifiques;
- contrôle de l’étanchéité;
- mise sous vide conforme du réseau;
- vérification des drains;
- démarrage des différentes zones;
- validation des communications entre unités;
- contrôle du chauffage et de la climatisation;
- vérification du débit d’air;
- explication des commandes au propriétaire.
La photo de Henryville montrant la façade de l’unité ouverte s’inscrit justement dans cette logique d’accessibilité et de vérification : nous voulons que l’appareil soit non seulement fonctionnel le jour du démarrage, mais également pratique à nettoyer et à entretenir.
Ce que cette installation à Henryville peut apprendre à un propriétaire avant l’achat d’une thermopompe multizone
Ne choisissez pas la capacité d’une unité intérieure uniquement selon la superficie
La règle rapide du type « tant de BTU par pied carré » peut être utile comme première approximation, mais elle ne remplace jamais une analyse réelle.
Deux chambres de 150 pi² peuvent avoir des besoins très différents si l’une possède deux grandes fenêtres orientées sud et l’autre une petite fenêtre orientée nord.
Nous examinons notamment :
- l’isolation;
- les fenêtres;
- l’orientation;
- le niveau de la pièce;
- la hauteur des plafonds;
- la circulation d’air;
- les sources de chaleur internes;
- la configuration générale de la maison.
Le dimensionnement d’une thermopompe triple zone doit ensuite respecter les combinaisons acceptées par Midea.
Ne placez pas les têtes seulement en fonction de l’esthétique
Une unité très discrète mais incapable de distribuer correctement l’air dans la pièce n’est pas une bonne installation.
Nous cherchons un compromis précis entre esthétique, circulation d’air et entretien. Le chantier de Henryville en donne un bon exemple : la tête visible sur la photo occupe une portion de mur relativement contrainte, mais son panneau frontal reste accessible.
Il faut également éviter de projeter directement l’air froid vers un lit, un canapé ou un poste de travail lorsque la disposition de la pièce offre une meilleure possibilité.
Prévoyez l’entretien dès le jour de l’installation
Les filtres devront être retirés régulièrement. Avec le temps, l’échangeur et la turbine pourront également nécessiter un nettoyage plus approfondi.
Une installation qui ne laisse pratiquement aucun dégagement autour de l’appareil transforme chaque entretien de thermopompe en intervention inutilement complexe.
Nous préférons régler cette question avant de percer le premier trou.
Vérifiez le numéro AHRI avant de calculer une subvention
Au Québec, cette étape est devenue particulièrement importante.
En 2026, Hydro-Québec indique que les thermopompes installées depuis le 26 novembre 2025 doivent notamment être certifiées ENERGY STAR pour être admissibles au programme LogisVert. Le programme prévoit actuellement 50 $ par 1 000 BTU/h à -8 °C pour une thermopompe ENERGY STAR admissible et 120 $ par 1 000 BTU/h à -8 °C lorsqu’elle répond à la catégorie climat froid.
Le montant ne se calcule donc pas simplement à partir de la capacité commerciale annoncée sur la boîte.
Il est basé sur la capacité de chauffage reconnue à -8 °C pour la combinaison admissible.
À titre d'exemple, Hydro-Québec a répertorié le système Midea MO3HX-H18B-2A / AHRI 215471457 avec une capacité de chauffage de 17 600 BTU/h à -8 °C. Avec un barème climat froid de 120 $ par 1 000 BTU/h, une capacité de cette valeur correspondrait à 2 112 $ d’aide financière si la combinaison précise et l’installation respectent toutes les conditions applicables au moment de la demande.
Nous recommandons toujours de confirmer l’admissibilité avec le numéro AHRI exact avant de présenter un montant de subvention comme définitif.
Pourquoi le MIDEA 28 se prête bien aux projets à plusieurs zones
La force de cette architecture est sa flexibilité.
Midea prévoit dans cette famille des unités murales, des consoles, des cassettes ainsi que des unités avec conduits. Le fabricant permet même, dans certaines configurations de sa gamme multizone, de combiner des solutions avec et sans conduits autour d’une même unité extérieure.
Pour une rénovation, cela ouvre des possibilités intéressantes.
Une maison peut par exemple nécessiter une tête murale dans une chambre, une autre dans une aire ouverte et une solution différente dans un secteur où l’architecture rend une unité murale moins pratique. Chaque projet doit néanmoins être validé selon les tableaux de combinaison du fabricant.
Les erreurs que nous cherchons à éliminer avant qu’elles deviennent des appels de service
Dans nos installations de thermopompes à Montréal, Laval, Longueuil, sur la Rive-Sud et la Rive-Nord, les problèmes que nous voulons prévenir sont souvent les mêmes :
- un appareil surdimensionné qui atteint trop rapidement sa consigne;
- une tête placée dans un mauvais axe de circulation d’air;
- une combinaison d’unités intérieures mal adaptée au condenseur;
- un drain difficile à entretenir;
- des conduites inutilement longues;
- une unité extérieure mal située pour l’hiver québécois;
- un accès de service insuffisant;
- une estimation de subvention basée sur le mauvais numéro AHRI.
Le chantier de Henryville rappelle qu’une bonne installation ne se résume jamais au choix de la marque. La qualité finale vient de la cohérence entre la machine, le bâtiment et la façon dont chaque composante est installée.
Une triple zone pensée comme un seul système CVAC
Chez AirGreen, nous considérons une installation multizone comme un système complet.
Le condenseur, les trois unités intérieures, les drains, les conduites frigorifiques, les commandes et l’alimentation électrique doivent fonctionner ensemble. C’est cette approche qui permet d’obtenir un confort stable et d’exploiter réellement les capacités d’une thermopompe MIDEA 28.
À Henryville, l’unité murale photographiée illustre bien ce souci du détail : une implantation haute et propre, un accès frontal conservé pour l’entretien et une intégration discrète dans une zone où portes, plafond et rangement limitaient naturellement l’espace disponible.
Pour un propriétaire qui compare actuellement une thermopompe simple zone, double zone ou triple zone, le nombre d’unités n’est donc que le point de départ. Les vraies questions concernent la répartition des BTU, la capacité hivernale, la combinaison AHRI, les emplacements intérieurs, le drainage, le parcours des conduites et la facilité d’entretien.
C’est précisément sur ces détails qu’une installation CVAC professionnelle se distingue après plusieurs saisons d’utilisation.
