Trois zones, trois besoins différents : à Saint-Pie, le positionnement des unités intérieures était au cœur du projet
Cette installation d’une thermopompe 3 têtes GREE FreeMatch R32 à Saint-Pie rappelle une réalité essentielle des systèmes multizones : une bonne installation ne se juge pas seulement au groupe extérieur. Le confort quotidien se joue surtout à l’intérieur, dans le choix de la capacité de chaque tête, sa position sur le mur, la direction du soufflage et sa relation avec les deux autres zones reliées au même condenseur.
La photo de ce chantier montre précisément l’une des unités intérieures murales GREE installées dans la résidence. Nous l’avons positionnée en hauteur, près du plafond et à proximité d’un angle de mur, sur une surface relativement dégagée. Le mur sous l’appareil reste disponible, tandis que la sortie d’air peut projeter le chauffage ou la climatisation dans la pièce sans qu’un meuble haut ne bloque directement le débit.
Ce type de positionnement paraît simple après les travaux. En réalité, il résulte de plusieurs décisions prises avant même de percer le mur : où passeraient les conduites frigorifiques, comment le drain de condensation pourrait-il s’écouler, dans quelle direction l’air devait-il être envoyé, quelle partie de la pièce devait être priorisée et comment cette tête fonctionnerait-elle avec les deux autres unités de la thermopompe 3 zones?
Pour ce projet à Saint-Pie, nous avons retenu la gamme GREE FreeMatch R32, un système multizone prévu pour alimenter plusieurs unités intérieures à partir d’un seul groupe extérieur. La documentation du fabricant annonce jusqu’à 21 SEER2, 12,5 EER2 et 10 HSPF2, avec une plage de chauffage jusqu’à -30 °C selon les conditions de fonctionnement.
Une tête murale placée haut, mais pas simplement « le plus haut possible »

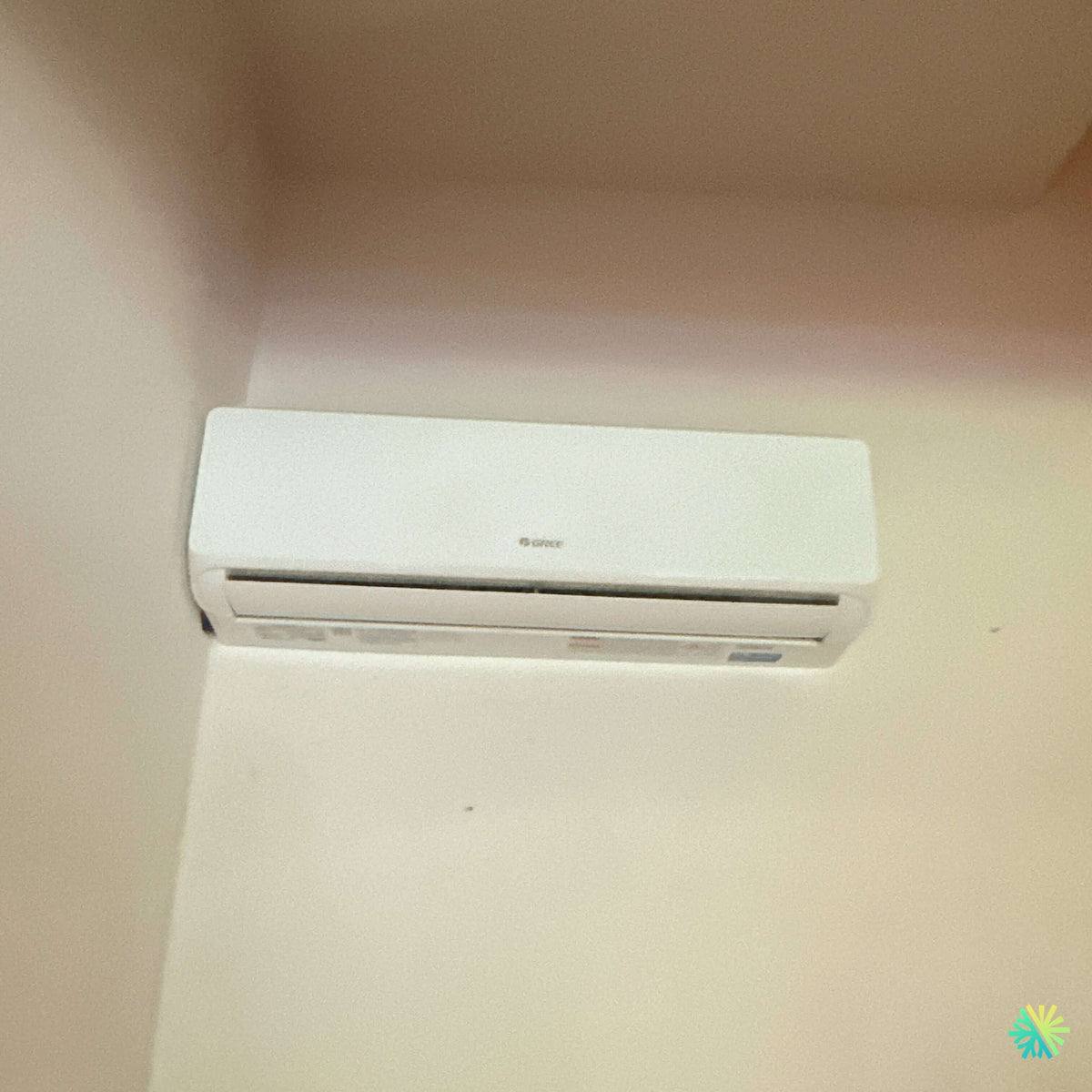

Sur la photo, l’unité intérieure occupe la partie supérieure du mur. Ce choix favorise naturellement la circulation de l’air, mais installer une tête près du plafond ne signifie pas qu’il faut la coincer contre celui-ci.
L’unité aspire une partie importante de son air par le haut. Elle doit donc conserver le dégagement requis par le fabricant pour permettre une circulation suffisante et pour faciliter l’ouverture du panneau lors du nettoyage des filtres.
Nous considérons simultanément :
- le dégagement au-dessus de l’appareil;
- la distance par rapport au mur adjacent;
- l’espace requis pour ouvrir le panneau frontal;
- la trajectoire des volets;
- l’accès aux filtres;
- la position des meubles;
- le parcours des conduites derrière ou à proximité de la tête.
Dans cette installation, l’unité est placée dans une partie haute et dégagée du mur. La grande surface libre située sous la thermopompe permet également au propriétaire d’utiliser la pièce sans devoir réserver tout un pan de mur à l’équipement CVAC.
Pourquoi l’angle de la pièce mérite une attention particulière
L’unité se trouve relativement près du mur latéral gauche. Ce type d’emplacement peut être très efficace lorsque le soufflage est orienté vers la longueur utile de la pièce.
Nous vérifions cependant qu’un mur adjacent ne limite ni l’aspiration ni le mouvement d’air. Le but n’est pas simplement de trouver un endroit où l’appareil « entre », mais de transformer son emplacement en point de distribution efficace.
Une tête placée au mauvais endroit peut produire une température satisfaisante autour d’elle tout en laissant une autre partie de la pièce inconfortable.
Pourquoi trois têtes plutôt qu’une seule très grande thermopompe murale
Dans certaines résidences, une seule unité intérieure peut traiter une grande aire ouverte. Dès que les pièces sont séparées par des portes, des corridors ou différents étages, cette stratégie atteint rapidement ses limites.
L’air froid ou chaud ne traverse pas automatiquement toute une maison simplement parce que la tête possède davantage de BTU.
C’est là que le système multizone GREE FreeMatch R32 devient intéressant.
Trois têtes permettent de traiter directement trois secteurs distincts. Chaque unité intérieure peut recevoir sa propre consigne de température et fonctionner en fonction des besoins de sa zone.
Cela peut être pertinent, par exemple, lorsqu’une résidence comporte :
- une aire principale ouverte;
- une chambre ou un secteur de nuit;
- un sous-sol, un bureau ou un second niveau.
La photo ne permet pas d’identifier les trois pièces exactes desservies dans ce projet, et nous évitons donc de leur attribuer une fonction qui n’est pas documentée. Le principe technique reste toutefois le même : chaque tête doit être dimensionnée pour sa propre zone, puis combinée correctement avec le groupe extérieur.
Le FreeMatch R32 offre plusieurs capacités pour une configuration 3 têtes
La fiche technique de la gamme GREE indique plusieurs groupes extérieurs. Pour un système comprenant trois unités intérieures, différentes capacités peuvent convenir selon le calcul de charge.
Le tableau du fabricant indique notamment :
| Groupe extérieur GREE | Nombre d’unités intérieures raccordables | Climatisation nominale | Chauffage nominal |
|---|---|---|---|
| GWHD(24)ND6MO | 2 à 3 | 24 000 BTU/h | 24 000 BTU/h |
| GWHD(30)ND6MO | 2 à 4 | 28 400 BTU/h | 30 000 BTU/h |
| GWHD(36)ND6MO | 2 à 4 | 36 000 BTU/h | 36 000 BTU/h |
| GWHD(42)ND6MO | 2 à 5 | 42 000 BTU/h | 44 300 BTU/h |
Ces capacités et les limites de raccordement apparaissent dans le tableau technique de la page 2.
Le modèle de 18 000 BTU figurant dans la même gamme accepte seulement deux unités intérieures; il ne correspond donc pas à une configuration trois têtes.
La photo intérieure du chantier de Saint-Pie ne permet pas de déterminer précisément le groupe extérieur utilisé. Une tête murale de dimensions semblables peut être associée à différentes combinaisons. Nous nous basons donc sur la soumission, les plaques signalétiques et la combinaison certifiée plutôt que sur une estimation visuelle.
Trois têtes ne signifient pas trois capacités identiques
L’une des erreurs les plus fréquentes lors de la planification d’une thermopompe multizone consiste à choisir trois têtes identiques uniquement parce qu’il y a trois pièces.
Prenons trois espaces de superficies différentes. Une grande aire ouverte exposée au soleil peut avoir une charge nettement supérieure à une chambre intérieure bien isolée. Une troisième zone située à l’étage peut accumuler davantage de chaleur en été.
Dans ce cas, répartir trois capacités identiques peut créer un compromis inutile.
Nous analysons plutôt :
- la superficie de chaque zone;
- les pertes de chaleur en hiver;
- les gains solaires en été;
- la quantité de vitrage;
- l’isolation;
- l’orientation de la pièce;
- la hauteur du plafond;
- les portes et passages vers les autres zones;
- la fréquence d’occupation.
Cette approche permet de sélectionner chaque unité intérieure en fonction de ce qu’elle doit réellement accomplir.
Le confort dépend autant du débit d’air que du nombre de BTU
Une tête intérieure peut être correctement dimensionnée sur papier et pourtant offrir un confort médiocre si son air est dirigé vers un obstacle ou directement vers les occupants.
La position visible dans cette installation laisse une large zone libre devant l’unité.
Nous cherchons généralement à éviter un soufflage direct et permanent vers :
- un lit;
- un canapé;
- un poste de travail;
- une table de salle à manger;
- un mur situé trop près;
- un meuble haut.
Les volets permettent d’ajuster l’orientation du débit, mais ils ne compensent pas entièrement un mauvais choix d’emplacement.
En climatisation
L’air froid tend naturellement à descendre. Une installation haute permet de le projeter plus loin avant qu’il ne se répartisse dans la pièce.
En chauffage
L’air chaud tend à monter. Nous devons donc utiliser la direction des volets et la vitesse de ventilation de manière à envoyer la chaleur vers la zone occupée plutôt que de la laisser s’accumuler près du plafond.
Cette différence explique pourquoi un emplacement qui semble excellent pour la climatisation doit aussi être évalué sous l’angle du chauffage hivernal.
Le FreeMatch R32 et les grands froids de la Montérégie
Pour cette gamme, GREE annonce une plage de fonctionnement en chauffage allant jusqu’à -30 °C et une plage de climatisation de -30 °C à 48 °C.
Cette donnée est particulièrement pertinente dans une municipalité comme Saint-Pie, où la thermopompe doit être choisie pour autre chose que quelques journées chaudes en juillet.
Nous devons toutefois préciser ce que signifie cette température minimale.
Une machine capable de fonctionner à -30 °C ne fournit pas nécessairement sa capacité nominale complète à -30 °C. La capacité disponible d’une thermopompe varie généralement avec la température extérieure.
Pour dimensionner correctement une installation de chauffage, nous devons donc considérer :
- la capacité disponible à basse température;
- les pertes thermiques du bâtiment;
- la simultanéité des trois zones;
- le chauffage d’appoint présent dans la résidence;
- les habitudes de température du propriétaire.
Technologie à vitesse variable : pourquoi elle convient au multizone
La documentation mentionne la technologie d’onduleur G10, ainsi qu’un dégivrage intelligent, l’autodiagnostic et l’adaptation automatique de la tension.
Dans une thermopompe trois têtes, la modulation est particulièrement pertinente parce que les besoins changent continuellement.
À un moment donné :
- une tête peut demander beaucoup de chauffage;
- la seconde peut être presque à sa consigne;
- la troisième peut être arrêtée.
Plus tard, la situation peut s’inverser.
Le groupe extérieur doit donc adapter sa production aux demandes combinées plutôt que fonctionner uniquement selon une logique marche-arrêt à pleine capacité.
Cette modulation aide à maintenir des températures plus stables et réduit les périodes où la machine produit inutilement plus que ce qui est requis.
Une règle essentielle : les trois têtes doivent fonctionner dans un mode compatible
Une thermopompe 3 têtes permet un contrôle individuel des températures, mais elle ne correspond pas à trois systèmes frigorifiques complètement indépendants.
Les unités partagent le même groupe extérieur.
Cela signifie qu’une tête peut être réglée à 20 °C et une autre à 22 °C, mais elles doivent fonctionner dans un mode compatible.
Il n’est pas possible de demander simultanément :
- du chauffage à une tête;
- de la climatisation à une autre.
Si deux utilisateurs choisissent des modes contradictoires, certaines unités peuvent se mettre en attente jusqu’à ce que les commandes redeviennent compatibles.
Nous expliquons toujours cette caractéristique lors de la mise en service. Elle évite de nombreux appels où l’on croit qu’une tête est défectueuse alors qu’elle attend simplement une demande compatible avec le reste du système.
Le drainage de condensation commence par le choix de l’emplacement
La photo montre une tête fixée haut sur le mur. Derrière cette installation se trouve une composante que le propriétaire voit rarement : le drain de condensation.
En climatisation, l’échangeur intérieur retire de l’humidité de l’air. Cette eau doit être évacuée sans revenir vers l’appareil.
Lorsque la configuration le permet, nous privilégions un écoulement gravitaire avec une pente suffisante.
Avant de fixer la plaque murale, nous devons donc déjà savoir :
- où sortira le drain;
- quelle pente est disponible;
- où passeront les tuyaux;
- si une pompe à condensat est nécessaire;
- comment le drain restera accessible pour un futur nettoyage.
Une tête peut être parfaitement droite sur le mur et néanmoins provoquer des problèmes si le drain situé derrière elle est mal conçu.
Trois têtes signifient trois drains à vérifier
Lors de la mise en service, nous ne vérifions pas uniquement que le groupe extérieur démarre.
Chaque unité intérieure possède son propre réseau de drainage. Nous vérifions donc les trois zones séparément.
Les symptômes d’un drain problématique peuvent inclure :
- de l’eau qui s’accumule dans l’unité;
- un bruit de gargouillement;
- une odeur inhabituelle;
- des gouttes sur le mur;
- une fuite après plusieurs heures de climatisation.
Un test réalisé immédiatement après l’installation permet de détecter ces problèmes avant qu’ils ne deviennent des dégâts intérieurs.
Ce que le propriétaire doit savoir pour conserver les performances du système trois zones
Une fois l’installation terminée, la GREE FreeMatch R32 ne demande pas de manipulation complexe au quotidien. Quelques habitudes ont toutefois une influence directe sur le confort et l’efficacité.
Nettoyer les filtres des trois têtes, pas seulement celui de la pièce principale
Sur l’unité photographiée, l’accès aux filtres se fait par le panneau frontal.
Lorsque la tête fonctionne régulièrement, les filtres accumulent poussière, fibres et particules présentes dans la pièce.
Un filtre obstrué réduit le débit d’air. Le système peut alors sembler moins performant même si le circuit frigorifique est en parfait état.
Avec trois têtes, il ne faut pas oublier les unités moins visibles ou moins souvent utilisées.
Nous recommandons une vérification régulière de l’état des filtres. La fréquence exacte dépend de la présence d’animaux, de la poussière, des rénovations et du nombre d’heures d’utilisation.
L’entretien du groupe extérieur compte tout autant
Le système intérieur ne peut pas travailler correctement si l’échangeur extérieur est obstrué.
Le propriétaire devrait veiller à ce que :
- les feuilles ne s’accumulent pas autour de l’appareil;
- la neige ne bloque pas l’entrée ou la sortie d’air;
- aucune boîte ou structure ne soit placée devant le ventilateur;
- la glace de dégivrage ne remonte pas jusqu’à la base;
- les conduites extérieures restent protégées.
Le fabricant indique un système de dégivrage intelligent dans les caractéristiques de la gamme.
Même avec cette fonction, la zone physique autour de l’appareil doit demeurer libre pour que le dégivrage puisse s’effectuer correctement.
Jusqu’à 100 mètres de conduites selon le modèle
La configuration multizone est particulièrement utile lorsque les trois unités intérieures ne peuvent pas être installées à proximité immédiate du condenseur.
Selon le groupe extérieur choisi, GREE indique une longueur totale maximale de 40 à 100 mètres et une différence maximale de hauteur de 15 à 25 mètres.
Les modèles compatibles avec trois têtes permettent notamment :
- jusqu’à 60 m pour le groupe 24 000 BTU;
- jusqu’à 80 m pour les groupes 30 000 et 36 000 BTU;
- jusqu’à 100 m pour le groupe 42 000 BTU.
Ces limites donnent une grande souplesse pour répartir trois têtes dans le bâtiment.
Nous ne cherchons cependant jamais à utiliser plus de conduites que nécessaire. Un parcours bien conçu demeure plus simple à protéger, à tester et à entretenir.
Les raccordements frigorifiques doivent être particulièrement soignés avec le R32
La gamme utilise du réfrigérant R32 et comprend un capteur de détection de fuite A2L selon la documentation GREE.
Le nombre de connexions augmente avec trois unités intérieures. Chaque branche constitue donc un ensemble supplémentaire de raccords à préparer et à vérifier.
Notre procédure comprend notamment :
- préparation des tubes de cuivre;
- réalisation des évasements;
- raccordement au couple approprié;
- test d’étanchéité;
- tirage au vide;
- vérification de la stabilité du vide;
- ouverture des valves de service;
- contrôle de la charge de réfrigérant;
- essais de fonctionnement des trois zones.
La fiche technique indique des raccords de 1/4 po pour le liquide et 3/8 po pour le gaz sur les groupes extérieurs répertoriés.
La charge de réfrigérant dépend aussi de la longueur totale installée
Les groupes extérieurs sont fournis avec une charge prévue pour une certaine longueur de conduites. Lorsque l’installation dépasse cette longueur, une charge additionnelle peut être nécessaire.
Le tableau technique indique une addition de 20 g/m selon les conditions prévues par le fabricant.
Sur une installation trois têtes, cette vérification est particulièrement importante puisqu’il faut considérer la longueur cumulée des branches.
Une estimation approximative n’est pas suffisante. Nous devons connaître les longueurs réelles.
L’électricité doit suivre le modèle extérieur, pas simplement le nombre de têtes
Toute la gamme extérieure présentée dans le document fonctionne en 208/230 V.
La protection électrique varie cependant considérablement selon la capacité.
La fiche indique :
- un MCA de 14,5 à 30 A;
- une protection maximale contre les surintensités de 20 à 45 A.
Il n’existe donc pas de « disjoncteur standard pour une thermopompe trois têtes ».
Le modèle exact du groupe extérieur détermine la taille du circuit et la protection maximale permise.
Les indices ENERGY STAR et les numéros AHRI doivent correspondre à la combinaison complète
La page 2 du document technique présente des numéros AHRI séparés pour les configurations non gainables, gainables et mixtes.
Pour les configurations non gainables, les références indiquées vont de 214931586 à 214931590 selon le groupe extérieur. Le tableau identifie également les équipements comme ENERGY STAR.
Cette précision devient importante lorsqu’un propriétaire vérifie une aide financière.
Une thermopompe portant le même nom commercial peut avoir différentes combinaisons de têtes. Le numéro AHRI doit donc être celui de l’ensemble réellement installé.
Rabais et programmes : la combinaison doit être validée avant de promettre un montant
Le document GREE indique que la gamme est admissible à des rabais locaux, sans donner un montant universel valable pour tous les projets.
Avant de confirmer une aide financière, nous vérifions :
- le groupe extérieur;
- les trois unités intérieures;
- le numéro AHRI;
- le type de résidence;
- la date d’installation;
- les règles du programme en vigueur;
- les pièces justificatives nécessaires.
Cette vérification évite de choisir une configuration en fonction d’un montant de subvention qui correspondrait en réalité à une autre combinaison.
Garantie : conserver les informations des quatre appareils
Le document fourni indique une garantie standard de 10 ans, avec deux années additionnelles offertes par Wolseley lorsque le produit est enregistré et/ou qu’une preuve d’installation est fournie, selon les modalités applicables.
Pour une thermopompe trois têtes, le dossier devrait inclure :
- le modèle du groupe extérieur;
- son numéro de série;
- les modèles des trois unités intérieures;
- leurs trois numéros de série;
- la facture;
- la date d’installation;
- la combinaison AHRI;
- les preuves d’enregistrement requises.
Les erreurs à éviter avec une thermopompe trois têtes
Choisir les têtes uniquement selon la superficie
Deux pièces de même superficie peuvent avoir des charges très différentes en raison de leurs fenêtres, de leur orientation ou de leur niveau dans la maison.
Installer une tête là où il reste simplement de la place
Le soufflage, l’aspiration, le drainage et le parcours frigorifique doivent tous être considérés.
Placer l’unité directement devant un lit ou un canapé
Même une température parfaitement contrôlée peut devenir inconfortable lorsque le débit d’air frappe continuellement les occupants.
Bloquer le dessus de la tête
L’aspiration et l’accès au filtre doivent rester libres.
Utiliser des modes opposés sur les trois unités
Les consignes peuvent être différentes, mais les modes doivent rester compatibles.
Négliger les filtres d’une zone peu utilisée
Une tête qui fonctionne moins souvent accumule tout de même de la poussière avec le temps.
Additionner mécaniquement les BTU des trois unités
Le groupe extérieur doit être sélectionné à partir du calcul de charge et d’une combinaison reconnue par le fabricant.
Présumer qu’une thermopompe fonctionnant à -30 °C fournit sa capacité nominale complète à cette température
La température minimale de fonctionnement et la capacité disponible sont deux données différentes.
Supposer qu’une GREE FreeMatch est automatiquement admissible au même rabais
La référence AHRI de l’ensemble réellement installé reste déterminante.
Une installation qui illustre notre manière de travailler chez AirGreen
Cette installation GREE FreeMatch R32 à Saint-Pie paraît visuellement sobre : une unité blanche, installée haut sur un mur clair, sans modification spectaculaire de la pièce.
C’est justement ce que nous recherchons.
Une bonne installation CVAC devrait s’intégrer au bâtiment tout en respectant les éléments techniques que l’on ne voit plus après la finition.
Derrière cette tête intérieure se trouvent plusieurs décisions : hauteur, dégagement latéral, circulation d’air, drainage, conduites, communication avec le groupe extérieur, capacité de la zone et relation avec les deux autres unités.
Chez AirGreen, nous appliquons cette même méthode à nos installations de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, ainsi que dans les municipalités de la Montérégie comme Saint-Pie.
Pour chaque projet trois têtes, nous cherchons à faire correspondre trois éléments :
la bonne capacité, au bon endroit, pour la bonne zone.
Lorsque ces trois décisions sont correctement prises, le propriétaire ne remarque pas la complexité technique du système. Il remarque simplement que les pièces sont plus confortables, que les réglages sont faciles à gérer et que les unités intérieures s’intègrent naturellement à la maison.
C’est exactement le résultat recherché avec cette thermopompe 3 têtes GREE FreeMatch R32 à Saint-Pie : trois zones traitées séparément, une installation murale intérieure discrète et un système multizone conçu pour servir autant pendant les chaleurs estivales que pendant les périodes de froid québécois.
