Une installation compacte à Saint-Michel où le positionnement de l’unité extérieure comptait autant que la performance
Dans le quartier Saint-Michel à Montréal, l’espace disponible autour d’un bâtiment peut rapidement devenir l’un des facteurs les plus importants lors d’une installation de thermopompe murale. Sur ce projet, nous avons installé une Fujitsu AIRSTAGE Altair 700, une thermopompe inverter fonctionnant au réfrigérant R-32, dans un emplacement extérieur relativement étroit entre le mur de briques de la propriété et une structure de béton.

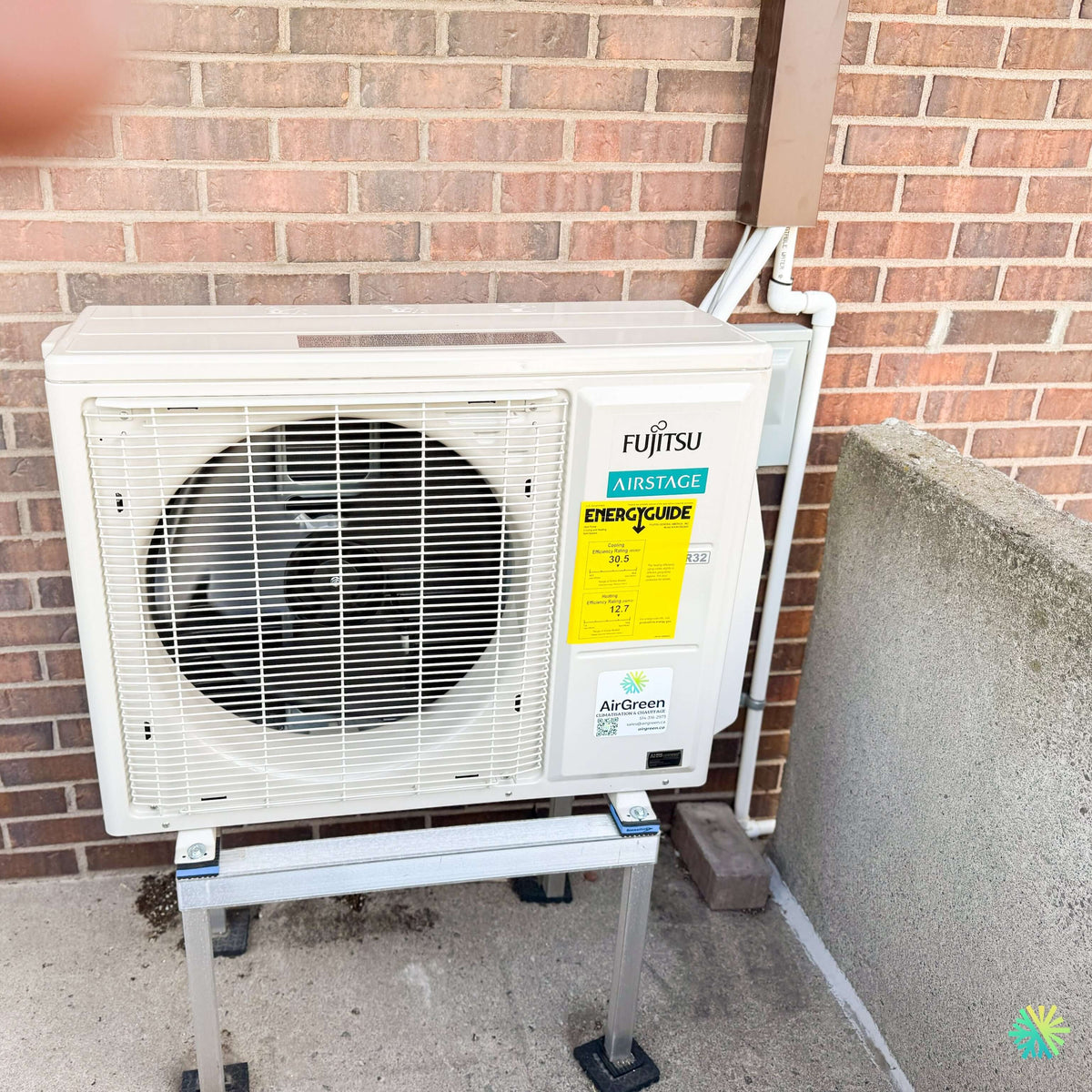

La photo du chantier montre bien le résultat : l’unité extérieure n’a pas simplement été déposée au sol. Nous l’avons installée sur un support métallique surélevé et solidement fixé, avec des points d’appui antivibratoires. Les conduites ont été regroupées et protégées le long du mur afin d’obtenir une installation propre, accessible et adaptée à l’environnement immédiat.
Ce type de détail est particulièrement important à Montréal, où une thermopompe extérieure doit composer avec la neige, l’eau de fonte, la glace, les variations de température et des espaces souvent plus restreints que dans les secteurs résidentiels moins denses.
Fujitsu AIRSTAGE Altair 700 : une thermopompe murale conçue autour de l’efficacité
La Fujitsu Altair 700 appartient à la série H des systèmes muraux simple zone AIRSTAGE. La documentation technique fournie présente deux capacités dans cette famille :
- 09KMAS1 : climatisation nominale de 9 000 BTU/h et chauffage nominal de 12 000 BTU/h;
- 12KMAS1 : climatisation nominale de 12 000 BTU/h et chauffage nominal de 14 000 BTU/h.
La capacité exacte doit toujours être confirmée à partir du numéro de modèle complet de l’équipement installé et, surtout, choisie selon les besoins réels du bâtiment. Une thermopompe plus grosse n’est pas automatiquement une meilleure thermopompe. Le dimensionnement doit tenir compte de la superficie, de l’isolation, de l’exposition au soleil, de la disposition des pièces et des pertes thermiques.
Selon la fiche Fujitsu, la version 09KMAS1 affiche un TRÈS2 de 30,0 BTU/hW, tandis que la 12KMAS1 affiche 27,5 BTU/hW. Les deux modèles sont également indiqués comme ENERGY STAR et ENERGY STAR pour climat froid dans la documentation du fabricant.
Sur l’unité extérieure photographiée à Saint-Michel, l’étiquette EnergyGuide est particulièrement visible et affiche une cote d’efficacité de climatisation de 30,5 ainsi qu’une cote de chauffage de 12,7. C’est un bon exemple de l’importance de consulter non seulement le nom commercial d’une série, mais aussi l’étiquette énergétique et le numéro de modèle précis de la combinaison installée.
Une thermopompe au R-32 plutôt qu’une ancienne conception au R-410A
L’un des détails immédiatement visibles sur l’unité extérieure est l’identification R32.
Fujitsu indique dans sa documentation que le R-32 possède un potentiel de réchauffement global de 675, comparativement à 2 088 pour le R-410A, ce qui représente une réduction annoncée de 68 % du PRG. Le fabricant souligne également que les systèmes utilisant ce réfrigérant peuvent fonctionner avec une quantité de réfrigérant réduite.
Pour une nouvelle installation CVAC à Montréal, ce changement de technologie est pertinent. Le choix d’une thermopompe ne se résume plus seulement au nombre de BTU. Le type de réfrigérant, la modulation du compresseur, l’efficacité saisonnière, les limites de fonctionnement et la disponibilité du service doivent également être considérés.
Pourquoi nous avons surélevé l’unité extérieure
Un des éléments les plus intéressants de cette installation à Saint-Michel est le support métallique visible sous la thermopompe.
Placer un appareil extérieur directement au niveau du sol peut entraîner plusieurs problèmes dans notre climat. L’accumulation de neige peut gêner l’admission et l’évacuation d’air. Durant les cycles de dégivrage, l’eau évacuée par la thermopompe peut également geler sous l’appareil et former progressivement une masse de glace.
Sur cette installation, le support permet de garder la thermopompe à bonne distance du sol tout en créant un montage stable.
Nous pouvons également voir des isolateurs antivibratoires entre la base de la Fujitsu et la structure métallique. Ce sont de petits composants, mais ils jouent un rôle concret :
- ils limitent la transmission des vibrations de l’unité vers son support;
- ils contribuent à réduire certains bruits structurels;
- ils évitent un contact métallique direct entre l’appareil et la structure;
- ils permettent une finition plus professionnelle du montage.
Dans un quartier urbain comme Saint-Michel, où les bâtiments et les voisins peuvent être relativement proches, une attention particulière au bruit et aux vibrations est particulièrement utile.
Un emplacement serré qui demande une vraie planification CVAC
La thermopompe est installée contre un mur de briques, avec une structure de béton située à sa droite. Cette configuration nous oblige à réfléchir à plusieurs éléments avant même de fixer le support.
Il faut notamment préserver suffisamment d’espace pour :
- permettre la circulation d’air requise par l’unité extérieure;
- conserver l’accès aux panneaux nécessaires pour l’entretien et le diagnostic;
- organiser correctement les conduites frigorifiques;
- éviter qu’un obstacle ne nuise au fonctionnement de la thermopompe;
- maintenir une installation solide malgré l’espace disponible.
La grande grille frontale de la Fujitsu reste entièrement dégagée sur la photo. C’est important puisque le ventilateur extérieur doit pouvoir déplacer une quantité importante d’air sans obstacle inutile.
Une erreur fréquente consiste à choisir l’emplacement uniquement selon l’apparence ou la longueur de tuyauterie nécessaire. Chez AirGreen, nous considérons également l’accès futur au système. Une installation peut sembler parfaite le jour où elle est terminée, mais si un technicien ne peut pas accéder correctement aux composantes quelques années plus tard, le choix initial de l’emplacement était incomplet.
Une tuyauterie compacte qui laisse une bonne marge de conception
La fiche technique de l’Altair 700 indique les mêmes dimensions de tuyauterie pour les deux capacités présentées :
- ligne liquide : 1/4 po;
- ligne gaz : 3/8 po;
- longueur minimale : 3 m (10 pi);
- longueur maximale : 20 m (66 pi);
- différence verticale maximale : 14,9 m (49 pi).
La documentation précise également une précharge correspondant à une longueur de tuyauterie allant jusqu’à 14,9 m (49 pi).
Cette capacité à accepter jusqu’à 66 pieds de liaison frigorifique donne une certaine flexibilité dans les projets où l’unité intérieure ne peut pas être placée directement de l’autre côté du mur extérieur.
Cela arrive fréquemment dans nos installations de thermopompes murales à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud. Une cuisine, une cage d’escalier, une fenêtre, une terrasse, un balcon ou une limite de propriété peuvent empêcher le trajet le plus court.
Notre objectif reste toutefois de choisir un parcours logique, protégé et aussi propre que possible.
Des conduites protégées et organisées le long du bâtiment
Sur la photo du projet, le passage mécanique monte derrière l’unité dans une gaine de finition verticale placée contre le mur de briques.
Ce type de finition permet de protéger les éléments de l’installation tout en évitant de laisser les conduites apparentes sur la façade.
Dans une installation murale, nous devons gérer plusieurs éléments dans une zone relativement petite :
- les conduites frigorifiques en cuivre;
- l’isolation des tuyaux;
- le câblage de communication et d’alimentation selon la configuration;
- l’évacuation des condensats provenant de l’unité intérieure.
La qualité d’une installation se voit souvent dans la manière dont ces éléments sont regroupés. Des tuyaux parfaitement dimensionnés ne suffisent pas si leur parcours est mal protégé, si l’évacuation d’eau est problématique ou si la finition extérieure est négligée.
Une alimentation électrique relativement légère pour ce niveau de performance
La série Altair 700 présentée dans la documentation fonctionne en :
208 à 230 V / 60 Hz / monophasé, avec un disjoncteur de 15 A indiqué pour les modèles 09KMAS1 et 12KMAS1.
Pour la version 09KMAS1, Fujitsu indique un courant nominal/maximal en climatisation de 2,9/6,4 A et en chauffage de 3,8/9,4 A.
Pour la version 12KMAS1 :
- climatisation : 4,3/6,9 A;
- chauffage : 4,6/9,4 A.
Ces valeurs illustrent l’un des avantages d’une thermopompe inverter moderne : le compresseur ne travaille pas uniquement selon une logique marche-arrêt. Il module son fonctionnement en fonction de la demande afin de maintenir une température plus régulière.
Cela peut améliorer le confort tout en limitant les démarrages brusques et les variations importantes de température dans la pièce.
Chauffage et climatisation avec une seule thermopompe
La Fujitsu AIRSTAGE Altair 700 est une thermopompe réversible, donc utilisée autant pour la climatisation estivale que pour le chauffage.
La plage de fonctionnement annoncée dans la documentation est de :
- -10 °C à 50 °C en climatisation;
- -15 °C à 24 °C en chauffage.
Il est important de bien interpréter cette information. Une température minimale de fonctionnement n’est pas la même chose qu’une capacité garantie identique à toutes les températures.
Lors de la sélection d’une thermopompe pour Montréal, nous examinons toujours le comportement du système en chauffage en fonction du bâtiment. La performance à basse température, la capacité réellement disponible et le système de chauffage existant peuvent devenir plus importants que la cote d’efficacité maximale affichée pour les conditions plus modérées.
Une unité intérieure pouvant fonctionner à seulement 19 dB
Le confort acoustique constitue un autre point intéressant de la série.
Fujitsu annonce pour l’unité intérieure un niveau sonore pouvant descendre à 19 dB(A) en vitesse calme. Les autres niveaux annoncés sont de 30 dB(A) en basse vitesse, 35 dB(A) en vitesse moyenne et 40 dB(A) en vitesse élevée en climatisation.
Pour les propriétaires qui souhaitent installer une thermopompe murale dans une chambre, un salon ou un bureau, cette modulation du ventilateur peut être plus importante au quotidien qu’une simple différence de quelques points dans une cote d’efficacité.
L’unité extérieure présente également des niveaux sonores relativement contenus selon la capacité choisie. La documentation donne notamment 44 dB(A) en climatisation pour le modèle 09KMAS1 et 48 dB(A) pour le 12KMAS1.
Wi-Fi intégré et contrôle à distance
La série Altair 700 comprend également une connectivité Wi-Fi intégrée, permettant la surveillance et le contrôle à distance par l’application mobile AIRSTAGE.
Pour un propriétaire, cela permet notamment d’ajuster la température sans être devant la télécommande de l’appareil.
La plateforme peut également recevoir différentes interfaces et commandes optionnelles. La documentation Fujitsu mentionne entre autres des contrôleurs filaires, des interfaces de thermostat 24 V ainsi qu’une compatibilité avec des solutions BACnet et Modbus par l’intermédiaire d’accessoires appropriés.
Ce niveau de connectivité peut devenir pertinent lorsque la thermopompe doit être intégrée à une stratégie de contrôle plus élaborée dans une résidence ou un petit bâtiment.
Serpentin ProCore et conception pensée pour la durabilité
La documentation de l’Altair 700 indique également l’utilisation de serpentins ProCore en cuivre à haute résistance à la corrosion dans l’unité intérieure.
Dans le domaine du CVAC, nous accordons beaucoup d’importance à ces détails de fabrication. L’efficacité d’une thermopompe est importante lors de l’achat, mais sa facilité d’entretien et la durabilité de ses composantes comptent tout autant sur plusieurs années.
Un système correctement installé doit aussi rester entretenable. Les filtres de cette Fujitsu sont lavables, ce qui simplifie l’entretien courant effectué par le propriétaire.
Nous recommandons de vérifier régulièrement l’état des filtres plutôt que d’attendre qu’ils soient complètement chargés de poussière. Un filtre obstrué réduit le débit d’air, ce qui peut affecter le confort et les performances du système.
ENERGY STAR et subventions : vérifier le numéro de modèle exact
La documentation de la série Altair 700 indique des classements ENERGY STAR, notamment une classification pour climat froid.
Ce type de certification peut être pertinent lorsqu’un propriétaire analyse les programmes d’aide financière applicables à une installation de thermopompe au Québec. Toutefois, l’admissibilité ne devrait jamais être présumée uniquement à partir du logo présent sur une brochure.
Avant de promettre une subvention, nous vérifions notamment :
- le modèle exact de l’unité intérieure;
- le modèle exact de l’unité extérieure;
- la combinaison certifiée;
- la capacité;
- les critères du programme applicables au moment de l’installation;
- les documents demandés pour le dossier.
Les programmes et leurs critères peuvent évoluer. Une vérification précise avant l’achat évite de choisir un appareil en supposant qu’une aide financière sera automatiquement accordée.
Ce que cette installation de Saint-Michel montre bien
Ce chantier constitue un bon exemple de la différence entre vendre une thermopompe et réaliser une installation CVAC complète.
L’appareil Fujitsu est évidemment l’élément principal, mais la qualité finale dépend aussi du reste :
- choix de l’emplacement;
- dégagement autour de l’unité extérieure;
- support adapté aux conditions hivernales;
- réduction des vibrations;
- protection des conduites;
- drainage;
- alimentation électrique;
- accessibilité pour le futur entretien;
- mise en service du système.
Sur ce projet de Saint-Michel à Montréal, le positionnement surélevé est particulièrement pertinent. Malgré un espace latéral limité par la structure de béton, la façade de l’unité reste dégagée et le système est installé sur une structure stable plutôt qu’au niveau du sol.
C’est exactement le type de situation où quelques décisions prises avant le perçage et le raccordement peuvent faire une différence pendant toute la durée de vie de la thermopompe.
Les erreurs que nous cherchons à éviter lors d’une installation de thermopompe murale
Au fil de nos installations à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, certaines erreurs reviennent régulièrement lorsque nous inspectons des systèmes existants.
Installer l’unité extérieure trop près du sol
Cela augmente le risque de problèmes avec la neige, la glace et l’eau de dégivrage.
Négliger le dégagement autour de l’appareil
Une unité extérieure doit respirer. Un emplacement esthétique mais trop fermé peut devenir problématique.
Utiliser une mauvaise dimension de tuyauterie
Pour cette Fujitsu Altair 700, la documentation spécifie 1/4 po pour le liquide et 3/8 po pour le gaz. Il ne faut pas choisir les dimensions selon l’habitude ou selon l’ancienne machine remplacée.
Choisir la capacité uniquement selon la superficie
Deux logements de même superficie peuvent avoir des besoins complètement différents. L’isolation, les fenêtres, la hauteur des plafonds, l’orientation et la distribution des pièces modifient la charge thermique.
Oublier l’entretien futur
Une thermopompe installée dans un endroit impossible d’accès compliquera chaque intervention de service.
AirGreen et l’installation de thermopompes Fujitsu dans le Grand Montréal
Chez AirGreen, nous installons des systèmes de chauffage, ventilation et air climatisé (CVAC) dans l’ensemble du Grand Montréal, notamment à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud.
Une installation comme celle réalisée à Saint-Michel illustre notre façon d’aborder le travail : nous ne considérons pas uniquement la machine, mais l’environnement complet dans lequel elle doit fonctionner.
La Fujitsu AIRSTAGE Altair 700 apporte ici une combinaison intéressante : technologie inverter, réfrigérant R-32, format extérieur compact, Wi-Fi intégré, niveaux sonores réduits et grande efficacité énergétique. Mais pour profiter pleinement de ces caractéristiques, l’installation doit respecter la tuyauterie, les dégagements, l’alimentation électrique, l’évacuation de l’eau et les contraintes particulières du bâtiment.
C’est pourquoi, pour nous, une bonne installation de thermopompe murale à Saint-Michel commence bien avant la mise en marche de l’équipement. Elle commence par le choix du bon emplacement, du bon dimensionnement et d’une méthode d’installation adaptée à la propriété.
