Une installation à Varennes où quelques pouces de dégagement font toute la différence
Dans cette résidence de Varennes, notre installation d’une thermopompe murale Fujitsu AIRSTAGE Altair 500 illustre un aspect du travail CVAC que les fiches techniques montrent rarement : comment intégrer une unité intérieure dans une pièce déjà finie, avec ses moulures, son plafond et ses contraintes architecturales, sans donner l’impression que l’appareil a été ajouté au hasard.

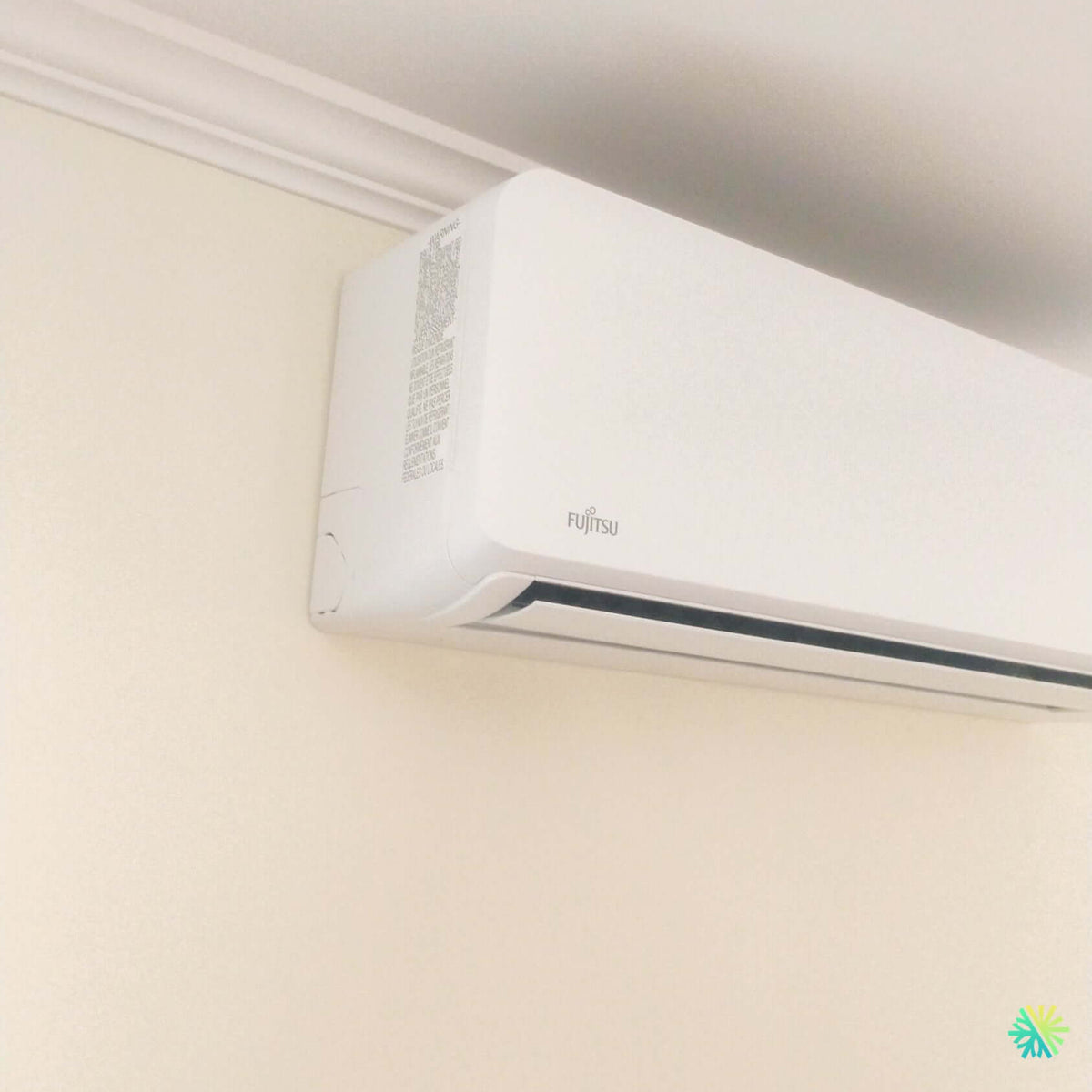

La photographie du projet est particulièrement intéressante à ce niveau. L’unité Fujitsu a été installée très haut sur le mur, près du plafond et sous une moulure existante, afin de préserver au maximum l’espace utilisable dans la pièce. Malgré cette position élevée, l’unité conserve son accès frontal et sa sortie d’air reste complètement dégagée.
L’ensemble est sobre. La façade blanche de la Fujitsu Altair 500 se fond dans le mur et le plafond clairs. Aucune conduite frigorifique ni gaine décorative n’est visible sur la portion photographiée, et l’installation demeure visuellement compacte. Sur le côté gauche de l’appareil, on distingue également l’étiquette technique de l’unité, un détail important pour l’identification et les interventions futures.
Pour nous, chez AirGreen, c’est exactement ce qu’une bonne installation de thermopompe murale à Varennes doit accomplir : offrir une excellente position de diffusion d’air sans sacrifier inutilement l’esthétique de la pièce.
La thermopompe installée appartient à la gamme Fujitsu AIRSTAGE Altair 500, série H simple zone. Cette famille comprend plusieurs capacités, utilise le réfrigérant R-32 et fonctionne avec la technologie Inverter. Fujitsu indique également une plage de chauffage allant jusqu’à -15 °C pour les modèles de cette série.
Pourquoi installer l’unité intérieure aussi près du plafond?
Une unité murale doit généralement être positionnée dans la partie supérieure du mur afin que l’air puisse se distribuer efficacement dans la pièce.
Mais « le plus haut possible » n’est pas une règle suffisante.
Nous devons tenir compte des dégagements requis par le fabricant, du retour d’air, de l’accès aux filtres, de la possibilité d’ouvrir la façade, de la trajectoire des conduites frigorifiques et surtout de la direction dans laquelle le flux d’air devra se déplacer.
Sur cette installation à Varennes, plusieurs éléments fonctionnent bien ensemble :
- l’appareil reste dégagé des meubles;
- la sortie d’air inférieure n’est pas obstruée;
- l’unité se trouve dans une zone où elle peut projeter l’air horizontalement dans la pièce;
- la position élevée libère entièrement le mur sous la thermopompe;
- la couleur de l’unité s’intègre aux surfaces existantes;
- la façade demeure accessible pour le nettoyage des filtres.
La photo montre également que le volet de diffusion reste libre sur toute sa largeur. C’est essentiel : une belle installation ne doit jamais compromettre la fonction première de la machine, soit déplacer efficacement l’air conditionné dans l’espace habitable.
Une contrainte souvent sous-estimée : les moulures et la géométrie réelle du plafond
Dans une maison terminée, nous ne travaillons presque jamais avec un rectangle de mur parfaitement vide.
Ici, une moulure horizontale se trouve immédiatement au-dessus de l’unité. Elle crée un changement de profondeur entre le mur et le plafond.
Nous devons donc vérifier avant le perçage que l’appareil pourra être positionné sans entrer en conflit avec cette finition et sans empêcher le retrait de son panneau avant.
Ce genre de détail explique pourquoi une estimation CVAC sur place peut être très utile.
Une photo ou une mesure de largeur nous renseigne sur la place disponible, mais l’installation dépend aussi de :
- la profondeur des moulures;
- la composition du mur;
- le chemin possible vers l’extérieur;
- l’emplacement des montants;
- la pente nécessaire au drainage;
- la présence éventuelle de câblage ou de plomberie;
- la longueur de tuyauterie prévue.
Le résultat final paraît simple parce que tout ce travail a été réfléchi avant que la thermopompe soit mise en service.
Une unité murale discrète dans un intérieur clair
L’apparence d’une thermopompe murale compte davantage qu’on ne le croit, particulièrement dans un salon, une chambre ou une aire ouverte.
Sur ce projet de Varennes, la façade de l’Altair 500 est volontairement sobre. Le logo Fujitsu est placé au centre, tandis que l’ouverture de soufflage est intégrée à la partie inférieure.
La thermopompe ne crée donc pas un contraste visuel agressif avec la pièce.
C’est un aspect que nous considérons régulièrement dans nos installations à Varennes, Longueuil et ailleurs sur la Rive Sud, mais aussi à Montréal, Laval et sur la Rive Nord. Le meilleur emplacement technique doit aussi être acceptable pour les personnes qui vivront avec l’appareil tous les jours.
Altair 500 : une gamme, et non une seule capacité
Un point important pour les propriétaires qui comparent des soumissions : Fujitsu Altair 500 n’est pas le numéro complet d’un seul appareil.
La gamme comprend six ensembles :
- ASUH09KPAS avec AOUH09KPAS1;
- ASUH12KPAS avec AOUH12KPAS1;
- ASUH18KPAS avec AOUH18KPAS1;
- ASUH24KPAS avec AOUH24KPAS1;
- ASUH30KPAS avec AOUH30KPAS1;
- ASUH36KPAS avec AOUH36KPAS1.
La photographie de cette installation intérieure ne permet pas de lire avec suffisamment de certitude le numéro complet du modèle installé. Nous évitons donc d’inventer la capacité exacte.
La fiche technique Fujitsu indique cependant des capacités nominales en climatisation de 9 000, 12 000, 18 000, 22 000, 30 000 et 33 000 BTU/h, selon le modèle. En chauffage, les puissances nominales indiquées sont respectivement de 10 000, 14 000, 18 000, 24 000, 30 000 et 34 000 BTU/h.
Choisir le bon nombre de BTU à Varennes
Une thermopompe plus grosse n’est pas automatiquement une meilleure thermopompe.
Chez AirGreen, nous cherchons une capacité adaptée au bâtiment et à la zone réellement desservie.
Le calcul doit tenir compte de facteurs comme :
- la superficie;
- le nombre d’étages;
- l’isolation;
- les fenêtres;
- l’exposition au soleil;
- la hauteur des plafonds;
- la circulation naturelle de l’air entre les pièces;
- les pertes thermiques;
- l’utilisation prévue en chauffage.
Un appareil trop petit peut devoir fonctionner presque constamment pendant les périodes de forte demande.
À l’inverse, un appareil nettement surdimensionné peut atteindre rapidement la consigne sans profiter autant de la modulation que permet normalement la technologie Inverter.
Technologie Inverter : pourquoi elle est intéressante dans une pièce occupée quotidiennement
L’Altair 500 utilise un compresseur Inverter.
Au lieu de fonctionner seulement à pleine puissance puis de s’arrêter, le système peut moduler sa capacité en fonction de la température demandée.
Cette modulation permet au système de réduire progressivement son effort lorsque la pièce approche de la consigne.
Dans une résidence, cela contribue à obtenir une température plus stable et limite les changements brusques typiques de certains systèmes à fonctionnement marche-arrêt.
La documentation Fujitsu met également de l’avant des modes d’économie d’énergie, un mode de chaleur minimale, le redémarrage automatique et le dégivrage automatique.
Une attention particulière au bruit intérieur
Pour une unité installée directement dans un espace de vie, le niveau sonore peut devenir presque aussi important que la capacité.
Fujitsu indique un niveau intérieur pouvant descendre jusqu’à 19 dB(A) en mode calme pour les modèles 9 000 et 12 000 BTU.
Les capacités supérieures ont des valeurs minimales différentes : environ 26 dB(A) sur le 18 000 BTU, 31 dB(A) sur le 24KPAS1 et 32 dB(A) sur les modèles 30KPAS1 et 36KPAS1, selon les données de la fiche technique.
Cette distinction est importante.
Lorsqu’une publicité indique « 19 dB », cela ne veut pas dire que toutes les thermopompes Altair 500 fonctionnent constamment à ce niveau sonore. La valeur dépend de la capacité et de la vitesse de ventilation sélectionnée.
Dans une installation CVAC à Varennes, nous tenons compte de l’endroit où l’unité sera installée. Une chambre et une grande aire ouverte ne présentent pas les mêmes priorités acoustiques.
Ce qui se cache derrière cette installation murale Fujitsu Altair 500
Le R-32 : le réfrigérant de cette génération Altair 500
La série utilise le réfrigérant R-32.
Dans sa documentation, Fujitsu indique un potentiel de réchauffement global de 675 pour le R-32 contre 2 088 pour le R-410A, soit une réduction annoncée de 68 % du PRG selon la référence utilisée dans la brochure.
Ce changement de réfrigérant influence aussi notre travail d’installation.
Un circuit frigorifique ne se résume jamais à relier deux tuyaux. La qualité des raccordements, l’état du cuivre, les essais d’étanchéité et la mise sous vide influencent directement le fonctionnement futur de la thermopompe.
Une installation peut paraître impeccable à l’intérieur et pourtant présenter des problèmes si la partie frigorifique n’a pas été exécutée correctement.
Nous accordons donc la même importance aux étapes invisibles qu’à la finition que le propriétaire peut voir sur son mur.
Trois configurations de tuyauterie selon la capacité
L’un des éléments techniques les plus importants de la série Altair 500 concerne les diamètres de conduites frigorifiques.
Les dimensions prévues par Fujitsu varient selon la capacité :
- 09KPAS1 et 12KPAS1 : 1/4 po liquide et 3/8 po gaz;
- 18KPAS1 et 24KPAS1 : 1/4 po liquide et 1/2 po gaz;
- 30KPAS1 et 36KPAS1 : 3/8 po liquide et 5/8 po gaz.
C’est particulièrement important lors du remplacement d’une ancienne thermopompe murale.
Une conduite existante n’est pas automatiquement réutilisable simplement parce qu’elle se rend déjà au bon endroit.
Nous devons confirmer le diamètre, l’état du cuivre, la compatibilité et le parcours complet avant de prendre cette décision.
Longueur de tuyauterie : la gamme laisse une certaine flexibilité
Fujitsu prévoit aussi différentes longueurs maximales selon les capacités.
Les modèles 9 000 et 12 000 BTU permettent jusqu’à 66 pieds de tuyauterie. Les modèles 18KPAS1 et 24KPAS1 peuvent aller jusqu’à 98 pieds, tandis que les 30KPAS1 et 36KPAS1 atteignent jusqu’à 164 pieds selon la fiche technique.
Cette flexibilité peut devenir très utile dans une maison où l’unité intérieure idéale se trouve loin de l’emplacement extérieur disponible.
L’objectif n’est toutefois pas d’utiliser la longueur maximale simplement parce qu’elle est permise.
Nous cherchons généralement un parcours aussi logique et propre que possible, tout en respectant l’architecture de la maison.
ProCore et Hydro Fin : des détails conçus pour la durabilité
L’unité intérieure de la série Altair 500 utilise, selon Fujitsu, des serpentins en cuivre ProCore ainsi que des ailettes Hydro Fin destinées à améliorer la résistance de l’échangeur à la corrosion.
La série comprend également des filtres à air lavables.
Ces caractéristiques sont intéressantes, mais elles ne rendent pas la thermopompe sans entretien.
Ce que le propriétaire devrait nettoyer régulièrement
Les filtres doivent rester propres afin de maintenir un débit d’air adéquat.
Si la poussière s’accumule progressivement, le ventilateur doit travailler dans des conditions moins favorables et l’échange thermique peut être affecté.
Ce qui nécessite éventuellement un nettoyage plus approfondi
Avec les années, la poussière peut atteindre l’évaporateur, la turbine de ventilation et le bac de condensat.
Un entretien CVAC professionnel ou un nettoyage en profondeur permet alors de remettre à niveau des zones que l’utilisateur ne peut pas correctement nettoyer en retirant seulement les filtres.
La position de l’unité dans cette installation de Varennes conserve justement l’accès frontal nécessaire à ce type d’entretien.
Chauffage jusqu’à -15 °C : une donnée à remettre dans son contexte
Fujitsu indique une plage de fonctionnement en chauffage allant de -15 °C à 24 °C pour les six modèles Altair 500 répertoriés.
Cela signifie que la série est conçue pour fonctionner en chauffage à basse température extérieure jusqu’à cette limite annoncée.
Cela ne signifie toutefois pas que chaque modèle conserve exactement sa capacité nominale à -15 °C.
Cette distinction est importante pour un propriétaire de Varennes ou de la Rive Sud qui souhaite utiliser une thermopompe comme source importante de chauffage durant l’hiver.
Nous devons regarder les besoins réels du bâtiment et, lorsque nécessaire, comparer cette gamme avec des thermopompes spécifiquement conçues pour des performances encore plus poussées en très grand froid.
Une gamme ENERGY STAR, mais avec des classifications qui varient
La fiche Fujitsu montre différentes classifications ENERGY STAR selon le modèle Altair 500 sélectionné, certaines combinaisons comportant également des désignations liées au climat froid.
Il faut donc éviter une erreur fréquente : présumer que toutes les capacités d’une série possèdent exactement la même certification et la même admissibilité aux aides financières.
Pour une subvention, nous vérifions toujours :
- le modèle intérieur exact;
- le modèle extérieur exact;
- la certification correspondant à cette combinaison;
- les exigences du programme applicables au moment de l’installation.
Les programmes peuvent être modifiés. La validation doit donc être effectuée avec les références exactes du projet.
Le Wi-Fi : compatible, mais pas nécessairement intégré dans chaque configuration
Fujitsu prévoit plusieurs options de contrôle pour l’Altair 500.
La documentation mentionne notamment un adaptateur Wi-Fi USB UTY-TFSXH4, des interfaces Intesis, différents contrôleurs filaires, ainsi que des possibilités d’intégration utilisant BACnet ou Modbus.
Cela rend la plateforme intéressante pour les propriétaires qui souhaitent éventuellement ajouter une commande à distance ou intégrer la thermopompe à une solution de contrôle plus avancée.
Il faut cependant confirmer les accessoires inclus lors de l’achat. Une thermopompe « compatible Wi-Fi » ne signifie pas systématiquement que tous les composants de connexion sont installés de série.
Des besoins électriques différents selon le modèle
Les Altair 500 fonctionnent en 208-230 V, 60 Hz, monophasé.
Le disjoncteur indiqué par Fujitsu change selon la capacité :
- 15 A pour les 09KPAS1, 12KPAS1 et 18KPAS1;
- 20 A pour le 24KPAS1;
- 30 A pour les 30KPAS1 et 36KPAS1.
Avant toute installation de thermopompe, nous devons donc confirmer non seulement l’espace physique disponible sur le mur, mais également la configuration électrique de la propriété.
Le choix de capacité influence directement cette partie du projet.
Pourquoi cette installation de Varennes représente bien notre approche chez AirGreen
La particularité de cette installation n’est pas une modification spectaculaire du bâtiment.
C’est plutôt la façon dont la thermopompe semble appartenir naturellement à la pièce une fois le travail terminé.
L’unité est installée près du plafond, mais son accès reste logique. Elle occupe très peu d’espace visuel. La sortie d’air est dégagée. Les composantes techniques ne dominent pas le mur. L’étiquette d’identification reste présente sur le côté pour les besoins de service.
Ce sont des détails simples, mais leur combinaison fait la différence.
Chez AirGreen, nos projets à Varennes, Longueuil, Montréal, Laval, sur la Rive Sud et la Rive Nord nous ont appris qu’une installation CVAC réussie doit être évaluée sous trois angles en même temps : performance, service futur et intégration dans le bâtiment.
Une thermopompe peut être très efficace sur papier, mais si son emplacement gêne la diffusion d’air, complique le nettoyage ou crée une finition extérieure désordonnée, le propriétaire ne profite pas pleinement de son investissement.
La Fujitsu AIRSTAGE Altair 500 offre ici une base technique intéressante : technologie Inverter, gamme de capacités étendue, réfrigérant R-32, fonctionnement silencieux, filtres lavables, serpentins ProCore et plusieurs possibilités de contrôle.
Notre responsabilité consiste ensuite à adapter cette machine à la résidence réelle.
Dans ce projet de Varennes, cela signifiait exploiter précisément l’espace disponible sous les moulures, garder l’unité haute et discrète et créer une installation intérieure dont le résultat final paraît simple parce que les contraintes ont été traitées avant la mise en marche.
C’est souvent là que se reconnaît une installation professionnelle : non pas dans le nombre d’éléments visibles, mais dans tout ce qui a été prévu pour que la thermopompe puisse fonctionner correctement sans envahir la pièce.
