Une installation centrale de grande capacité adaptée à un emplacement couvert et aux hivers montréalais
Cette installation de thermopompe centrale à Île-Bizard–Sainte-Geneviève présentait une contrainte immédiatement visible : l’unité extérieure devait être intégrée dans un espace couvert, sous une structure de bois, à proximité d’une porte de service et dans un passage relativement étroit. Dans ce type d’environnement, il ne suffit pas de trouver un endroit où déposer la machine. Il faut étudier la circulation de l’air, la hauteur disponible, l’accès aux panneaux techniques, le drainage pendant les cycles de dégivrage et la transmission des vibrations vers la structure du bâtiment.
Pour ce projet, nous avons installé une Hitachi airCore 700 HeatForce, une thermopompe centrale à compresseur variable conçue pour assurer la climatisation estivale et une part importante du chauffage hivernal. Le grand châssis vertical à deux ventilateurs visible sur la photo correspond à une configuration de capacité supérieure de la gamme. La puissance exacte d’une installation airCore 700 doit toujours être confirmée à partir de la combinaison complète entre l’unité extérieure, le module intérieur et le numéro AHRI, plutôt qu’en se fiant uniquement aux dimensions du cabinet.
Le résultat est une installation compacte, accessible et solidement positionnée, sans bloquer la porte adjacente ni compromettre l’évacuation de l’air à l’avant de la thermopompe.
Pourquoi la Hitachi airCore 700 HeatForce convenait à cette résidence
À Île-Bizard–Sainte-Geneviève, les propriétés peuvent être exposées à des conditions hivernales particulièrement exigeantes, notamment près des zones ouvertes et des rives. La sélection d’une thermopompe centrale pour climat froid doit donc être fondée sur sa capacité réelle lorsque la température extérieure diminue, et non seulement sur sa puissance nominale dans des conditions modérées.
La série Hitachi airCore 700 HeatForce utilise un compresseur inverseur à courant continu et le réfrigérant R32. Selon la documentation technique du fabricant, elle peut maintenir environ 100 % de sa capacité de chauffage à -15 °C et plus de 70 % à -25 °C, sans inclure les pertes temporaires associées aux cycles de dégivrage. Sa plage de fonctionnement en chauffage descend jusqu’à environ -25 °C.
Cette performance est particulièrement pertinente pour une installation CVAC à Montréal, où une thermopompe doit continuer à fournir une chaleur utile durant une grande partie de l’hiver. Cela ne signifie pas que le chauffage auxiliaire devient inutile dans toutes les maisons. Le rôle de l’élément électrique d’appoint dépend du calcul de charge, de l’isolation, de la superficie, de la distribution d’air et de la température de conception utilisée pour le bâtiment.
Une capacité modulante plutôt qu’un fonctionnement tout ou rien
Une thermopompe centrale conventionnelle peut fonctionner selon des cycles relativement fixes : démarrage, fonctionnement à pleine capacité, arrêt, puis redémarrage. La technologie inverseur de la Hitachi airCore 700 permet plutôt d’ajuster la production de chauffage ou de climatisation en fonction de la demande.
Cette modulation apporte plusieurs avantages concrets :
- une température intérieure plus stable;
- des démarrages moins brusques;
- une meilleure gestion de l’humidité en été;
- une réduction des variations sonores;
- des cycles prolongés favorisant une distribution plus uniforme dans les conduits;
- une consommation mieux adaptée à la demande réelle du bâtiment.
Dans une maison à plusieurs pièces, la qualité du confort dépend également du réseau de ventilation. Une thermopompe performante ne peut pas corriger à elle seule des conduits sous-dimensionnés, des retours d’air insuffisants ou des registres mal équilibrés. C’est pourquoi nous évaluons autant la distribution existante que la machine proposée.
Ce que révèle l’étiquette énergétique visible sur l’unité

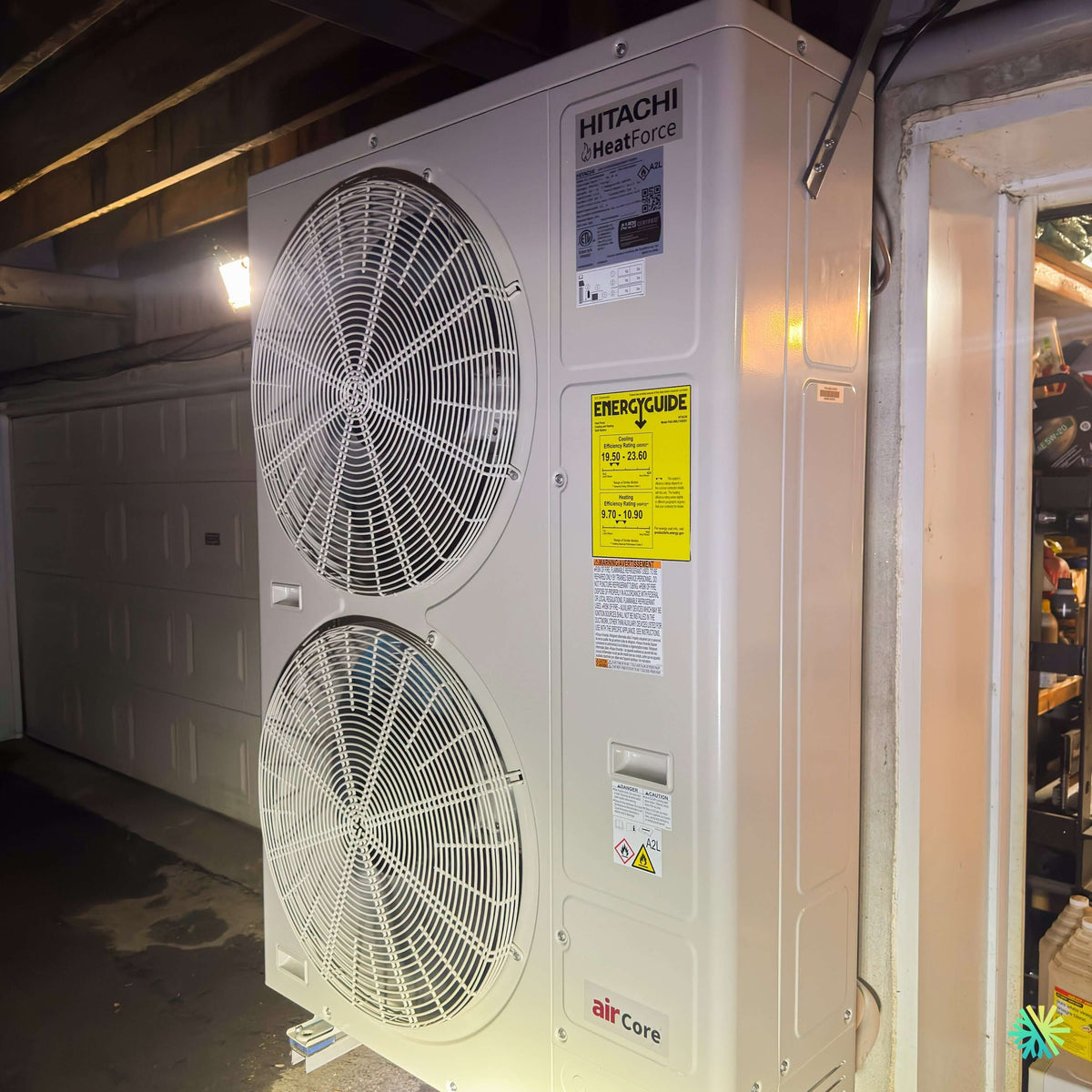

La photo du projet montre clairement l’étiquette EnergyGuide de l’appareil. Elle indique une plage de rendement variant selon la combinaison intérieure et extérieure choisie :
- SEER2 de 19,50 à 23,60 pour la climatisation;
- HSPF2 de 9,70 à 10,90 pour le chauffage.
Ces valeurs représentent une plage applicable aux différentes combinaisons homologuées de la gamme, et non automatiquement le rendement exact de chaque installation. Pour connaître la performance précise du système installé, il faut consulter le certificat AHRI correspondant aux deux appareils appariés.
La documentation airCore 700 présente également des configurations HeatForce atteignant jusqu’à 24,9 SEER2, 15 EER2 et 11,5 HSPF2, selon le type d’unité intérieure et la capacité sélectionnée.
SEER2, EER2 et HSPF2 : trois mesures différentes
Le SEER2 mesure l’efficacité saisonnière en climatisation. Plus cette valeur est élevée, moins le système consomme généralement d’électricité pour produire une quantité donnée de refroidissement pendant la saison.
L’EER2 représente l’efficacité de climatisation dans une condition d’essai déterminée. Cette valeur est utile pour comparer la performance lorsque la demande est importante, notamment pendant les journées chaudes et humides.
Le HSPF2 mesure l’efficacité saisonnière en chauffage. Il doit toutefois être interprété avec la capacité disponible à basse température. Deux appareils affichant un HSPF2 semblable peuvent se comporter différemment à -15 °C ou à -25 °C.
Chez AirGreen, nous ne sélectionnons donc pas une thermopompe centrale à partir d’un seul chiffre. Nous examinons l’ensemble du dossier : capacité à basse température, modulation, débit d’air, besoins électriques, configuration des conduits, dégivrage, niveau sonore et chauffage auxiliaire.
Une unité extérieure imposante installée dans un espace restreint
Le principal défi visible sur ce chantier était l’emplacement de l’unité extérieure. La Hitachi airCore 700 HeatForce a été positionnée sous une structure existante, avec des solives au-dessus, une porte à droite et une zone de passage à gauche.
Cette configuration demandait une planification précise pour éviter plusieurs erreurs fréquentes :
- placer la thermopompe trop près d’un obstacle frontal;
- emprisonner l’air froid rejeté sous la structure;
- rendre le panneau de service inaccessible;
- diriger l’eau de dégivrage vers une entrée;
- installer l’unité directement sur une surface humide;
- transmettre les vibrations au mur ou au plancher;
- empêcher le remplacement futur d’un composant.
Préserver la circulation de l’air devant les deux ventilateurs
Les deux ventilateurs frontaux doivent pouvoir rejeter un volume d’air important. Une obstruction placée trop près de la façade peut augmenter la pression, réduire le rendement et favoriser la recirculation de l’air rejeté vers l’échangeur.
Dans cet emplacement couvert, nous avons conservé une zone ouverte devant l’appareil. La thermopompe n’a pas été orientée directement vers la porte voisine et demeure accessible depuis le passage.
La présence d’une toiture ou d’un balcon au-dessus peut protéger partiellement l’appareil contre la neige tombante. Elle ne remplace toutefois pas les dégagements prescrits par Hitachi. L’air chaud ou froid doit toujours pouvoir quitter la zone sans revenir continuellement vers l’arrière de la machine.
Une implantation près d’une porte sans nuire à son fonctionnement
La proximité d’une porte de service exige une vérification supplémentaire. L’unité ne doit pas gêner l’ouverture, créer un obstacle dangereux ou compliquer le transport d’objets vers l’intérieur.
Sur cette installation, le cabinet est aligné le long du mur, légèrement en retrait de l’encadrement. Cette disposition utilise efficacement la profondeur disponible tout en conservant le passage.
Nous avons également tenu compte de l’accès aux raccordements frigorifiques, au câblage et aux panneaux de maintenance. Une installation compacte ne doit jamais devenir une installation impossible à entretenir.
Élévation de la thermopompe et gestion de l’eau de dégivrage
La base de l’unité est installée sur des supports plutôt que directement sur le sol. Cette élévation remplit plusieurs fonctions :
- limiter le contact avec l’humidité;
- améliorer l’écoulement sous l’appareil;
- réduire la transmission des vibrations;
- faciliter l’inspection de la base;
- empêcher l’eau de dégivrage de demeurer emprisonnée contre le cabinet.
En mode chauffage, l’échangeur extérieur peut accumuler du givre. La thermopompe inverse alors temporairement son cycle pour faire fondre cette accumulation. L’eau produite doit pouvoir s’évacuer sans former une épaisse plaque de glace sous l’appareil ou devant une porte.
La série HeatForce intègre également un chauffe-base destiné à réduire l’accumulation de glace dans le châssis extérieur et à soutenir le fonctionnement hivernal.
Dans un espace couvert comme celui-ci, le drainage doit être surveillé même si la neige directe est limitée. L’eau peut provenir des cycles de dégivrage, de la condensation, de la fonte de neige transportée dans le passage ou de l’humidité ambiante.
Le réfrigérant R32 et le marquage A2L
Le symbole A2L est clairement visible sur l’unité extérieure. La Hitachi airCore 700 utilise du R32, un réfrigérant classé comme légèrement inflammable. Son potentiel de réchauffement planétaire est indiqué à 675 dans la documentation de la gamme, ce qui est inférieur à celui de plusieurs réfrigérants traditionnellement utilisés dans les systèmes résidentiels.
L’utilisation du R32 exige des pratiques d’installation adaptées :
- utiliser des outils et instruments compatibles;
- respecter les procédures de brasage et de purge à l’azote;
- effectuer un essai d’étanchéité complet;
- réaliser une évacuation mesurée avec un vacuomètre;
- respecter les volumes de pièce et les exigences applicables;
- protéger les conduites contre les dommages;
- identifier correctement le réfrigérant utilisé;
- vérifier le fonctionnement des dispositifs de détection requis.
Les modules de traitement d’air airCore 700 compatibles au R32 peuvent recevoir un détecteur de réfrigérant installé en usine, conçu pour participer aux mesures de sécurité propres aux réfrigérants A2L. La documentation présente également un moteur ECM à cinq vitesses et un cabinet d’environ 20,5 pouces de largeur, ce qui facilite certaines installations dans des espaces mécaniques limités.
L’intégration au système central de la maison
Contrairement à un climatiseur mural, une thermopompe centrale distribue l’air à travers un réseau de conduits. L’unité extérieure travaille avec un appareil intérieur, généralement un module de traitement d’air doté d’un serpentin, d’un ventilateur ECM et, selon le projet, d’un élément électrique auxiliaire.
Avant une telle installation, nous vérifions notamment :
- la capacité du panneau électrique;
- le calibre du disjoncteur et des conducteurs;
- la puissance de l’élément électrique;
- le débit d’air requis;
- la pression statique du réseau;
- la dimension des conduits principaux;
- le nombre et l’emplacement des retours d’air;
- l’état du filtre;
- l’évacuation des condensats;
- la compatibilité du thermostat;
- les dégagements nécessaires autour de l’unité intérieure.
Le ventilateur intérieur doit fournir un débit suffisant sans créer une pression excessive. Un débit trop faible peut nuire au transfert thermique, favoriser le gel du serpentin en climatisation et augmenter les températures de fonctionnement en chauffage. Un débit trop élevé peut créer du bruit et réduire la déshumidification estivale.
Contrôles et options de gestion
La gamme airCore 700 peut être utilisée avec différentes solutions de contrôle, notamment une commande murale filaire airPoint Room 700, certains thermostats à cinq conducteurs et des adaptateurs permettant l’intégration Wi-Fi, BACnet ou Modbus.
La commande à distance par l’application airCloud Go nécessite l’adaptateur Wi-Fi compatible. Cette option permet notamment de consulter les réglages et de contrôler l’unité à distance, selon la configuration installée.
Nous distinguons toujours les fonctions intégrées de série des accessoires optionnels. Une fonctionnalité mentionnée dans une brochure n’est pas nécessairement comprise dans chaque soumission. Le devis doit préciser le thermostat, les adaptateurs, les contrôles et les accessoires réellement inclus.
Les vérifications qui protègent le rendement à long terme
Le calcul de charge avant le choix des BTU
Le grand châssis à deux ventilateurs ne permet pas, à lui seul, de confirmer la capacité exacte installée. Le dimensionnement doit provenir d’un calcul tenant compte de la superficie, du nombre d’étages, de l’isolation, des fenêtres, de l’orientation, de l’infiltration d’air et des températures de calcul locales.
Une thermopompe surdimensionnée peut provoquer :
- des cycles trop courts;
- une mauvaise déshumidification;
- davantage de variations de température;
- une circulation d’air plus bruyante;
- une usure accrue de certains composants;
- un investissement initial inutilement élevé.
Une unité sous-dimensionnée peut fonctionner continuellement, dépendre davantage du chauffage auxiliaire et avoir de la difficulté à maintenir la consigne pendant les périodes les plus froides.
La mise en service ne se limite pas au démarrage
Après l’installation physique, nous procédons aux vérifications nécessaires à la mise en service :
- confirmation de l’alimentation électrique;
- inspection des raccordements;
- test d’étanchéité;
- évacuation du circuit frigorifique;
- ouverture complète des robinets de service;
- configuration du contrôle;
- vérification du débit d’air;
- mesure des températures;
- essai en chauffage et en climatisation lorsque les conditions le permettent;
- contrôle des vibrations;
- vérification du drainage;
- explication du fonctionnement au propriétaire.
Le soin apporté à cette étape influence directement le rendement réel de la thermopompe Hitachi, son niveau sonore et sa fiabilité.
Les erreurs à éviter dans un espace couvert
Enfermer complètement l’unité
Ajouter ultérieurement des panneaux, une remise ou du rangement devant la thermopompe peut limiter la circulation de l’air. L’espace doit demeurer ouvert selon les dégagements du fabricant.
Accumuler des objets près des ventilateurs
Les bacs, outils, produits d’entretien et matériaux entreposés autour de l’appareil peuvent devenir des obstacles. L’avant de l’unité et les accès techniques doivent demeurer libres.
Négliger l’eau hivernale
Même sous un toit, une thermopompe produit de l’eau pendant le dégivrage. Il faut surveiller la formation de glace et éviter l’utilisation de sel corrosif directement sur le cabinet.
Modifier le support sans évaluation
Le retrait d’un support ou l’ajout d’un bloc instable peut mettre l’appareil au niveau incorrect, augmenter les vibrations ou déformer le châssis.
Oublier l’entretien du système intérieur
Le filtre, le serpentin, le ventilateur et le drain de condensation influencent autant le rendement que l’unité extérieure. Un filtre obstrué peut réduire fortement le débit d’air d’un système central.
Admissibilité potentielle à la subvention LogisVert
La gamme HeatForce est présentée comme certifiée ENERGY STAR pour climat froid. Cette certification constitue un critère important pour l’aide financière offerte par Hydro-Québec, mais elle ne suffit pas à confirmer automatiquement le montant applicable à chaque combinaison.
Pour une thermopompe ENERGY STAR pour climat froid respectant toutes les conditions, le programme LogisVert prévoit actuellement une aide de 120 $ par tranche de 1 000 BTU/h de capacité de chauffage à -8 °C. Hydro-Québec indique que l’aide résidentielle pour une thermopompe peut atteindre 6 700 $, selon le système et sa capacité admissible.
Le montant doit être vérifié avec :
- le numéro AHRI de la combinaison complète;
- la capacité de chauffage reconnue à -8 °C;
- la date d’installation;
- la liste LogisVert en vigueur;
- l’adresse et le type de bâtiment;
- la facture détaillée;
- les modèles exacts des appareils intérieur et extérieur.
Hydro-Québec recommande d’effectuer la recherche avec le numéro AHRI, puisque celui-ci identifie précisément la combinaison homologuée. La demande doit généralement être déposée dans les neuf mois suivant l’installation.
Chez AirGreen, nous évitons de promettre une subvention à partir du seul nom commercial Hitachi airCore 700. Nous vérifions la combinaison précise afin que le client puisse connaître le montant correspondant au système réellement installé.
Une solution centrale pensée pour être entretenue
Cette installation à Île-Bizard–Sainte-Geneviève illustre bien l’importance du travail de planification lorsque l’espace extérieur est limité. L’unité a été placée de manière à utiliser la protection offerte par la structure existante tout en conservant une façade dégagée, un accès de service et une séparation fonctionnelle avec la porte voisine.
La sélection de la Hitachi airCore 700 HeatForce apporte une réponse adaptée aux besoins d’une résidence recherchant :
- une climatisation centrale uniforme;
- un chauffage modulant;
- une capacité utile par temps froid;
- un réfrigérant R32;
- une distribution par conduits;
- une efficacité saisonnière élevée;
- une solution compatible avec plusieurs options de contrôle.
Notre travail ne consiste pas uniquement à installer une machine. Nous devons adapter chaque composant au bâtiment, aux contraintes de l’emplacement et aux besoins de confort réels. Cette méthode s’applique à nos projets de thermopompe centrale à Montréal, mais également à Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
