Une installation centrale dans une zone technique déjà occupée : thermopompe surélevée, fenêtre de sous-sol, unité existante et équipement de piscine
À L’Île-Bizard–Sainte-Geneviève, nous avons réalisé une installation de thermopompe centrale MIDEA EVOX G3 qui illustre parfaitement une réalité fréquente en rénovation : l’endroit idéal sur papier n’existe pas toujours sur le bâtiment réel. Ici, l’unité extérieure devait être intégrée dans un passage latéral déjà très utilisé, contre un mur de brique, à proximité d’une fenêtre de sous-sol, d’une autre unité extérieure déjà présente et de l’équipement de filtration d’une piscine.

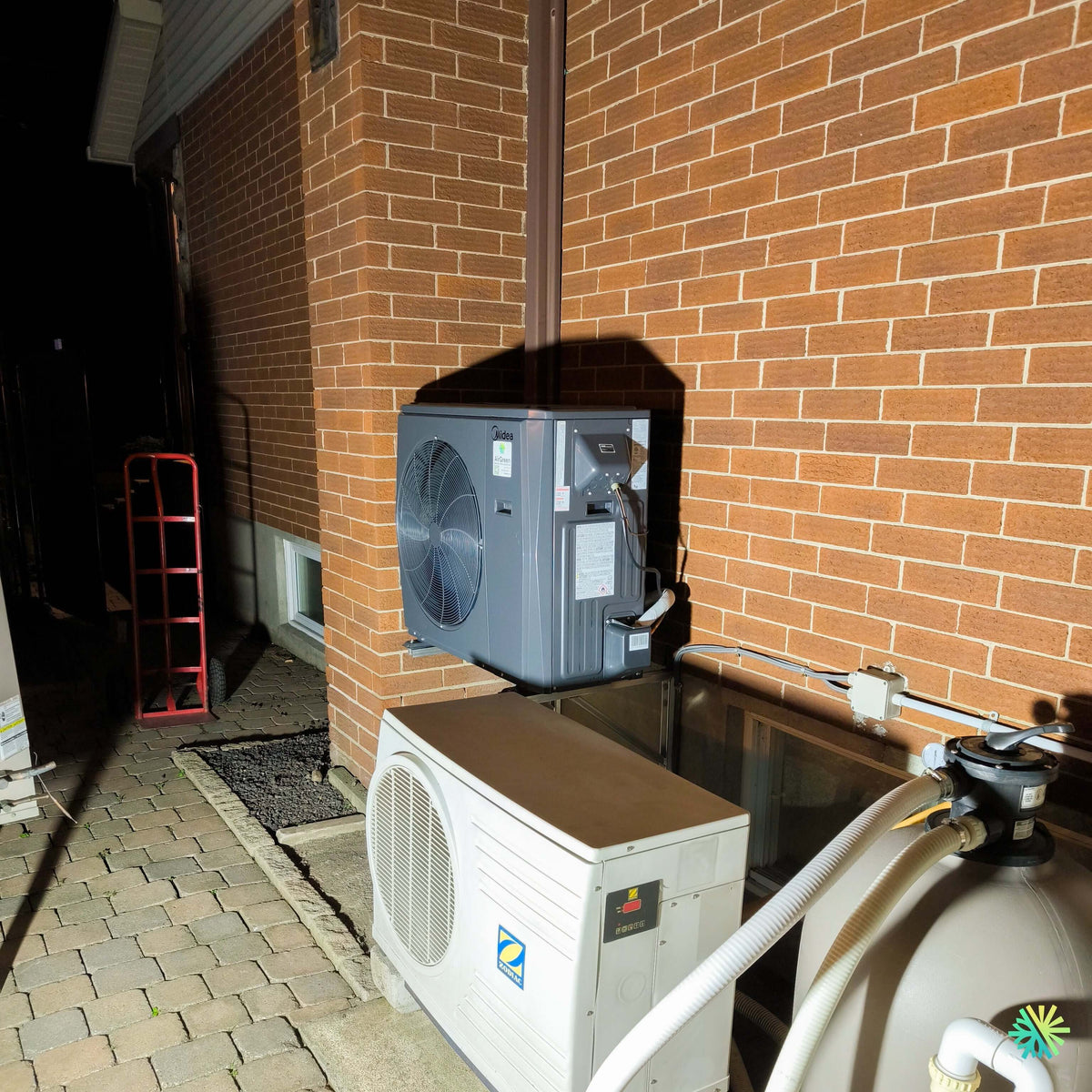

La photo prise après nos travaux montre immédiatement pourquoi ce chantier demandait une planification précise. La MIDEA EVOX G3 n’a pas été déposée au sol. Nous l’avons installée sur des supports muraux métalliques surélevés, à un niveau supérieur aux autres équipements situés dans cette portion de la propriété. Ce positionnement nous a permis d’utiliser intelligemment l’espace vertical sans sacrifier davantage le passage au sol.
L’autre détail important concerne l’orientation. Le grand ventilateur frontal de la MIDEA est dirigé vers l’espace libre devant l’appareil, alors que les raccordements frigorifiques et électriques se trouvent sur le côté droit, contre le mur. Nous avons donc pu conserver à la fois une bonne zone de rejet d’air et un accès raisonnable aux composantes de service.
Sur un projet de thermopompe centrale à L’Île-Bizard–Sainte-Geneviève, l’emplacement extérieur doit être pensé avec la même rigueur que le choix du tonnage. La machine doit fonctionner en juillet comme en janvier, lorsque la neige, la glace et les cycles de dégivrage changent complètement les conditions autour de l’équipement.
Utiliser la hauteur plutôt que d’encombrer davantage le sol
Le premier défi de ce projet était l’espace disponible.
Au premier plan de la photo, une autre unité extérieure blanche occupe déjà une partie importante de la zone. À droite, l’équipement de piscine empiète également sur l’espace de travail. Derrière les appareils, une fenêtre de sous-sol doit rester accessible. Enfin, le passage pavé situé à gauche doit continuer à jouer son rôle.
Déposer la nouvelle MIDEA directement au sol aurait réduit encore davantage cette zone.
Nous avons donc exploité la hauteur disponible en fixant la thermopompe contre la structure du bâtiment sur des supports conçus pour reprendre son poids.
Cette solution procure plusieurs avantages :
- préserver le passage au sol;
- garder la nouvelle unité à distance de l’autre condenseur;
- mieux composer avec les accumulations de neige;
- créer de l’espace pour l’eau de dégivrage;
- conserver une meilleure accessibilité autour des différents appareils;
- éviter d’occuper la zone déjà utilisée par l’équipement de piscine.
Dans ce contexte précis, la surélévation n’était pas une option esthétique. Elle faisait partie de la logique globale du chantier.
Une thermopompe conçue pour fonctionner jusqu’à -30 °C doit être installée pour survivre à l’hiver réel
La documentation Midea de la gamme EVOX G3 Extreme Heat annonce une opération continue jusqu’à -30 °C. Le fabricant présente également, dans ses conditions d’essai, jusqu’à 100 % de capacité de chauffage autour de -25 °C, avec un COP pouvant atteindre environ 1,9.
Ces performances à basse température ne sont réellement utiles que si l’installation extérieure demeure fonctionnelle pendant l’hiver.
Une thermopompe centrale utilisée en chauffage doit faire face à deux phénomènes très concrets : la neige et l’eau de dégivrage.
Lorsque l’échangeur extérieur accumule du givre, l’appareil effectue périodiquement un cycle de dégivrage. La glace fond alors et l’eau tombe sous la machine. Par temps froid, cette eau peut regeler.
C’est pourquoi nous ne traitons jamais le dégagement inférieur comme un détail.
La MIDEA visible sur cette installation est suffisamment élevée pour laisser une zone libre sous son cabinet. Cela donne davantage de marge lorsque l’eau gèle ou lorsque la neige s’accumule autour du bâtiment.
Une installation élevée, mais sans compromettre la fenêtre du sous-sol
La fenêtre située derrière et sous la zone des appareils représentait une autre contrainte importante.
Une thermopompe ne devrait pas condamner inutilement une ouverture existante lorsqu’un positionnement mieux réfléchi est possible.
Nous devons considérer :
l’accès à la fenêtre,
la possibilité de nettoyage,
la circulation d’air,
les conduites frigorifiques,
le drainage,
et la maintenance future de la thermopompe.
Dans ce projet, l’utilisation des supports muraux a permis de conserver l’appareil au-dessus d’une partie de cette zone plutôt que de remplir tout l’espace au niveau du sol.
Ce type de décision est important dans les secteurs résidentiels de L’Île-Bizard–Sainte-Geneviève, où les maisons existantes n’ont pas nécessairement été conçues à l’origine pour recevoir plusieurs équipements extérieurs modernes.
Faire cohabiter deux unités extérieures dans une même zone
La présence d’une deuxième unité extérieure change beaucoup de choses.
Lorsque deux appareils se retrouvent dans une zone relativement compacte, nous devons éviter que le rejet d’air de l’un influence défavorablement l’admission de l’autre. Nous devons également garder suffisamment d’espace pour accéder aux panneaux de service.
La MIDEA EVOX G3 utilise une décharge frontale horizontale.
Selon Midea, l’unité extérieure combine un ventilateur à décharge horizontale avec un échangeur vertical. Le fabricant indique que cette configuration favorise une circulation plus uniforme sur la surface de l’échangeur et une meilleure efficacité de transfert thermique lorsque la température diminue.
Sur cette installation, cette géométrie est particulièrement utile : l’air est rejeté directement vers la zone ouverte devant la machine plutôt que vers le mur de brique.
La présence d’un système de piscine change aussi l’organisation du chantier
À droite de la photo, on distingue clairement un ensemble de filtration de piscine avec tuyauterie et boyaux.
Ces équipements occupent une zone qui doit elle aussi demeurer accessible.
Nous évitons donc de traiter la thermopompe comme si elle était le seul équipement technique de la propriété. Une bonne installation doit tenir compte de tout ce qui existe déjà.
Sur ce chantier, nous devions conserver suffisamment d’espace pour :
- intervenir sur la thermopompe;
- intervenir sur l’autre unité extérieure;
- accéder au système de piscine;
- circuler le long du bâtiment;
- atteindre les raccordements électriques;
- garder la fenêtre de sous-sol fonctionnelle.
Cette coordination devient particulièrement importante lorsque plusieurs entrepreneurs peuvent intervenir dans la même zone au fil des années.
Des conduites frigorifiques protégées et regroupées contre le mur
La photographie permet également de voir le cheminement des lignes frigorifiques.
Les tuyaux sortent du côté droit de la thermopompe puis rejoignent une goulotte verticale installée sur la façade. Les conduites isolées ne sont donc pas simplement laissées pendantes contre le bâtiment.
Cette protection a plusieurs fonctions.
Elle limite l’exposition de l’isolant aux rayons UV, protège les lignes contre les dommages physiques, améliore la fixation du parcours et donne une finition beaucoup plus ordonnée.
Une installation de thermopompe centrale implique parfois plusieurs mètres de liaison frigorifique. La façon dont cette liaison est protégée peut donc avoir une incidence importante sur la durabilité de l’installation.
Les valves de service doivent rester accessibles
La photo présente également un bon angle du côté droit de l’unité MIDEA, là où se trouvent les raccords frigorifiques.
Cette zone doit rester accessible parce qu’elle peut être nécessaire pour :
- les diagnostics;
- les tests de pression;
- le service du circuit frigorifique;
- certaines réparations;
- la vérification des connexions;
- l’entretien à long terme.
Lorsque nous positionnons une thermopompe contre un mur ou à proximité d’autres équipements, nous devons penser à la personne qui reviendra travailler sur la machine dans dix ans, pas seulement à l’équipe qui l’installe aujourd’hui.
La technologie M-Powevi et le maintien du chauffage à basse température
La EVOX G3 utilise la technologie de compresseur M-Powevi décrite par Midea.
Selon le fabricant, lorsqu’elle fonctionne dans des conditions de froid extrême, la machine peut injecter de la vapeur à température intermédiaire afin d’augmenter la quantité de réfrigérant comprimé et soutenir la production de chaleur.
Midea mentionne également un essai sur un système de trois tonnes où le système atteint jusqu’à 118 % de sa capacité nominale de chauffage autour de -25 °C, avec un COP de 1,92 dans les conditions indiquées.
Nous ne transposons jamais automatiquement cette donnée à chaque appareil installé.
Elle dépend du modèle, de la capacité et des conditions précises du test. Elle montre néanmoins clairement que la plateforme EVOX G3 a été développée avec le chauffage par grand froid comme objectif majeur.
De l’unité extérieure jusqu’au réseau de conduits : pourquoi une EVOX G3 doit être pensée comme un système central complet
Des capacités allant d’environ 18 000 à 54 000 BTU/h
Le terme MIDEA EVOX G3 désigne une gamme complète.
La documentation présente des capacités de climatisation allant d’environ 18 000 à 54 000 BTU/h, avec des rendements pouvant atteindre 19 SEER2, 12,5 EER2 et 10,8 HSPF2 suivant la configuration.
Dans la série Extreme Heat présentée par Midea, on retrouve notamment :
- 18 000 BTU : MAUSE-H18B-2A + MO1HE-H18B-2A
- 24 000 BTU : MAUSE-H24B-2A + MO1HE-H24B-2A
- 30 000 BTU : MAUSE-H30B-2A + MO1HE-H30B-2A
- 36 000 BTU : MAUSE-H36B-2A + MO1HE-H36B-2A
- 48 000 BTU : MAUSE-H48B-2A + MO1HE-H48B-2A
- 54 000 BTU : MAUSE-H60B-2A + MO1HE-H60B-2A.
La plaque signalétique de l’appareil photographié est présente sur son côté, mais son texte ne permet pas de confirmer avec suffisamment de certitude la capacité exacte de cette installation.
Nous ne lui attribuons donc pas un tonnage sur la base d’une estimation visuelle.
Les rendements dépendent du couple intérieur-extérieur exact
Le tableau Midea présente notamment les performances suivantes pour les combinaisons Extreme Heat décrites :
- 18 000 BTU : 19 SEER2, 12,5 EER2, 10,1 HSPF2
- 24 000 BTU : 18,6 SEER2, 12 EER2, 10 HSPF2
- 30 000 BTU : 17,2 SEER2, 12 EER2, 10,8 HSPF2
- 36 000 BTU : 17,7 SEER2, 12 EER2, 10,0 HSPF2
- 48 000 BTU : 17,5 SEER2, 12 EER2, 9,5 HSPF2
- 54 000 BTU : 17,5 SEER2, 12 EER2, 9,5 HSPF2.
Cela montre pourquoi le mot « EVOX » sur une soumission n’est pas suffisant.
Nous voulons connaître le modèle extérieur exact, le modèle intérieur et leur combinaison certifiée.
Le bon tonnage n’est pas nécessairement le plus grand
Pour une maison de L’Île-Bizard–Sainte-Geneviève, nous dimensionnons la thermopompe selon le bâtiment réel.
Nous considérons notamment :
- les pertes de chaleur;
- l’isolation;
- la superficie chauffée;
- les fenêtres;
- l’étanchéité;
- la hauteur des plafonds;
- les conduits existants;
- les retours d’air;
- le débit requis;
- la puissance électrique disponible;
- le chauffage auxiliaire.
Un système surdimensionné peut créer ses propres problèmes de fonctionnement. Une capacité insuffisante peut, à l’inverse, augmenter inutilement le recours au chauffage auxiliaire.
Le dimensionnement reste donc une étape essentielle.
Computational Constant Airflow 2.0 : une caractéristique importante lorsqu’on conserve les conduits existants
Dans une thermopompe centrale, le réseau de conduits peut devenir le facteur limitant du système.
Midea équipe la EVOX G3 de la technologie Computational Constant Airflow 2.0. La documentation indique que le ventilateur intérieur peut ajuster sa puissance en fonction de la résistance rencontrée dans le réseau. Midea présente des exemples jusqu’à environ 1,2 po de colonne d’eau de pression statique et mentionne jusqu’à 60 niveaux de réglage du débit d’air.
Cette capacité peut être utile dans une maison existante où le réseau n’est pas neuf.
Des facteurs comme un filtre plus dense, certains coudes, la longueur des conduits ou une reprise d’air limitée peuvent augmenter la résistance.
Mais il faut garder une distinction importante : un ventilateur adaptable ne remplace pas de bons conduits.
Si le réseau est mal dimensionné, nous devons identifier et corriger le problème lorsque c’est possible.
Le M-Coil et le ventilateur symétrique du module intérieur
La documentation EVOX G3 présente également un M-Coil combiné à un ventilateur symétrique.
Dans la comparaison montrée par Midea, cette architecture vise à obtenir une distribution plus régulière de l’air à travers l’évaporateur. Le fabricant présente environ 2 % d’écart de débit entre les sections de l’échangeur et moins de 0,02 po de colonne d’eau de perte de pression dans l’exemple illustré.
Le propriétaire ne voit jamais cette partie lorsqu’il regarde l’unité extérieure dans sa cour.
Elle influence pourtant le fonctionnement de tout le système.
Une unité intérieure modulaire pour les sous-sols et salles mécaniques difficiles
La EVOX G3 utilise une architecture Block N Lock permettant différentes orientations de l’appareil intérieur.
Midea présente jusqu’à six configurations, comprenant notamment des installations verticales, horizontales et de type low-boy.
Cette conception devient intéressante en rénovation.
Dans plusieurs maisons de l’Ouest-de-l’Île et de L’Île-Bizard–Sainte-Geneviève, la salle mécanique peut contenir depuis longtemps un chauffe-eau, des conduites, du rangement ou d’autres équipements.
Pouvoir configurer plus facilement l’appareil intérieur nous donne davantage de latitude pour intégrer le système sans reconstruire inutilement toute la pièce.
Une largeur étudiée pour faciliter certains remplacements de fournaises
Midea présente pour ses appareils intérieurs des largeurs d’environ 14,5 à 21,5 pouces selon la capacité.
La documentation indique aussi une adaptation aux alimentations intérieures 115 V et 208/230 V dans les configurations concernées.
Cela facilite certains projets de modernisation d’une ancienne fournaise.
Mais avant de parler de remplacement direct, nous vérifions toujours :
le plénum,
les conduits,
les retours,
l’alimentation électrique,
les protections,
et la configuration du chauffage auxiliaire.
Chauffage auxiliaire : jusqu’à 25 kW selon la configuration
La documentation Midea prévoit des ensembles de chauffage auxiliaire de 10 kW, 15 kW et 25 kW, avec gestion par stages.
Le plus gros élément n’est pas automatiquement le meilleur.
Nous devons trouver un équilibre entre la perte thermique de la maison, les performances de la thermopompe à basse température et la capacité du panneau électrique.
Communication 485 ou commande 24 V
La gamme EVOX G3 prévoit également différentes méthodes de contrôle.
Midea indique une compatibilité avec la communication 485 ainsi qu’avec les commandes 24 V, avec identification automatique du mode de contrôle dans certaines configurations et possibilité d’utiliser des thermostats tiers.
Cette souplesse peut être utile lors d’un remplacement sur un système existant.
Le fabricant décrit aussi son thermostat communicant et l’application SmartHome avec des fonctions de programmation, de suivi de consommation, de diagnostic et de mise à jour à distance.
Une filtration jusqu’au MERV 13
La brochure présente un module pouvant recevoir des filtres de 1, 2 ou 4 pouces, dont du MERV 13 dans la configuration décrite.
Un média plus performant peut retenir davantage de poussières, de pollen et de particules.
Il faut cependant toujours considérer son impact sur la pression statique.
Nous ne choisissons donc pas un filtre simplement parce que son indice MERV est supérieur. Nous voulons d’abord nous assurer que le système conserve le débit requis.
R-454B : un nouveau réfrigérant qui change aussi les pratiques de service
La gamme EVOX présentée par Midea utilise le R-454B.
La documentation l’identifie comme un réfrigérant A2L ayant un GWP de 466.
Pour le propriétaire, cette différence est peu visible au quotidien.
Pour nos frigoristes, elle signifie que l’équipement, les pratiques et les procédures de service doivent être adaptés à cette nouvelle génération.
Subvention LogisVert : pourquoi nous n’annonçons pas un montant sans la combinaison exacte
Midea indique que sa gamme présentée dépasse les spécifications ENERGY STAR Most Efficient mentionnées dans sa documentation.
Cela ne permet toutefois pas, à lui seul, de confirmer le montant d’une aide financière au Québec pour ce chantier précis.
Pour déterminer l’admissibilité d’une thermopompe centrale à L’Île-Bizard–Sainte-Geneviève, nous vérifions toujours :
- le modèle extérieur;
- le modèle intérieur;
- la combinaison certifiée;
- le numéro AHRI;
- la capacité;
- les règles du programme applicables au moment de l’installation.
La bonne pratique consiste à partir des numéros exacts, pas uniquement du nom commercial EVOX G3.
Les erreurs que ce chantier permet d’illustrer
Ajouter une nouvelle unité sans tenir compte de l’équipement déjà présent
La présence de l’autre condenseur et du matériel de piscine devait être intégrée à notre plan dès le départ.
Installer la nouvelle thermopompe directement au sol
Cela aurait réduit le passage et offert moins de marge pour la neige et le dégivrage.
Bloquer la fenêtre de sous-sol
L’installation doit respecter autant que possible les fonctions existantes du bâtiment.
Oublier les futures interventions
Les raccordements et panneaux de service doivent rester accessibles après la fin des travaux.
Négliger le rejet d’air
Un grand ventilateur frontal ne doit pas souffler directement dans un obstacle ou dans l’admission d’un autre équipement.
Une installation centrale qui s’adapte réellement à la propriété
Ce projet de thermopompe centrale MIDEA EVOX G3 à L’Île-Bizard–Sainte-Geneviève montre bien pourquoi une installation professionnelle ne se limite pas aux caractéristiques d’une fiche technique.
Nous devions travailler dans une zone déjà occupée par plusieurs équipements. Nous avons donc utilisé les supports muraux pour libérer le sol, conservé une zone ouverte devant le ventilateur, organisé les raccordements du côté technique et protégé les lignes qui remontent sur la façade.
La MIDEA EVOX G3 apporte une plateforme intéressante pour le climat québécois : technologie Inverter, fonctionnement à basse température, module intérieur adaptable, gestion avancée du débit et nouvelle génération de réfrigérant.
Chez AirGreen, notre responsabilité est ensuite de transformer ces caractéristiques en une installation CVAC cohérente avec la maison réelle.
C’est cette même approche que nous appliquons à L’Île-Bizard–Sainte-Geneviève, Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud : analyser le bâtiment, anticiper les contraintes, puis installer le système de manière à ce qu’il demeure performant, accessible et logique pendant de nombreuses années.
