Une installation centrale MIDEA EVOX G3 à Saint-Zotique où l’emplacement, la hauteur et l’accès au service ont dicté notre approche
Sur ce projet réalisé à Saint-Zotique, notre équipe AirGreen a installé une thermopompe centrale MIDEA EVOX G3 dans un emplacement extérieur qui demandait une planification précise. La photo du chantier montre une situation que nous rencontrons souvent en rénovation résidentielle : l’espace disponible est réel, mais il n’est pas illimité. La thermopompe doit cohabiter avec un angle de bâtiment, une fondation, des boîtiers électriques existants, de la végétation et des éléments extérieurs déjà présents.
Nous avons donc positionné l’unité sur des supports muraux métalliques surélevés, solidement installés contre la fondation. Le grand ventilateur frontal reste orienté vers un espace libre, tandis que les raccordements et les composantes de service demeurent regroupés sur le côté de l’appareil.
Cette façon d’installer une thermopompe centrale n’est pas seulement une question de finition. Elle tient compte du fonctionnement de la machine pendant toute l’année, notamment en hiver, lorsqu’une thermopompe doit gérer la neige, le gel, les cycles de dégivrage et de longues périodes de fonctionnement.
La MIDEA EVOX G3 appartient à une famille de systèmes centraux Inverter développés pour des applications gainables et pour un rendement élevé en chauffage. La documentation Midea présente notamment une exploitation continue jusqu’à -30 °C, un niveau de performance qui exige justement que l’installation extérieure soit pensée pour ces conditions.
Le détail le plus visible : la thermopompe a été installée en hauteur

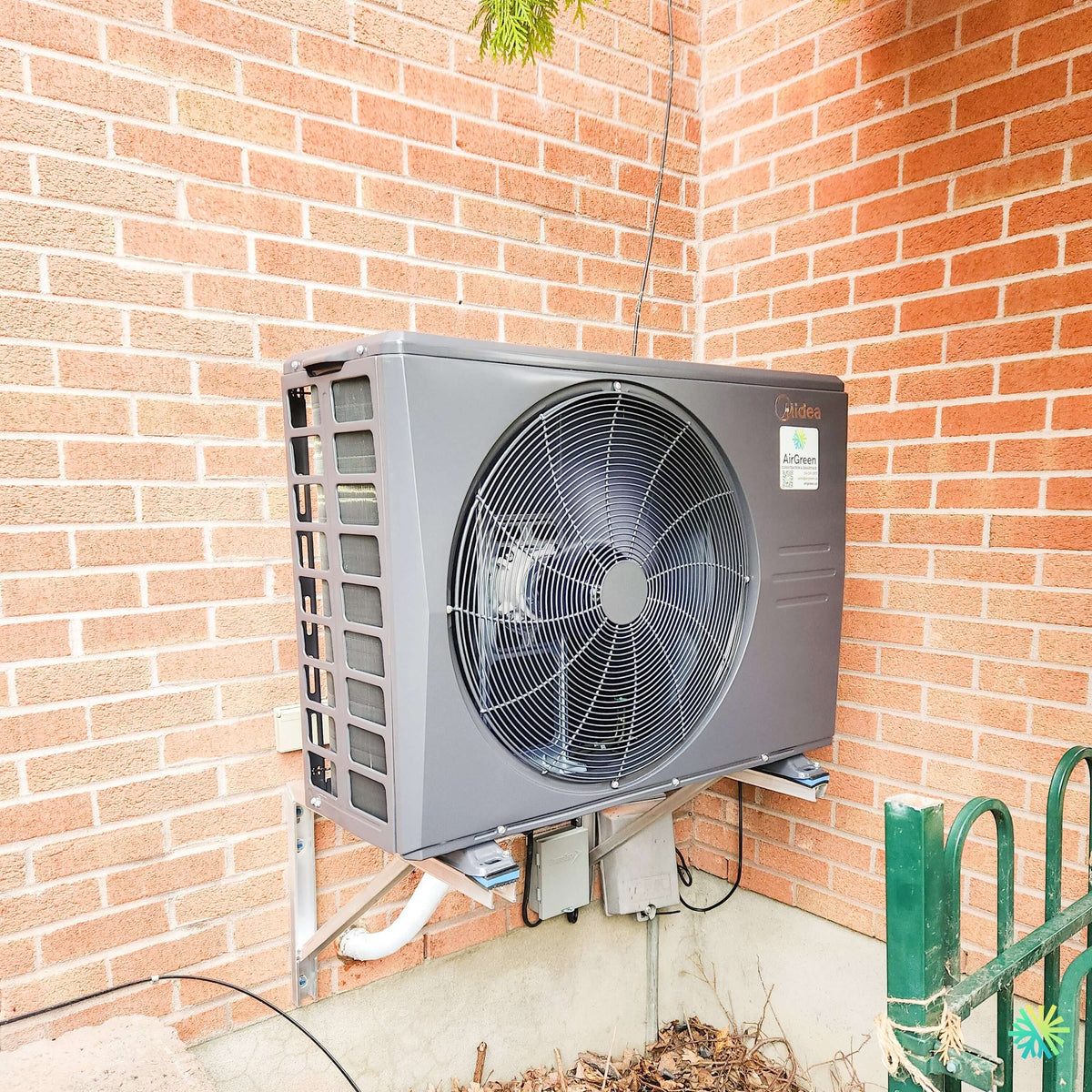

Sur la photo de Saint-Zotique, la EVOX G3 est clairement dégagée du sol.
Nous avons utilisé une structure métallique avec deux bras horizontaux et des renforts diagonaux. La machine repose sur cette structure plutôt que directement sur une dalle ou sur le terrain.
Pour une installation CVAC au Québec, cette décision est particulièrement importante.
Pendant le chauffage, l’échangeur extérieur peut accumuler du givre. Le système entre alors périodiquement en cycle de dégivrage. Ce processus fait fondre le givre et produit de l’eau sous l’appareil.
Lorsque la température extérieure est sous zéro, cette eau peut ensuite geler au sol.
Si la thermopompe est installée trop bas, la glace peut progressivement se rapprocher du dessous du cabinet. Ajoutons une accumulation de neige importante, et un appareil pourtant conçu pour chauffer par grand froid peut finir entouré par les conditions mêmes qu’il doit affronter.
La surélévation donne davantage d’espace pour :
- l’écoulement de l’eau de dégivrage;
- l’accumulation normale de neige;
- l’accès sous l’appareil;
- le nettoyage saisonnier;
- le maintien des dégagements autour de la base.
Sur une thermopompe MIDEA EVOX G3, cette préparation est cohérente avec la vocation même de l’équipement.
Une thermopompe conçue pour continuer à travailler lorsque la température chute fortement
Midea met l’accent sur les performances hivernales de la plateforme EVOX G3.
La documentation indique une opération continue jusqu’à -30 °C et présente, dans les conditions d’essai décrites, jusqu’à 100 % de capacité de chauffage à environ -25 °C, avec un COP pouvant atteindre environ 1,9.
Le fabricant décrit également sa technologie de compresseur M-Powevi. Lorsque les conditions deviennent très froides, le système utilise une injection de vapeur à température intermédiaire afin d’augmenter la quantité de réfrigérant comprimé et de soutenir la performance de chauffage.
Dans un essai mentionné par Midea sur un système de trois tonnes, la documentation rapporte jusqu’à 118 % de la capacité nominale de chauffage à environ -25 °C, avec un COP de 1,92 dans les conditions testées.
Nous interprétons toujours ce type de chiffre dans son contexte : il s’agit d’une donnée de test du fabricant, pas d’une promesse identique pour tous les tonnages et tous les bâtiments.
Le point important pour un propriétaire à Saint-Zotique est plutôt le suivant : la EVOX G3 a été développée pour continuer à fournir du chauffage dans des conditions où une thermopompe conventionnelle plus ancienne pouvait dépendre beaucoup plus rapidement de son chauffage auxiliaire.
Pourquoi la décharge frontale est particulièrement intéressante dans cet emplacement
La MIDEA EVOX G3 utilise un ventilateur frontal à décharge horizontale.
Sur la photo, le ventilateur est dirigé vers l’espace ouvert devant l’appareil. Le coin formé par les deux murs de brique se trouve derrière et à droite de la thermopompe, mais le rejet principal ne souffle pas directement dans cet angle.
Midea décrit cette conception comme l’association d’un ventilateur à décharge horizontale et d’un échangeur vertical haute efficacité. Le fabricant indique que cette géométrie vise une distribution d’air plus uniforme sur l’échangeur et une bonne efficacité lorsque la température extérieure diminue.
Dans un espace extérieur relativement compact comme celui visible à Saint-Zotique, cette architecture permet de travailler avec le bâtiment plutôt que contre lui.
Cela ne dispense évidemment pas de respecter les dégagements du fabricant. Nous devons toujours maintenir les zones d’admission et de rejet suffisamment libres.
Le coin du bâtiment impose une réflexion sur le service futur
Une autre particularité du chantier est l’emplacement en angle.
La thermopompe est placée près de deux murs en maçonnerie. Sous l’appareil, plusieurs boîtiers techniques sont déjà présents. À droite, on voit également un élément métallique extérieur, tandis qu’une branche descend dans la partie supérieure de l’image.
Ce contexte nous oblige à penser à la maintenance dès le jour de l’installation.
Il ne suffit pas de trouver un endroit où la machine tient physiquement.
Nous devons conserver :
l’accès aux panneaux,
l’accès aux raccords frigorifiques,
l’accès au sectionnement électrique,
une zone de travail sécuritaire,
et la possibilité de nettoyer l’échangeur.
Un technicien qui intervient plusieurs années plus tard doit pouvoir travailler sans devoir démonter la moitié de l’aménagement extérieur.
La végétation au-dessus et autour du condenseur mérite une attention saisonnière
La photographie laisse voir une branche au-dessus de la thermopompe.
Ce n’est pas inhabituel dans une installation résidentielle. Toutefois, la végétation change avec le temps.
Une petite branche aujourd’hui peut devenir une masse plus importante quelques années plus tard. Des feuilles peuvent également s’accumuler sur le dessus de l’appareil ou autour de son échangeur.
Nous recommandons donc de conserver la zone autour de la thermopompe dégagée et de vérifier périodiquement :
- les branches;
- les feuilles;
- les débris;
- les accumulations de neige;
- la glace;
- tout objet entreposé près de l’unité.
Un bon entretien CVAC commence aussi par ce type d’observation simple.
EVOX G3 : plusieurs capacités sous le même nom commercial
Il serait incorrect de présenter « EVOX G3 » comme une seule thermopompe avec une capacité unique.
La brochure Midea décrit une gamme allant d’environ 18 000 à 54 000 BTU/h, avec des performances différentes selon la combinaison choisie. Le fabricant annonce pour la gamme jusqu’à 19 SEER2, 12,5 EER2, 10,8 HSPF2 et un COP à 5 °F pouvant atteindre 2,14 selon la configuration.
Parmi les ensembles Extreme Heat présentés figurent :
- MAUSE-H18B-2A + MO1HE-H18B-2A;
- MAUSE-H24B-2A + MO1HE-H24B-2A;
- MAUSE-H30B-2A + MO1HE-H30B-2A;
- MAUSE-H36B-2A + MO1HE-H36B-2A;
- MAUSE-H48B-2A + MO1HE-H48B-2A;
- MAUSE-H60B-2A + MO1HE-H60B-2A.
Sur la photographie de cette installation à Saint-Zotique, la plaque signalétique n’est pas suffisamment lisible pour confirmer sans ambiguïté la capacité exacte du modèle installé. Nous préférons donc ne pas attribuer artificiellement un tonnage précis à ce chantier.
Les rendements réels dépendent de la combinaison installée
La documentation technique montre clairement qu’il faut regarder plus loin que le nom EVOX G3.
Les configurations présentées affichent notamment :
- 18 000 BTU : 19 SEER2, 12,5 EER2, 10,1 HSPF2;
- 24 000 BTU : 18,6 SEER2, 12 EER2, 10 HSPF2;
- 30 000 BTU : 17,2 SEER2, 12 EER2, 10,8 HSPF2;
- 36 000 BTU : 17,7 SEER2, 12 EER2, 10,0 HSPF2;
- 48 000 BTU : 17,5 SEER2, 12 EER2, 9,5 HSPF2;
- 54 000 BTU : 17,5 SEER2, 12 EER2, 9,5 HSPF2.
Cette variation est normale.
Une thermopompe centrale ne devrait donc jamais être sélectionnée uniquement selon un chiffre SEER2 ou uniquement selon le plus gros tonnage disponible.
Nous devons d’abord déterminer ce que la maison demande réellement.
Comment nous dimensionnons une thermopompe centrale pour une maison à Saint-Zotique
Dans un projet central, nous prenons en compte beaucoup plus que la superficie.
Nous analysons notamment :
- le niveau d’isolation;
- le type de fenêtres;
- les infiltrations d’air;
- la superficie réellement chauffée;
- la hauteur des plafonds;
- le nombre d’étages;
- la configuration des conduits;
- les retours d’air;
- le débit disponible;
- la puissance électrique;
- le chauffage auxiliaire;
- le comportement de l’ancien système.
Une maison de 2 000 pi² ne demande pas automatiquement la même capacité qu’une autre maison de 2 000 pi².
La qualité de l’enveloppe peut complètement changer la charge thermique.
Derrière l’unité extérieure de Saint-Zotique : pourquoi la EVOX G3 est d’abord un système central complet
Le réseau de conduits peut faire réussir ou échouer le remplacement
La thermopompe visible sur la photo constitue seulement la partie extérieure du système.
À l’intérieur, l’appareil de traitement d’air doit distribuer correctement le chauffage et la climatisation dans la maison.
Un condenseur performant relié à un réseau inadéquat ne donnera jamais son meilleur résultat.
Midea utilise dans la EVOX G3 la technologie Computational Constant Airflow 2.0. La documentation indique que le ventilateur peut adapter sa puissance et sa vitesse à différentes conditions de pression dans le réseau. Elle présente un fonctionnement jusqu’à environ 1,2 po de colonne d’eau de pression statique et jusqu’à 60 niveaux de réglage du débit d’air.
Pour une rénovation, cette possibilité de réglage est particulièrement pertinente.
Un ventilateur qui peut mieux s’adapter ne remplace pas de bons conduits
Cette distinction est essentielle.
La régulation avancée du débit peut aider le système à faire face à des différences de résistance dues au filtre, aux conduits ou aux grilles.
Mais elle ne transforme pas un conduit nettement sous-dimensionné en bon conduit.
Si un réseau présente trop de restrictions, nous devons identifier la cause :
retour d’air insuffisant,
conduit trop petit,
filtre trop restrictif,
registre mal positionné,
ou transition de tôle inadéquate.
Le meilleur résultat vient toujours de la combinaison entre un équipement bien configuré et un réseau correctement dimensionné.
Une conception intérieure modulaire utile dans les sous-sols existants
Midea a conçu l’appareil intérieur EVOX G3 avec une architecture modulaire.
La documentation présente jusqu’à six orientations possibles, dont l’installation verticale, horizontale et certaines configurations low-boy. Le système « Block N Lock » permet de séparer et reconfigurer les modules pour faciliter leur passage dans des espaces restreints.
Cette caractéristique est directement pertinente pour les rénovations.
Nous travaillons souvent dans des sous-sols où la salle mécanique comporte déjà :
- un chauffe-eau;
- un panneau électrique;
- des conduites de plomberie;
- des murs finis;
- des plafonds bas;
- un accès étroit.
Pouvoir adapter la configuration de l’appareil peut éviter des modifications disproportionnées au bâtiment.
Une largeur pensée pour le remplacement de certaines anciennes fournaises
Selon Midea, les appareils intérieurs de cette famille utilisent des largeurs comprises approximativement entre 14,5 et 21,5 pouces, selon la capacité. Le système peut également s’adapter à une alimentation intérieure 115 V ou 208/230 V dans les configurations présentées.
Cette conception vise à faciliter certaines modernisations de systèmes centraux.
Nous devons néanmoins toujours vérifier le projet réel avant de conclure qu’un remplacement sera direct.
Les plénums, les retours, le câblage et l’alimentation électrique doivent tous correspondre.
Chauffage auxiliaire : jusqu’à 25 kW disponibles selon la configuration
La documentation Midea prévoit des ensembles de chauffage auxiliaire de 10 kW, 15 kW et jusqu’à 25 kW, avec fonctionnement par stages.
Le dimensionnement de cet appoint est important.
Trop de puissance peut augmenter inutilement la demande électrique. Trop peu peut limiter l’appoint disponible lors de certaines conditions.
Nous devons donc croiser :
- la capacité de la thermopompe;
- les pertes de chaleur du bâtiment;
- la puissance du panneau électrique;
- la température de conception;
- les objectifs de fonctionnement.
Commandes 485 et 24 V : une flexibilité intéressante lors d’un remplacement
La EVOX G3 peut fonctionner avec une communication 485 ou avec des commandes 24 V selon la configuration.
Midea présente également différentes possibilités avec des thermostats tiers et indique une détection automatique du mode de contrôle dans les configurations correspondantes.
Cette flexibilité peut simplifier certains projets de rénovation où un câblage de thermostat est déjà présent.
Avec la solution communicante Midea et l’application SmartHome, la documentation mentionne aussi la programmation des horaires, la consultation de la consommation, certaines fonctions d’autodiagnostic et les mises à jour logicielles à distance.
Filtration MERV 13 : utile seulement si le système conserve son débit
Midea indique que son module de filtration peut accepter des filtres de 1, 2 ou 4 pouces, incluant du MERV 13 dans la configuration décrite.
Un média MERV 13 peut retenir davantage de poussières, de pollen et de particules qu’un filtre très basique.
Cependant, chaque filtre ajoute une résistance au passage de l’air.
Avant de recommander une filtration plus poussée, nous évaluons donc la pression statique et le débit disponible.
Le R-454B marque aussi un changement important pour les installations récentes
La gamme EVOX décrite utilise le réfrigérant R-454B.
Midea l’identifie comme un réfrigérant A2L avec un GWP de 466.
Le propriétaire ne voit presque jamais cette partie du système.
Pour nos frigoristes, elle compte beaucoup.
Les procédures, l’outillage et la mise en service doivent être adaptés à cette génération de réfrigérant. Une installation R-454B ne doit pas être traitée exactement comme un ancien système au R-410A.
Qu’en est-il de LogisVert et des subventions?
La documentation Midea indique que la gamme présentée dépasse les spécifications ENERGY STAR Most Efficient mentionnées par le fabricant.
Cela constitue un bon indicateur d’efficacité énergétique.
En revanche, le document fourni ne confirme pas l’admissibilité Hydro-Québec de cette installation précise de Saint-Zotique, et il ne contient pas de montant LogisVert.
Pour confirmer une aide financière, il faut vérifier la combinaison exacte installée :
modèle extérieur, modèle intérieur, capacité, référence AHRI et critères en vigueur au moment des travaux.
Nous évitons donc d’annoncer un montant de subvention uniquement à partir du nom EVOX G3.
Les erreurs pratiques que nous voulons éviter sur une installation comme celle-ci
Installer l’unité trop près du sol
Le dégivrage et les accumulations hivernales doivent être prévus dès le départ.
Oublier que les arbres et arbustes grandissent
La zone autour du condenseur doit rester accessible et dégagée au fil des années.
Utiliser le coin du bâtiment sans analyser la circulation d’air
Un coin peut être un emplacement très pratique, mais uniquement si les dégagements de l’appareil sont respectés.
Masquer les boîtiers électriques
Les composantes de service visibles sous l’appareil doivent rester accessibles.
Négliger le réseau intérieur
La performance d’une thermopompe centrale dépend autant de la distribution d’air que du condenseur.
Une installation compacte, surélevée et adaptée au bâtiment réel
La photo de cette réalisation de Saint-Zotique résume bien notre façon de travailler chez AirGreen.
Nous avions un angle de bâtiment en brique, une fondation, plusieurs éléments techniques existants et une végétation proche. Nous avons intégré la MIDEA EVOX G3 dans cet espace tout en conservant la décharge frontale libre et en positionnant l’unité suffisamment haut pour mieux composer avec les conditions hivernales.
La qualité d’une installation de thermopompe centrale ne se juge pas uniquement au modèle choisi.
Elle se retrouve dans le dimensionnement, le support, l’accès, le trajet des lignes frigorifiques, la distribution d’air, le thermostat, le chauffage auxiliaire et la mise en service.
C’est cette approche complète que nous appliquons à nos installations de thermopompes centrales à Saint-Zotique, Montréal, Laval, Longueuil, sur la Rive Sud et sur la Rive Nord.
La technologie EVOX G3 nous offre de nombreuses possibilités. Notre travail consiste à les adapter à la maison réelle afin d’obtenir un système cohérent, accessible et pensé pour les saisons québécoises.
