Installation d’une thermopompe centrale MIDEA EVOX G3 Extreme Heat à Saint-Bernard-de-Lacolle, en Montérégie

À Saint-Bernard-de-Lacolle, une installation centrale pensée autant pour les grands froids que pour la réalité du bâtiment

Sur cette installation réalisée à Saint-Bernard-de-Lacolle, près de la frontière américaine et au sud de Montréal, un détail saute immédiatement aux yeux : l’unité extérieure MIDEA EVOX G3 n’a pas été simplement déposée au niveau du sol. Nous l’avons installée sur un support métallique mural surélevé, à l’angle de la résidence, entre un mur de brique et un revêtement de vinyle.

Ce choix raconte une partie importante du projet. Lorsqu’une thermopompe centrale doit assurer une portion importante du chauffage d’une maison québécoise, son installation extérieure doit être adaptée aux accumulations de neige, aux cycles de dégivrage, à l’accès technique et au mouvement d’air autour de l’appareil. À Saint-Bernard-de-Lacolle, où les conditions hivernales peuvent être rigoureuses, ces considérations ne sont pas secondaires.

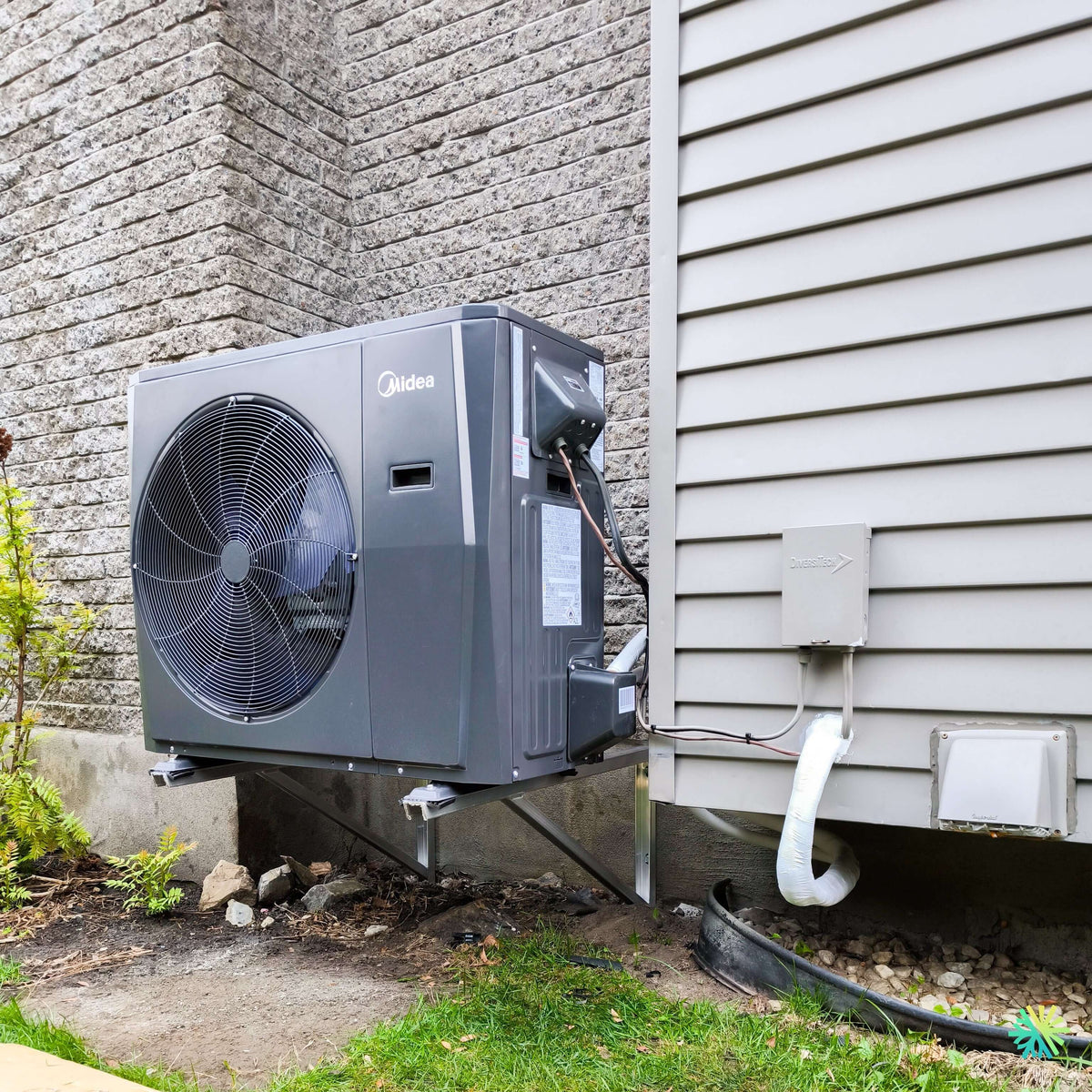

La photo prise sur notre chantier permet aussi d’observer le sectionneur électrique installé à proximité, les raccordements frigorifiques sur le côté de l’unité, le faisceau isolé qui pénètre dans la maison et le dégagement conservé autour du condenseur. La thermopompe se retrouve dans un espace relativement contraint entre deux façades, ce qui exigeait de bien réfléchir à son orientation avant de fixer définitivement le support.

Le modèle installé appartient à la nouvelle génération de systèmes centraux MIDEA EVOX G3 à technologie inverter, une gamme conçue pour fonctionner avec un réseau de conduits et une unité de traitement d’air centrale. MIDEA présente précisément l’EVOX G3 comme un système central gainable destiné à faciliter les mises à niveau de systèmes existants tout en augmentant les performances de chauffage à basse température.

Pourquoi le positionnement extérieur était particulièrement important sur cette maison

À première vue, l’espace choisi semble simple : un coin libre le long de la fondation. En pratique, plusieurs contraintes se rencontrent au même endroit.

La maison combine maçonnerie et revêtement de vinyle, une sortie murale est située à proximité et le passage des conduites vers l’intérieur devait rester relativement court. Nous devions également préserver un accès au compartiment de service de la thermopompe.

Nous avons donc positionné l’appareil de façon à ce que son grand ventilateur à décharge horizontale puisse évacuer l’air sans être directement enfermé contre la façade.

Cette architecture horizontale fait d’ailleurs partie des caractéristiques techniques mises de l’avant par MIDEA pour l’EVOX G3. Le fabricant combine un ventilateur à décharge horizontale avec un échangeur thermique vertical afin d’obtenir une circulation d’air plus uniforme sur la surface de l’échangeur.

Pour un propriétaire, cela rappelle une règle essentielle : le meilleur emplacement d’une thermopompe centrale n’est pas nécessairement l’endroit où elle est le moins visible. Nous devons aussi tenir compte du débit d’air, de la neige, des accès de service, des ouvertures du bâtiment, du trajet des conduites frigorifiques et des vibrations potentielles.

Pourquoi nous avons surélevé la MIDEA EVOX G3

La structure métallique visible sur la photo maintient l’unité nettement au-dessus du terrain.

C’est particulièrement pertinent pour une thermopompe climat froid. Pendant l’hiver, l’appareil extrait de la chaleur de l’air extérieur. Du givre se forme naturellement sur l’échangeur et le système lance périodiquement un cycle de dégivrage. L’eau qui en résulte doit pouvoir s’écouler sans emprisonner progressivement la base de l’appareil dans la glace.

Une unité placée trop près du sol peut aussi devenir partiellement obstruée après une importante chute de neige ou lors de l’accumulation créée par le déneigement.

Le support doit donc accomplir plusieurs fonctions simultanément : maintenir l’appareil stable, créer un dégagement hivernal approprié, limiter la transmission des vibrations et conserver une géométrie adéquate pour les raccordements.

Sur cette installation de Saint-Bernard-de-Lacolle, nous avons également utilisé des appuis sous l’unité afin de créer une interface propre entre le condenseur et sa structure métallique.

EVOX G3 : des performances qui vont bien au-delà d’un climatiseur central traditionnel

La différence fondamentale entre ce système et un ancien climatiseur central réside dans sa capacité à assurer le chauffage et la climatisation à partir du même équipement, avec une modulation inverter.

La documentation MIDEA présente l’EVOX G3 comme une plateforme offrant un fonctionnement continu en chauffage jusqu’à -30 °C. Pour les essais présentés sur un système MIDEA de trois tonnes, le fabricant indique également jusqu’à 100 % de la capacité nominale de chauffage à -25 °C, avec un COP pouvant atteindre environ 1,9 dans ces conditions.

Le fabricant explique que sa technologie de compresseur utilise notamment une injection de vapeur à température intermédiaire lorsque les températures extérieures deviennent très basses, afin d’augmenter la quantité de frigorigène comprimée et de soutenir les performances de chauffage.

Pour une résidence québécoise, ce comportement à basse température est beaucoup plus significatif qu’une simple valeur de SEER2 élevée.

Une thermopompe peut être extrêmement efficace au printemps et en automne, mais c’est sa capacité à continuer de produire de la chaleur lorsque le mercure plonge qui détermine une grande partie de sa valeur comme véritable système de chauffage.

Jusqu’à 19 SEER2 et 10,8 HSPF2 selon la capacité choisie

La gamme EVOX G3 couvre différentes puissances. La brochure MIDEA présente des systèmes allant approximativement de 18 000 à 54 000 BTU/h et annonce, selon la combinaison, des performances pouvant atteindre 19 SEER2, 12,5 EER2, 10,8 HSPF2 et un COP pouvant atteindre 2,14 à 5 °F, soit environ -15 °C.

La fiche technique de la gamme montre notamment les configurations suivantes :

Ces valeurs proviennent du tableau technique EVOX G3 fourni par MIDEA.

La capacité exacte du système de ce chantier n’est pas lisible sur la photo fournie; nous préférons donc ne pas attribuer artificiellement une puissance précise à cette installation. Le dimensionnement réel d’une thermopompe centrale doit toujours être confirmé à partir du modèle exact et des besoins thermiques de la résidence.

La capacité nominale n’est pas le seul chiffre qui compte

Lorsqu’un propriétaire compare une thermopompe de 2, 2,5, 3, 4 ou 5 tonnes, il est tentant de choisir l’appareil affichant la plus grande capacité.

Ce n’est pas notre approche.

Une thermopompe trop petite peut manquer de capacité pendant les périodes difficiles. Une machine inutilement surdimensionnée peut, à l’inverse, rendre la gestion de l’air et de l’humidité moins optimale et créer des cycles de fonctionnement qui ne correspondent pas aux caractéristiques du bâtiment.

Dans une installation CVAC centrale, nous devons considérer simultanément la superficie, les pertes thermiques, le niveau d’isolation, les fenêtres, l’exposition solaire, le réseau de conduits, le débit d’air disponible et les besoins des différentes pièces.

L’avantage d’un système inverter comme l’EVOX G3 est justement de pouvoir moduler son fonctionnement plutôt que de se limiter à un simple fonctionnement marche-arrêt.

Un autre élément clé du chantier se trouve à l’intérieur : l’unité de traitement d’air EVOX G3

La photo montre naturellement l’équipement extérieur, mais une thermopompe centrale gainable forme un ensemble. À l’intérieur, l’unité de traitement d’air fait circuler l’air chauffé ou refroidi dans le réseau de conduits.

C’est sur cet élément que MIDEA a apporté plusieurs changements intéressants avec la troisième génération EVOX.

Le fabricant propose une conception modulaire dite Block N Lock, destinée à simplifier le transport et la reconfiguration de l’unité. Le module peut être adapté à six types de positionnement : soufflage vers le haut, vers le bas, horizontal à droite, horizontal à gauche ainsi que des configurations de type « low-boy » pour les endroits où la hauteur est limitée.

Cette flexibilité a une réelle valeur dans les maisons de Montréal, Laval, Longueuil, de la Rive Sud et de la Rive Nord, où nous rencontrons régulièrement des salles mécaniques étroites, des sous-sols finis et des installations existantes difficiles à modifier.

Une conception pensée pour le remplacement d’équipements existants

MIDEA a également travaillé sur les dimensions de ses unités intérieures afin de faciliter le remplacement d’anciennes fournaises.

La documentation indique des largeurs comprises entre environ 14,5 et 21,5 pouces, correspondant aux formats courants de plusieurs fournaises résidentielles. L’unité de traitement d’air EVOX G3 peut également reconnaître et s’adapter à une alimentation de 115 V ou 208/230 V, selon la configuration applicable.

Cela ne signifie pas qu’un remplacement devient automatiquement simple. Nous devons toujours analyser les transitions de conduits, l’alimentation électrique, le retour d’air, le drain, le chauffage auxiliaire et l’espace de service.

Mais lorsqu’un équipement a été conçu dès le départ pour s’intégrer dans des dimensions courantes de fournaises, nous disposons de davantage d’options pour produire une installation propre sans reconstruire inutilement toute la salle mécanique.

Jusqu’à 1,2 po de pression statique et un débit d’air qui s’adapte au réseau

Le réseau de conduits peut déterminer la performance réelle d’un système central autant que la thermopompe elle-même.

Des conduits sous-dimensionnés, un filtre très restrictif ou un serpentin encrassé augmentent la résistance au passage de l’air. Une unité qui ne peut pas compenser cette résistance risque alors de fournir un débit inférieur à celui prévu.

MIDEA utilise sur l’EVOX G3 sa technologie Computational Constant Airflow 2.0. Selon le fabricant, elle peut ajuster la puissance du moteur et la vitesse du ventilateur pour mieux maintenir le débit demandé lorsque la pression statique varie. La documentation indique une capacité allant jusqu’à 1,2 po de colonne d’eau de pression statique, avec jusqu’à 60 niveaux de réglage du débit.

Pour nos techniciens, cette possibilité de réglage est utile au moment de la mise en service. Nous ne nous contentons pas de faire démarrer l’appareil : le débit d’air doit correspondre au système réel dans lequel la thermopompe est installée.

Chauffage auxiliaire : jusqu’à 25 kW selon la configuration

Même une excellente thermopompe pour climat froid peut être accompagnée d’un chauffage auxiliaire.

MIDEA propose pour l’EVOX G3 un élément électrique auxiliaire à trois stages pouvant atteindre 25 kW, selon la capacité et la configuration. Le système peut activer et ajuster ces stages en fonction des besoins de température.

L’objectif n’est pas de faire fonctionner les éléments électriques en permanence. Une configuration correctement réglée cherche plutôt à maximiser le travail de la thermopompe et à utiliser l’appoint lorsque la charge thermique de la maison ou les conditions extérieures le demandent réellement.

C’est un point particulièrement important au Québec, puisque la stratégie de contrôle peut avoir un effet direct sur la consommation durant les périodes froides.

R-454B : le nouveau frigorigène de la gamme EVOX G3

Le système EVOX G3 utilise du R-454B, un frigorigène de catégorie A2L.

MIDEA indique avoir retenu le R-454B pour sa gamme et donne un potentiel de réchauffement global, ou GWP, de 466.

Pour le propriétaire, ce changement est souvent invisible. Pour l’installateur, il entraîne cependant des exigences importantes concernant l’outillage, la manipulation du frigorigène, les méthodes de travail et les procédures de mise en service.

Les raccords frigorifiques visibles sur le côté de l’appareil dans notre photo de Saint-Bernard-de-Lacolle illustrent justement l’une des phases qui demandent le plus de rigueur : préparation des conduites, raccordement, vérification d’étanchéité, mise sous vide et validation du système avant son fonctionnement normal.

Ce chantier montre pourquoi une thermopompe centrale doit être pensée comme un système complet

Les conduites frigorifiques : quelques pieds visibles, mais beaucoup de travail derrière

Sur la photo, on distingue clairement le tube de cuivre et le faisceau isolé reliant la thermopompe au bâtiment.

Cette partie peut sembler simple. Pourtant, la qualité d’une installation frigorifique dépend de détails que l’on ne voit presque jamais une fois les travaux terminés : rayon de courbure des conduites, qualité des raccordements, protection de l’isolation, test d’étanchéité, mise sous vide et respect des longueurs prescrites par le fabricant.

Nous planifions également la sortie à travers le mur afin de limiter les parcours inutiles et de conserver l’accès aux valves de service.

Cette photo a été prise dans une phase où les raccordements sont encore visibles, ce qui permet justement de comprendre ce qui se trouve normalement derrière la finition d’une installation de thermopompe centrale.

Le sectionneur électrique reste accessible

À droite de la thermopompe, le sectionneur électrique est installé directement sur le revêtement extérieur.

Son accessibilité est essentielle pour l’entretien et les interventions techniques. Un technicien doit pouvoir isoler l’appareil électriquement avant certains travaux.

Dans une installation professionnelle, nous cherchons également à organiser le câblage de façon logique et à éviter qu’une future intervention sur le condenseur exige le démontage de plusieurs éléments sans rapport avec le service.

Compatibilité 24 V, communication 485 et contrôle sans fil

L’EVOX G3 propose plusieurs méthodes de communication. La documentation MIDEA indique une compatibilité avec un système communicant 485, un thermostat conventionnel 24 V et une solution de communication sans fil utilisant des modules Sub-1 GHz entre certains composants EVOX.

Cette souplesse est intéressante lors d’un remplacement, car toutes les maisons ne possèdent pas le même câblage de thermostat.

Elle ne signifie toutefois pas que n’importe quel thermostat donnera accès à toutes les fonctions avancées. Le contrôleur communicant MIDEA peut offrir des capacités supplémentaires liées au diagnostic et à la modulation du système.

Filtration MERV 13 et qualité de l’air

Le module de filtration EVOX G3 peut accepter, selon l’installation, des filtres MERV 13 de 1, 2 ou 4 pouces. MIDEA précise que cette filtration peut retenir davantage de poussière, de pollen, de particules et de poils ou squames d’animaux tout en contribuant à garder l’évaporateur plus propre.

Nous devons cependant toujours vérifier que le filtre choisi correspond au réseau réel. Installer un filtre plus restrictif sans tenir compte du débit d’air n’est pas automatiquement une amélioration. La pression statique et le débit doivent être mesurés et réglés en conséquence.

Contrôle intelligent et suivi de la consommation

Avec le thermostat communicant MIDEA et l’application SmartHome, la plateforme prévoit notamment la programmation horaire, le contrôle du confort, le suivi de la consommation électrique et certaines fonctions de diagnostic ou de mise à jour à distance.

Pour un système central inverter, cette information peut être utile parce que le fonctionnement n’est pas toujours aussi évident qu’avec une ancienne fournaise qui démarrait et s’arrêtait brutalement.

Une thermopompe modulante peut fonctionner plus longtemps à faible puissance. Ce comportement est généralement intentionnel : elle cherche à maintenir une température stable plutôt qu’à attendre une importante chute de température avant de repartir à pleine capacité.

LogisVert : quelle aide financière pour une MIDEA EVOX G3 au Québec?

Pour une installation réalisée au Québec en 2026, l’admissibilité ne doit jamais être déterminée uniquement à partir du logo MIDEA ou du nom commercial EVOX G3.

Hydro-Québec indique actuellement qu’une thermopompe certifiée ENERGY STAR de type climat froid peut recevoir, dans le cadre du programme LogisVert, une aide financière de 120 $ par tranche de 1 000 BTU/h de capacité de chauffage reconnue à -8 °C, lorsque toutes les conditions du programme sont respectées. Le montant applicable est déterminé selon la date d’installation.

Le montant final dépend donc de la combinaison exacte d’unité extérieure et d’unité intérieure, de sa référence de certification et de sa capacité reconnue à -8 °C.

C’est pourquoi nous vérifions la combinaison admissible plutôt que de calculer une subvention simplement à partir du nombre de tonnes inscrit sur une soumission.

Cinq points que nous vérifions avant de considérer une installation terminée

Pour une thermopompe centrale MIDEA EVOX G3, notre travail ne s’arrête pas lorsque le condenseur démarre. Nous portons notamment attention aux éléments suivants :

• position et dégagement de l’unité extérieure, particulièrement pour la neige et le dégivrage;
• étanchéité et mise sous vide du circuit frigorifique avant la mise en service;
• débit d’air et pression statique du réseau de conduits;
• configuration du thermostat et du chauffage auxiliaire, afin d’éviter une utilisation inutile des résistances électriques;
• drainage, alimentation électrique, filtration et accès de service, qui auront tous un impact sur la fiabilité à long terme.

Ces vérifications sont particulièrement importantes lors d’une modernisation d’un ancien système central. Réutiliser des conduits existants peut être une excellente solution, mais uniquement lorsque leur état, leur dimensionnement et leur distribution conviennent au nouvel équipement.

Ce que nous retenons de notre installation EVOX G3 à Saint-Bernard-de-Lacolle

Cette réalisation montre bien qu’une installation CVAC centrale réussie repose autant sur le choix de l’appareil que sur les décisions prises autour de celui-ci.

À Saint-Bernard-de-Lacolle, nous avions un emplacement extérieur à intégrer entre deux matériaux de façade, un climat où l’accumulation de neige doit être prise au sérieux et un appareil central conçu pour continuer à chauffer lorsque les températures descendent très bas.

Le support mural surélevé, l’orientation du ventilateur, l’accès aux valves de service, le sectionneur électrique et le passage relativement direct des conduites font tous partie du résultat.

La MIDEA EVOX G3 ajoute à cette installation une combinaison intéressante de technologies : compresseur inverter, chauffage annoncé jusqu’à -30 °C, rendement atteignant 19 SEER2 selon la capacité, débit d’air constant ajustable, unité intérieure modulaire, filtration MERV 13, compatibilité avec différentes stratégies de contrôle et frigorigène R-454B.

Pour nous chez AirGreen, ce type de chantier reflète exactement ce qu’une thermopompe centrale devrait être : non pas un simple appareil installé contre une maison, mais une solution dont l’extérieur, l’intérieur, les conduits, l’électricité, la régulation et le chauffage d’appoint ont été pensés comme un seul ensemble.

Nous réalisons ce même type d’installation de thermopompe centrale à Montréal, Laval, Longueuil, sur la Rive Sud, la Rive Nord et partout dans le Grand Montréal, avec une attention particulière au dimensionnement, à la performance hivernale et à la qualité d’exécution.
