Installation d’une thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH à Baie-D’Urfé, dans l’ouest de Montréal

Une installation multizone pensée pour chauffer et climatiser deux espaces sans compromettre l’aménagement intérieur

Dans cette résidence de Baie-D’Urfé, le projet ne consistait pas simplement à fixer deux unités murales et à les raccorder à un compresseur extérieur. L’objectif était d’intégrer une thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH dans une maison déjà aménagée, où chaque emplacement devait être choisi en fonction de la circulation d’air, de l’esthétique, du dégagement disponible et de la façon dont les occupants utilisent réellement les pièces.

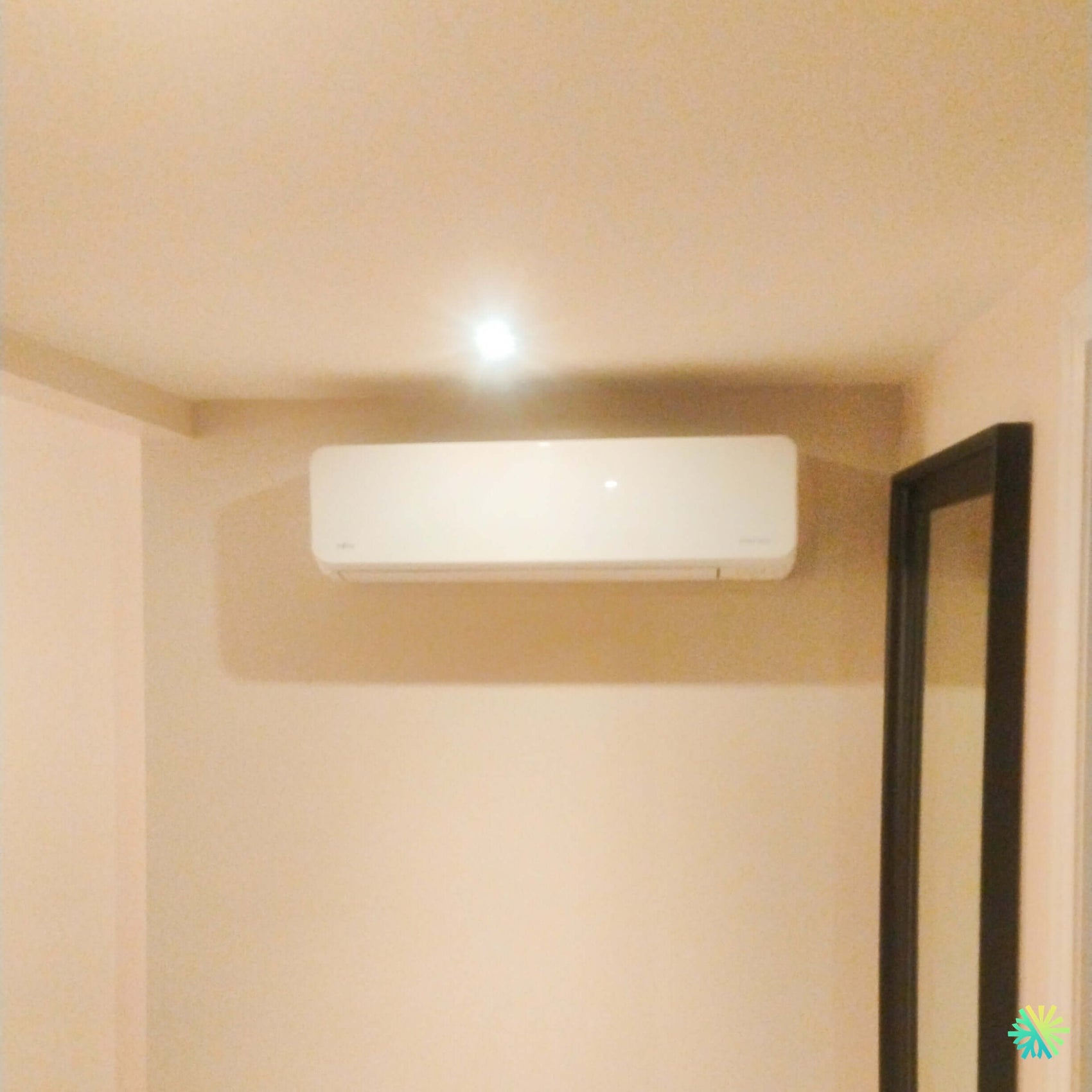

La photographie de l’installation montre l’une des unités intérieures installée dans un espace relativement étroit, entre un mur latéral et une ouverture encadrée de couleur foncée. Une grande partie du travail de préparation s’est donc concentrée sur le positionnement précis de l’évaporateur. Une unité installée trop près du plafond, d’un coin ou d’un obstacle peut perdre une partie de son efficacité, créer une distribution d’air inégale ou compliquer les futurs travaux d’entretien CVAC.

Chez AirGreen, nous avons sélectionné une position permettant à l’air chauffé ou climatisé de se diffuser dans la pièce sans être immédiatement bloqué par le mur, l’encadrement ou les éléments décoratifs. L’unité blanche s’intègre discrètement au-dessus de la zone de passage, tout en conservant une hauteur pratique pour le nettoyage des filtres et les inspections techniques.

Cette intervention illustre bien l’un des principaux avantages d’une thermopompe multizone : une seule unité extérieure peut alimenter plusieurs unités intérieures, tout en donnant aux occupants un contrôle distinct dans chaque zone.

Pourquoi une thermopompe double zone convenait à cette résidence de Baie-D’Urfé

Une maison n’a pas toujours besoin de la même quantité de chauffage ou de climatisation dans chaque pièce. L’ensoleillement, la superficie, le nombre de fenêtres, l’isolation, l’étage et l’usage quotidien modifient considérablement les besoins.

Dans ce projet, la configuration double zone permet notamment :

• de régler indépendamment la température de deux secteurs;
• d’éviter de surchauffer ou de surclimatiser une pièce moins utilisée;
• d’utiliser une seule unité extérieure plutôt que deux compresseurs séparés;
• de réduire l’encombrement autour de la résidence;
• d’améliorer le confort dans les zones qui réagissent différemment aux variations de température;
• de conserver une installation extérieure plus sobre.

Les systèmes Fujitsu AIRSTAGE de la série H peuvent fonctionner avec différents formats d’unités intérieures, notamment des unités murales, des conduits compacts, des cassettes et certaines unités gainables. Selon la documentation du fabricant, une unité extérieure de cette gamme peut desservir de deux à cinq unités intérieures, selon sa capacité et la combinaison choisie. Dans le cas d’une installation double zone, les modèles extérieurs de 18 000 BTU/h de la gamme peuvent être raccordés à un maximum de deux unités intérieures, tandis que les modèles de 24 000 BTU/h peuvent en alimenter jusqu’à trois. Le dimensionnement final doit toutefois être réalisé en fonction des charges thermiques du bâtiment, et non uniquement en additionnant les capacités nominales indiquées sur les unités murales.

Fujitsu Aquila XLTH : une solution conçue pour le chauffage en climat froid

À Baie-D’Urfé comme ailleurs dans le Grand Montréal, une thermopompe ne doit pas être choisie uniquement pour son rendement en climatisation. La performance hivernale est tout aussi importante.

La gamme Fujitsu Aquila XLTH est destinée aux applications où le système doit continuer à produire du chauffage pendant les périodes froides. La documentation Fujitsu associée à la série Aquila indique que les versions destinées au climat froid peuvent fonctionner en chauffage jusqu’à une température extérieure de -26 °C. Les unités CTEB présentées dans le document peuvent également fonctionner en climatisation lorsque la température extérieure atteint 50 °C.

Cette capacité de chauffage à basse température est particulièrement pertinente pour les propriétés situées à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, où les variations saisonnières imposent un travail exigeant aux équipements CVAC.

Il reste toutefois essentiel de distinguer deux notions :

Température minimale de fonctionnement

Elle indique jusqu’à quelle température extérieure le fabricant permet le fonctionnement de l’appareil.

Capacité réellement disponible par grand froid

La quantité de chaleur produite diminue généralement lorsque la température extérieure baisse. Une thermopompe qui fonctionne à -26 °C ne fournit pas nécessairement sa pleine capacité nominale à cette température.

C’est pourquoi nous analysons toujours :

• les dimensions de chaque zone;
• le niveau d’isolation;
• la superficie et l’orientation des fenêtres;
• les infiltrations d’air;
• la hauteur des plafonds;
• les sources de chauffage existantes;
• la capacité de chauffage requise lors des journées les plus froides.

Un modèle performant ne remplace jamais un calcul de charge sérieux. Une unité surdimensionnée peut effectuer des cycles courts, créer des variations de température et mal contrôler l’humidité en été. Une unité sous-dimensionnée risque de fonctionner continuellement sans atteindre la température demandée pendant les périodes de froid intense.

Un positionnement mural qui tient compte des obstacles réels

La photographie permet d’observer plusieurs contraintes qui influencent directement la qualité d’une installation de thermopompe murale.

L’unité se trouve dans une section de mur encadrée par :

• un plafond relativement bas;
• un retour de mur à gauche;
• une ouverture ou une porte à droite;
• un luminaire encastré situé devant l’appareil;
• une bande supérieure de mur plus foncée qui accentue visuellement l’alignement.

Dans une situation semblable, quelques centimètres peuvent faire une différence importante. Il faut laisser suffisamment d’espace pour l’entrée d’air située au-dessus de l’unité et permettre au panneau avant de s’ouvrir lors du nettoyage des filtres.

Nous devons également vérifier que le volet inférieur peut s’ouvrir sans obstruction et que le jet d’air ne frappe pas directement un mur adjacent. Le diffuseur doit pouvoir orienter l’air vers la partie occupée de la pièce.

Le résultat visible est propre et équilibré : l’unité est centrée dans l’espace disponible, son corps est horizontal et son format blanc s’agence avec le plafond et les murs pâles. Le contraste avec l’encadrement foncé à droite demeure harmonieux sans donner l’impression que l’équipement empiète sur l’ouverture.

Pourquoi l’horizontalité de l’unité intérieure est essentielle

Une unité murale mal nivelée n’est pas seulement moins esthétique. Elle peut aussi provoquer des problèmes de drainage.

Pendant la climatisation, l’humidité de l’air se condense sur l’échangeur intérieur. Cette eau doit être récupérée dans le bac de condensat, puis évacuée par un drain installé avec une pente appropriée.

Une erreur de niveau ou une pente inadéquate peut entraîner :

• un écoulement d’eau sur le mur;
• une accumulation dans le bac;
• des odeurs;
• le développement de dépôts organiques;
• un arrêt causé par une pompe de condensat;
• des dommages à la peinture ou au revêtement intérieur.

Lors de nos installations, nous vérifions le niveau de la plaque murale avant la pose de l’évaporateur. Nous contrôlons ensuite le trajet du drain et effectuons un test d’écoulement avant de considérer la zone comme terminée.

Le passage des conduites dans une maison déjà finie

Une thermopompe murale nécessite généralement plusieurs liaisons entre l’unité intérieure et le compresseur extérieur :

• deux conduites frigorifiques en cuivre;
• un câble de communication;
• l’alimentation électrique, selon la configuration;
• un tuyau d’évacuation des condensats;
• une gaine ou un recouvrement pour protéger et dissimuler les raccordements.

Dans une résidence aménagée, le tracé ne peut pas être choisi uniquement selon le chemin le plus court. Il faut aussi tenir compte de l’apparence intérieure, de la façade extérieure, des structures du bâtiment et de l’accès pour les futurs travaux de service.

À Baie-D’Urfé, les maisons possèdent des architectures très variées : constructions plus anciennes, propriétés rénovées, murs de maçonnerie, extensions et aménagements personnalisés. Avant de percer, nous vérifions l’emplacement probable des montants, du câblage, de la plomberie et des éléments structuraux.

Un percement mal planifié peut obliger l’installateur à ajouter des moulures inutiles, allonger les conduites ou placer l’unité extérieure dans un endroit peu pratique. Une préparation rigoureuse permet au contraire de limiter les sections visibles et de produire une finition plus discrète.

Ce que les propriétaires devraient vérifier avant de choisir une thermopompe multizone

Toutes les combinaisons d’unités ne sont pas automatiquement compatibles

Une erreur fréquente consiste à choisir séparément une unité extérieure et deux unités intérieures, puis à supposer qu’elles pourront fonctionner ensemble.

Fujitsu publie des tables de combinaison précises pour ses systèmes multizones. Pour les unités extérieures prévues pour deux zones, les combinaisons autorisées peuvent inclure différentes associations d’unités intérieures de 7 000, 9 000, 12 000 ou 15 000 BTU/h. La somme nominale des unités intérieures peut parfois dépasser la capacité nominale de l’unité extérieure. Toutefois, le fabricant précise que ce dépassement n’augmente pas la capacité totale produite par le système.

Par exemple, deux unités intérieures totalisant 24 000 BTU/h ne transforment pas automatiquement une unité extérieure de 18 000 BTU/h en système de 24 000 BTU/h. Lorsque les deux zones demandent leur pleine puissance simultanément, la capacité extérieure disponible est répartie entre elles.

Cette nuance est importante dans une maison où les deux espaces risquent d’avoir une forte demande au même moment.

Le chauffage et la climatisation ne fonctionnent pas simultanément

Chaque unité intérieure peut être commandée séparément, mais les zones reliées à une même thermopompe multizone doivent fonctionner dans un mode compatible.

La documentation Fujitsu précise que le système peut assurer le chauffage et le refroidissement, mais pas les deux simultanément. Cela signifie qu’une zone ne peut pas demander du chauffage pendant que l’autre demande de la climatisation.

Dans une résidence, ce comportement est généralement peu problématique. Il doit néanmoins être expliqué aux occupants, particulièrement durant les saisons intermédiaires, lorsque certaines pièces exposées au soleil peuvent devenir chaudes alors que d’autres demeurent fraîches.

Un système multizone doit être dimensionné comme un ensemble

Nous ne sélectionnons pas uniquement la capacité de chaque unité intérieure. Nous évaluons également :

1. la demande maximale probable de chaque zone;
2. la simultanéité des besoins;
3. la capacité de l’unité extérieure à basse température;
4. les longueurs maximales de tuyauterie;
5. la différence de hauteur entre les appareils;
6. les limites de combinaison du fabricant;
7. la capacité du panneau électrique;
8. la présence d’un chauffage d’appoint.

Le document technique Fujitsu précise d’ailleurs que ses tableaux de combinaison ne doivent pas servir seuls à sélectionner la capacité du système. Le fabricant recommande l’utilisation de son logiciel Design Simulator pour la sélection des équipements AIRSTAGE de série H.

La modulation par compresseur à onduleur améliore le confort

La thermopompe Fujitsu Aquila utilise un compresseur entraîné par onduleur. Contrairement à un compresseur traditionnel qui fonctionne principalement en mode marche-arrêt, l’onduleur ajuste sa vitesse selon la demande.

Cette modulation permet notamment :

• de réduire les écarts de température;
• de diminuer les redémarrages brusques;
• d’adapter la production lorsque seulement une zone demande du chauffage;
• de maintenir un fonctionnement plus stable;
• de limiter la consommation associée aux démarrages répétés.

Dans une installation double zone, cette modulation est particulièrement utile. Le système peut réagir aux besoins changeants des deux espaces plutôt que de produire continuellement à sa puissance maximale.

Les commandes indépendantes simplifient la gestion des deux zones

Chaque unité intérieure dispose de sa propre commande. Les occupants peuvent donc choisir une température, une vitesse de ventilation et une orientation du volet adaptées à chaque pièce.

Cette indépendance est avantageuse lorsque :

• une chambre doit rester plus fraîche pendant la nuit;
• un bureau est utilisé seulement durant la journée;
• un salon reçoit davantage de soleil;
• un espace du sous-sol conserve naturellement une température plus basse;
• une pièce d’amis demeure rarement occupée.

L’économie ne vient pas uniquement du rendement nominal de la thermopompe. Elle dépend également de la capacité des occupants à éviter de conditionner inutilement des zones peu utilisées.

La mise en service détermine une grande partie de la fiabilité future

Même un équipement de qualité peut offrir de mauvaises performances si la mise en service est négligée.

Après l’installation mécanique, nos techniciens doivent notamment :

• vérifier le serrage des raccords;
• effectuer une épreuve d’étanchéité;
• réaliser une évacuation sous vide;
• confirmer que le vide tient;
• vérifier les raccordements électriques;
• tester le chauffage et la climatisation;
• contrôler le drainage;
• confirmer la communication entre les unités;
• expliquer les commandes au client.

L’évacuation sous vide est une étape fondamentale. Elle retire l’air et l’humidité des conduites frigorifiques avant l’ouverture des valves du compresseur. L’humidité résiduelle peut contaminer l’huile, contribuer à la formation d’acides et réduire la durée de vie du compresseur.

Les erreurs que nous rencontrons sur des installations moins rigoureuses

Au fil de nos interventions à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, nous avons observé plusieurs erreurs récurrentes :

Une unité placée principalement pour cacher les conduites

Le trajet des conduites est important, mais il ne doit pas compromettre la diffusion de l’air.

Un drain sans pente suffisante

Cette erreur peut produire des fuites plusieurs semaines ou plusieurs mois après l’installation.

Une capacité choisie selon la superficie seulement

Deux pièces de même superficie peuvent avoir des besoins très différents selon leurs fenêtres, leur orientation et leur isolation.

Une combinaison d’unités non validée

Le fait que les raccords semblent compatibles ne signifie pas que la combinaison est approuvée par Fujitsu.

Un emplacement extérieur trop confiné

Le compresseur doit pouvoir aspirer et rejeter l’air librement, y compris lorsque la neige s’accumule.

Des conduites frigorifiques non protégées

Les isolants exposés aux rayons UV et aux intempéries se dégradent plus rapidement lorsqu’ils ne sont pas recouverts correctement.

L’importance de l’entretien d’une thermopompe double zone

Une installation multizone comporte plusieurs unités intérieures. Chaque évaporateur possède ses propres filtres, son ventilateur et son échangeur.

Les filtres doivent être nettoyés régulièrement afin de préserver le débit d’air. Lorsque la poussière s’accumule, le système peut devenir plus bruyant, perdre de la capacité et consommer davantage d’électricité.

Un entretien périodique devrait comprendre :

• le nettoyage des filtres;
• l’inspection des serpentins;
• la vérification des drains;
• l’examen des raccords électriques;
• l’inspection de l’unité extérieure;
• le dégagement des feuilles, de la neige et des débris;
• la vérification du fonctionnement dans les deux zones.

Dans une pièce étroite comme celle visible sur la photo, l’accès au panneau avant doit être conservé. Il ne faut pas installer ultérieurement une tablette, une armoire ou un élément décoratif qui bloquerait l’entrée d’air ou compliquerait le nettoyage.

Une installation sobre qui respecte l’architecture intérieure

Le résultat obtenu à Baie-D’Urfé démontre qu’un équipement de chauffage et de climatisation peut être intégré proprement dans une zone restreinte.

L’unité intérieure ne domine pas visuellement la pièce. Elle est placée haut sur le mur, alignée avec les limites de l’espace et suffisamment dégagée pour fonctionner correctement. La finition claire se fond dans le décor, tandis que le positionnement au-dessus du passage libère les surfaces utiles.

Cette discrétion ne provient pas uniquement du design de l’appareil. Elle dépend du travail réalisé avant l’installation : mesures, vérification des dégagements, sélection du trajet et anticipation de l’entretien.

L’approche AirGreen pour les installations Fujitsu à Baie-D’Urfé

Chez AirGreen, nous abordons chaque installation CVAC comme un projet propre au bâtiment. Une thermopompe double zone doit être adaptée à la structure de la maison, aux habitudes des occupants et aux contraintes réelles de chaque pièce.

Pour ce projet Fujitsu Aquila XLTH, notre travail a permis de réunir plusieurs éléments essentiels :

• un zonage indépendant;
• une solution conçue pour le climat froid;
• une intégration intérieure soignée;
• une diffusion d’air dégagée;
• un accès pratique pour l’entretien;
• une combinaison multizone conforme;
• une mise en service complète.

Pour les propriétaires qui comparent actuellement une thermopompe murale, une thermopompe centrale ou un système multizone, le nombre de BTU et le prix ne devraient jamais être les seuls critères. La qualité du dimensionnement, la compatibilité des appareils et la précision de l’installation auront une influence directe sur le confort, le bruit, la consommation énergétique et la durée de vie du système.

Cette installation réalisée à Baie-D’Urfé représente exactement le type de projet où une planification attentive apporte une différence visible : deux zones de confort, une seule unité extérieure et une intégration qui respecte l’espace existant.
