Une unité intérieure installée en hauteur avec une attention particulière portée au mur existant, au drainage et à la diffusion de l’air
Cette installation d’une thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH à Brossard illustre un aspect souvent sous-estimé des projets de remplacement ou d’ajout d’un système mural : l’intégration d’une nouvelle unité dans un espace déjà aménagé, où le mur porte parfois les traces d’un ancien équipement, d’une conduite antérieure ou de travaux réalisés au fil des années.

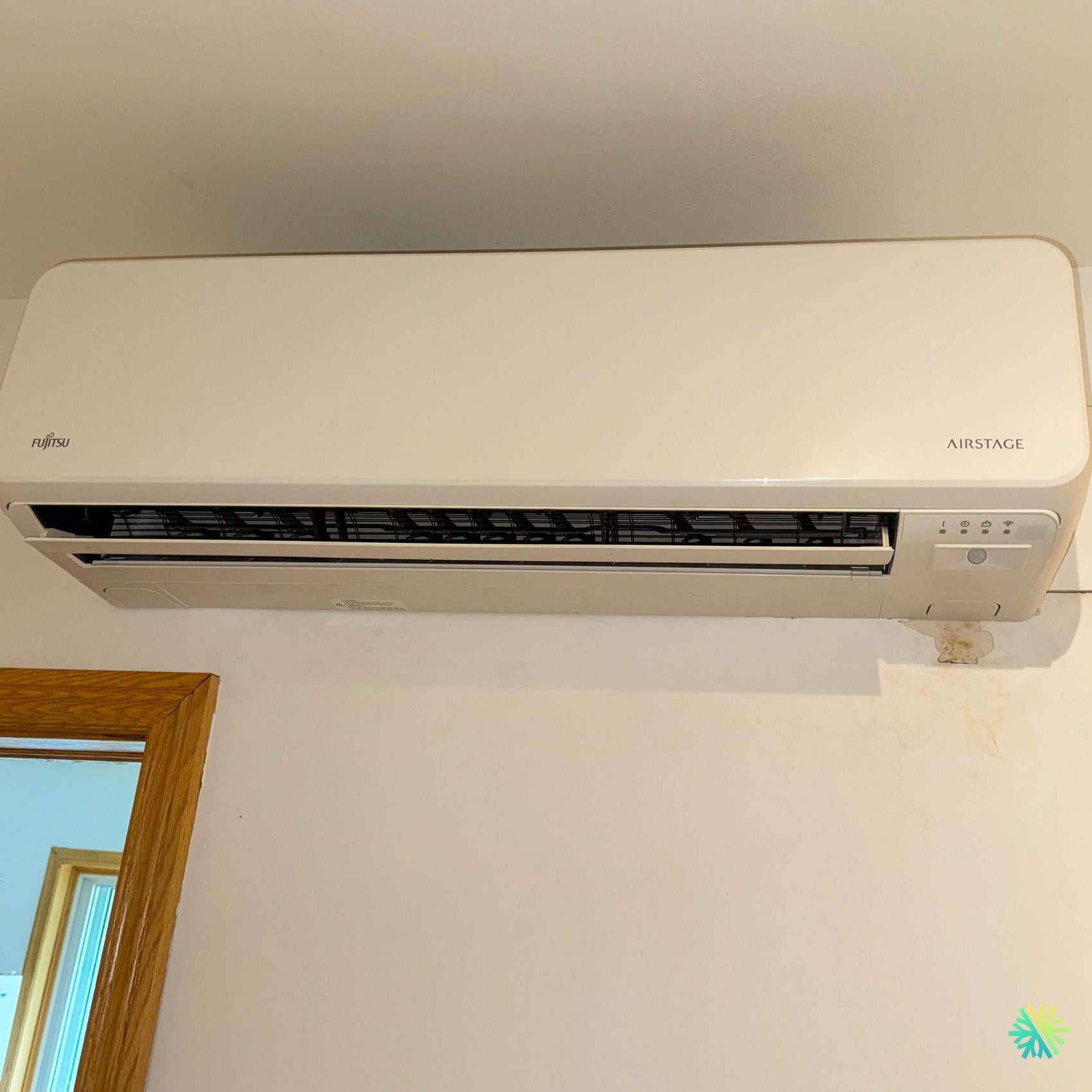

La photographie montre une unité intérieure Fujitsu installée près du plafond, au-dessus d’une ouverture de porte. Le volet inférieur est ouvert, ce qui indique que l’appareil est en fonctionnement ou en phase de test. À droite de l’unité, on remarque une section de mur dont la finition est incomplète ou marquée par une ancienne intervention. Ce détail rend le projet particulièrement intéressant, car il rappelle qu’une installation CVAC ne se résume pas à accrocher une machine neuve : il faut aussi composer avec les conditions existantes du bâtiment.
Chez AirGreen, nous avons positionné l’unité de manière à profiter de la hauteur disponible et à projeter l’air vers la partie ouverte de la pièce. Le choix de cet emplacement permet également de conserver les murs inférieurs libres pour le mobilier et d’éviter de diriger directement le jet vers une zone de passage rapprochée.
Ce que l’image révèle sur la réalité du chantier
L’unité Fujitsu AIRSTAGE est installée très près du plafond, tout en laissant l’espace nécessaire à l’entrée d’air supérieure. La largeur de l’appareil occupe une grande partie de la section de mur, ce qui laisse comprendre que le choix de l’emplacement a été guidé par les dimensions réelles de la pièce plutôt que par une préférence théorique.
Plusieurs éléments sont visibles :
- une unité murale de format allongé;
- un volet de diffusion complètement dégagé;
- une ouverture de porte située en dessous et à gauche;
- un mur intérieur existant avec une finition partiellement marquée;
- une installation suffisamment haute pour favoriser la portée du jet d’air;
- un espace limité entre le dessus de l’appareil et le plafond.
Dans une situation semblable, nous devons vérifier avec précision que le panneau frontal pourra toujours s’ouvrir pour le nettoyage des filtres. Une unité installée trop près du plafond peut sembler discrète, mais elle devient problématique si l’entretien courant exige son démontage.
L’appareil visible sur la photo conserve un accès frontal complet. Le volet inférieur peut s’ouvrir librement, et la grille de soufflage n’est pas bloquée par le cadrage de la porte.
Pourquoi une thermopompe double zone convenait à cette propriété de Brossard
Une thermopompe double zone permet de raccorder deux unités intérieures à une seule unité extérieure. Cette configuration répond particulièrement bien aux maisons où deux espaces présentent des besoins distincts.
À Brossard, nous rencontrons fréquemment des propriétés comprenant :
- une aire ouverte au rez-de-chaussée et une chambre à l’étage;
- un salon très ensoleillé et une pièce plus ombragée;
- un agrandissement qui réagit différemment au chauffage central;
- un sous-sol plus frais que les niveaux supérieurs;
- deux zones éloignées qu’un seul climatiseur mural ne peut desservir correctement.
Avec une configuration double zone, chaque unité intérieure peut être commandée séparément. Le propriétaire peut régler une température différente dans chaque espace, ajuster la vitesse de ventilation et utiliser seulement la zone occupée.
La documentation Fujitsu de la série H indique que les systèmes Aquila permettent de combiner différentes unités intérieures avec des unités extérieures de 18 000, 24 000, 36 000 ou 45 000 BTU/h. Les modèles de 18 000 BTU/h peuvent alimenter jusqu’à deux unités intérieures, ceux de 24 000 BTU/h jusqu’à trois, ceux de 36 000 BTU/h jusqu’à quatre et ceux de 45 000 BTU/h jusqu’à cinq.
Dans ce projet, l’approche double zone permettait de traiter deux secteurs de la maison sans multiplier les compresseurs extérieurs.
Une installation au-dessus d’une porte : avantages et précautions
Installer une unité murale au-dessus d’une porte peut être une excellente solution lorsque les autres murs sont occupés. Cet emplacement présente plusieurs avantages :
- il utilise une section de mur rarement occupée par du mobilier;
- il permet une diffusion d’air vers la profondeur de la pièce;
- il réduit l’impact visuel à hauteur des yeux;
- il conserve les murs principaux disponibles;
- il peut faciliter un trajet de conduites vers un mur extérieur ou un passage technique.
Cependant, cette position exige aussi plusieurs vérifications.
La structure du mur
La zone au-dessus d’une porte comprend généralement un linteau ou des éléments de charpente renforcés. Le percement et la fixation doivent être réalisés sans compromettre la structure.
Le dégagement inférieur
Le volet doit pouvoir s’ouvrir sans entrer en conflit avec le cadre de porte.
La circulation de l’air
Le jet ne doit pas être bloqué par un mur opposé trop proche ou dirigé dans un espace inutile.
L’accès pour l’entretien
La hauteur ne doit pas rendre le nettoyage des filtres excessivement difficile.
Le drainage
L’eau de condensation doit pouvoir s’évacuer sans pente inversée ni étranglement.
Dans cette installation à Brossard, l’unité a été placée suffisamment haut pour offrir une bonne portée, mais pas au point de bloquer l’accès à son panneau frontal.
Une finition murale existante qui demandait de travailler avec précision
La marque visible à droite de l’unité attire immédiatement l’attention. Elle peut provenir d’une ancienne installation, d’un ancien passage de conduite, d’un retrait d’équipement ou d’un travail antérieur sur le mur.
Nous ne pouvons pas déterminer son origine exacte uniquement à partir de la photo, mais elle illustre bien une réalité fréquente dans les projets de remplacement : le mur n’est pas toujours neuf ni parfaitement uniforme.
Lorsqu’un ancien appareil est retiré, il peut rester :
- des trous de fixation;
- une différence de couleur dans la peinture;
- une section de gypse réparée;
- des traces d’un ancien cache-tuyau;
- un ancien percement;
- des marques causées par l’humidité ou la poussière.
Notre rôle consiste à adapter la nouvelle installation afin d’obtenir un résultat propre et fonctionnel sans compromettre le système. Lorsque des travaux de peinture ou de finition restent à faire, l’unité doit être positionnée de façon à permettre une réparation raisonnable du mur.
Il faut également éviter d’utiliser l’appareil lui-même pour masquer un problème non résolu. Une infiltration, une fuite de condensat ou une dégradation du mur doit être identifiée avant de refermer la zone.
Le drainage est particulièrement important sur une unité installée en hauteur
En mode climatisation, l’unité intérieure retire l’humidité de l’air. Cette humidité se condense sur l’échangeur, puis s’écoule dans un bac avant d’être évacuée par un drain.
Une installation au-dessus d’une porte exige un drainage impeccable, car une fuite peut atteindre :
- le cadrage;
- le mur;
- le plancher;
- les moulures;
- les surfaces de passage;
- les éléments électriques à proximité.
Le drain doit conserver une pente continue vers son point de sortie. Il ne doit pas être comprimé derrière l’unité ni former une poche où l’eau pourrait s’accumuler.
Lors de nos installations, nous vérifions :
- le niveau de la plaque murale;
- la position de l’unité sur ses crochets;
- la pente du drain;
- l’absence de pincement;
- le raccord au bac;
- l’écoulement final;
- le scellement du percement extérieur.
Une unité qui semble parfaitement droite peut tout de même présenter un problème si le drain est mal positionné. C’est pourquoi nous effectuons un test d’écoulement avant de terminer la mise en service.
Fujitsu Aquila XLTH : une solution destinée au chauffage en climat froid
La série Fujitsu Aquila XLTH est conçue pour offrir du chauffage lorsque les températures extérieures deviennent très basses.
La documentation fournie pour la série H Aquila et Aquila CTEB indique que les unités destinées au climat froid peuvent fonctionner en chauffage jusqu’à -26 °C. Le document mentionne également un fonctionnement en climatisation jusqu’à une température extérieure de 50 °C pour les unités CTEB.
Cette capacité de fonctionnement à basse température est pertinente pour Brossard et l’ensemble de la Rive-Sud, où les thermopompes doivent composer avec :
- des périodes prolongées sous zéro;
- des nuits très froides;
- du givre sur l’unité extérieure;
- des cycles de dégivrage;
- des variations rapides de température.
Il faut toutefois préciser qu’une température minimale de fonctionnement ne correspond pas automatiquement à la capacité nominale complète. La puissance de chauffage disponible varie selon la température extérieure.
Le dimensionnement doit donc tenir compte :
- des pertes thermiques de chaque zone;
- de la qualité de l’isolation;
- des dimensions des fenêtres;
- de l’exposition au vent;
- des infiltrations d’air;
- de la hauteur des plafonds;
- du chauffage d’appoint disponible;
- de la demande simultanée dans les deux pièces.
Le nombre de BTU doit être déterminé par la charge réelle
Une estimation basée uniquement sur la superficie peut mener à une mauvaise sélection.
Deux pièces de 300 pieds carrés peuvent avoir des besoins très différents. L’une peut être située au sud avec de grandes fenêtres, tandis que l’autre est entourée de pièces chauffées et reçoit peu de soleil.
Pour chaque zone, nous analysons notamment :
- la superficie;
- le volume d’air;
- le nombre de murs extérieurs;
- le type de vitrage;
- l’orientation;
- l’étage;
- l’isolation;
- les appareils qui dégagent de la chaleur;
- le nombre d’occupants;
- l’usage de la pièce.
Une unité surdimensionnée peut refroidir trop vite, réduire la déshumidification et provoquer des cycles courts. Une unité trop petite peut fonctionner continuellement sans atteindre la consigne.
Dans un système double zone, il faut également vérifier la capacité totale du compresseur et la façon dont elle sera répartie lorsque les deux unités intérieures fonctionnent en même temps.
Les combinaisons Fujitsu autorisées pour deux zones
La page 2 du document Fujitsu présente les combinaisons permises pour les unités extérieures destinées à deux zones.
Pour les modèles AOUH18KWAS2 et AOUH18KWAH2, les combinaisons nominales indiquées comprennent notamment :
- 7 000 + 7 000 BTU/h;
- 7 000 + 9 000 BTU/h;
- 7 000 + 12 000 BTU/h;
- 7 000 + 15 000 BTU/h;
- 9 000 + 9 000 BTU/h;
- 9 000 + 12 000 BTU/h;
- 9 000 + 15 000 BTU/h;
- 12 000 + 12 000 BTU/h.
Ces tableaux valident la compatibilité des équipements, mais Fujitsu précise qu’ils ne doivent pas être utilisés seuls pour déterminer la capacité du système. Le fabricant recommande son logiciel Design Simulator pour la sélection des équipements AIRSTAGE de série H.
Cette précision est importante. Une combinaison peut être techniquement autorisée sans être adaptée aux charges thermiques d’un bâtiment particulier.
Pourquoi une capacité connectée supérieure à 100 % ne produit pas davantage
Certaines combinaisons permettent de raccorder des unités intérieures dont la somme nominale dépasse la capacité nominale du compresseur extérieur.
La documentation Fujitsu indique qu’une unité extérieure multizone peut accepter une capacité de connexion allant jusqu’à 130 % selon le système. Elle précise toutefois que le dépassement de 100 % ne fait pas augmenter la capacité de production réelle.
Prenons un exemple simple : deux unités intérieures de 12 000 BTU/h totalisent 24 000 BTU/h. Si elles sont raccordées à un compresseur extérieur de 18 000 BTU/h dans une combinaison approuvée, le système ne produit pas soudainement 24 000 BTU/h.
Lorsque les deux zones demandent une forte puissance simultanément, la capacité disponible est répartie entre elles.
Cette conception peut être efficace lorsque les besoins maximaux ne se produisent pas au même moment. Elle doit cependant être planifiée correctement.
Des commandes indépendantes avec une limite à connaître
Chaque unité intérieure peut être commandée séparément. Le propriétaire peut choisir une température différente dans chaque zone.
Cependant, le document Fujitsu précise que le système assure le chauffage et le refroidissement, mais pas simultanément.
Autrement dit :
- les deux zones peuvent chauffer;
- les deux zones peuvent climatiser;
- une zone peut fonctionner pendant que l’autre est arrêtée;
- une zone ne peut pas chauffer pendant que l’autre climatise.
Cette règle est normale pour un système multizone conventionnel utilisant un seul circuit extérieur. Elle doit être expliquée au propriétaire pour éviter des conflits de mode au printemps ou à l’automne.
Le rôle du compresseur à onduleur
La documentation Fujitsu indique que les systèmes AIRSTAGE Aquila utilisent un compresseur entraîné par onduleur.
Cette technologie permet d’ajuster la vitesse du compresseur selon la demande. Le système peut réduire sa production lorsqu’une seule zone nécessite une faible correction et augmenter sa vitesse lorsque la demande est plus élevée.
Cette modulation contribue à :
- stabiliser la température;
- réduire les démarrages répétés;
- diminuer les variations brusques;
- mieux répondre à une seule zone active;
- améliorer le confort acoustique;
- adapter la consommation aux besoins réels.
Dans une installation double zone, cette souplesse est particulièrement utile. Le compresseur n’est pas obligé de fonctionner constamment à pleine capacité lorsque seule une petite pièce demande du chauffage ou de la climatisation.
Une bonne diffusion d’air malgré l’emplacement près du plafond
L’unité visible sur la photo est installée dans la partie supérieure du mur. Cette position permet généralement une meilleure distribution de l’air.
En climatisation, l’air frais descend progressivement. En chauffage, le volet doit être orienté vers le bas afin d’éviter que l’air chaud reste accumulé près du plafond.
La position au-dessus de la porte peut permettre au jet de traverser la pièce sans frapper immédiatement un meuble.
Lors de la mise en service, nous vérifions :
- l’ouverture complète du volet;
- la direction du jet;
- l’absence d’obstacle;
- la portée de l’air;
- le niveau sonore;
- la réaction de la pièce;
- la température obtenue dans la zone occupée.
Un appareil bien dimensionné mais mal orienté peut créer une pièce inconfortable. Le confort dépend donc de la capacité, mais aussi du positionnement et du réglage du volet.
La mise en service : une étape indispensable après la pose
Une installation de thermopompe ne se termine pas lorsque l’unité est fixée au mur.
Nous devons ensuite compléter une série de vérifications techniques :
- inspection des raccordements frigorifiques;
- épreuve d’étanchéité;
- mise sous vide;
- confirmation de la stabilité du vide;
- ouverture des valves;
- vérification des connexions électriques;
- validation de la communication entre les zones;
- essai en climatisation;
- essai en chauffage;
- contrôle du drainage;
- vérification des télécommandes;
- explication du fonctionnement au client.
La mise sous vide retire l’air et l’humidité des conduites. Une simple purge n’est pas suffisante. L’humidité résiduelle peut contaminer le circuit et réduire la fiabilité à long terme.
Les erreurs à éviter lors d’une installation au-dessus d’une ouverture
Installer l’unité trop près du plafond
L’entrée d’air supérieure peut être restreinte et le panneau frontal peut devenir difficile à ouvrir.
Percer sans vérifier le linteau de la porte
La structure au-dessus d’une ouverture doit être respectée.
Négliger l’état du mur existant
Une trace d’humidité ou une réparation incomplète doit être examinée avant la pose.
Utiliser l’unité pour masquer un problème
Une infiltration ou une fuite antérieure ne doit pas être cachée derrière un nouvel appareil.
Mal orienter le volet
Le jet d’air doit atteindre la pièce plutôt que la partie supérieure de la porte.
Réduire la pente du drain
Le drainage doit rester continu, même si le trajet est plus complexe.
Oublier l’accès aux filtres
L’entretien régulier doit demeurer simple.
L’entretien d’une thermopompe double zone
Une thermopompe double zone comprend deux unités intérieures. Chaque appareil possède ses propres filtres, son propre échangeur et son propre drain.
Les propriétaires devraient :
- nettoyer les filtres régulièrement;
- vérifier la propreté des volets;
- surveiller les signes de condensation;
- écouter les bruits inhabituels;
- garder l’unité extérieure dégagée;
- retirer les feuilles et la neige;
- faire inspecter les drains au besoin.
L’unité installée près du plafond nécessitera un petit escabeau pour le nettoyage des filtres. Cet accès doit rester dégagé. Il ne faut pas ajouter ultérieurement une armoire ou un élément décoratif qui empêcherait l’ouverture du panneau frontal.
Une installation Fujitsu adaptée à une maison existante de Brossard
Ce projet démontre qu’une installation réussie doit s’adapter au bâtiment tel qu’il est réellement. Le mur n’était pas une surface neuve et uniforme. L’emplacement devait composer avec une porte, une section de finition existante et un espace limité près du plafond.
Nous avons intégré l’unité Fujitsu AIRSTAGE de manière à conserver :
- une aspiration d’air dégagée;
- une ouverture complète du volet;
- un accès aux filtres;
- une portée efficace dans la pièce;
- un trajet de drainage fonctionnel;
- une position adaptée à la structure.
La configuration double zone permet au propriétaire de gérer deux espaces distincts à partir d’un seul compresseur extérieur. Cette solution convient particulièrement aux maisons de Brossard où certaines pièces réagissent différemment selon l’ensoleillement, l’étage ou l’usage.
Chez AirGreen, nous réalisons des installations de thermopompes, de climatiseurs muraux et de systèmes multizones à Brossard, Longueuil, Montréal, Laval, sur la Rive Nord et sur la Rive Sud.
Notre approche ne consiste pas à appliquer le même schéma partout. Nous adaptons chaque projet aux dimensions réelles, à la structure et aux objectifs de confort du propriétaire.
Cette installation Fujitsu Aquila XLTH offre maintenant deux zones de chauffage et de climatisation indépendantes, avec une unité intérieure placée de façon stratégique dans un espace existant où chaque centimètre comptait.
