Une unité murale Fujitsu intégrée dans un espace restreint sans compromettre la circulation d’air
Dans cette résidence de Mercier–Hochelaga-Maisonneuve, à Montréal, notre équipe AirGreen a installé une thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH afin de desservir deux secteurs distincts de l’habitation à partir d’une seule unité extérieure.

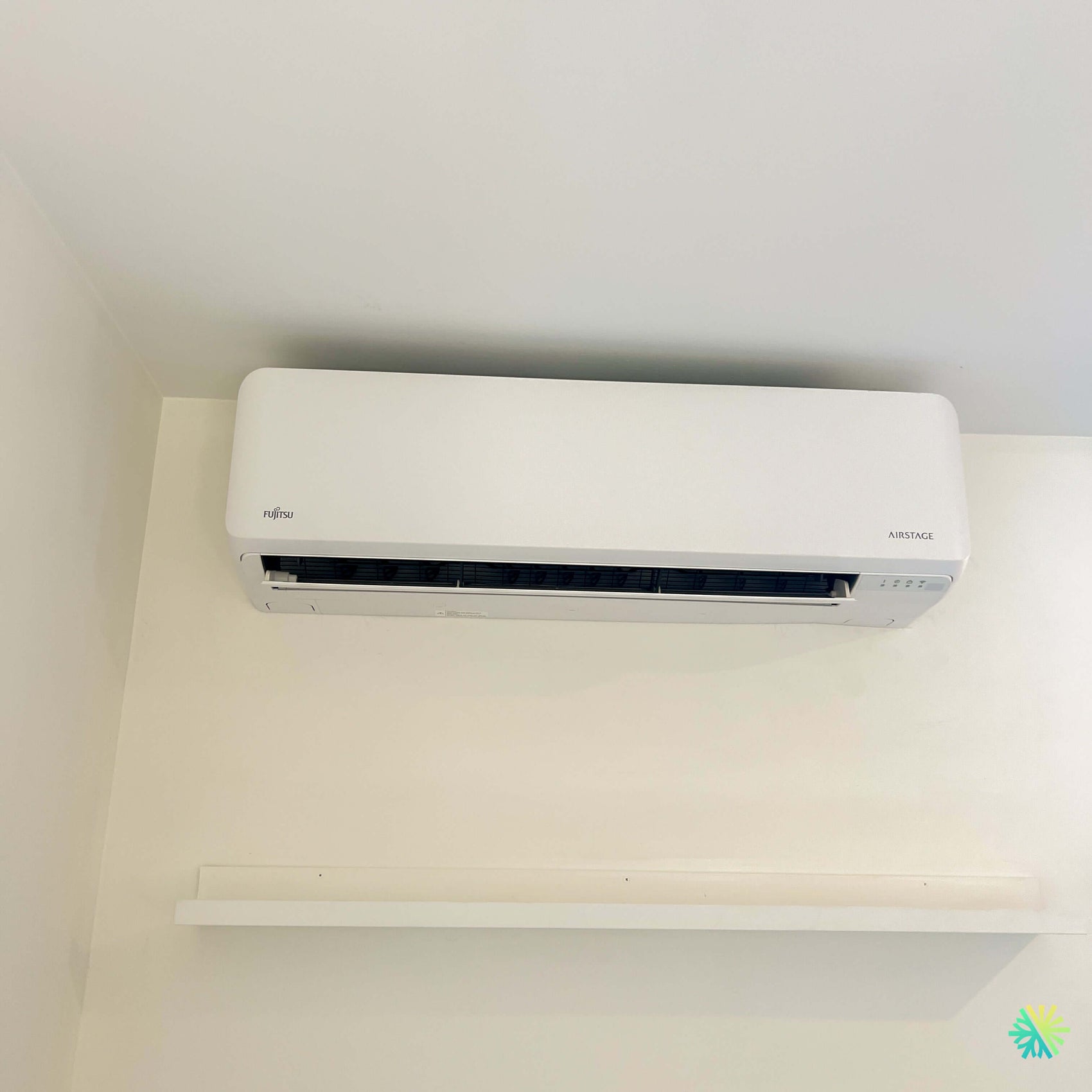

La photographie de l’une des unités intérieures résume bien le principal défi du projet. Le mur disponible comportait une tablette fixe, tandis que le plafond descendait légèrement vers le coin de la pièce. Il fallait donc intégrer l’unité murale dans une portion de mur relativement limitée, tout en conservant les dégagements nécessaires à l’aspiration d’air, au soufflage, à l’ouverture du panneau frontal et à l’entretien futur.
Le résultat est une installation sobre et bien alignée. L’unité Fujitsu se trouve au-dessus de la tablette, près du plafond, avec un espace visible permettant à l’air ambiant d’entrer par le dessus de l’appareil. Le volet inférieur reste entièrement dégagé afin de projeter l’air dans la pièce plutôt que sur la tablette.
Ce type de détail fait une différence importante. Une thermopompe murale ne doit pas seulement entrer physiquement dans l’espace disponible. Elle doit pouvoir fonctionner efficacement, distribuer l’air sans obstruction et demeurer accessible pendant toute sa durée de vie.
Pourquoi choisir une thermopompe double zone dans un logement montréalais?
Les propriétés de Mercier–Hochelaga-Maisonneuve présentent des configurations très variées. On y trouve des maisons unifamiliales, des duplex, des triplex, des logements sur plusieurs niveaux et des bâtiments ayant subi différentes transformations au fil des années.
Dans plusieurs de ces habitations, une seule unité murale n’arrive pas à distribuer uniformément l’air dans toutes les pièces. Les murs, les corridors, les portes et les changements de niveau limitent la circulation naturelle de l’air.
Une thermopompe double zone permet de corriger cette situation en utilisant deux unités intérieures, chacune placée dans un secteur stratégique. Les deux appareils sont raccordés à un seul groupe extérieur.
Cette configuration permet notamment de desservir :
- une aire de séjour et une chambre;
- le rez-de-chaussée et l’étage;
- une partie avant et une partie arrière de la résidence;
- une aire ouverte et une pièce fermée;
- deux zones présentant des expositions solaires différentes.
Chaque unité intérieure possède sa propre télécommande et sa propre consigne. L’occupant peut donc ajuster séparément la température et la vitesse de ventilation dans chaque secteur.
La documentation Fujitsu des systèmes multizones AIRSTAGE de série H confirme que chaque unité intérieure peut être commandée indépendamment. Elle précise toutefois que le système produit le chauffage ou le refroidissement, mais pas les deux modes simultanément.
Une unité installée près d’un plafond légèrement irrégulier
Sur la photo, l’unité murale est installée près du plafond, dans un secteur où la rencontre entre le mur et le plafond n’est pas parfaitement uniforme. Cette particularité exige davantage de précision lors du traçage et de la fixation de la plaque de montage.
Une unité intérieure mal nivelée peut entraîner plusieurs problèmes :
- une finition visuelle irrégulière;
- un drainage moins fiable;
- un mauvais ajustement sur la plaque murale;
- des vibrations ou des bruits;
- une apparence inclinée par rapport au mobilier environnant.
Notre équipe ne se fie donc pas uniquement à la ligne du plafond, qui peut être légèrement hors niveau dans certains bâtiments. Nous utilisons des instruments de mesure afin de positionner correctement l’appareil et de respecter la pente requise pour le drainage.
Le boîtier de l’unité Fujitsu apparaît droit et parallèle à la tablette située plus bas. Cette cohérence visuelle contribue à une intégration plus propre dans la pièce.
Le dégagement au-dessus de l’unité : un détail essentiel
Les unités murales aspirent généralement l’air de la pièce par leur partie supérieure. L’air traverse les filtres, passe sur l’échangeur thermique, puis est redistribué par l’ouverture inférieure.
Lorsque l’appareil est placé trop près du plafond, l’aspiration peut être restreinte. Cette restriction peut diminuer le débit d’air, augmenter le bruit et nuire au rendement.
Dans ce projet, l’unité a été positionnée de manière à utiliser l’espace disponible sans être collée au plafond. Le dégagement visible permet à l’air d’entrer dans l’appareil et laisse également l’espace nécessaire pour ouvrir le panneau frontal lors du nettoyage des filtres.
Cette accessibilité est importante, car les filtres doivent être entretenus régulièrement. Une unité placée trop haut ou coincée contre le plafond rend cette tâche inutilement difficile pour les occupants.
La présence de la tablette sous l’unité
La tablette située sous la thermopompe constituait une autre contrainte du projet. Un meuble, une étagère ou une structure fixe placée trop près de la sortie d’air peut modifier la trajectoire du soufflage.
L’air froid a naturellement tendance à descendre, tandis que l’air chaud monte. En mode climatisation, les volets sont généralement orientés de manière à projeter l’air vers l’avant et légèrement vers le haut ou au centre de la pièce. En mode chauffage, l’air peut être dirigé davantage vers le bas pour rejoindre la zone occupée.
La tablette ne devait donc pas bloquer ce mouvement. Sur la photo, un espace suffisant sépare la sortie d’air de la surface horizontale. Les volets disposent de la liberté nécessaire pour ajuster leur angle.
Lorsqu’une unité est installée au-dessus d’un élément fixe, nous vérifions notamment :
- la distance entre le soufflage et l’obstacle;
- l’orientation maximale des volets;
- le risque de réflexion de l’air vers l’appareil;
- l’accès au panneau inférieur;
- l’impact visuel de l’ensemble;
- la possibilité de retirer l’unité lors d’un entretien majeur.
Fujitsu AIRSTAGE Aquila XLTH : une plateforme multizone flexible
La gamme Fujitsu AIRSTAGE Aquila repose sur une architecture multizone qui permet de raccorder plusieurs types d’unités intérieures à un même groupe extérieur.
D’après la documentation Fujitsu fournie, les unités extérieures de série H sont offertes en capacités nominales de 18 000, 24 000, 36 000 et 45 000 BTU/h, selon la configuration. Elles peuvent être jumelées à des unités intérieures murales, des unités gainables Slim Duct, des cassettes compactes ou des unités Mid Static Duct.
Cette flexibilité est utile dans les bâtiments montréalais où les pièces n’offrent pas toutes le même espace de montage.
Pour ce projet de thermopompe double zone, les unités murales représentaient une solution logique, car elles permettent :
- une installation sans réseau complet de conduits;
- une diffusion directe de l’air;
- un contrôle séparé de chaque zone;
- une intervention moins invasive que l’ajout de conduits;
- une intégration adaptée aux rénovations résidentielles.
Les combinaisons possibles pour un système double zone
La documentation Fujitsu indique que les groupes extérieurs AOUH18KWAS2 et AOUH18KWAH2 peuvent être raccordés à deux unités intérieures. Plusieurs combinaisons nominales sont permises, notamment :
- 7 000 + 7 000 BTU/h;
- 7 000 + 9 000 BTU/h;
- 7 000 + 12 000 BTU/h;
- 7 000 + 15 000 BTU/h;
- 9 000 + 9 000 BTU/h;
- 9 000 + 12 000 BTU/h;
- 9 000 + 15 000 BTU/h;
- 12 000 + 12 000 BTU/h.
Ces combinaisons montrent la souplesse du système, mais elles ne remplacent pas un calcul de charge.
Fujitsu précise clairement que ses tableaux de combinaison ne servent pas à sélectionner la capacité finale du système. Le fabricant recommande l’utilisation de son logiciel Design Simulator pour la sélection des équipements AIRSTAGE de série H.
Le dimensionnement ne repose pas uniquement sur les pieds carrés
Une erreur fréquente consiste à choisir une thermopompe uniquement selon la superficie approximative de la pièce. Cette méthode peut être insuffisante, particulièrement dans un bâtiment ancien ou rénové de Montréal.
Deux pièces de même superficie peuvent avoir des besoins très différents selon :
- leur orientation;
- le nombre de fenêtres;
- la qualité des fenêtres;
- l’isolation des murs;
- la hauteur du plafond;
- l’étage où elles se trouvent;
- la présence d’un toit au-dessus;
- le nombre d’occupants;
- les appareils électriques présents;
- les infiltrations d’air.
Pour un système double zone, nous devons analyser chaque secteur séparément, puis vérifier le comportement de l’ensemble lorsque les deux unités demandent simultanément du chauffage ou de la climatisation.
Un appareil surdimensionné peut atteindre trop rapidement sa consigne et réduire sa capacité à déshumidifier correctement. Un appareil sous-dimensionné peut fonctionner continuellement sans maintenir le niveau de confort attendu pendant les journées très chaudes ou les périodes de grand froid.
Capacité connectée et capacité réellement disponible
La documentation Fujitsu mentionne qu’une unité extérieure multizone peut accepter une capacité de connexion allant jusqu’à 130 %, selon le modèle et la combinaison. Cette possibilité permet de raccorder des unités intérieures dont la somme nominale dépasse parfois la capacité affichée du groupe extérieur.
Il faut cependant bien comprendre la signification de cette donnée. Fujitsu indique que le dépassement de 100 % dans la combinaison n’augmente pas la capacité de production du système.
Autrement dit, un groupe extérieur de 18 000 BTU/h raccordé à deux unités totalisant davantage que 18 000 BTU/h ne devient pas automatiquement une machine de plus grande capacité. Lorsque les deux zones demandent leur pleine puissance au même moment, la capacité disponible doit être répartie.
Cette configuration peut être pertinente lorsque les deux zones n’atteignent généralement pas leur charge maximale simultanément. Elle doit toutefois être validée avec soin pour éviter les attentes irréalistes.
Chauffage par temps froid dans Mercier–Hochelaga-Maisonneuve
À Montréal, une thermopompe ne peut pas être évaluée uniquement sur sa capacité de climatisation. Sa performance en chauffage doit également être considérée, notamment lors des périodes froides.
La documentation Fujitsu présente les versions Aquila CTEB comme des systèmes pouvant fonctionner en chauffage jusqu’à -26 °C et en climatisation jusqu’à 50 °C.
La gamme utilise un compresseur à vitesse variable commandé par onduleur. Ce type de compresseur module sa production selon la demande plutôt que de fonctionner uniquement à pleine capacité.
Cette modulation permet au système de s’adapter lorsque :
- une seule zone est active;
- les deux zones ont des consignes différentes;
- la température extérieure varie;
- les gains solaires augmentent dans une pièce;
- les occupants ouvrent ou ferment les portes;
- la charge thermique diminue à l’approche de la consigne.
Le fonctionnement progressif contribue à limiter les variations brusques de température et à maintenir un confort plus uniforme.
Une unité murale doit être pensée avec le mobilier actuel et futur
L’emplacement visible sur la photo tient compte de la tablette existante. Il faut cependant aussi réfléchir à l’utilisation future du mur.
Une unité ne devrait pas être installée à un endroit où elle pourrait être bloquée plus tard par :
- une grande armoire;
- une bibliothèque;
- des rideaux épais;
- un téléviseur;
- un lit superposé;
- une décoration suspendue;
- un meuble haut.
Le jet d’air doit rester libre. Un obstacle situé trop près peut créer une recirculation, refroidir ou chauffer uniquement une petite partie de la pièce et provoquer une lecture de température faussée par la télécommande ou les capteurs.
Dans ce projet, l’espace sous l’unité reste relativement ouvert. La tablette est suffisamment basse pour ne pas bloquer directement le soufflage.
Le parcours des conduites derrière l’unité
La photo montre une installation intérieure épurée, sans conduites visibles autour de l’appareil. Cela indique que le parcours frigorifique, le câblage et le drain ont été organisés de manière discrète, probablement vers l’arrière ou sur un côté non visible de l’unité.
Une installation double zone implique plusieurs liaisons distinctes entre le groupe extérieur et les unités intérieures. Chaque zone possède notamment :
- ses tubes frigorifiques;
- son câble de communication et d’alimentation selon la configuration;
- son évacuation de condensat;
- son point de raccordement au groupe extérieur.
Le cheminement doit être planifié avant le perçage. Une erreur d’emplacement peut entraîner un parcours inutilement long, des cache-lignes visibles ou une difficulté à maintenir une pente correcte pour le drain.
Le drainage du condensat en climatisation
Pendant le fonctionnement en climatisation, l’unité retire de l’humidité de l’air. Cette humidité se condense sur l’échangeur intérieur et s’écoule vers un bac de récupération.
L’eau doit ensuite être évacuée par gravité ou, lorsque la configuration l’exige, au moyen d’une pompe à condensat.
Une pente inadéquate peut provoquer :
- un refoulement d’eau;
- des bruits de gargouillement;
- des fuites sur le mur;
- une accumulation dans le bac;
- des odeurs;
- des dommages aux surfaces intérieures.
Lors de la mise en service, nous vérifions le drainage afin de confirmer que l’eau s’écoule correctement. Cette étape est particulièrement importante lorsqu’une unité est installée au-dessus d’une tablette ou d’un meuble, car une fuite pourrait endommager directement les éléments situés en dessous.
Les vérifications essentielles avant de terminer le chantier
Une fois l’installation mécanique complétée, nous procédons à une série de contrôles.
La stabilité de l’unité
L’appareil doit être solidement engagé sur sa plaque murale, sans mouvement ni vibration anormale.
Le nivellement
Nous vérifions que l’unité est positionnée correctement et que le drainage peut s’effectuer comme prévu.
Le fonctionnement des volets
Les volets doivent s’ouvrir librement sans toucher la tablette ni un autre obstacle.
La communication entre les zones
Les deux unités intérieures doivent répondre aux commandes et communiquer correctement avec le groupe extérieur.
Le chauffage et la climatisation
Le système est testé afin de confirmer qu’il change de mode et produit l’effet attendu.
Le débit d’air
Nous vérifions que l’air est distribué dans la pièce et que l’aspiration supérieure n’est pas obstruée.
Le drainage
Le condensat doit quitter l’unité sans fuite ni refoulement.
Le niveau sonore
Nous portons attention aux vibrations, aux bruits de plastique, au ventilateur et au comportement général de l’appareil.
Les erreurs à éviter lors d’une installation au-dessus d’une tablette
Ce projet permet de mettre en évidence plusieurs erreurs courantes.
-
Installer l’unité trop près du plafond
L’aspiration supérieure peut être limitée et le panneau devient difficile à ouvrir. -
Placer l’unité trop près de la tablette
Le soufflage peut être bloqué ou redirigé vers l’appareil. -
Utiliser le plafond comme seule référence de niveau
Dans certains bâtiments, le plafond n’est pas parfaitement droit. -
Ignorer l’accès aux filtres
L’entretien régulier doit rester simple pour l’occupant. -
Négliger le parcours du drain
Une belle installation peut rapidement devenir problématique si l’eau ne s’évacue pas correctement. -
Choisir la capacité uniquement selon la dimension du mur disponible
La capacité doit correspondre aux besoins thermiques de la zone, et non à la taille physique de l’appareil qui entre dans l’espace. -
Oublier l’utilisation future de la tablette
Des objets hauts déposés sur celle-ci pourraient bloquer le flux d’air.
Conseils d’utilisation pour un système Fujitsu double zone
Une fois la thermopompe installée, quelques pratiques permettent d’en tirer un meilleur confort.
- Utiliser le même mode général sur les deux unités;
- éviter les écarts extrêmes de consigne entre des zones ouvertes l’une sur l’autre;
- laisser le système moduler plutôt que de l’allumer et l’éteindre continuellement;
- nettoyer régulièrement les filtres;
- maintenir le dessus et le dessous de l’unité dégagés;
- ne pas déposer d’objets hauts sur la tablette;
- surveiller toute trace d’eau ou tout bruit inhabituel;
- faire effectuer un entretien CVAC lorsque l’échangeur ou la turbine accumule de la poussière.
Les filtres accessibles derrière le panneau frontal captent une partie des poussières, mais ils ne retiennent pas tout. Avec le temps, la turbine et le serpentin peuvent nécessiter un nettoyage professionnel afin de préserver le débit d’air et la qualité du fonctionnement.
Une installation CVAC adaptée à l’architecture réelle du bâtiment
Cette installation de thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH dans Mercier–Hochelaga-Maisonneuve montre qu’un projet réussi dépend autant du choix de l’équipement que de la façon dont celui-ci est intégré à la pièce.
La présence de la tablette, la proximité du plafond, l’angle du mur et l’espace limité exigeaient un positionnement précis. L’unité a été installée de manière à préserver l’aspiration supérieure, la liberté des volets, l’accessibilité des filtres et une finition visuelle équilibrée.
