Une installation multizone pensée pour le confort de deux espaces distincts
Dans plusieurs résidences de Côte-des-Neiges–Notre-Dame-de-Grâce, les besoins de chauffage et de climatisation varient considérablement d’une pièce à l’autre. Les bâtiments du secteur présentent souvent des murs de maçonnerie, des agrandissements réalisés à différentes époques, des étages difficiles à équilibrer et des espaces dont l’exposition au soleil n’est pas uniforme. Une seule unité murale peut alors difficilement maintenir une température stable partout.
Pour cette installation réalisée à Montréal, nous avons installé une thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH. Le système permet d’alimenter deux unités intérieures à partir d’une seule unité extérieure, tout en donnant aux occupants la possibilité d’ajuster séparément la température de chaque zone.
L’objectif n’était donc pas simplement d’ajouter un appareil de climatisation. Il fallait concevoir une solution capable de répondre à plusieurs contraintes concrètes :
- procurer un chauffage efficace pendant l’hiver montréalais;
- climatiser deux espaces ayant des besoins différents;
- limiter le nombre d’unités extérieures visibles;
- installer l’équipement dans un passage relativement étroit;
- préserver l’accès aux fenêtres, à la structure de bois et aux éléments du bâtiment;
- assurer une installation solide malgré la maçonnerie et la configuration particulière de la façade.
Le résultat est une installation CVAC compacte, propre et adaptée à l’architecture existante.
Pourquoi une thermopompe double zone était particulièrement pertinente
Une thermopompe multizone est souvent retenue lorsqu’un propriétaire souhaite traiter plusieurs pièces sans installer un appareil extérieur distinct pour chaque unité intérieure. Dans cette résidence de Côte-des-Neiges–Notre-Dame-de-Grâce, cette approche permettait de desservir deux zones tout en conservant une seule unité extérieure Fujitsu.
Chaque unité intérieure peut être commandée indépendamment. Il devient ainsi possible de maintenir, par exemple, une température plus fraîche dans une chambre et une température différente dans une aire de vie. Cette indépendance améliore le confort et réduit le besoin de chauffer ou de climatiser inutilement des espaces moins utilisés.
La documentation Fujitsu précise que les systèmes AIRSTAGE multizones de la série H peuvent alimenter plusieurs types d’unités intérieures, notamment des unités murales, des conduits minces, des cassettes compactes et certaines unités gainables. Elle indique également que chaque unité intérieure peut être contrôlée séparément, tandis que le système assure le chauffage ou le refroidissement selon le mode choisi pour l’ensemble de l’installation.
Cette distinction est importante : dans un système multizone conventionnel, les unités intérieures peuvent avoir des températures de consigne différentes, mais elles doivent généralement fonctionner dans le même mode global. Une zone ne peut pas demander du chauffage pendant que l’autre demande simultanément de la climatisation.
Le Fujitsu Aquila XLTH : une configuration adaptée au climat québécois
Le choix du Fujitsu Aquila XLTH repose notamment sur sa conception destinée aux applications résidentielles multizones et aux conditions hivernales rigoureuses. La gamme AIRSTAGE Aquila présentée par Fujitsu comprend des unités extérieures pouvant être jumelées à différentes combinaisons d’unités intérieures, selon la capacité et le nombre de zones requis.
La documentation technique de la série H présente des unités extérieures de 18 000, 24 000, 36 000 et 45 000 BTU/h pouvant alimenter respectivement jusqu’à deux, trois, quatre ou cinq unités intérieures, selon le modèle et les combinaisons autorisées. Elle précise toutefois que les tableaux de combinaison ne remplacent pas une sélection technique complète et recommande l’utilisation du logiciel Fujitsu Design Simulator pour dimensionner correctement le système.
Dans le cadre de cette installation double zone, nous avons donc considéré bien plus que le nombre de pièces. Le choix d’une capacité appropriée dépend notamment :
- de la superficie réelle de chaque zone;
- de la qualité de l’isolation;
- du nombre et de la dimension des fenêtres;
- de l’orientation du bâtiment;
- de la hauteur des plafonds;
- des pertes thermiques;
- de la circulation de l’air entre les pièces;
- de l’utilisation quotidienne des espaces.
Additionner simplement la superficie de deux pièces et sélectionner une unité extérieure à partir d’une règle approximative peut entraîner un appareil surdimensionné ou insuffisant. Un système surdimensionné peut effectuer des cycles plus courts, déshumidifier moins efficacement en été et produire des variations de température. Un système trop petit risque plutôt de fonctionner continuellement sans atteindre le confort recherché lors des périodes les plus froides.
Une unité extérieure installée sur des supports muraux robustes

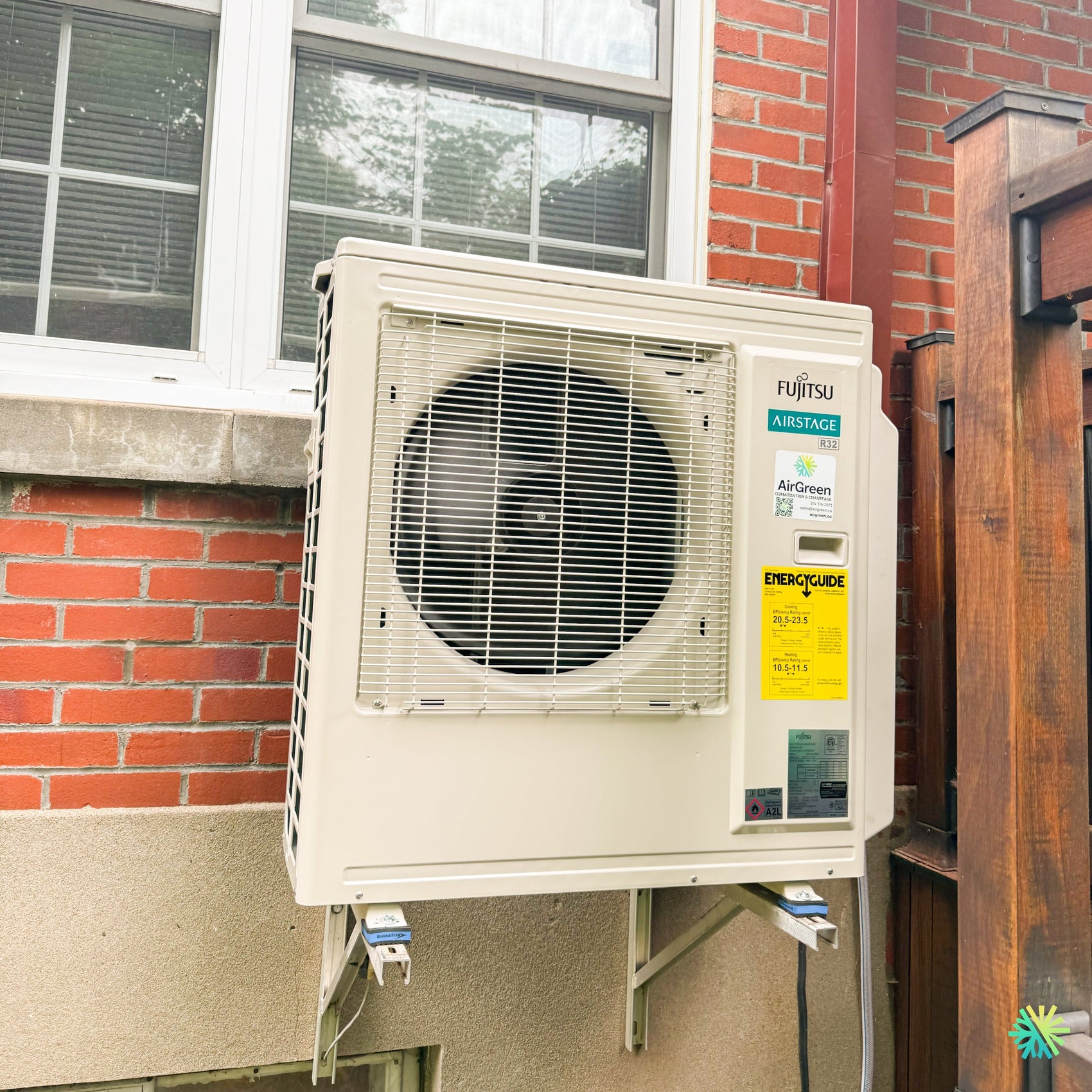

La photographie de cette réalisation montre l’unité extérieure Fujitsu AIRSTAGE au réfrigérant R32, installée sur deux supports métalliques fixés au mur de fondation. Cette méthode de pose convient particulièrement bien lorsque l’espace au sol est limité ou lorsqu’il est préférable de maintenir la thermopompe au-dessus du niveau d’accumulation de la neige.
Dans ce projet, l’emplacement se trouvait entre une fenêtre et une structure extérieure en bois. L’espace disponible demandait donc une planification précise. Il fallait conserver suffisamment de dégagement autour de l’appareil pour permettre :
- une circulation d’air adéquate;
- l’évacuation de l’air par le ventilateur;
- l’accès aux raccords frigorifiques;
- l’entretien futur de l’appareil;
- le nettoyage de l’échangeur;
- une intervention sécuritaire en cas de diagnostic ou de réparation.
Nous avons également dû tenir compte de la proximité de la fenêtre. Une unité extérieure ne doit pas être placée uniquement en fonction de l’espace libre apparent. Son souffle, son niveau sonore, l’accès aux panneaux techniques et les distances recommandées par le fabricant doivent être évalués avant le perçage.
Les supports muraux permettent ici de maintenir l’appareil à une hauteur pratique tout en libérant le sol. Ils sont fixés dans une structure capable de reprendre le poids et les vibrations de l’unité. Des éléments antivibratiles sont placés entre la base de la thermopompe et les supports afin de limiter la transmission des vibrations à la maçonnerie.
Pourquoi la hauteur de l’unité extérieure compte à Montréal
À Montréal, une thermopompe installée trop près du sol peut être exposée à plusieurs problèmes :
- accumulation de neige devant l’échangeur;
- blocage partiel de la circulation d’air;
- formation de glace autour de la base;
- contact prolongé avec l’eau de dégivrage;
- accès plus difficile pendant l’hiver;
- risque de dommages causés par une pelle ou une souffleuse.
Pendant le chauffage, une thermopompe produit périodiquement de l’eau lors de ses cycles de dégivrage. Cette eau doit pouvoir s’écouler sans former un bloc de glace qui atteindrait le dessous de l’unité. L’installation murale visible sur cette réalisation contribue à fournir le dégagement nécessaire sous l’appareil.
La hauteur doit néanmoins rester raisonnable. Une unité placée inutilement trop haut complique l’entretien et peut exiger de l’équipement supplémentaire lors des interventions. Notre rôle consiste à trouver un équilibre entre la protection contre la neige, l’accessibilité et l’intégration au bâtiment.
Une intégration soignée dans un environnement architectural contraignant
Les résidences de Côte-des-Neiges–Notre-Dame-de-Grâce présentent fréquemment des façades en brique, des fondations en béton, des escaliers extérieurs, des balcons et des passages latéraux étroits. Chaque élément influence le positionnement des équipements CVAC.
Sur cette installation, l’unité extérieure se trouve près d’une structure de bois et sous une grande fenêtre. Nous avons choisi une position qui permet de réduire l’encombrement dans le passage tout en maintenant l’appareil suffisamment éloigné des obstacles immédiats.
L’alignement des supports, la mise au niveau de l’unité et la qualité des ancrages sont particulièrement importants. Une thermopompe mal nivelée peut favoriser un mauvais drainage, amplifier certaines vibrations et compliquer le fonctionnement pendant les cycles de dégivrage.
Nous accordons également une attention particulière au cheminement des conduites frigorifiques, du câblage de communication et du drain de condensation. Même lorsque ces éléments ne sont pas tous visibles sur une photographie extérieure, leur installation influence directement la fiabilité du système.
Les conduites frigorifiques ne doivent jamais être improvisées
Une installation multizone comprend une paire de conduites frigorifiques pour chaque unité intérieure. Le diamètre des conduites, la longueur totale, la différence de hauteur et la quantité éventuelle de réfrigérant additionnel doivent respecter les exigences du fabricant.
Parmi les erreurs que nous rencontrons sur certaines installations réalisées sans planification suffisante, on retrouve :
- des conduites pliées trop brusquement;
- une isolation endommagée;
- des raccords évasés mal préparés;
- l’absence de test d’étanchéité adéquat;
- un tirage au vide trop court;
- des longueurs de conduites non vérifiées;
- un câblage de communication associé à la mauvaise zone.
Sur un système double zone, une inversion entre les raccordements électriques et frigorifiques peut provoquer un fonctionnement incohérent : une unité intérieure demande du chauffage, mais l’unité extérieure alimente le circuit correspondant à l’autre pièce. Une vérification complète de chaque zone est donc effectuée avant la mise en service finale.
Le réfrigérant R32 visible sur l’appareil
L’étiquette apposée sur l’unité extérieure indique clairement l’utilisation du réfrigérant R32. Ce fluide est employé dans plusieurs systèmes CVAC récents en raison de ses caractéristiques thermodynamiques et de son potentiel de réchauffement global inférieur à celui du R410A.
Sa présence exige néanmoins des méthodes de travail adaptées. Les outils, les procédures de récupération, les tests de pression et les pratiques de mise en service doivent être compatibles avec le réfrigérant utilisé. Une installation professionnelle ne consiste pas uniquement à raccorder les tuyaux : elle comprend un contrôle complet de l’étanchéité, un tirage au vide mesuré et une validation du fonctionnement dans chaque mode.
Chauffage par temps froid et fonctionnement saisonnier
La documentation Fujitsu associée aux systèmes Aquila de la série H indique que certaines versions destinées au climat froid peuvent assurer le chauffage jusqu’à -26 °C. Elle mentionne aussi un fonctionnement en climatisation par température extérieure élevée ainsi qu’une conception à compresseur entraîné par onduleur.
Un compresseur à vitesse variable ajuste sa production selon la demande plutôt que de fonctionner uniquement à pleine puissance ou à l’arrêt. Cette modulation peut offrir une température plus stable et réduire les démarrages répétés lorsque la demande est modérée.
Il faut toutefois distinguer la température minimale de fonctionnement de la capacité réellement disponible à très basse température. Une thermopompe peut continuer à fonctionner à une température donnée tout en fournissant moins de chaleur qu’à une température extérieure plus douce. Le dimensionnement doit donc être basé sur les données de performance du modèle exact et sur les pertes de chaleur du bâtiment.
Dans certaines propriétés, la thermopompe peut devenir la principale source de chauffage. Dans d’autres, elle travaille avec des plinthes électriques ou un système central existant. Nous expliquons au propriétaire comment utiliser les sources d’appoint sans nuire au fonctionnement de la thermopompe.
Ce que cette installation apporte au quotidien
Deux températures de consigne, une seule unité extérieure
Le principal avantage de cette installation est la possibilité de contrôler deux espaces séparément. Une chambre située à l’étage peut nécessiter moins de chauffage qu’un salon exposé à plusieurs fenêtres. En été, une pièce orientée au soleil peut également demander davantage de climatisation.
Avec deux unités intérieures, les occupants peuvent ajuster chaque zone selon son utilisation. Cette approche est plus précise qu’un appareil unique installé dans un corridor en espérant que l’air atteigne naturellement toutes les pièces.
La documentation Fujitsu souligne aussi qu’une unité extérieure de la série H peut accepter différentes catégories d’unités intérieures. Selon le projet, il est donc possible de combiner une unité murale avec une cassette ou une unité gainable compatible. Cette flexibilité peut être utile dans un immeuble où les deux zones ne présentent pas les mêmes contraintes architecturales.
Une façade moins encombrée
Installer deux thermopompes simples aurait nécessité deux unités extérieures, deux ensembles de supports, deux alimentations et davantage d’espace. La configuration double zone réduit l’encombrement visuel et facilite l’intégration sur un mur déjà occupé par des fenêtres et un escalier.
Cela ne signifie pas qu’une thermopompe multizone est automatiquement préférable dans tous les projets. Deux systèmes indépendants peuvent parfois offrir davantage de redondance ou mieux répondre à des zones très éloignées. La bonne solution dépend du bâtiment, de la longueur des conduites, des capacités requises et des priorités du propriétaire.
Les erreurs à éviter avant de choisir un système double zone
Avant d’accepter une soumission, nous recommandons de vérifier plusieurs éléments précis.
Choisir uniquement selon le nombre de BTU indiqué dans une publicité
La capacité nominale ne suffit pas. Il faut examiner les performances en chauffage, les combinaisons d’unités intérieures autorisées et la capacité disponible lorsque les deux zones fonctionnent simultanément.
Supposer que chaque unité intérieure reçoit toujours sa capacité nominale maximale
Dans un système multizone, l’unité extérieure répartit sa capacité entre les zones actives. Lorsque les deux unités intérieures demandent leur pleine puissance, la capacité disponible dépend de l’unité extérieure et des conditions de fonctionnement.
Fujitsu précise d’ailleurs qu’une combinaison d’unités intérieures dépassant 100 % de la capacité nominale de connexion n’augmente pas la capacité de production de l’unité extérieure.
Négliger l’accès pour l’entretien CVAC
Une installation très serrée contre une clôture, un balcon ou un mur peut paraître discrète, mais devenir difficile à entretenir. Les panneaux techniques, les raccords et l’échangeur doivent rester accessibles.
Placer l’unité directement dans une zone d’accumulation de neige
Le dégagement hivernal doit être prévu dès l’installation. Ajouter un support après coup est souvent plus complexe et plus coûteux.
Ignorer la gestion du condensat intérieur
Chaque unité intérieure produit de l’eau en mode climatisation. Le drain doit avoir une pente suffisante ou être équipé d’une pompe à condensat lorsque l’écoulement gravitaire est impossible. Un drain mal conçu peut entraîner des fuites, des odeurs ou des dommages aux finis intérieurs.
Mise en service et vérifications finales par AirGreen
Après l’installation mécanique, nous procédons à une série de vérifications avant de remettre le système au client :
- contrôle du serrage et de la stabilité des supports;
- vérification des dégagements autour de l’unité extérieure;
- test d’étanchéité des circuits frigorifiques;
- tirage au vide selon une méthode mesurée;
- validation du câblage électrique et de communication;
- vérification de l’association correcte entre chaque circuit et chaque zone;
- test du chauffage et de la climatisation;
- contrôle du drainage des unités intérieures;
- explication des télécommandes et des réglages;
- présentation des consignes d’entretien.
Nous recommandons notamment de nettoyer régulièrement les filtres des unités intérieures et de garder l’échangeur extérieur dégagé. En hiver, il ne faut pas laisser la neige s’accumuler devant ou derrière l’appareil. Il est toutefois déconseillé de frapper la glace avec un outil, car cela pourrait endommager le serpentin ou le châssis.
Une installation CVAC adaptée aux réalités de Montréal
Ce projet à Côte-des-Neiges–Notre-Dame-de-Grâce illustre l’importance d’adapter chaque installation au bâtiment plutôt que d’appliquer une méthode identique partout. Le mur de brique, la fondation, la fenêtre, l’escalier de bois et l’espace latéral disponible ont tous influencé notre travail.
La thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH offre ici une solution cohérente : deux zones contrôlées indépendamment, une seule unité extérieure et une installation murale qui protège l’appareil contre l’accumulation de neige tout en préservant l’espace de circulation.
Chez AirGreen, nous réalisons des installations de thermopompes multizones à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Chaque projet commence par une évaluation de la propriété, des besoins thermiques et des contraintes d’installation. Cette préparation nous permet de proposer un système dont la capacité, l’emplacement et la configuration correspondent réellement aux espaces à traiter.
