Installation d’une thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH à Rivière-des-Prairies–Pointe-aux-Trembles, Montréal

Une solution multizone intégrée dans une chambre mansardée aux dégagements particulièrement serrés

Cette installation d’une thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH à Rivière-des-Prairies–Pointe-aux-Trembles illustre parfaitement le type de projet où la qualité du résultat dépend autant du choix de l’équipement que de la précision de son positionnement.

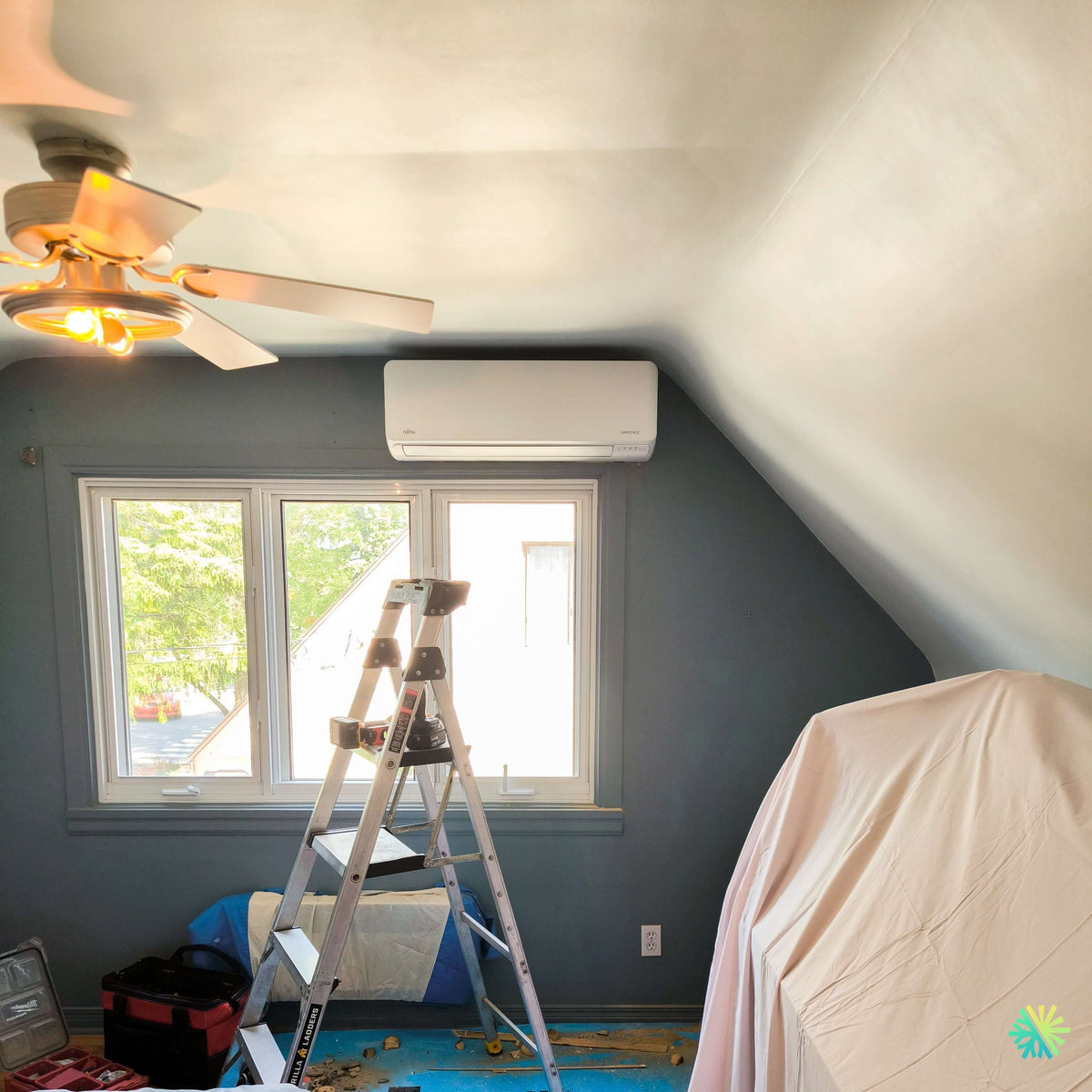

La photographie montre l’une des unités intérieures installée dans une chambre située sous une toiture inclinée. Le mur disponible était limité par trois éléments majeurs : une grande fenêtre, un plafond en pente et la présence d’un ventilateur de plafond. Il fallait donc trouver un emplacement capable d’assurer une bonne circulation d’air sans nuire à l’ouverture des fenêtres, sans diriger le jet directement vers le lit et sans compromettre l’accès futur aux filtres.

Nous avons installé l’unité murale Fujitsu sur la section de mur située au-dessus de la fenêtre. Ce choix permet de conserver les surfaces latérales disponibles, de diffuser l’air vers le centre de la pièce et d’intégrer visuellement l’équipement dans l’architecture mansardée.

Le résultat visible est sobre et fonctionnel. L’unité blanche se détache légèrement sur le mur bleu-gris, tout en restant alignée avec l’encadrement de la fenêtre. Malgré la pente du plafond à droite, le dégagement nécessaire au fonctionnement et à l’entretien de l’appareil a été préservé.

Une chambre mansardée qui exigeait une planification au centimètre près

Dans une pièce conventionnelle, une unité murale peut généralement être installée sur plusieurs sections de mur. Dans cette chambre, les possibilités étaient beaucoup plus limitées.

La pente prononcée du plafond réduit rapidement la hauteur disponible du côté droit. Le ventilateur de plafond occupe une partie de l’espace central, tandis que la fenêtre couvre la majorité du mur extérieur. Le positionnement devait donc répondre simultanément à plusieurs contraintes :

• conserver un dégagement suffisant au-dessus de l’unité;
• éviter que le plafond incliné nuise à l’entrée d’air;
• ne pas obstruer la fenêtre;
• maintenir l’unité parfaitement de niveau;
• permettre l’ouverture du panneau frontal;
• distribuer l’air dans la pièce plutôt que contre la pente;
• limiter l’impact visuel sur l’aménagement intérieur;
• prévoir un trajet logique pour les conduites frigorifiques et le drain.

Dans ce type d’installation CVAC, une différence de quelques centimètres peut modifier la circulation de l’air ou rendre l’entretien beaucoup plus difficile. Nous vérifions donc les dimensions réelles de l’unité, la hauteur du plafond et la trajectoire du volet avant de fixer la plaque murale.

Pourquoi l’emplacement au-dessus de la fenêtre était le plus logique

Installer une unité intérieure au-dessus d’une fenêtre demande une analyse rigoureuse, mais cette position peut offrir d’excellents résultats lorsqu’elle est techniquement réalisable.

Dans cette chambre, cet emplacement présentait plusieurs avantages :

• le mur extérieur facilitait le passage des conduites;
• l’air pouvait être projeté vers la profondeur de la pièce;
• les murs latéraux demeuraient libres pour le mobilier;
• l’unité ne se trouvait pas directement au-dessus du lit;
• la fenêtre restait pleinement fonctionnelle;
• l’appareil était installé dans la portion la plus haute du mur disponible.

La fenêtre constitue souvent une zone de pertes thermiques plus importantes que les murs isolés. En hiver, la proximité de l’unité permet de mieux compenser la sensation de paroi froide autour du vitrage. En été, l’appareil peut également traiter la chaleur solaire qui entre par les fenêtres avant qu’elle ne se répartisse dans toute la chambre.

Le choix final ne repose toutefois jamais uniquement sur ce principe. Nous devons d’abord confirmer la structure disponible, le dégagement exigé par le fabricant, l’accès au drain et la possibilité de réaliser un percement propre.

Une protection complète de la chambre pendant les travaux

La photographie montre clairement que le mobilier a été recouvert avant les travaux. Une grande housse protège le lit ou le meuble principal, tandis qu’une toile est installée au sol sous la zone d’intervention.

Cette préparation fait partie intégrante de notre méthode de travail. Une installation de thermopompe implique généralement :

• le percement du mur;
• la fixation d’une plaque métallique;
• la manipulation de conduites en cuivre;
• la coupe de certains matériaux;
• la pose des câbles et du drain;
• le scellement des ouvertures;
• le nettoyage final de la zone.

Même lorsqu’un percement est réalisé avec soin, de petites quantités de poussière ou de débris peuvent être produites. La protection du mobilier et des planchers limite les risques de salissure et permet de laisser la pièce dans un état propre après l’installation.

La présence de l’escabeau, des outils et des matériaux visibles au sol indique que la photo a été prise pendant la phase active du chantier. L’unité intérieure est déjà installée, mais les dernières vérifications et les travaux de finition sont encore en cours.

Une thermopompe double zone adaptée aux besoins de deux espaces distincts

Le choix d’une thermopompe double zone permet de desservir deux pièces ou deux secteurs à partir d’une seule unité extérieure.

Cette configuration est particulièrement pertinente lorsque les deux zones ont des comportements thermiques différents. Une chambre à l’étage ou sous le toit, comme celle visible ici, peut devenir beaucoup plus chaude en été qu’une pièce située au rez-de-chaussée. La chaleur s’accumule naturellement dans les niveaux supérieurs, et la proximité de la toiture augmente parfois les gains thermiques.

Une seconde zone peut alors être installée dans un espace principal, un bureau, un salon ou une autre chambre. Chaque unité intérieure dispose de sa propre commande, ce qui permet d’ajuster la température selon l’usage réel de chaque pièce.

La documentation Fujitsu pour les systèmes multizones de série H indique que les unités extérieures Aquila peuvent être raccordées à différents types d’unités intérieures, notamment des modèles muraux, des cassettes compactes et des unités gainables. Le modèle extérieur destiné à deux zones peut alimenter jusqu’à deux unités intérieures.

Le confort indépendant des deux zones

Chaque unité intérieure peut être réglée séparément. Dans une résidence familiale, cette indépendance permet par exemple de maintenir la chambre plus fraîche pendant la nuit sans imposer la même température dans toute la maison.

Les occupants peuvent généralement ajuster :

• la température de consigne;
• la vitesse du ventilateur;
• l’orientation du volet;
• le mode de fonctionnement;
• la minuterie;
• certaines fonctions de confort propres au contrôleur.

Il faut néanmoins respecter une règle importante des systèmes multizones : les deux unités intérieures reliées au même compresseur doivent fonctionner dans un mode compatible.

La documentation Fujitsu précise que le système peut assurer le chauffage ou la climatisation, mais pas les deux simultanément. Une zone ne peut donc pas demander du chauffage pendant que l’autre demande de la climatisation.

Cette caractéristique doit être expliquée au propriétaire, surtout pendant les saisons intermédiaires. Dans une maison où une chambre mansardée reçoit beaucoup de soleil, elle peut devenir chaude alors qu’une pièce inférieure demeure plus fraîche. La sélection du mode doit alors être coordonnée entre les zones.

Fujitsu Aquila XLTH : une conception destinée au climat froid

À Rivière-des-Prairies–Pointe-aux-Trembles, une thermopompe doit être sélectionnée pour fonctionner dans les conditions réelles de Montréal, et non seulement pour climatiser pendant quelques semaines en été.

La série Fujitsu Aquila destinée au climat froid est conçue pour offrir du chauffage à basse température. La documentation fournie pour les modèles CTEB indique un fonctionnement en chauffage jusqu’à -26 °C. Elle présente également une capacité de fonctionnement en climatisation lorsque la température extérieure atteint jusqu’à 50 °C.

Cette plage de fonctionnement est particulièrement pertinente pour une chambre située sous une toiture, car cette pièce peut connaître les deux extrêmes :

• une forte accumulation de chaleur durant les journées ensoleillées;
• des pertes thermiques importantes pendant les nuits froides;
• une variation de température plus rapide que dans les niveaux inférieurs;
• un inconfort plus marqué près des surfaces inclinées.

Une thermopompe conçue pour le climat froid contribue à maintenir une température plus stable, mais elle doit toujours être dimensionnée en fonction des pertes thermiques réelles du bâtiment.

La capacité ne doit pas être choisie uniquement selon la superficie

Il est fréquent de voir des estimations fondées uniquement sur le nombre de pieds carrés. Cette méthode est trop approximative pour sélectionner correctement une thermopompe.

Dans une chambre mansardée, plusieurs éléments peuvent augmenter la charge thermique :

• la surface de toiture directement au-dessus de la pièce;
• l’isolation de l’entretoit ou des murs inclinés;
• la grandeur et l’orientation des fenêtres;
• l’exposition au soleil;
• les infiltrations d’air;
• la hauteur et la forme du plafond;
• le nombre d’occupants;
• les appareils électriques présents dans la pièce.

Une pièce de superficie modeste peut nécessiter une attention particulière si elle surchauffe fortement en été. À l’inverse, une unité trop grande peut créer des cycles courts, refroidir trop rapidement sans bien déshumidifier et produire des variations de confort.

Chez AirGreen, nous considérons la propriété comme un ensemble. Pour une thermopompe double zone, nous évaluons non seulement la charge de chaque pièce, mais également la demande simultanée des deux zones.

Les combinaisons Fujitsu doivent être approuvées

Le fait qu’une unité extérieure possède deux raccordements ne signifie pas que toutes les capacités intérieures peuvent être combinées arbitrairement.

Pour les unités extérieures Fujitsu de 18 000 BTU/h destinées à deux zones, la table de combinaison présente notamment les associations nominales suivantes :

• 7 000 + 7 000 BTU/h;
• 7 000 + 9 000 BTU/h;
• 7 000 + 12 000 BTU/h;
• 7 000 + 15 000 BTU/h;
• 9 000 + 9 000 BTU/h;
• 9 000 + 12 000 BTU/h;
• 9 000 + 15 000 BTU/h;
• 12 000 + 12 000 BTU/h.

Ces combinaisons indiquent la compatibilité technique des unités, mais elles ne déterminent pas à elles seules la capacité appropriée pour la maison. Fujitsu précise dans sa documentation que les tableaux ne doivent pas servir directement à sélectionner la capacité du système et recommande l’utilisation de son logiciel Design Simulator pour les équipements AIRSTAGE de série H.

Une capacité intérieure supérieure ne crée pas une capacité extérieure supplémentaire

Certaines combinaisons autorisées ont une somme nominale supérieure à la capacité de l’unité extérieure. Cette pratique peut être pertinente lorsque les deux zones n’exigent pas leur pleine capacité au même moment.

Cependant, Fujitsu indique clairement qu’un dépassement de 100 % de la capacité connectée n’augmente pas la capacité de production du système.

Par exemple, si les deux unités intérieures demandent simultanément leur puissance maximale, le compresseur doit répartir la capacité réellement disponible entre les deux zones. C’est pourquoi le dimensionnement doit tenir compte des habitudes d’utilisation, de l’orientation des pièces et des périodes où les demandes risquent de se chevaucher.

Dans ce projet, la chambre mansardée représente une zone qui peut connaître une forte demande en climatisation. La seconde zone devait donc être analysée en parallèle afin d’éviter une sélection déséquilibrée.

La modulation par onduleur améliore la stabilité de la température

La série Fujitsu AIRSTAGE utilise un compresseur à vitesse variable commandé par onduleur.

Cette technologie permet au système d’ajuster sa production selon la demande. Au lieu de fonctionner uniquement à pleine puissance puis de s’arrêter, le compresseur peut réduire ou augmenter sa vitesse.

Dans une chambre, cette modulation offre plusieurs bénéfices :

• une température plus stable;
• moins de variations brusques pendant la nuit;
• un niveau sonore plus régulier;
• une réduction des démarrages répétés;
• une meilleure adaptation lorsque seule une zone demande du chauffage ou de la climatisation.

La documentation Fujitsu associe ce compresseur à onduleur à une amélioration du confort et de l’efficacité énergétique. Elle mentionne également des protections intégrées pour les circuits, le moteur du ventilateur et le compresseur.

La diffusion de l’air dans une pièce avec plafond incliné

Le plafond en pente influence la façon dont l’air se déplace dans la chambre.

En climatisation, l’air froid a tendance à descendre. Une unité installée en hauteur au-dessus de la fenêtre peut donc projeter l’air vers le centre avant qu’il ne se répartisse progressivement dans la zone occupée.

En chauffage, l’air chaud monte naturellement. L’orientation du volet devient alors importante pour pousser l’air vers le bas et éviter qu’il reste accumulé près du plafond.

Lors de la mise en service, nous vérifions :

• l’ouverture complète du volet;
• l’absence d’obstacle devant la sortie d’air;
• la portée du jet;
• la réaction de la pièce;
• le confort près du lit;
• l’effet du ventilateur de plafond sur la circulation.

Le ventilateur visible sur la photo peut d’ailleurs contribuer à homogénéiser la température lorsqu’il est utilisé à basse vitesse et dans le bon sens de rotation. Il ne doit toutefois pas perturber directement la sortie d’air de l’unité.

Une installation au-dessus d’une fenêtre exige une gestion impeccable du drainage

En mode climatisation, l’unité intérieure retire de l’humidité de l’air. Cette eau est recueillie dans un bac, puis évacuée par un drain.

Lorsque l’appareil est placé au-dessus d’une fenêtre, une fuite pourrait endommager :

• le cadrage;
• la peinture;
• les moulures;
• le mécanisme de la fenêtre;
• le mur sous l’unité.

Le drainage doit donc être installé avec une pente appropriée et testé avant la fin des travaux.

Nous vérifions notamment :

1. le niveau de la plaque murale;
2. le positionnement de l’unité sur ses crochets;
3. la pente du drain;
4. l’absence d’écrasement du tuyau;
5. l’étanchéité du raccord;
6. l’écoulement jusqu’au point de sortie;
7. le scellement du percement extérieur.

Une unité intérieure légèrement inclinée peut perturber l’écoulement dans le bac. C’est pourquoi le nivellement constitue une étape technique, et non seulement esthétique.

Les détails qui distinguent une installation propre d’une installation improvisée

Le choix du trajet des conduites

Une thermopompe double zone nécessite un trajet distinct entre l’unité extérieure et chacune des unités intérieures.

Ce trajet comprend généralement :

• les conduites frigorifiques;
• le câble de communication;
• le câblage requis;
• le drain de condensat;
• une protection extérieure ou intérieure.

Dans cette chambre, la présence d’un mur extérieur derrière l’unité permettait d’envisager un passage relativement direct. Une trajectoire courte peut réduire la quantité de moulures visibles et faciliter le drainage gravitaire.

Le percement doit toutefois éviter les montants, les câbles électriques et les éléments de structure autour de la fenêtre. Dans les bâtiments plus anciens de Rivière-des-Prairies–Pointe-aux-Trembles, la composition réelle des murs peut varier selon les rénovations effectuées au fil des années.

La mise sous vide du circuit frigorifique

Une fois les conduites raccordées, le circuit doit être soumis à une mise sous vide complète.

Cette étape retire :

• l’air;
• l’humidité;
• les gaz non condensables;
• les contaminants présents dans les conduites.

L’humidité résiduelle peut réagir avec l’huile du compresseur, réduire le rendement et contribuer à la formation de contaminants dans le circuit. Une thermopompe peut sembler fonctionner après une mise en service inadéquate, mais subir des problèmes prématurés plusieurs mois ou plusieurs années plus tard.

Une mise en service professionnelle comprend également une épreuve d’étanchéité, la vérification des raccordements électriques et l’essai des deux zones.

Les erreurs fréquentes à éviter dans une chambre sous le toit

Installer l’unité trop près du plafond incliné

L’entrée d’air située sur le dessus peut être restreinte, ce qui réduit le débit et augmente le bruit.

Diriger l’air directement sur le lit

Un jet froid continu peut créer un inconfort, même lorsque la température générale de la pièce est correcte.

Négliger le panneau frontal

L’unité doit pouvoir s’ouvrir pour le nettoyage des filtres et l’entretien CVAC.

Percer sans vérifier la structure autour de la fenêtre

Cette zone peut contenir des linteaux, des montants renforcés ou du câblage.

Installer un drain sans pente suffisante

Une mauvaise évacuation peut causer une fuite sur la fenêtre ou le mur.

Choisir une capacité excessive pour compenser un problème d’isolation

Une thermopompe ne remplace pas une enveloppe thermique adéquate. Une isolation déficiente devrait être prise en compte dans le calcul et, lorsque possible, corrigée.

L’entretien d’une thermopompe installée dans une chambre

Une unité intérieure installée dans une chambre doit demeurer propre afin de préserver le débit d’air et la qualité du confort.

Les filtres devraient être inspectés régulièrement, particulièrement si la pièce contient des textiles, des animaux ou beaucoup de poussière.

Un entretien périodique comprend :

• le nettoyage des filtres;
• l’inspection de l’échangeur;
• le nettoyage du ventilateur lorsque nécessaire;
• la vérification du bac et du drain;
• le contrôle des bruits inhabituels;
• l’inspection de l’unité extérieure;
• la confirmation du rendement dans les deux zones.

Le fait que l’unité soit installée au-dessus de la fenêtre doit également être considéré lors de l’aménagement futur. Les rideaux, stores ou décorations ne doivent pas bloquer l’entrée ou la sortie d’air.

Une réalisation représentative de notre travail dans le Grand Montréal

Cette installation à Rivière-des-Prairies–Pointe-aux-Trembles montre qu’une pièce complexe n’est pas nécessairement incompatible avec une thermopompe murale.

La pente du plafond, la fenêtre, le ventilateur et le mobilier réduisaient les options, mais un relevé précis nous a permis d’identifier un emplacement fonctionnel et propre. L’unité intérieure Fujitsu s’intègre dans la partie supérieure du mur sans bloquer l’architecture de la chambre.

Chez AirGreen, nous réalisons des installations de thermopompes, de climatiseurs muraux et de systèmes multizones à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Chaque projet est adapté aux contraintes du bâtiment plutôt que reproduit selon une formule unique.

Pour cette thermopompe double zone Fujitsu Aquila XLTH, les éléments essentiels étaient clairs :

• sélectionner une combinaison compatible;
• dimensionner les deux zones ensemble;
• utiliser l’espace disponible au-dessus de la fenêtre;
• préserver les dégagements malgré le plafond incliné;
• assurer une bonne diffusion d’air;
• protéger la chambre pendant les travaux;
• effectuer une mise en service complète;
• garantir un accès raisonnable pour l’entretien.

Le résultat offre aux occupants un contrôle direct du confort dans cette chambre mansardée, tout en utilisant une seule unité extérieure pour desservir deux zones. Il s’agit d’une solution particulièrement pertinente pour les maisons où les étages supérieurs surchauffent l’été ou perdent rapidement leur chaleur pendant l’hiver montréalais.
