Installation d’une thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH à Rosemont–La Petite-Patrie, Montréal

Une intégration murale discrète dans un espace résidentiel aux lignes épurées

À Rosemont–La Petite-Patrie, les projets de thermopompe demandent souvent une attention particulière à l’intégration intérieure. Dans plusieurs maisons, duplex et plex rénovés du secteur, les murs sont déjà finis, les plafonds sont parfois inclinés et l’espace disponible pour positionner une unité murale est limité. Pour cette installation, nous avons mis en place une thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH, conçue pour chauffer et climatiser deux zones distinctes à partir d’une seule unité extérieure.

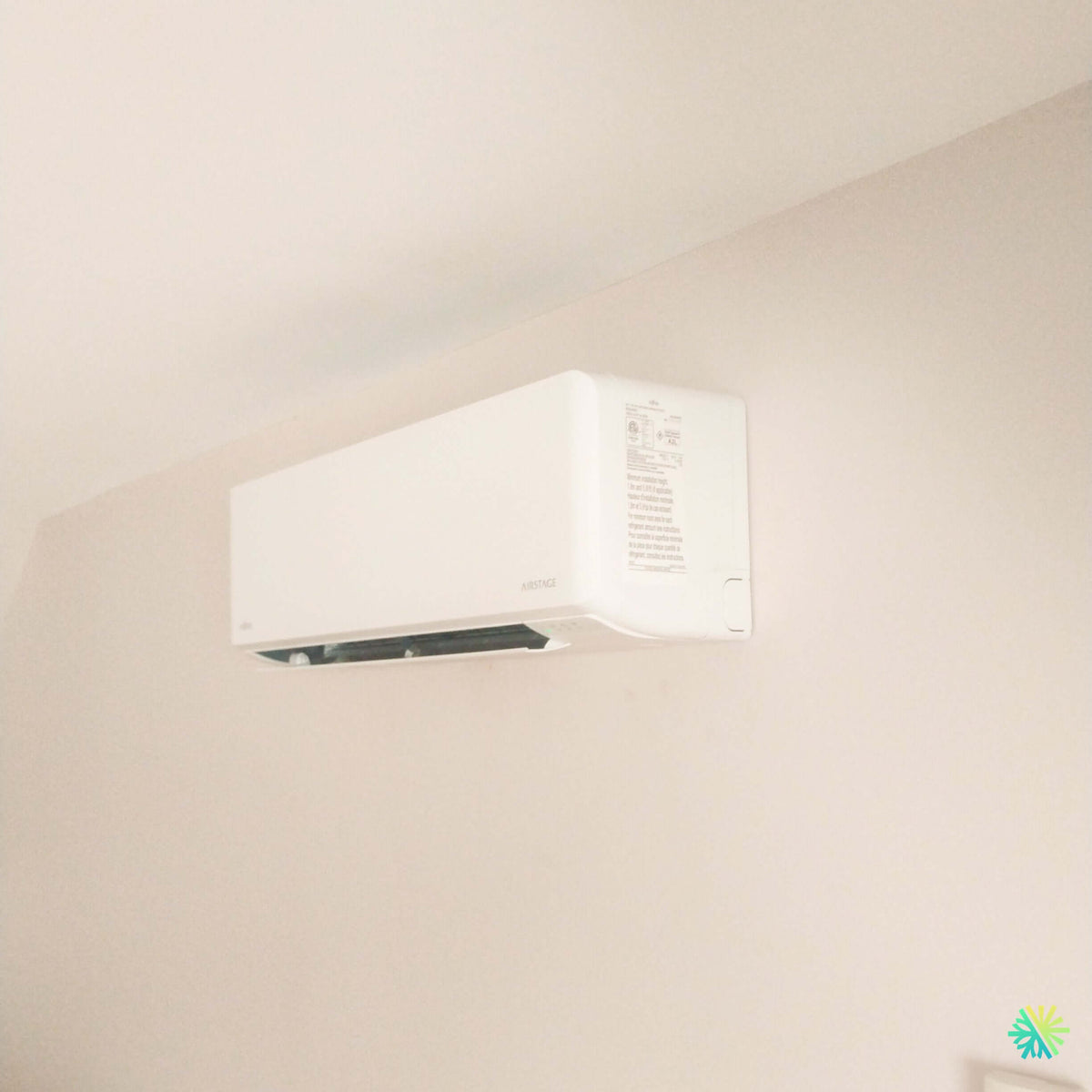

La photographie montre l’une des unités intérieures Fujitsu installée très haut sur le mur, près de la rencontre entre le plafond et la cloison. L’appareil s’intègre à une pièce claire, avec des surfaces blanches et peu d’éléments visuels. Cette sobriété met immédiatement en évidence un aspect important de notre travail : une installation réussie doit être techniquement solide, mais aussi cohérente avec l’architecture du logement.

Dans ce projet, l’enjeu n’était pas seulement de trouver un espace libre sur un mur. Il fallait positionner l’unité de façon à maintenir une bonne circulation d’air, préserver l’accès aux filtres, éviter un soufflage inconfortable et organiser discrètement le passage des conduites frigorifiques, du câblage et du drain.

Pourquoi une thermopompe double zone était adaptée au logement

Une thermopompe double zone permet de raccorder deux unités intérieures à une seule unité extérieure. Chaque zone peut être commandée séparément, ce qui convient bien aux logements où deux pièces ne présentent pas la même charge thermique.

Il peut s’agir, par exemple :

• d’un salon et d’une chambre;
• d’un rez-de-chaussée et d’un étage supérieur;
• d’une aire ouverte et d’un bureau;
• d’une pièce située du côté ensoleillé et d’une autre orientée au nord;
• d’une ancienne section du bâtiment et d’un agrandissement plus récent.

Dans Rosemont–La Petite-Patrie, cette flexibilité est particulièrement utile. Le quartier regroupe des propriétés de différentes époques, avec des niveaux d’isolation variables, des façades exposées différemment et des configurations intérieures qui ont souvent été modifiées au fil des rénovations.

Au lieu d’installer deux compresseurs distincts, la configuration double zone limite l’encombrement extérieur tout en permettant un contrôle adapté à chaque pièce. La documentation Fujitsu précise que les systèmes multizones AIRSTAGE peuvent faire fonctionner plusieurs unités intérieures à partir d’une seule unité extérieure et que chaque unité peut être commandée indépendamment avec sa télécommande.

Ce que la photo révèle sur le positionnement de l’unité murale

L’unité intérieure visible a été installée près du plafond, dans l’angle supérieur du mur. Ce choix permet de distribuer l’air dans le volume de la pièce sans occuper l’espace utile à hauteur des meubles.

Le plafond semble légèrement incliné ou présenter une transition angulaire. Cette caractéristique impose davantage de précision qu’un plafond parfaitement horizontal. Avant le perçage, nous devons vérifier :

• la hauteur disponible sur toute la largeur de l’unité;
• le dégagement nécessaire pour l’entrée d’air;
• l’ouverture du panneau frontal;
• la possibilité de retirer les filtres;
• le niveau exact de la plaque de montage;
• la position des montants ou du support mural;
• l’orientation du drain;
• le trajet des conduites vers l’extérieur.

L’appareil ne doit pas simplement paraître droit. Il doit être correctement nivelé par rapport à son support et permettre au condensat de s’écouler selon le parcours prévu.

La photo montre également une installation sans goulotte apparente devant l’appareil. Cette présentation suggère que les raccordements ont été dirigés vers le côté ou vers l’arrière du mur, selon la configuration du bâtiment. Lorsque la structure le permet, ce type de parcours réduit l’impact visuel de l’installation CVAC.

Une hauteur de pose qui favorise la diffusion de l’air

Une unité murale aspire l’air ambiant par sa partie supérieure, le fait passer à travers ses filtres et son échangeur, puis le souffle par les volets inférieurs.

L’installation en hauteur présente plusieurs avantages :

• l’air frais peut descendre progressivement dans la pièce;
• le jet d’air peut parcourir une plus grande distance;
• l’unité demeure au-dessus des meubles;
• le mur reste utilisable pour l’aménagement;
• la distribution est généralement plus homogène.

Il faut toutefois éviter de placer l’unité trop près du plafond. Un dégagement insuffisant peut limiter l’aspiration, augmenter le bruit d’air et rendre l’entretien plus difficile.

Dans ce projet à Rosemont–La Petite-Patrie, l’appareil a été intégré dans un espace serré, tout en conservant une distance fonctionnelle avec le plafond. La position choisie permet également au volet inférieur de s’ouvrir librement.

Le comportement du soufflage en climatisation et en chauffage

Sur la photo, le volet de soufflage est légèrement ouvert et un voyant vert est visible, ce qui indique que l’unité était en fonctionnement.

En mode climatisation, l’air refroidi descend naturellement. Nous cherchons donc à orienter le flux dans la longueur de la pièce plutôt que directement vers les occupants. En mode chauffage, les volets peuvent diriger davantage l’air vers le bas afin de réduire l’accumulation de chaleur près du plafond.

Le meilleur emplacement dépend de l’usage de la pièce. Une unité murale ne devrait pas être orientée directement vers :

• la tête d’un lit;
• un poste de travail occupé toute la journée;
• une chaise fréquemment utilisée;
• un canapé placé à courte distance;
• une table à manger située immédiatement sous le soufflage.

Cette considération est souvent négligée dans les installations rapides. Pourtant, une thermopompe correctement dimensionnée peut devenir inconfortable si son jet d’air frappe constamment les occupants.

Les caractéristiques du système Fujitsu Aquila XLTH

La série Fujitsu AIRSTAGE Aquila est conçue pour les applications multizones. Selon la documentation fournie, les unités extérieures de la série H sont offertes dans plusieurs capacités, notamment 18 000, 24 000, 36 000 et 45 000 BTU/h. Elles peuvent être combinées avec différentes unités intérieures murales ou encastrées.

La gamme permet donc d’adapter la configuration à la réalité du bâtiment. Dans un projet double zone, les deux unités intérieures peuvent avoir la même capacité ou des capacités différentes, selon les besoins de chaque pièce.

Par exemple, une grande aire ouverte peut nécessiter une unité plus importante qu’une chambre. Il ne serait pas logique d’installer automatiquement deux unités identiques si les charges thermiques sont très différentes.

Pourquoi nous ne pouvons pas confirmer les BTU à partir de la photo

L’étiquette visible sur le côté de l’appareil est trop petite pour permettre une lecture fiable du numéro de modèle. Le format extérieur du cabinet ne suffit pas à déterminer précisément la capacité.

Plusieurs modèles Fujitsu peuvent partager un design similaire. Il serait donc incorrect d’affirmer que l’unité visible possède une capacité de 7 000, 9 000, 12 000 ou 15 000 BTU/h sans lire la plaque signalétique complète ou consulter le dossier d’installation.

Chez AirGreen, le choix de capacité repose sur plusieurs facteurs :

• superficie de la zone;
• hauteur du plafond;
• orientation solaire;
• quantité de vitrage;
• qualité de l’isolation;
• étage du logement;
• pertes de chaleur;
• nombre d’occupants;
• appareils produisant de la chaleur;
• température désirée;
• utilisation réelle de la pièce.

Cette analyse est particulièrement importante avec une thermopompe multizone, puisque les deux unités intérieures partagent la capacité disponible de l’unité extérieure.

Les combinaisons autorisées par Fujitsu

La documentation Fujitsu présente plusieurs combinaisons d’unités intérieures compatibles avec chaque unité extérieure. Pour une unité extérieure de 18 000 BTU/h, par exemple, certaines combinaisons à deux zones peuvent totaliser 14 000, 16 000, 18 000, 19 000, 21 000, 22 000 ou 24 000 BTU/h de capacité nominale intérieure, selon les modèles retenus.

Ces tableaux permettent de vérifier si une combinaison est autorisée, mais ils ne remplacent pas une sélection technique complète. Fujitsu précise que son logiciel Design Simulator devrait être utilisé pour choisir les équipements AIRSTAGE série H.

Cette nuance est essentielle. Une combinaison peut être autorisée par le fabricant tout en étant mal adaptée au bâtiment si les charges des pièces n’ont pas été évaluées correctement.

Une capacité de connexion supérieure à 100 % ne crée pas plus de puissance

Les systèmes multizones permettent parfois de raccorder une capacité totale d’unités intérieures supérieure à la capacité nominale de l’unité extérieure. La documentation Fujitsu mentionne une capacité de connexion pouvant atteindre 130 % selon la configuration.

Cela ne signifie pas que le compresseur produira plus que sa capacité réelle. Lorsque les deux zones réclament leur puissance maximale au même moment, l’unité extérieure répartit ce qu’elle peut fournir.

Fujitsu indique clairement que le dépassement de 100 % dans une combinaison n’augmente pas la capacité de production du système.

Dans la pratique, cette flexibilité peut être pertinente lorsque les deux zones n’atteignent pas leur charge maximale simultanément. Par exemple, une pièce exposée au soleil peut demander davantage de climatisation en après-midi, tandis qu’une chambre devient plus importante le soir.

Un système conçu pour le climat froid

Pour une installation à Montréal, la performance hivernale constitue un critère majeur. La documentation Fujitsu indique que les versions CTEB de la série Aquila peuvent fonctionner en chauffage jusqu’à -26 °C. Elle précise également un fonctionnement en refroidissement jusqu’à 50 °C.

Cette température minimale de fonctionnement ne doit pas être interprétée comme une promesse de capacité nominale complète à -26 °C. Comme toutes les thermopompes, le système voit sa capacité et son efficacité évoluer avec la température extérieure.

Avant de recommander une thermopompe pour le chauffage principal ou partiel, nous évaluons donc :

• la capacité disponible à basse température;
• les pertes thermiques du logement;
• la qualité de l’isolation;
• la présence de plinthes électriques;
• le type de chauffage existant;
• les besoins d’appoint;
• le confort recherché par les occupants.

Dans plusieurs propriétés de Rosemont–La Petite-Patrie, la thermopompe réduit l’utilisation du chauffage électrique existant tout en assurant la climatisation durant l’été.

Une installation pensée pour le fonctionnement quotidien et l’entretien à long terme

Le drainage des condensats

En climatisation, l’unité intérieure retire de l’humidité de l’air. Cette eau s’accumule dans un bac interne avant d’être évacuée par un drain.

Le parcours de ce drain doit être planifié dès le choix de l’emplacement. Lorsque l’écoulement gravitaire est possible, nous cherchons à maintenir une pente continue vers l’extérieur ou vers un point d’évacuation approprié.

Un drain mal conçu peut provoquer :

• écoulement d’eau sur le mur;
• bruit de gargouillement;
• odeurs;
• accumulation dans le bac;
• arrêt de l’unité;
• dommages aux finis intérieurs.

Dans une pièce aux murs clairs comme celle de la photo, la moindre fuite deviendrait rapidement visible. Le soin apporté au drainage protège donc autant le système que l’apparence du logement.

Les conduites frigorifiques et le câblage

Chaque unité intérieure d’un système double zone est reliée à l’unité extérieure par son propre circuit. Celui-ci comprend généralement :

• une conduite de liquide;
• une conduite de gaz;
• une isolation appropriée;
• un câblage de communication;
• un drain de condensat.

Les conduites doivent être préparées avec précision. Une mauvaise coupe, un évasement irrégulier ou un serrage incorrect peut créer une fuite graduelle de réfrigérant.

Une fuite ne se manifeste pas toujours immédiatement. Le système peut fonctionner pendant plusieurs semaines ou plusieurs mois avant de perdre suffisamment de charge pour que le rendement diminue.

Les signes possibles comprennent :

• baisse du chauffage;
• climatisation insuffisante;
• cycles prolongés;
• formation de glace;
• bruit inhabituel;
• codes d’erreur;
• consommation plus élevée.

C’est pourquoi nous vérifions l’étanchéité, réalisons la mise sous vide et contrôlons le fonctionnement avant de remettre le système au client.

Le contrôle indépendant des deux zones

Chaque unité intérieure peut être commandée séparément. Les occupants peuvent donc ajuster :

• la température;
• la vitesse du ventilateur;
• l’orientation des volets;
• les horaires;
• le fonctionnement de chaque zone.

Cependant, les deux zones partagent le même mode principal. La documentation Fujitsu précise que le système assure le chauffage et le refroidissement, mais pas simultanément.

Il n’est donc pas possible de demander du chauffage dans une pièce pendant que l’autre fonctionne en climatisation. Cette limite doit être comprise avant l’achat, surtout dans un bâtiment où les zones sont exposées très différemment.

La modulation par technologie à onduleur

Le compresseur à vitesse variable ajuste sa puissance en fonction de la demande. Au lieu de fonctionner uniquement à pleine capacité puis de s’arrêter, il peut réduire son régime lorsque la température approche de la consigne.

Cette modulation contribue à :

• maintenir une température plus stable;
• limiter les démarrages fréquents;
• réduire les variations de confort;
• adapter la consommation à la charge;
• améliorer le fonctionnement à charge partielle.

La documentation Fujitsu mentionne également un échangeur à ailettes bleues conçu pour améliorer la résistance à la corrosion, ainsi que des protections intégrées pour les circuits, le moteur du ventilateur et le compresseur.

Les erreurs à éviter avec une unité murale installée en hauteur

Réduire excessivement le dégagement supérieur

L’air doit pouvoir entrer librement par le dessus de l’appareil. Une unité trop près du plafond risque d’avoir un débit d’air limité.

Oublier l’accès aux filtres

L’installation peut être visuellement réussie, mais elle doit permettre au propriétaire d’ouvrir le panneau et de retirer les filtres.

Positionner l’appareil uniquement pour cacher les conduites

Le parcours technique est important, mais il ne doit pas compromettre la diffusion de l’air ni le confort des occupants.

Utiliser une capacité trop élevée pour la pièce

Un appareil surdimensionné peut créer des cycles courts et une déshumidification moins efficace.

Installer deux zones sans analyser leur demande simultanée

La capacité extérieure doit être choisie en fonction des besoins combinés, et non seulement de chaque pièce considérée séparément.

L’entretien de l’unité intérieure Fujitsu

Les filtres doivent être nettoyés régulièrement, surtout pendant les périodes de forte utilisation. Dans un secteur urbain comme Rosemont–La Petite-Patrie, la poussière, les particules et les poils d’animaux peuvent s’accumuler plus rapidement selon l’environnement intérieur.

Le propriétaire peut :

• retirer et nettoyer les filtres;
• garder le dessus de l’unité dégagé;
• surveiller les bruits inhabituels;
• vérifier l’absence d’écoulement;
• éviter de bloquer le soufflage.

Un entretien CVAC professionnel permet de nettoyer plus profondément :

• l’échangeur;
• le ventilateur tangentiel;
• le bac de condensat;
• le drain;
• les volets;
• les surfaces internes accessibles.

Un ventilateur encrassé peut réduire considérablement le débit d’air même si les filtres semblent propres.

Subventions et admissibilité

L’admissibilité à une aide financière ne peut pas être déterminée seulement avec le nom Fujitsu Aquila XLTH ou avec la photo de l’unité intérieure.

La validation exige généralement :

• le modèle exact de l’unité extérieure;
• le modèle des deux unités intérieures;
• le numéro AHRI de la combinaison;
• la capacité reconnue à la température exigée;
• les critères du bâtiment;
• la date de l’installation;
• la facture détaillée;
• les documents demandés par le programme.

Les programmes peuvent changer. Nous vérifions donc l’admissibilité selon la combinaison exacte et les règles en vigueur au moment du projet.

Une réalisation représentative des défis de Rosemont–La Petite-Patrie

Ce projet illustre bien le type de travail nécessaire dans les logements montréalais où l’espace, l’esthétique et la performance doivent être conciliés.

L’unité murale Fujitsu a été installée dans un angle élevé, sous un plafond aux lignes particulières, tout en conservant une présentation sobre. Le positionnement permet de diffuser l’air dans la pièce, d’éviter l’encombrement du mur et de préserver l’accès pour l’entretien.

Pour le propriétaire, le résultat est une thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH offrant un contrôle distinct de deux espaces, avec une seule unité extérieure et une solution adaptée aux saisons de Montréal.
