Installation d’une thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH dans l’arrondissement du Sud-Ouest à Montréal

Une solution multizone discrète pour améliorer le confort de deux espaces distincts

Dans cet immeuble situé dans Le Sud-Ouest de Montréal, le mandat consistait à améliorer le chauffage et la climatisation de deux zones sans multiplier les équipements extérieurs ni entreprendre la transformation complète du bâtiment pour y intégrer un réseau central de conduits. Nous avons donc installé une thermopompe double zone Fujitsu AIRSTAGE Aquila XLTH, une configuration qui permet à une seule unité extérieure d’alimenter deux unités intérieures indépendantes.

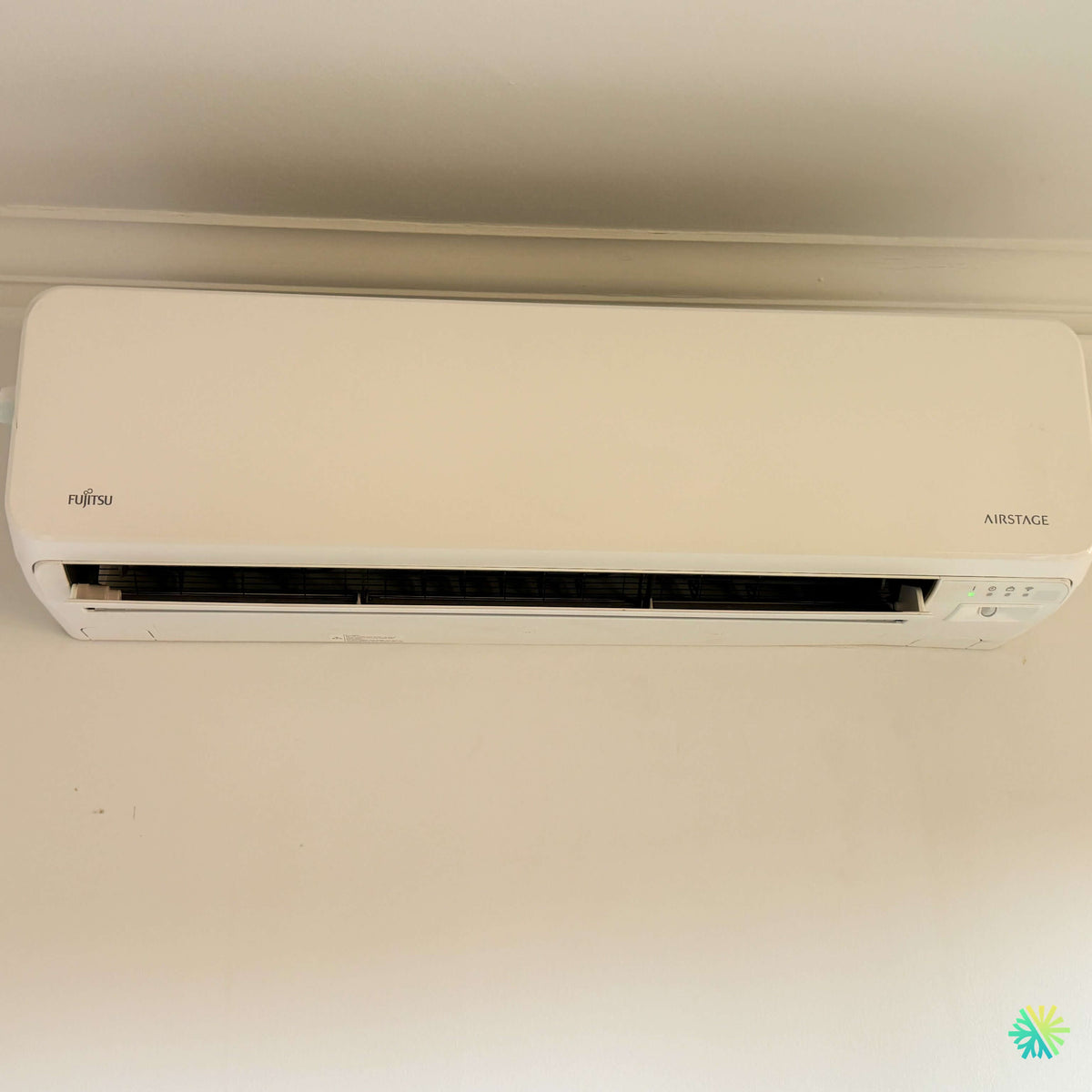

La photographie de cette installation montre l’une des unités murales Fujitsu AIRSTAGE après sa mise en service. Son intégration paraît simple, presque naturelle, mais ce résultat repose sur plusieurs décisions techniques prises avant même le début des travaux : hauteur de pose, dégagement sous le plafond, position du mobilier, direction du jet d’air, parcours frigorifique et accessibilité pour l’entretien.

Dans les propriétés du Sud-Ouest, notamment à Saint-Henri, Petite-Bourgogne, Griffintown, Pointe-Saint-Charles et Côte-Saint-Paul, les contraintes architecturales sont rarement uniformes. On y trouve des condos récents, des plex rénovés, des maisons centenaires, des murs de maçonnerie, des plafonds avec moulures ainsi que des pièces dont les dimensions et l’exposition solaire varient considérablement. Une installation CVAC réussie doit donc être adaptée au bâtiment réel, et non reproduite selon un modèle générique.

Pourquoi une thermopompe double zone était pertinente pour ce projet

Une thermopompe double zone permet de traiter deux secteurs du logement à partir d’un seul compresseur extérieur. Chaque unité intérieure possède sa propre télécommande et sa propre température de consigne. Cette flexibilité est utile lorsque deux pièces présentent des besoins différents, par exemple :

• une aire de vie principale et une chambre;
• un étage supérieur et un rez-de-chaussée;
• un salon exposé au soleil et un bureau plus ombragé;
• une ancienne section du bâtiment et une extension rénovée;
• deux logements ou espaces dont les horaires d’occupation diffèrent.

Le système Fujitsu AIRSTAGE série H est conçu pour accepter différentes combinaisons d’unités intérieures. Selon le modèle extérieur sélectionné, la gamme peut desservir de deux à cinq unités intérieures. Les formats compatibles comprennent notamment les unités murales, les unités gainables Slim Duct, les cassettes compactes et certaines unités à moyenne pression statique.

Dans ce projet, le choix d’unités murales permettait de réduire l’ampleur des travaux intérieurs. Aucun réseau complet de conduits ne devait être construit dans les plafonds ou les murs. Cette approche est particulièrement avantageuse dans un immeuble déjà fini, où l’ouverture de cloisons entraînerait des réparations, de la poussière et des coûts supplémentaires.

Une unité murale installée près du plafond sans compromettre le dégagement

Sur la photo, l’unité intérieure est positionnée très haut sur le mur, sous une moulure horizontale située près du plafond. Ce type de disposition demande une mesure précise. L’appareil doit être suffisamment élevé pour assurer une bonne diffusion de l’air, mais il faut aussi préserver les dégagements prescrits par le fabricant afin que l’air puisse entrer correctement par la partie supérieure.

Une unité murale ne rejette pas seulement de l’air par ses volets inférieurs. Elle aspire également l’air ambiant par le dessus, le fait circuler à travers ses filtres et son échangeur, puis le redistribue dans la pièce. Une installation trop serrée contre le plafond peut limiter cette circulation et compliquer le retrait des filtres.

Nous devons donc tenir compte de plusieurs éléments avant de percer le mur :

• l’espace disponible au-dessus de l’unité;
• la présence de moulures ou de retombées de plafond;
• la hauteur totale de la pièce;
• l’ouverture du panneau frontal;
• l’accès aux filtres;
• l’orientation des volets;
• la profondeur de l’appareil;
• le parcours du drain et des conduites frigorifiques.

La photographie montre une pose droite et alignée avec les éléments architecturaux. Le cabinet blanc s’intègre au mur clair, tandis que le profil relativement sobre de l’unité limite son impact visuel.

Une diffusion d’air orientée vers la pièce, et non vers le plafond

Les volets de soufflage sont ouverts vers le bas, ce qui indique que l’unité était en fonctionnement lors de la prise de vue. Le positionnement élevé permet au flux d’air de parcourir la pièce plutôt que de rester concentré autour de l’appareil.

En climatisation, l’air frais descend naturellement. Une unité murale installée en hauteur peut donc distribuer l’air de façon progressive dans la zone occupée. En chauffage, l’orientation des volets doit généralement être ajustée davantage vers le bas afin d’éviter que l’air chaud demeure près du plafond.

Le choix de l’emplacement influence directement le confort. Une unité trop proche d’un lit, d’un divan ou d’un poste de travail peut créer un courant d’air désagréable. À l’inverse, une unité installée derrière une cloison, une bibliothèque ou un meuble haut risque de mal desservir la pièce.

Dans le cadre de cette installation de thermopompe dans Le Sud-Ouest, nous avons recherché un compromis entre diffusion efficace, discrétion visuelle et accessibilité.

Un parcours de conduites soigneusement planifié

Sur le côté gauche de l’unité, on distingue une petite portion du passage technique menant vers l’extérieur. Derrière ce raccordement se trouvent plusieurs composantes essentielles :

• les conduites de réfrigérant;
• l’isolation des conduites;
• le câblage de communication;
• le raccord électrique applicable;
• le drain de condensat.

Le drain joue un rôle particulièrement important durant la climatisation. L’humidité contenue dans l’air se condense sur l’échangeur intérieur et doit être évacuée de manière continue. Lorsque la pente naturelle est possible, nous favorisons un écoulement gravitaire. Cette solution est généralement plus simple et plus silencieuse qu’une pompe de condensat.

Pour obtenir un drainage fiable, la conduite doit conserver une pente adéquate, éviter les remontées inutiles et être protégée contre les écrasements. Un drain mal positionné peut entraîner des gargouillements, des odeurs, un débordement ou des traces d’eau sur le mur.

La sélection de la capacité ne repose pas uniquement sur la superficie

La capacité exacte en BTU de l’unité visible n’apparaît pas sur la photographie. Il serait donc imprudent de l’affirmer à partir du format du cabinet seulement. Plusieurs unités Fujitsu peuvent partager une apparence similaire tout en possédant des capacités différentes.

Pour choisir correctement une thermopompe, nous analysons notamment :

• la superficie et le volume de chaque zone;
• le nombre et la dimension des fenêtres;
• l’orientation solaire;
• le niveau d’isolation;
• l’étage où se trouve la pièce;
• les pertes de chaleur;
• les appareils électriques présents;
• le nombre habituel d’occupants;
• la capacité du système de chauffage existant;
• l’utilisation quotidienne de chaque espace.

Un appareil surdimensionné peut atteindre rapidement sa température de consigne, puis arrêter avant d’avoir correctement déshumidifié l’air. Un appareil sous-dimensionné peut fonctionner continuellement pendant les périodes de pointe sans atteindre le confort souhaité.

Dans une configuration multizone, il faut également considérer la relation entre les deux unités intérieures et l’unité extérieure. Les tableaux Fujitsu présentent les combinaisons permises, mais le fabricant précise qu’ils ne doivent pas servir seuls à sélectionner la capacité du système. Fujitsu recommande plutôt l’utilisation de son logiciel Design Simulator pour valider la sélection des équipements AIRSTAGE série H.

Une capacité de connexion qui ne correspond pas toujours à la puissance produite

Les systèmes multizones peuvent parfois accepter une capacité totale d’unités intérieures supérieure à la capacité nominale de l’unité extérieure. La documentation Fujitsu mentionne une capacité de connexion pouvant atteindre 130 % sur certaines configurations.

Cette possibilité ne signifie pas que le compresseur produit 130 % de sa puissance nominale. Lorsque les deux zones demandent simultanément leur capacité maximale, l’unité extérieure répartit la puissance disponible entre elles. Fujitsu indique expressément qu’une combinaison dépassant 100 % n’augmente pas la capacité totale de production du système.

Cette distinction est essentielle dans un projet double zone. Une combinaison légèrement supérieure à la capacité extérieure peut être pertinente lorsque les deux espaces n’atteignent pas leur charge maximale au même moment. Elle doit toutefois être validée en fonction des besoins réels du bâtiment.

Un chauffage adapté aux périodes froides de Montréal

La série Aquila destinée aux applications de climat froid répond aux réalités hivernales de la région montréalaise. La documentation Fujitsu indique que les unités CTEB peuvent fonctionner en chauffage jusqu’à une température extérieure de -26 °C. Elle mentionne également une capacité de fonctionnement en refroidissement jusqu’à 50 °C.

La mention d’une température minimale de fonctionnement ne doit cependant pas être confondue avec la capacité nominale obtenue dans des conditions plus douces. Comme pour toute thermopompe, la capacité et l’efficacité peuvent varier avec la température extérieure.

Pour déterminer la contribution réelle du système pendant l’hiver, nous considérons :

• la capacité disponible aux basses températures;
• les pertes thermiques du logement;
• la configuration des zones;
• le mode de chauffage existant;
• la présence d’une source d’appoint;
• les habitudes de température des occupants.

Dans plusieurs propriétés du Sud-Ouest de Montréal, la thermopompe peut réduire considérablement l’utilisation de plinthes électriques ou d’un autre système de chauffage. Le résultat dépend toutefois du bâtiment, de son isolation et du dimensionnement choisi.

Les détails techniques qui protègent le confort et la durée de vie du système

Un contrôle indépendant pour chacune des deux zones

Chaque unité intérieure d’un système Fujitsu multizone peut être commandée indépendamment. Le propriétaire peut ainsi régler une température différente dans chaque zone, modifier la vitesse du ventilateur ou réduire le fonctionnement d’une pièce temporairement inoccupée.

Il existe toutefois une limite importante : les deux unités intérieures ne peuvent généralement pas fonctionner simultanément dans des modes opposés. Le système assure le chauffage ou le refroidissement, mais pas le chauffage d’une zone pendant que l’autre demande de la climatisation. La documentation Fujitsu précise que le système offre les deux fonctions, sans les produire simultanément.

Cette caractéristique est rarement problématique dans une résidence, puisque les différentes zones demandent habituellement le même mode au cours d’une saison. Elle doit néanmoins être expliquée clairement avant l’installation.

La modulation par onduleur pour limiter les variations de température

La technologie à vitesse variable permet au compresseur d’ajuster sa puissance selon la demande. Une fois la température approchée, le système peut réduire son régime plutôt que d’alterner constamment entre pleine puissance et arrêt complet.

Cette modulation peut contribuer à :

• maintenir une température plus stable;
• réduire les démarrages brusques;
• améliorer le confort acoustique;
• adapter la consommation à la charge réelle;
• diminuer les écarts de température dans la pièce.

La documentation Fujitsu associe également les systèmes AIRSTAGE à un échangeur doté d’ailettes à revêtement bleu, conçu pour offrir une meilleure résistance à la corrosion, ainsi qu’à des protections intégrées pour les circuits, le moteur du ventilateur et le compresseur.

Les vérifications réalisées avant la remise au client

Une fois les raccordements terminés, une installation de thermopompe double zone doit être testée dans son ensemble. La qualité du résultat ne dépend pas uniquement de l’apparence du cabinet intérieur.

Nos vérifications comprennent notamment :

1. le contrôle des raccordements frigorifiques;
2. la mise sous pression selon la procédure applicable;
3. la réalisation d’un vide adéquat;
4. la vérification du drainage;
5. la confirmation des raccordements électriques;
6. la mise en marche de chacune des zones;
7. l’essai des télécommandes;
8. la vérification du soufflage;
9. l’écoute des bruits et vibrations;
10. l’explication des fonctions principales au propriétaire.

Sur la photo, le voyant de fonctionnement est allumé et les volets sont ouverts, ce qui correspond à une unité mise en service. Nous vérifions alors que le débit d’air est régulier, que le ventilateur répond aux commandes et que le drain évacue correctement l’eau produite.

Les erreurs à éviter lors d’une installation murale

Installer l’unité trop près du plafond

Un manque de dégagement peut limiter l’entrée d’air et compliquer l’ouverture du panneau frontal.

Négliger la direction du soufflage

Une unité ne devrait pas diriger son jet principal directement vers un lit, un canapé ou un bureau lorsque d’autres emplacements sont possibles.

Choisir la capacité selon une règle rapide

Une règle approximative basée seulement sur les pieds carrés ne tient pas compte des fenêtres, de l’isolation, de l’étage ni de l’exposition solaire.

Cacher les conduites sans préserver l’accès

Une installation visuellement discrète doit rester accessible pour l’inspection, l’entretien et une éventuelle réparation.

Omettre l’entretien des filtres

Même une thermopompe récente perdra progressivement du débit si ses filtres ne sont pas nettoyés. L’unité visible sur la photo est installée assez haut; le propriétaire doit donc prévoir un accès sécuritaire pour effectuer cet entretien.

Faire fonctionner deux zones avec des attentes contradictoires

La commande indépendante ne signifie pas que le système peut produire simultanément du chaud et du froid. Les occupants doivent utiliser un mode commun cohérent.

Entretien recommandé de l’unité intérieure Fujitsu

Un entretien régulier aide à conserver la qualité du débit d’air et à limiter l’accumulation de poussière.

Le propriétaire peut effectuer certaines tâches simples :

• nettoyer les filtres selon l’utilisation;
• vérifier qu’aucun meuble ne bloque le soufflage;
• garder le dessus de l’unité dégagé;
• surveiller l’apparition d’eau ou de bruit inhabituel;
• éviter les produits chimiques agressifs sur le cabinet.

Un entretien CVAC professionnel permet d’aller plus loin en nettoyant l’échangeur, le ventilateur tangentiel, le bac de condensat et le drain. Cette intervention devient particulièrement importante lorsque l’unité fonctionne fréquemment ou se trouve dans un environnement plus poussiéreux.

Un ventilateur intérieur encrassé peut continuer à tourner tout en distribuant moins d’air. Le propriétaire peut alors croire que la thermopompe manque de capacité, alors que le problème provient simplement d’une restriction de débit.

Admissibilité aux programmes de subvention

L’admissibilité à une aide financière ne peut pas être confirmée uniquement à partir de la photographie ou du nom Aquila XLTH. Elle dépend de la combinaison exacte des équipements, des exigences du programme en vigueur et, selon le cas, d’un numéro AHRI reconnu.

Les éléments à vérifier comprennent généralement :

• le modèle complet de l’unité extérieure;
• le modèle des deux unités intérieures;
• la combinaison approuvée;
• la capacité déclarée à la température exigée;
• la date d’achat;
• l’adresse d’installation;
• la facture détaillée;
• les critères propres au bâtiment.

Les programmes et montants pouvant changer, nous validons les informations applicables au moment du projet plutôt que de promettre une aide financière sur la base d’un nom de série.

Une installation adaptée aux particularités du Sud-Ouest

Les immeubles du Sud-Ouest de Montréal présentent souvent des contraintes particulières : murs mitoyens, accès extérieur restreint, balcons, ruelles, plafonds finis, maçonnerie ancienne et peu d’espace pour faire passer les conduites.

Dans ce contexte, notre rôle ne se limite pas à fournir une thermopompe. Nous devons coordonner la capacité, le positionnement des unités, l’électricité, le drainage et le parcours frigorifique pour que le résultat soit cohérent avec l’architecture du logement.

Cette installation Fujitsu AIRSTAGE Aquila XLTH illustre bien notre méthode. L’unité intérieure a été placée près du plafond pour favoriser une diffusion efficace, tout en respectant la moulure existante et en maintenant une présentation propre. Le raccordement latéral a été organisé discrètement, et l’appareil demeure accessible pour le nettoyage de ses filtres et son entretien futur.

Pour les propriétaires qui comparent une thermopompe double zone à Montréal, cette réalisation rappelle qu’un bon appareil ne suffit pas. Le confort final dépend autant de la sélection de la combinaison que de la qualité de l’installation.
