Deux zones de confort réunies dans une installation murale sobre et adaptée à l’espace disponible
À Sainte-Thérèse, nous avons réalisé l’installation d’une thermopompe double zone Fujitsu Aquila XLTH afin de chauffer et de climatiser deux secteurs distincts d’une résidence à partir d’une seule unité extérieure. Le projet exigeait une planification attentive de l’emplacement des unités intérieures, puisque la pièce photographiée comporte une grande surface murale, une ouverture adjacente et une fenêtre munie d’un volet roulant dans l’espace voisin.
L’une des unités murales Fujitsu AIRSTAGE a été installée en hauteur, près du plafond, sur un mur dégagé. Cet emplacement permet de conserver toute la partie inférieure du mur disponible, tout en orientant le débit d’air vers la zone occupée. La façade blanche et les lignes simples de l’appareil s’intègrent naturellement à la finition intérieure claire.
Une installation qui paraît sobre une fois terminée repose pourtant sur plusieurs décisions techniques. Il faut choisir la bonne combinaison d’équipements, confirmer les dégagements, anticiper le trajet des conduites frigorifiques, organiser le drainage et vérifier que l’appareil pourra être entretenu sans devoir modifier la pièce.
Dans cette résidence de Sainte-Thérèse, l’objectif n’était donc pas seulement d’ajouter deux sources de chauffage et de climatisation. Nous devions créer un système multizone cohérent, capable de répondre aux besoins réels des occupants tout en respectant la configuration existante du bâtiment.
Pourquoi un système double zone convenait à ce projet
Une thermopompe double zone comprend une unité extérieure raccordée à deux unités intérieures. Chaque unité dessert un secteur précis de la maison et possède sa propre commande.
Cette solution est particulièrement pertinente lorsqu’une résidence présente deux zones qui réagissent différemment aux variations de température, par exemple :
- un étage supérieur et un rez-de-chaussée;
- un salon et une chambre;
- une pièce exposée au soleil et une zone plus ombragée;
- une aire ouverte et une pièce fermée;
- une partie rénovée et une section plus ancienne;
- deux espaces éloignés qui ne peuvent pas être desservis efficacement par une seule unité murale.
Une unité unique installée dans un corridor ne peut pas toujours faire circuler l’air à travers plusieurs portes, cloisons et changements de niveau. Le système double zone permet plutôt de placer chaque unité là où elle peut réellement agir sur le confort.
Dans ce projet à Sainte-Thérèse, cette approche permet également de limiter le nombre d’unités extérieures autour de la maison. Les deux unités intérieures partagent le même équipement extérieur, ce qui réduit l’encombrement et centralise les composantes principales du système frigorifique.
Une unité murale installée dans la partie supérieure du mur

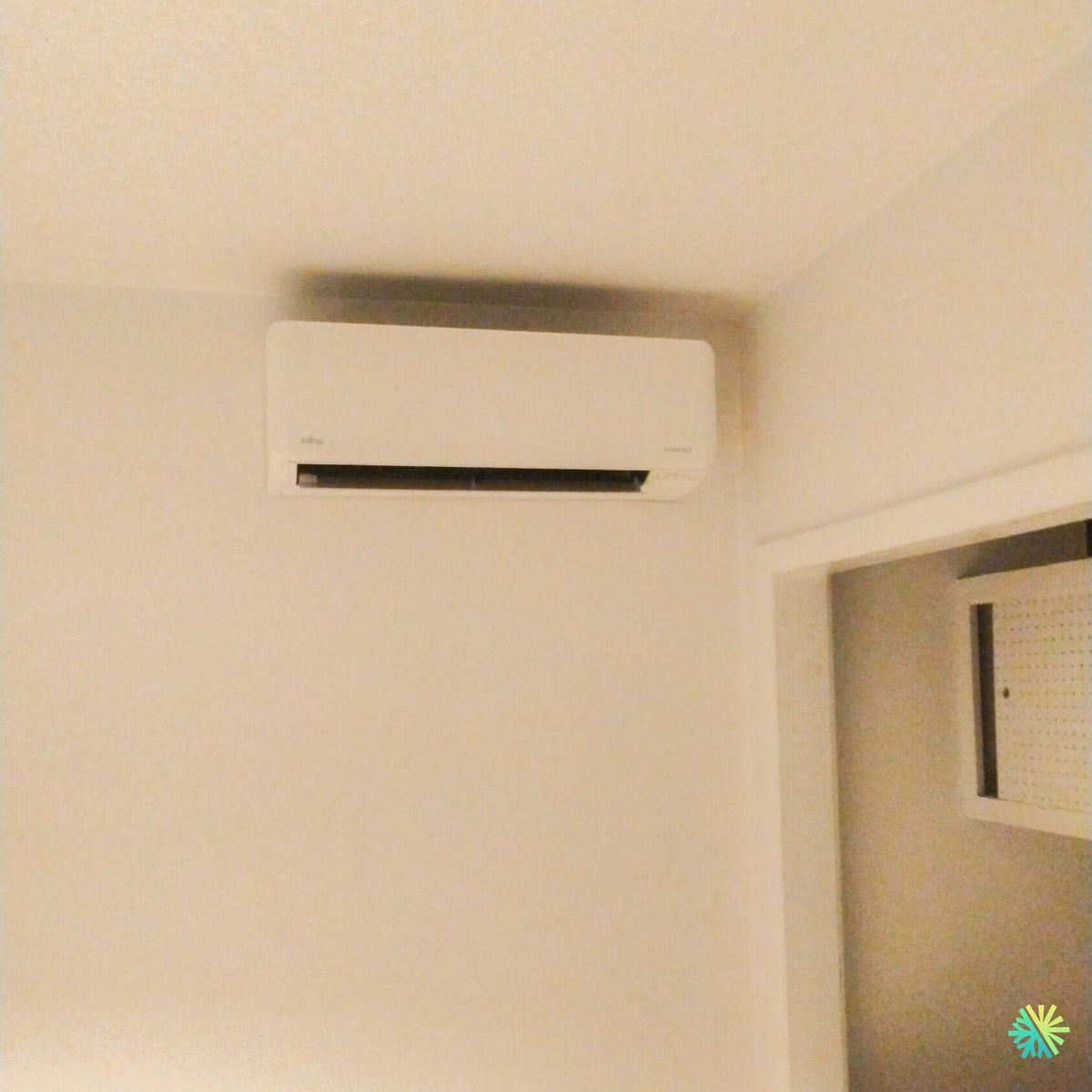

La photographie montre une unité intérieure fixée près du plafond, dans une section de mur située à côté d’une ouverture menant vers une autre pièce.
Ce type de positionnement présente plusieurs avantages lorsqu’il est correctement planifié :
- l’air peut être projeté vers la partie ouverte de la pièce;
- l’appareil ne concurrence pas les meubles;
- le mur demeure utilisable sous l’unité;
- le soufflage se fait au-dessus de la zone de circulation;
- l’unité est visuellement moins dominante.
Nous devons néanmoins conserver un dégagement suffisant au-dessus de l’appareil. La plupart des unités murales aspirent une partie importante de leur air par le haut. Une installation trop serrée contre le plafond peut donc nuire au débit d’air et compliquer l’ouverture du panneau frontal.
Avant de fixer la plaque murale, nous vérifions notamment :
- la distance par rapport au plafond;
- l’espace requis de chaque côté;
- la solidité du support derrière la finition;
- le niveau de la plaque;
- la direction du soufflage;
- le retrait des filtres;
- le parcours du drain;
- l’emplacement de la traversée murale.
Sur ce projet, l’unité demeure accessible avec un escabeau approprié. Son volet inférieur peut s’ouvrir librement et aucune tablette, armoire ou moulure ne vient perturber la diffusion de l’air.
L’ouverture adjacente influence directement la circulation de l’air
L’unité visible est installée près d’une ouverture qui donne sur un autre espace. Ce détail a une importance réelle dans la répartition du confort.
Le débit d’air d’un climatiseur mural ne suit pas automatiquement les limites administratives des pièces. Il se déplace selon la géométrie du bâtiment, la position des portes, la hauteur des plafonds et les différences de température.
Une unité placée à proximité d’une ouverture peut contribuer à tempérer une zone adjacente, mais elle ne remplace pas nécessairement une unité dédiée lorsque cette zone est éloignée ou fréquemment isolée par une porte.
C’est précisément l’un des avantages d’un système double zone : plutôt que de demander à une seule unité de couvrir une superficie excessive, nous répartissons le travail entre deux appareils intérieurs.
Une intégration discrète dans une pièce aux surfaces claires
La façade blanche de l’unité Fujitsu AIRSTAGE s’agence au mur et au plafond. Dans une pièce aux couleurs neutres, cette continuité réduit le contraste visuel.
Nous portons également attention aux éléments qui pourraient rendre l’installation inutilement visible :
- cache-conduits trop larges;
- passages diagonaux;
- câbles apparents;
- sorties mal alignées;
- appareils placés sans relation avec l’architecture de la pièce.
Une finition réussie ne signifie pas que les contraintes techniques disparaissent. Elle signifie que le trajet des composantes a été décidé avant le perçage.
Dans plusieurs résidences de Sainte-Thérèse et de la Rive-Nord, les conduites doivent traverser une structure existante, longer une façade ou rejoindre une unité extérieure située sur un mur différent. Le meilleur emplacement intérieur doit donc être évalué avec le parcours extérieur, et non séparément.
Fujitsu Aquila XLTH : une gamme multizone adaptée au chauffage par temps froid
La gamme Fujitsu AIRSTAGE Aquila appartient aux systèmes multizones de la série H. La documentation du fabricant présente des unités extérieures de 18 000, 24 000, 36 000 et 45 000 BTU/h pouvant alimenter plusieurs types d’unités intérieures.
Selon la configuration, il est possible de raccorder :
- des unités murales;
- des unités Slim Duct;
- des cassettes compactes;
- des unités Mid Static Duct.
Pour une installation double zone, l’unité extérieure de 18 000 BTU/h peut être reliée à deux unités intérieures compatibles. La documentation présente notamment différentes combinaisons utilisant des unités intérieures de 7 000, 9 000, 12 000 ou 15 000 BTU/h.
La version destinée au climat froid est annoncée pour fonctionner en chauffage jusqu’à -26 °C, selon le modèle applicable. Cette caractéristique est particulièrement importante à Sainte-Thérèse, où une thermopompe doit être choisie pour son rendement hivernal autant que pour sa performance estivale.
Pourquoi nous ne déclarons pas une capacité précise à partir de la photo
La photographie permet d’identifier une unité murale Fujitsu AIRSTAGE, mais elle ne permet pas de confirmer avec certitude la capacité exacte installée.
Une unité de 7 000, 9 000 ou 12 000 BTU/h peut présenter une apparence très similaire. La capacité doit être confirmée à partir :
- du numéro de modèle;
- de la plaque signalétique;
- du devis;
- de la combinaison approuvée par Fujitsu;
- du calcul de charge effectué pour chaque zone.
Nous évitons de déduire les BTU uniquement à partir de la largeur apparente de l’appareil. Cette méthode peut conduire à une information incorrecte et ne reflète pas les besoins thermiques réels du bâtiment.
Le dimensionnement d’une double zone ne se résume pas aux pieds carrés
La superficie reste une donnée utile, mais elle ne suffit pas à sélectionner la capacité d’une thermopompe multizone.
Nous analysons également :
- l’âge de la résidence;
- le niveau d’isolation;
- la quantité de fenêtres;
- le type de vitrage;
- l’orientation solaire;
- la hauteur des plafonds;
- les infiltrations d’air;
- le nombre d’occupants;
- la présence d’appareils dégageant de la chaleur;
- la communication entre les pièces;
- l’étage où se trouve chaque zone.
Une chambre de 250 pi² peut nécessiter une capacité différente d’une aire de vie de même superficie. La première peut être mieux isolée et peu exposée au soleil, alors que la seconde peut comporter plusieurs fenêtres et une porte extérieure.
Chaque zone doit donc être évaluée séparément avant de confirmer l’unité extérieure et les deux unités intérieures.
Les combinaisons approuvées et la limite de production extérieure
La documentation Fujitsu permet certaines combinaisons où la somme des capacités nominales des unités intérieures dépasse la capacité de l’unité extérieure.
Une unité extérieure multizone peut accepter une capacité raccordée allant jusqu’à 130 % dans certaines configurations. Cela offre une souplesse intéressante lorsque les deux zones ne demandent pas leur pleine capacité en même temps.
Cependant, Fujitsu précise que le dépassement de 100 % n’augmente pas la capacité maximale produite par l’unité extérieure. La puissance disponible doit toujours être répartie entre les zones actives.
Ce que cela signifie pour les occupants
Si une seule unité intérieure fonctionne, le système peut concentrer une part importante de sa production dans cette zone.
Si les deux unités demandent simultanément un chauffage intense, l’unité extérieure répartit sa capacité. Les deux unités intérieures ne reçoivent donc pas nécessairement leur pleine capacité nominale au même moment.
Cette distinction doit être prise en compte dès la conception. Une combinaison techniquement autorisée n’est pas automatiquement la meilleure combinaison pour toutes les résidences.
Le même mode de fonctionnement pour les deux zones
Les deux unités intérieures peuvent être commandées séparément, mais elles partagent le même circuit frigorifique.
Elles peuvent avoir :
- des températures différentes;
- des vitesses de ventilation différentes;
- des horaires différents;
- une zone active et l’autre arrêtée.
Elles doivent toutefois fonctionner dans le même mode général. Le système peut chauffer les deux zones ou les climatiser, mais il ne peut normalement pas chauffer une pièce pendant que l’autre demande simultanément de la climatisation.
La documentation de Fujitsu confirme que le système assure le chauffage et le refroidissement, mais pas simultanément dans des modes opposés.
Nous expliquons cette caractéristique aux occupants lors de la mise en service afin d’éviter les commandes contradictoires entre les télécommandes.
La technologie Inverter pour adapter la production
Le système Fujitsu utilise un compresseur entraîné par onduleur, aussi appelé compresseur Inverter.
Cette technologie permet d’ajuster progressivement la vitesse du compresseur selon la demande, plutôt que de fonctionner uniquement selon un cycle marche-arrêt à pleine puissance.
Lorsque les besoins sont faibles, le système peut fonctionner à un régime réduit. Lorsque la température extérieure devient plus exigeante ou que les deux zones demandent davantage de capacité, il augmente sa production.
Cette modulation favorise :
- une température plus stable;
- des cycles plus longs à faible régime;
- moins de démarrages brusques;
- un fonctionnement plus silencieux;
- une adaptation aux besoins variables des deux zones.
Le drainage de condensation doit être planifié avant l’installation
En mode climatisation, l’unité intérieure retire de l’humidité de l’air. Cette humidité se transforme en eau et doit être évacuée par un drain.
Dans une installation en hauteur comme celle visible sur la photo, nous devons déterminer le parcours du drainage avant de fixer l’appareil.
Lorsque la configuration le permet, nous privilégions une pente gravitaire continue. Elle évite l’ajout d’une pompe et réduit le nombre de composantes mécaniques à entretenir.
Un drainage inadéquat peut provoquer :
- une fuite sur le mur;
- une accumulation d’eau dans l’unité;
- des odeurs;
- des bruits d’écoulement;
- des taches sur la peinture;
- une dégradation de la finition intérieure.
Après l’installation, nous testons l’évacuation afin de confirmer que l’eau circule correctement.
Les conduites frigorifiques : précision et étanchéité
Les unités intérieures sont reliées à l’unité extérieure par des conduites de cuivre isolées. Ces conduites transportent le réfrigérant dans le système.
Une installation durable exige notamment :
- des diamètres conformes au modèle;
- des évasements propres;
- un serrage approprié;
- une isolation continue;
- une épreuve d’étanchéité;
- un tirage au vide;
- une protection mécanique sur les portions exposées.
Le tirage au vide permet de retirer l’air et l’humidité du circuit avant la mise en service. Cette étape ne doit pas être abrégée.
L’humidité laissée dans les conduites peut contaminer le système, nuire à l’huile du compresseur et affecter la fiabilité à long terme.
Les choix d’installation et d’utilisation qui protègent le confort à long terme
Maintenir un accès clair aux filtres
L’unité visible est installée en hauteur, mais son panneau frontal doit demeurer accessible.
Les filtres devraient être inspectés régulièrement, particulièrement pendant les périodes d’utilisation intensive.
Un filtre obstrué réduit le débit d’air et peut entraîner :
- une baisse de rendement;
- une augmentation du bruit;
- une distribution moins uniforme;
- un fonctionnement prolongé;
- une accumulation de saleté sur l’évaporateur.
Dans un système double zone, les filtres des deux unités doivent être entretenus. Une unité moins utilisée peut tout de même accumuler de la poussière.
Éviter de placer des meubles hauts sous l’appareil
La grande surface murale visible pourrait éventuellement accueillir un meuble, mais il faut préserver une distance suffisante sous l’unité.
Une armoire trop haute peut bloquer le soufflage et créer une recirculation d’air autour de l’appareil. Le système mesure alors une température qui ne représente pas nécessairement celle du reste de la pièce.
Nous recommandons de conserver le trajet du débit d’air dégagé.
Adapter les volets selon la saison
En climatisation, l’air froid descend naturellement. Une orientation plus horizontale permet généralement de prolonger la portée du soufflage.
En chauffage, l’air chaud monte. Il est souvent utile d’orienter le volet davantage vers le bas afin d’amener la chaleur dans la zone occupée.
Le réglage doit aussi tenir compte de la position des lits, fauteuils, bureaux et espaces de circulation.
Éviter des consignes trop éloignées entre les zones
Même si chaque unité possède sa propre télécommande, des écarts extrêmes entre les deux zones peuvent réduire la stabilité du système.
Lorsque les portes restent ouvertes, l’air circule naturellement entre les pièces. Une zone très chaude et une zone très froide se compensent partiellement, ce qui oblige les unités à travailler davantage.
Des consignes raisonnables et adaptées à l’usage de chaque pièce offrent généralement un meilleur équilibre.
Les erreurs fréquentes que nous évitons
Installer l’unité trop près du plafond
Un dégagement insuffisant peut limiter l’aspiration de l’air et compliquer l’entretien.
Diriger le soufflage vers une cloison rapprochée
L’air doit avoir suffisamment d’espace pour se diffuser dans la pièce.
Choisir les BTU à partir de la superficie seulement
La qualité de l’enveloppe, les fenêtres et l’exposition peuvent modifier fortement les besoins.
Supposer que chaque zone reçoit toujours sa pleine capacité
Les deux unités intérieures partagent la production de l’unité extérieure.
Programmer des modes opposés
Une télécommande en chauffage et l’autre en climatisation peuvent provoquer une commande incompatible.
Négliger l’accès aux filtres
Une unité difficile à entretenir perdra progressivement du débit d’air si les filtres ne sont pas nettoyés.
Confondre compatibilité et dimensionnement
Les tableaux Fujitsu indiquent les combinaisons autorisées, mais le fabricant précise qu’ils ne servent pas à sélectionner la capacité du système. Le logiciel de conception de Fujitsu doit être utilisé pour valider les équipements de la série H.
Notre mise en service après les travaux
Une fois les composantes installées, nous procédons à une série de vérifications.
Nous contrôlons notamment :
- l’étanchéité des raccords;
- le niveau de vide obtenu;
- la communication entre les unités;
- le fonctionnement de chaque zone;
- la réponse des télécommandes;
- la température de l’air soufflé;
- la mobilité des volets;
- le drainage;
- les vibrations;
- les bruits inhabituels.
Nous expliquons ensuite le fonctionnement du système aux occupants : sélection du mode, réglage des températures, entretien des filtres et bonnes pratiques saisonnières.
Cette étape est essentielle pour qu’une thermopompe double zone soit utilisée comme un système intégré plutôt que comme deux appareils entièrement séparés.
Une installation adaptée aux résidences de Sainte-Thérèse et de la Rive-Nord
Cette installation de thermopompe double zone Fujitsu Aquila XLTH à Sainte-Thérèse démontre qu’une unité intérieure peut être intégrée discrètement dans une pièce lorsqu’elle est positionnée en fonction de l’architecture, de la circulation de l’air et de l’entretien futur.
L’appareil visible a été installé sur une grande surface murale, près d’une ouverture, avec un soufflage orienté vers une zone dégagée. Son emplacement laisse le bas du mur libre et permet de desservir efficacement la pièce sans gêner la circulation quotidienne.
Chez AirGreen, nous réalisons des installations de thermopompes murales, multizones et centrales à Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud.
Chaque projet repose sur une analyse concrète :
- besoins des occupants;
- configuration des pièces;
- capacités compatibles;
- structure du bâtiment;
- trajet des conduites;
- alimentation électrique;
- accès extérieur;
- entretien à long terme.
Notre objectif est de livrer une installation CVAC qui fonctionne correctement, s’intègre au bâtiment et demeure accessible pendant toute la durée de vie du système.
