Installation d’une thermopompe double zone Fujitsu Aquila XLTH à Acton Vale

Une unité murale Fujitsu intégrée avec précision près d’une fenêtre, d’un rideau et de moulures de plafond

Pour cette installation de thermopompe double zone Fujitsu Aquila XLTH à Acton Vale, notre équipe AirGreen devait trouver un emplacement capable de réunir trois exigences qui ne sont pas toujours faciles à concilier : une bonne circulation d’air, une installation intérieure discrète et un parcours technique propre vers l’extérieur.

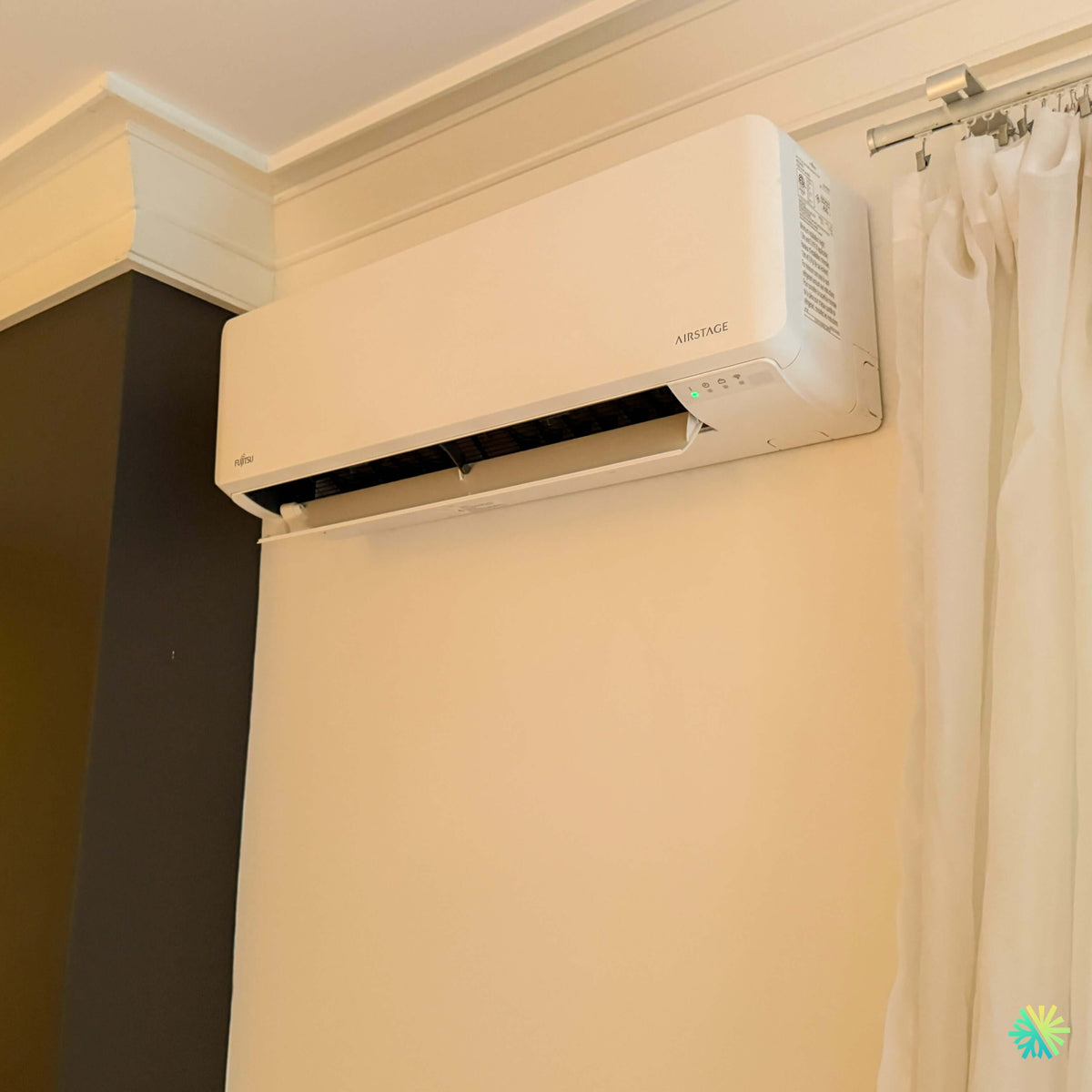

La photographie montre l’une des unités intérieures Fujitsu AIRSTAGE installée très haut sur le mur, à proximité immédiate d’une fenêtre et de son rideau. Le plafond possède également une moulure décorative importante qui réduit l’espace disponible au-dessus de l’appareil. Sur le côté gauche, une section de mur plus foncée et un retour architectural limitent encore davantage les possibilités de positionnement.

Dans une situation semblable, il ne suffit pas de choisir un mur libre. Nous devons vérifier la hauteur de l’unité, son dégagement par rapport au plafond, l’ouverture du panneau frontal, la trajectoire du volet de soufflage et surtout l’interaction avec les rideaux. L’objectif est que la thermopompe puisse aspirer et distribuer l’air normalement sans que les textiles viennent gêner son fonctionnement.

Le résultat est une installation compacte qui exploite intelligemment la portion supérieure du mur tout en préservant l’espace habitable.

Une thermopompe double zone pour traiter deux secteurs avec une seule unité extérieure

Le principe d’une thermopompe double zone est particulièrement intéressant lorsqu’une résidence comprend deux espaces ayant des besoins de confort distincts.

Une seule unité extérieure Fujitsu alimente deux unités intérieures. Chacune peut être contrôlée séparément, ce qui permet d’établir une température différente d’une pièce à l’autre.

Une telle configuration peut être utilisée, par exemple, pour desservir :

• un salon et une chambre;
• un rez-de-chaussée et un étage;
• une aire principale et une extension;
• une chambre et un bureau;
• deux secteurs opposés de la maison.

Dans le cas de cette réalisation à Acton Vale, l’unité visible sur la photo dessert l’une des deux zones. Le système permet donc d’éviter la présence de deux groupes extérieurs séparés tout en conservant un contrôle individuel à l’intérieur.

La documentation Fujitsu indique que les systèmes multizones AIRSTAGE de série H permettent de commander chaque unité intérieure indépendamment. Le système assure le chauffage et la climatisation, mais pas les deux simultanément : les différentes zones doivent partager le même mode principal.

Un emplacement près d’une fenêtre : intéressant, mais à analyser correctement

Installer une unité murale près d’une fenêtre peut être pertinent, notamment parce que les fenêtres constituent souvent une zone importante de gains et de pertes thermiques.

En hiver, le vitrage peut créer une sensation de paroi froide. En été, l’exposition solaire peut augmenter rapidement la température de la pièce.

Une thermopompe placée à proximité peut contribuer à traiter efficacement ces variations, à condition que son flux d’air reste libre.

Dans cette installation, nous devions particulièrement surveiller trois éléments :

• la proximité du rideau;
• la moulure située au niveau du plafond;
• la hauteur finale de l’unité.

Le rideau ne doit jamais bloquer l’unité

Le rideau visible à droite descend tout près de la thermopompe. Ce détail est important parce qu’un textile léger peut se déplacer avec le courant d’air produit par l’appareil.

Si le rideau est aspiré vers la prise d’air ou soufflé contre le volet, plusieurs problèmes peuvent apparaître :

• diminution du débit d’air;
• bruit supplémentaire;
• lecture de température moins représentative;
• diffusion irrégulière;
• contact du tissu avec les parties mobiles;
• accumulation plus rapide de poussière.

Lors de l’utilisation quotidienne, le rideau doit donc demeurer suffisamment éloigné de l’unité.

Il est également préférable d’éviter qu’un rideau épais recouvre partiellement le côté de la thermopompe lorsqu’il est complètement ouvert.

La moulure de plafond imposait une hauteur très précise

La photographie montre une moulure décorative assez large en partie supérieure du mur. Elle réduit la hauteur utile et crée un décroché qui devait être pris en compte avant la fixation de la plaque murale.

L’unité intérieure aspire une partie importante de son air par le haut. Un appareil placé trop près du plafond ou d’une moulure volumineuse peut voir son admission d’air restreinte.

Une réduction du débit peut entraîner :

• une baisse de capacité;
• une augmentation du bruit;
• des cycles plus longs;
• une filtration moins efficace;
• une hausse de consommation;
• un confort moins uniforme.

La position de l’unité a donc été choisie pour utiliser au maximum la hauteur disponible sans compromettre son fonctionnement.

L’accès au panneau frontal devait aussi être conservé

Une installation compacte ne doit jamais rendre impossible le retrait des filtres.

Le panneau avant doit pouvoir s’ouvrir suffisamment pour permettre :

• le nettoyage des filtres;
• l’inspection du serpentin;
• l’accès aux composantes internes;
• un entretien périodique;
• une éventuelle réparation.

Quelques centimètres supplémentaires mal planifiés au moment de l’installation peuvent rendre ces interventions inutilement compliquées pendant toute la durée de vie du système.

Le volet de soufflage et la diffusion dans la pièce

Le volet inférieur visible sur la photo est en position ouverte. Il permet de diriger l’air vers l’espace occupé.

La hauteur d’installation facilite une diffusion à plus grande distance. L’air ne doit pas simplement tomber directement sous l’appareil; l’objectif est de créer une circulation dans l’ensemble de la zone.

En climatisation, une diffusion plus horizontale aide souvent l’air frais à parcourir la pièce avant de descendre naturellement.

En chauffage, l’orientation peut être ajustée plus vers le bas afin d’envoyer l’air chaud vers la zone occupée.

Le bon positionnement de l’unité doit donc tenir compte non seulement du mur où elle est fixée, mais aussi :

• de la position du lit ou du canapé;
• des portes;
• des meubles élevés;
• des fenêtres;
• des rideaux;
• des zones où les occupants restent longtemps.

Une thermopompe correctement dimensionnée peut malgré tout créer de l’inconfort si son jet d’air est constamment dirigé vers une personne assise ou couchée.

Le rôle du système Fujitsu Aquila XLTH en climat froid

La documentation fournie pour les systèmes Fujitsu AIRSTAGE Aquila et Aquila CTEB présente plusieurs unités extérieures de la série H.

Les capacités nominales indiquées comprennent :

• 18 000 BTU/h;
• 24 000 BTU/h;
• 36 000 BTU/h;
• 45 000 BTU/h.

Selon le modèle, une unité extérieure peut être raccordée à deux, trois, quatre ou cinq unités intérieures. Fujitsu offre également plusieurs styles d’évaporateurs : unités murales, Slim Duct, cassettes compactes et unités Mid Static Duct.

Pour les versions de climat froid, la documentation mentionne un fonctionnement en chauffage jusqu’à -26 °C.

Cette caractéristique est particulièrement pertinente au Québec, où une thermopompe ne doit pas être évaluée uniquement selon ses performances estivales.

Les combinaisons double zone offertes par Fujitsu

Pour le groupe extérieur de 18 000 BTU/h illustré dans le tableau Fujitsu, plusieurs combinaisons à deux unités intérieures sont autorisées, notamment :

• 7 000 + 7 000 BTU/h;
• 7 000 + 9 000 BTU/h;
• 7 000 + 12 000 BTU/h;
• 7 000 + 15 000 BTU/h;
• 9 000 + 9 000 BTU/h;
• 9 000 + 12 000 BTU/h;
• 9 000 + 15 000 BTU/h;
• 12 000 + 12 000 BTU/h.

Cette information ne signifie pas que l’installation photographiée possède nécessairement l’une de ces capacités précises. La plaque de l’unité intérieure n’est pas suffisamment lisible sur la photo pour identifier de façon certaine son nombre de BTU.

Fujitsu précise d’ailleurs que ses tableaux de combinaison ne doivent pas servir seuls à sélectionner la capacité. Le fabricant recommande son logiciel Design Simulator pour la sélection des équipements AIRSTAGE de série H.

La capacité connectée peut dépasser 100 %, mais ce détail doit être compris

L’un des aspects intéressants des systèmes multizones est la possibilité d’installer une capacité intérieure totale supérieure à la capacité nominale extérieure dans certaines combinaisons.

Fujitsu indique une capacité de connexion pouvant aller jusqu’à 130 % sur les systèmes multizones concernés.

Cette possibilité peut être très utile lorsque les zones n’atteignent pas leur charge maximale exactement au même moment.

Elle ne signifie toutefois pas qu’un groupe extérieur de 18 000 BTU/h devient soudainement capable de produire 24 000 BTU/h simplement parce que les deux unités intérieures totalisent cette valeur.

Le fabricant précise explicitement que le dépassement de 100 % en combinaison n’augmente pas la capacité de production du système.

Lorsque les deux zones demandent beaucoup de chauffage ou de climatisation simultanément, la capacité disponible doit donc être répartie.

Pourquoi le calcul de charge reste indispensable

Le nombre de BTU idéal ne peut pas être déterminé uniquement à partir du nombre de pieds carrés.

Nous devons considérer :

• la superficie réelle;
• l’isolation;
• le nombre de murs extérieurs;
• le type de fenêtres;
• l’exposition solaire;
• la hauteur des plafonds;
• les infiltrations d’air;
• les pièces adjacentes;
• l’usage de la zone;
• les besoins de la deuxième unité intérieure;
• la capacité du groupe extérieur.

Dans la pièce visible sur la photographie, la fenêtre peut constituer une part significative de la charge thermique. Son orientation et son exposition au soleil ont donc davantage d’importance qu’une simple mesure de surface.

Un système surdimensionné n’est pas nécessairement plus confortable

Une erreur fréquente consiste à choisir davantage de BTU « pour être certain ».

Une unité trop grande peut refroidir très rapidement la pièce, puis réduire fortement son fonctionnement avant d’avoir retiré suffisamment d’humidité.

En été, on peut alors obtenir une pièce fraîche mais trop humide.

Le dimensionnement doit viser un fonctionnement régulier et modulé, plutôt qu’une succession de démarrages très courts.

Une installation soignée jusque dans les détails invisibles

Le passage des conduites derrière l’unité

Sur la photographie, les conduites ne dominent pas visuellement l’installation. C’est exactement ce que nous recherchons lorsqu’un parcours peut être réalisé de façon discrète.

Une unité murale nécessite néanmoins plusieurs raccordements :

• conduite frigorifique liquide;
• conduite frigorifique gaz;
• câble de communication;
• alimentation selon la configuration;
• drain de condensat;
• isolation des tuyaux.

Le point de sortie derrière ou à proximité de l’appareil doit être planifié avant de fixer la plaque murale.

Une erreur de quelques centimètres peut obliger à :

• décentrer l’unité;
• ajouter un cache-conduits inutile;
• créer une courbe trop serrée;
• compromettre la pente du drain;
• modifier la position finale de l’appareil.

Le drain de condensat doit fonctionner sans compromis

En mode climatisation, de l’eau se forme sur le serpentin intérieur.

Cette eau est recueillie puis évacuée par un drain.

Un drainage déficient peut provoquer :

• une fuite sous l’appareil;
• des marques sur le mur;
• une odeur stagnante;
• une accumulation d’eau dans le bac;
• des dommages à la peinture ou au plancher.

Lorsque le drain fonctionne par gravité, il doit conserver une pente régulière jusqu’au point d’évacuation.

Dans une installation proche d’une fenêtre et d’éléments décoratifs, la précision du parcours est particulièrement importante afin d’éviter des dommages difficiles à réparer.

Le tirage au vide : une étape essentielle qu’on ne voit jamais sur la photo finale

Une installation CVAC professionnelle ne se résume pas à l’apparence du montage.

Avant la mise en service, le circuit frigorifique doit être préparé correctement.

Le tirage au vide permet de retirer :

• l’air;
• l’humidité;
• les gaz non condensables.

Une installation laissée avec de l’humidité dans le circuit peut subir une contamination de l’huile et une dégradation à long terme.

Nous vérifions également l’étanchéité des raccordements avant la mise en service.

Ces étapes sont invisibles une fois l’installation terminée, mais elles jouent un rôle majeur dans la durée de vie du compresseur.

Le compresseur Inverter et le confort des deux zones

La documentation Fujitsu indique l’utilisation d’un compresseur entraîné par onduleur.

Cette technologie permet de faire varier la vitesse du compresseur selon la demande plutôt que de fonctionner uniquement à pleine capacité.

Dans un système double zone, cela est particulièrement utile lorsque :

• une seule zone demande du chauffage;
• la seconde approche de sa consigne;
• les deux pièces demandent une faible capacité;
• les besoins changent au cours de la journée.

La modulation contribue à maintenir une température plus stable et à éviter certains cycles inutiles.

Le fonctionnement des deux zones doit être bien expliqué

Chaque unité intérieure peut avoir sa propre température, mais le système demeure partagé.

Par exemple, il est possible qu’une zone soit réglée à 21 °C et l’autre à 23 °C en mode chauffage.

Il n’est toutefois pas possible de demander du chauffage dans une pièce et de la climatisation dans l’autre au même moment.

Cette nuance est importante pour les maisons où les deux zones ont des orientations très différentes.

Une pièce très ensoleillée peut demander du froid alors qu’une autre demeure fraîche. La sélection des zones et l’usage quotidien doivent donc être pris en compte dès le départ.

Les erreurs à éviter dans une installation proche d’un rideau

Laisser le rideau toucher l’unité

Il peut être aspiré vers le filtre ou perturber le soufflage.

Installer l’appareil trop près du plafond

L’admission d’air et l’accès aux filtres peuvent devenir insuffisants.

Oublier la moulure

Une moulure décorative peut réduire davantage le dégagement que le plafond lui-même.

Diriger constamment l’air sur le lit ou le canapé

Le confort ressenti peut être mauvais même si la température ambiante est correcte.

Choisir la capacité uniquement d’après la superficie

Les fenêtres et l’exposition solaire peuvent modifier considérablement le besoin réel.

Installer des unités intérieures surdimensionnées simplement parce que la combinaison est permise

Une combinaison techniquement autorisée ne signifie pas automatiquement qu’elle est adaptée au bâtiment.

L’entretien régulier de l’unité intérieure

Les filtres doivent être nettoyés périodiquement afin de conserver un bon débit d’air.

Dans une pièce avec rideaux, textiles et mobilier, les fibres peuvent s’accumuler sur les filtres avec le temps.

Un entretien de thermopompe devrait notamment inclure :

• nettoyage des filtres;
• inspection du serpentin;
• vérification du ventilateur;
• contrôle du drain;
• examen des raccordements visibles;
• inspection de l’unité extérieure.

Il est également conseillé de vérifier régulièrement que le rideau n’est pas déplacé contre l’unité.

Une installation pensée pour le confort quotidien à Acton Vale

Cette installation de thermopompe double zone Fujitsu Aquila XLTH à Acton Vale illustre bien l’importance de travailler avec l’architecture réelle d’une pièce.

L’unité intérieure devait trouver sa place entre une moulure de plafond, un angle de mur et un rideau. Nous avons utilisé la partie haute du mur pour conserver l’espace habitable tout en maintenant une diffusion efficace.

Le volet reste entièrement fonctionnel, le panneau demeure accessible et l’appareil s’intègre naturellement à la finition claire de la pièce.

Le système double zone permet en parallèle de desservir un second espace avec la même unité extérieure, tout en donnant à chaque zone sa propre commande.

Chez AirGreen, nous réalisons des installations de thermopompes multizones, de climatiseurs muraux et de systèmes complets de chauffage et climatisation à Acton Vale ainsi que dans le Grand Montréal, notamment à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud.

Chaque projet demande une analyse du bâtiment, des fenêtres, du mobilier, des contraintes architecturales et du parcours frigorifique. Une installation propre doit être aussi logique derrière le mur qu’elle l’est devant.

C’est cette planification qui permet à une thermopompe Fujitsu de fournir un confort stable tout en s’intégrant de façon discrète dans la maison.
