À Saint-Antoine-sur-Richelieu, un emplacement restreint transformé en solution CVAC efficace et discrète
À Saint-Antoine-sur-Richelieu, nous avons réalisé une installation qui illustre parfaitement un défi fréquent dans les maisons québécoises : trouver le meilleur emplacement possible pour une thermopompe murale lorsqu’une pièce offre peu de surfaces libres en hauteur.

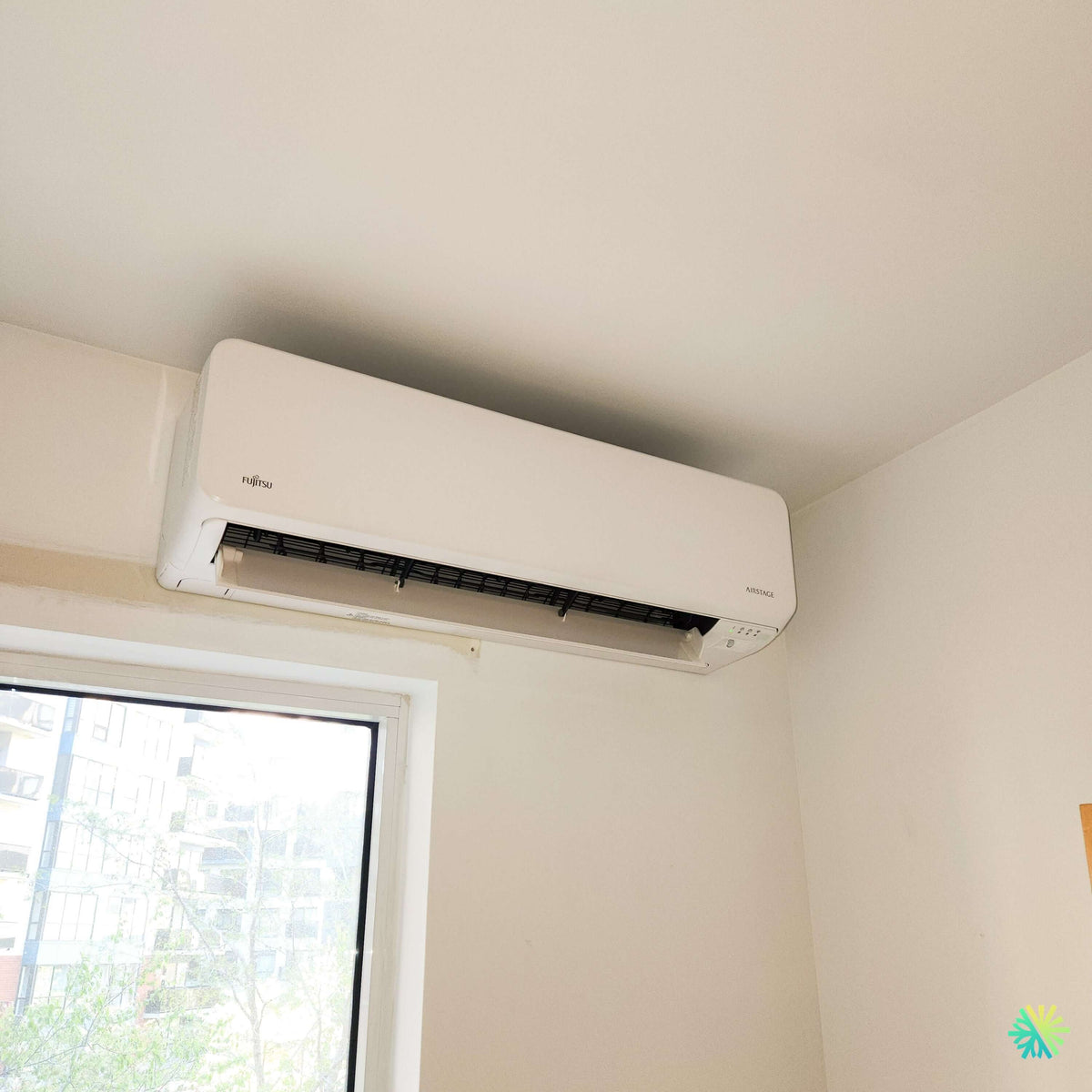

Sur la photographie de notre chantier, l’unité intérieure FUJITSU AIRSTAGE Orion XLTH+ prend place directement au-dessus d’une grande fenêtre, près du coin supérieur de la pièce. L’espace disponible était donc précis : plafond relativement proche, retour de mur à droite, ouverture vitrée immédiatement sous l’appareil et raccordements qui devaient être acheminés proprement vers la gauche.
Au lieu de considérer ces contraintes comme une raison de choisir un emplacement moins favorable, nous avons travaillé avec l’architecture existante. L’objectif était de conserver les murs utiles pour le mobilier, de maintenir une bonne projection d’air dans la pièce et d’obtenir une finition aussi discrète que possible.
La photographie montre justement le résultat : l’unité blanche se fond dans le décor clair, la fenêtre demeure complètement fonctionnelle et la thermopompe occupe une zone qui aurait autrement été peu exploitable.
Cette installation de thermopompe FUJITSU à Saint-Antoine-sur-Richelieu démontre également pourquoi la qualité d’une installation CVAC ne se mesure pas uniquement au modèle choisi. La hauteur, les dégagements, l’orientation du soufflage, le passage des conduites, le drainage des condensats et l’accès pour l’entretien doivent tous être considérés ensemble.
Pourquoi installer une thermopompe au-dessus d’une fenêtre?
Dans plusieurs résidences, l’espace immédiatement au-dessus d’une fenêtre représente l’une des rares zones suffisamment dégagées pour recevoir une unité murale.
Cela peut être une excellente solution lorsque l’installation est bien planifiée.
Dans ce projet, cette configuration permet notamment de :
- conserver les grandes surfaces murales disponibles pour les meubles;
- éviter d’installer l’unité à hauteur des occupants;
- profiter d’un emplacement élevé pour distribuer l’air;
- préserver l’accès à la fenêtre;
- intégrer visuellement la thermopompe dans une zone déjà structurée par l’ouverture.
Une installation au-dessus d’une fenêtre exige toutefois de vérifier précisément l’espace restant entre le haut de l’appareil et le plafond. Une unité intérieure doit pouvoir aspirer correctement l’air et rester accessible pour son entretien.
Nous devons également tenir compte du linteau, de la structure du mur et du parcours des conduites.
Une thermopompe ne doit jamais être positionnée simplement parce qu’elle « entre » physiquement dans l’espace disponible.
Une installation proche d’un coin demande une attention supplémentaire
Sur la photo, l’extrémité droite de l’unité est relativement proche du retour de mur.
Ce type de situation demande un positionnement précis.
Une unité placée trop profondément dans un coin peut avoir plus de difficulté à distribuer son air de façon uniforme. Nous devons donc conserver les dégagements nécessaires autour de l’appareil et vérifier que le jet d’air frontal n’est pas immédiatement interrompu.
Le volet de soufflage visible sous la FUJITSU est largement ouvert, ce qui permet de voir la zone par laquelle l’air est distribué.
Dans une configuration comme celle de Saint-Antoine-sur-Richelieu, la direction verticale de l’air prend beaucoup d’importance : en climatisation, nous cherchons généralement à envoyer l’air frais dans la pièce afin qu’il se mélange progressivement; en chauffage, l’air doit être dirigé de manière à combattre sa tendance naturelle à rester près du plafond.
Une finition discrète des raccordements
Un autre détail visible sur la photographie se situe à gauche de l’unité intérieure.
Le passage des raccordements est dissimulé par une finition blanche qui rejoint proprement l’appareil et le mur. Cela permet de protéger les conduites tout en évitant qu’une installation mécanique très visible traverse la pièce.
Pour nous, une installation de thermopompe murale doit fonctionner correctement, mais elle doit aussi respecter l’intérieur de la maison.
Les conduites frigorifiques, le câble de communication et le drain de condensats font partie du système. Leur trajectoire doit être pensée dès le départ.
Une mauvaise planification peut entraîner une succession de moulures, de coudes ou de sections visibles qui auraient pu être évitées.
Dans cette résidence de Saint-Antoine-sur-Richelieu, la proximité de la fenêtre et du coin rendait justement cette planification particulièrement importante.
FUJITSU Orion XLTH+ : conçue pour chauffer jusqu’à -30 °C
La FUJITSU AIRSTAGE Orion XLTH+ est une thermopompe murale simple zone conçue pour les climats froids. La documentation technique FUJITSU indique une plage de fonctionnement en chauffage allant jusqu’à -30 °C, ce qui la rend particulièrement intéressante pour les hivers du Québec.
Cette caractéristique compte autant à Saint-Antoine-sur-Richelieu qu’à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud.
Nous rencontrons de plus en plus de propriétaires qui souhaitent utiliser leur thermopompe comme véritable appareil de chauffage pendant l’hiver, et non uniquement comme climatiseur avec une fonction de chauffage d’appoint.
Pour cela, la température minimale de fonctionnement ne raconte toutefois qu’une partie de l’histoire.
Il faut aussi regarder la capacité que la machine peut encore produire lorsqu’il fait très froid.
Des performances de chauffage particulièrement intéressantes par grand froid
La fiche technique FUJITSU présente trois versions de la gamme : 09KTAP1, 12KTAP1 et 15KTAP1.
À -30 °C, le fabricant indique que leur capacité maximale de chauffage représente encore respectivement 113 %, 103 % et 101 % de leur capacité nominale. À -26 °C, ces valeurs atteignent 147 %, 128 % et 116 %.
Ce type de donnée est très pertinent lorsqu’un propriétaire compare deux thermopompes pour climat froid.
Une machine peut afficher « chauffage jusqu’à -30 °C » tout en ayant perdu une portion importante de sa capacité avant d’atteindre cette température.
Chez AirGreen, nous cherchons donc à analyser la performance réelle de l’équipement dans les conditions correspondant à nos hivers.
Trois capacités disponibles dans la famille Orion XLTH+
La documentation fournit les caractéristiques nominales suivantes :
- le modèle 09KTAP1 offre 9 000 BTU/h en climatisation et 12 000 BTU/h en chauffage;
- le modèle 12KTAP1 offre 12 000 BTU/h en climatisation et 15 300 BTU/h en chauffage;
- le modèle 15KTAP1 offre 14 500 BTU/h en climatisation et 17 400 BTU/h en chauffage.
La photographie de ce chantier permet d’identifier clairement une unité murale FUJITSU AIRSTAGE, mais la capacité exacte n’est pas lisible sur l’image.
Nous ne l’attribuons donc pas arbitrairement.
Cette précision est importante, car le nombre de BTU doit toujours être lié à la charge thermique réelle du bâtiment.
Un rendement saisonnier élevé selon le modèle
La fiche technique FUJITSU indique un TRÈS2 de 33,5 pour le 09KTAP1, 31,5 pour le 12KTAP1 et 28,7 pour le 15KTAP1. Les trois versions sont également indiquées avec les classifications ENERGY STAR mentionnées dans la documentation.
Ces rendements sont intéressants, mais le meilleur chiffre ne correspond pas automatiquement au meilleur choix.
Une thermopompe doit être dimensionnée selon :
- la superficie;
- le niveau d’isolation;
- la superficie vitrée;
- l’orientation des fenêtres;
- la hauteur du plafond;
- les infiltrations d’air;
- la disposition des pièces;
- le niveau où l’appareil est installé;
- la température intérieure désirée.
Sur cette installation, la grande fenêtre directement sous l’unité est justement un élément de l’enveloppe thermique que nous devons considérer.
Pourquoi les détails de cette installation FUJITSU comptent autant que les caractéristiques de la machine
Une fenêtre peut représenter à la fois une contrainte et un élément stratégique
Les vitrages sont généralement parmi les surfaces d’une pièce qui réagissent le plus rapidement aux conditions extérieures.
En hiver, une fenêtre peut devenir une zone plus froide que les murs environnants. En été, surtout avec une exposition solaire importante, elle peut devenir une source de gains thermiques.
Installer une thermopompe au-dessus d’une fenêtre peut donc être pertinent, mais la direction du jet d’air doit être adaptée.
Nous voulons favoriser un mélange homogène de l’air dans la pièce plutôt que créer une courte boucle où l’appareil traite principalement l’air situé autour de lui.
Le volet motorisé vertical de la FUJITSU participe à cette gestion.
La documentation indique également plusieurs vitesses de ventilation ainsi qu’un réglage automatique, ce qui permet d’ajuster le débit selon le besoin de confort.
Un fonctionnement très silencieux pour une pièce de vie
L’unité intérieure peut fonctionner à un niveau sonore très bas.
FUJITSU indique 23 dB(A) en mode calme pour les modèles 09KTAP1 et 12KTAP1, et 26 dB(A) pour le 15KTAP1.
Cette caractéristique devient particulièrement importante lorsqu’une thermopompe est installée dans une chambre, un bureau ou un salon.
La photo de Saint-Antoine-sur-Richelieu montre un appareil intégré dans un espace résidentiel où la discrétion acoustique a donc tout son sens.
Une thermopompe utilisée toute l’année passe beaucoup plus d’heures en fonction qu’un climatiseur utilisé occasionnellement. Le bruit doit donc être considéré dès le choix du système.
Technologie Inverter : moduler plutôt que fonctionner constamment à pleine capacité
La FUJITSU Orion XLTH+ utilise un compresseur Inverter.
Cette technologie permet à l’appareil de modifier sa puissance au lieu de fonctionner uniquement selon des cycles marche-arrêt à pleine capacité.
Lorsque la température intérieure approche de la consigne, l’appareil peut réduire son fonctionnement.
Lorsqu’une charge plus importante apparaît, il peut augmenter sa capacité.
Cette modulation favorise notamment :
- une température plus stable;
- une meilleure adaptation aux variations de charge;
- moins de fluctuations brusques;
- un fonctionnement plus discret;
- une consommation mieux proportionnée aux besoins réels.
Dans une pièce comportant une grande fenêtre, cette capacité d’adaptation est particulièrement utile parce que les gains et pertes thermiques peuvent changer rapidement selon l’heure de la journée.
Wi-Fi intégré pour contrôler la thermopompe à distance
La documentation FUJITSU indique également une connectivité Wi-Fi intégrée avec surveillance à distance par l’intermédiaire de l’application mobile AIRSTAGE.
Pour un propriétaire, cette fonction permet notamment de modifier les réglages depuis un téléphone compatible.
Cela peut être utile lorsqu’on quitte la maison pendant plusieurs heures, lorsqu’on souhaite préparer la température avant le retour ou simplement lorsqu’on veut ajuster l’appareil sans rechercher la télécommande.
La gamme peut aussi supporter différents accessoires de contrôle, dont certaines interfaces prévues pour des systèmes plus avancés.
Des serpentins ProCore en cuivre à l’intérieur
La page consacrée aux caractéristiques de la Orion XLTH+ indique que l’unité intérieure utilise des serpentins ProCore en cuivre à haute résistance à la corrosion.
Ce n’est peut-être pas le premier élément qu’un propriétaire remarque sur une thermopompe, mais ce type de conception participe à la durabilité de l’équipement.
Une thermopompe de climat froid peut fonctionner une grande partie de l’année : refroidissement l’été, chauffage pendant les saisons intermédiaires, puis chauffage hivernal lorsque les conditions le permettent.
La qualité des composants internes devient donc importante sur le long terme.
Réfrigérant R-32 : une génération plus récente de systèmes muraux
La série fonctionne au R-32.
Fujitsu indique dans sa documentation un potentiel de réchauffement global de 675 pour le R-32, comparativement à 2 088 pour le R-410A, soit une réduction annoncée de 68 %.
Le R-32 fait partie des évolutions technologiques que nous voyons maintenant dans les nouveaux équipements CVAC.
Pour le propriétaire, cela signifie également que l’installation doit être réalisée avec les outils, pratiques et compétences appropriés au réfrigérant utilisé.
Une tuyauterie 1/4 po – 3/8 po sur toute la gamme
Pour les trois capacités Orion XLTH+, Fujitsu spécifie les mêmes dimensions de conduites frigorifiques :
- 1/4 po sur la ligne liquide;
- 3/8 po sur la ligne gaz.
La longueur minimale publiée est de 10 pieds.
La longueur maximale peut atteindre 66 pieds, avec une différence verticale maximale de 49 pieds.
Ces possibilités donnent une bonne flexibilité lors d’une installation dans un bâtiment où l’unité extérieure ne peut pas nécessairement être placée immédiatement derrière l’unité intérieure.
Nous cherchons néanmoins toujours le trajet le plus logique et le plus propre possible.
Une longueur maximale permise par le fabricant n’est pas un objectif à atteindre; c’est une limite offrant de la flexibilité lorsqu’elle est réellement nécessaire.
Le drainage des condensats est particulièrement important au-dessus d’une fenêtre
En climatisation, l’unité intérieure retire de l’humidité de l’air.
Cette eau doit être acheminée vers l’extérieur ou vers un point de drainage approprié.
Dans une installation comme celle de Saint-Antoine-sur-Richelieu, située directement au-dessus d’une fenêtre, un drainage fiable est absolument essentiel.
Nous devons éviter toute possibilité qu’un problème de pente ou une obstruction entraîne de l’eau vers la finition intérieure, le cadrage de la fenêtre ou le mur.
Le trajet du drain doit donc être considéré en même temps que celui des conduites frigorifiques.
C’est un excellent exemple d’un détail invisible sur une installation terminée, mais fondamental pour sa fiabilité.
Il faut conserver l’accès aux filtres malgré la proximité du plafond
L’unité est installée relativement haut.
Cela permet d’économiser de l’espace mural et d’améliorer la distribution de l’air, mais il faut penser à l’entretien dès le premier jour.
Les filtres d’une thermopompe murale doivent être nettoyés périodiquement.
Une unité installée sans dégagement adéquat ou dans une zone devenue inaccessible après l’ajout de meubles peut rendre cette opération inutilement compliquée.
Chez AirGreen, nous voulons qu’une installation soit non seulement propre le jour du chantier, mais également facile à entretenir plusieurs années plus tard.
Le chauffage hivernal dépend aussi de la qualité de l’installation extérieure
Même si la photographie présentée ici montre surtout l’unité intérieure, une thermopompe fonctionne toujours comme un système comprenant une unité extérieure.
Fujitsu indique que la Orion XLTH+ possède notamment un chauffe-plateau de base conçu pour les climats extrêmement froids.
Lors du chauffage hivernal, l’unité extérieure doit périodiquement dégivrer son échangeur. L’eau produite doit pouvoir s’évacuer convenablement.
L’emplacement extérieur doit donc être préparé pour :
- l’accumulation de neige;
- les cycles de dégivrage;
- la formation possible de glace;
- la circulation d’air;
- l’accès au service;
- les dégagements nécessaires.
Une thermopompe capable de chauffer jusqu’à -30 °C mérite une installation extérieure pensée pour fonctionner dans un véritable hiver québécois.
Le circuit électrique varie selon la capacité choisie
La gamme Orion XLTH+ fonctionne en 208 à 230 V, 60 Hz, monophasé.
Le tableau technique prévoit :
- un disjoncteur de 15 A pour le 09KTAP1;
- un disjoncteur de 20 A pour le 12KTAP1;
- un disjoncteur de 20 A pour le 15KTAP1.
La sélection de la machine doit donc être accompagnée d’une vérification de la situation électrique.
Nous rencontrons régulièrement des résidences où l’espace disponible dans le panneau est limité. Cette vérification avant l’installation permet d’éviter des surprises pendant le chantier.
Une erreur fréquente : choisir les BTU selon la superficie seulement
Une règle approximative en pieds carrés ne suffit pas pour dimensionner une thermopompe.
Deux pièces de la même dimension peuvent avoir des besoins complètement différents.
Une pièce avec une grande fenêtre comme celle visible sur la photo peut être davantage influencée par les conditions extérieures qu’une pièce intérieure sans vitrage.
Il faut aussi analyser l’isolation, l’exposition solaire, la hauteur du plafond, les murs extérieurs et la circulation vers les autres pièces.
Nous préférons donc sélectionner une thermopompe FUJITSU selon la charge réelle plutôt que choisir automatiquement le plus grand modèle disponible.
Une plage de fonctionnement qui couvre pratiquement toute l’année
La fiche technique publiée pour la Orion XLTH+ indique une plage de fonctionnement allant de -10 °C à 50 °C en climatisation et de -30 °C à 24 °C en chauffage.
Ce large intervalle illustre bien la vocation de cette thermopompe : assurer le confort durant une grande partie de l’année.
À Saint-Antoine-sur-Richelieu, elle peut ainsi participer :
- au chauffage pendant les journées froides;
- au chauffage léger pendant l’automne et le printemps;
- à la climatisation estivale;
- à la réduction de l’humidité pendant les périodes chaudes.
Cette polyvalence explique pourquoi nous accordons autant d’importance à son positionnement. Une machine utilisée presque quotidiennement doit être installée au bon endroit dès le départ.
Ce que cette installation nous apprend sur les petits espaces disponibles
Cette réalisation à Saint-Antoine-sur-Richelieu montre qu’un emplacement restreint n’est pas nécessairement un mauvais emplacement.
La zone au-dessus de la fenêtre était limitée par le plafond et par le mur latéral, mais elle permettait tout de même d’intégrer proprement l’unité FUJITSU tout en conservant le reste de la pièce disponible.
L’essentiel est d’évaluer toutes les contraintes avant de commencer :
- dégagement autour de l’unité;
- structure du mur;
- accès aux filtres;
- direction du soufflage;
- trajet des conduites;
- pente du drain;
- emplacement du compresseur extérieur;
- alimentation électrique.
C’est cette préparation qui permet de transformer un emplacement complexe en installation propre.
Notre approche AirGreen à Saint-Antoine-sur-Richelieu et partout dans le Grand Montréal
Chaque maison possède ses particularités.
À Montréal, nous travaillons souvent dans des espaces plus compacts où il faut minimiser les conduits visibles.
À Laval ou sur la Rive Nord, nous rencontrons beaucoup de maisons où l’emplacement extérieur et la neige deviennent des critères importants.
À Longueuil et sur la Rive Sud, les configurations varient entre bungalows, maisons à étages, condos et propriétés plus anciennes où les murs disponibles peuvent être limités.
À Saint-Antoine-sur-Richelieu, le défi de ce projet se trouvait principalement à l’intérieur : intégrer la FUJITSU AIRSTAGE Orion XLTH+ au-dessus d’une fenêtre dans une zone relativement serrée, tout en maintenant une installation fonctionnelle et visuellement cohérente.
La thermopompe apporte des caractéristiques techniques solides : chauffage jusqu’à -30 °C, technologie Inverter, réfrigérant R-32, Wi-Fi intégré, performances énergétiques élevées et fonctionnement intérieur pouvant descendre jusqu’à 23 dB(A) selon la capacité.
Notre travail consiste ensuite à permettre à ces caractéristiques de réellement servir le propriétaire.
Une bonne machine et une bonne installation ne sont pas deux sujets différents. Elles forment un seul système.
Dans cette résidence de Saint-Antoine-sur-Richelieu, l’unité FUJITSU est maintenant installée dans un endroit où elle peut assurer chauffage et climatisation sans monopoliser un mur, sans compromettre la fenêtre et sans alourdir visuellement la pièce.
C’est exactement ce que nous recherchons dans une installation AirGreen : un système CVAC performant qui s’adapte à la maison plutôt qu’une maison qui doit s’adapter au système.
