Installation d’une thermopompe double zone Fujitsu Aquila XLTH à Bois-des-Filions, sur la Rive Nord

Une installation précise dans un espace intérieur restreint, au-dessus d’une ouverture et près d’un angle de mur

À Bois-des-Filions, sur la Rive Nord, nous avons réalisé l’installation d’une thermopompe double zone Fujitsu Aquila XLTH afin de chauffer et de climatiser deux secteurs distincts de la propriété à partir d’une seule unité extérieure. Le projet présentait une contrainte très concrète : l’une des unités intérieures devait être intégrée dans une zone où l’espace mural disponible était limité par une ouverture, un angle de pièce, une fenêtre adjacente et une tringle déjà installée.

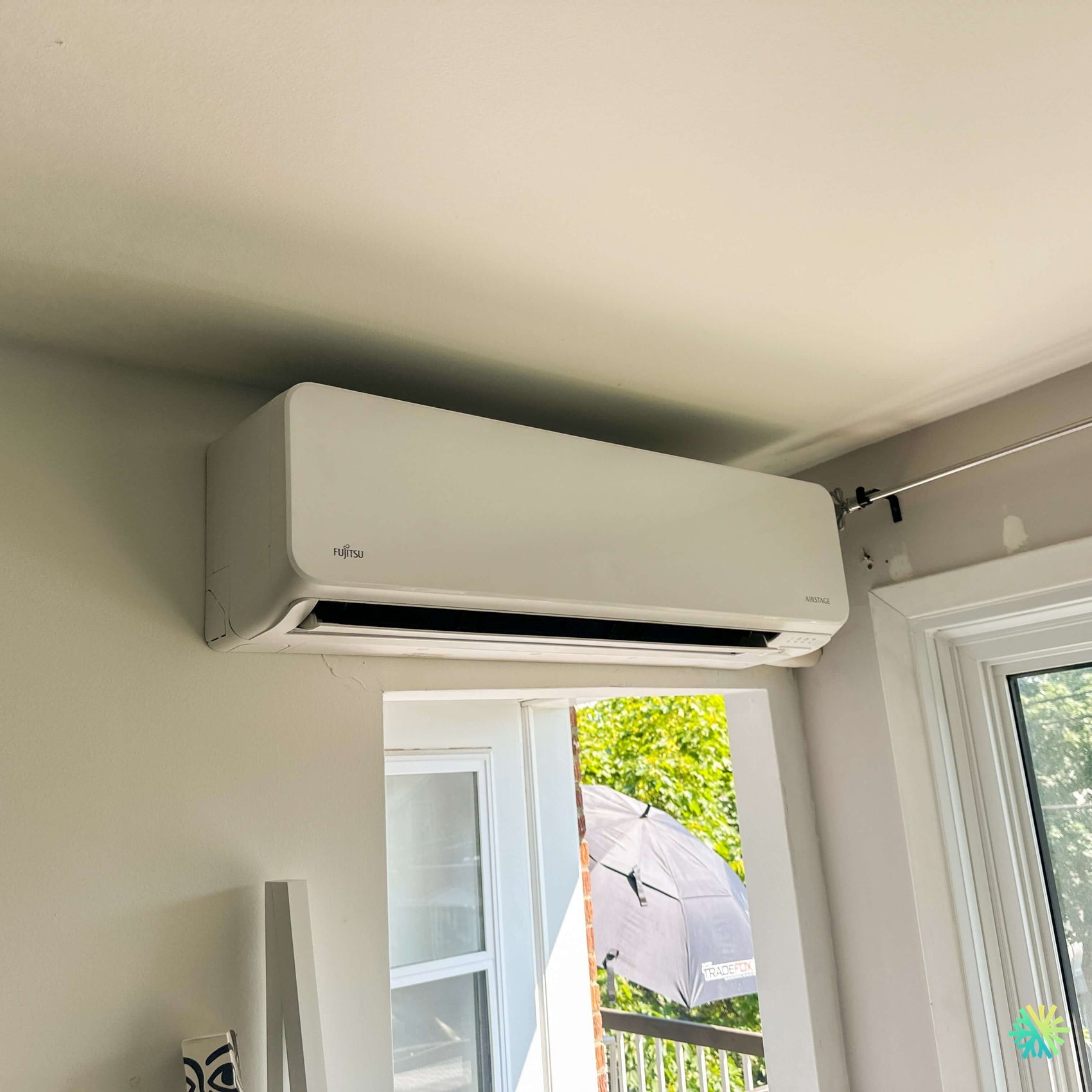

La photographie montre une unité murale Fujitsu AIRSTAGE placée au-dessus d’un passage, près du plafond. Ce choix permet de préserver les surfaces murales utilisables et de diffuser l’air depuis un point élevé, sans empiéter sur l’espace de circulation. Dans une pièce où chaque portion de mur compte, il ne suffit pas de choisir un emplacement qui semble libre. Il faut également confirmer que l’unité pourra aspirer suffisamment d’air, ouvrir son panneau frontal, projeter le débit sans obstruction et rester accessible pour le nettoyage des filtres.

Ce projet illustre bien notre manière d’aborder une installation CVAC : nous adaptons le positionnement aux contraintes réelles du bâtiment sans négliger les exigences techniques du fabricant ni les besoins d’entretien futurs.

Pourquoi une thermopompe double zone était-elle pertinente?

Une thermopompe simple zone fonctionne bien lorsqu’une seule unité intérieure peut distribuer l’air efficacement dans tout l’espace visé. Dans une maison divisée en plusieurs secteurs, cette diffusion devient souvent insuffisante.

Les portes, les corridors, les cages d’escalier et les différences de niveau limitent le déplacement naturel de l’air. Une unité installée dans le salon peut parfaitement maintenir la température de l’aire ouverte tout en laissant une chambre éloignée trop chaude en été ou trop froide en hiver.

La configuration double zone retenue à Bois-des-Filions permet de raccorder deux unités intérieures à une seule unité extérieure Fujitsu. Chaque unité dessert directement son secteur, ce qui améliore la précision du confort et réduit la dépendance à la circulation d’air entre les pièces.

Cette solution convient notamment aux propriétés comprenant :

• un rez-de-chaussée et un étage;
• une aire de vie et une chambre;
• une pièce principale et un sous-sol;
• une section originale et un agrandissement;
• deux espaces utilisés à des horaires différents;
• des pièces présentant des expositions solaires opposées.

Le propriétaire peut régler chaque unité selon l’usage de sa zone. Une pièce peu occupée peut être maintenue à une température plus modérée, tandis que l’espace principal reçoit davantage de chauffage ou de climatisation.

Deux commandes indépendantes, avec un mode général compatible

Chaque unité intérieure d’un système multizone Fujitsu peut être commandée séparément. La température de consigne, la vitesse de ventilation et l’orientation du débit peuvent être ajustées selon les besoins de chaque secteur.

Il existe toutefois une règle importante : les unités reliées au même compresseur doivent fonctionner dans des modes compatibles. Le système peut chauffer ou refroidir, mais il ne peut pas fournir simultanément du chauffage dans une zone et de la climatisation dans l’autre.

La documentation Fujitsu indique clairement que les systèmes multizones AIRSTAGE assurent le chauffage et le refroidissement, mais pas les deux modes au même moment.

Dans une résidence, cette limitation est généralement facile à gérer. Pendant l’hiver, les deux secteurs demandent habituellement du chauffage. Pendant l’été, ils demandent de la climatisation. Nous expliquons néanmoins ce fonctionnement au propriétaire lors de la mise en service afin d’éviter des commandes contradictoires entre les deux unités.

Une unité murale installée au-dessus d’une ouverture

L’élément le plus visible de cette installation est le positionnement de l’unité intérieure au-dessus d’une ouverture.

Ce type d’emplacement peut être avantageux lorsqu’il est correctement planifié. Il permet :

• d’utiliser une portion de mur autrement difficile à aménager;
• de conserver l’espace pour les meubles;
• de diffuser l’air depuis un point central ou dégagé;
• de limiter l’impact visuel de l’appareil;
• de rapprocher la tête murale du trajet des conduites.

Il faut cependant vérifier plusieurs détails avant la fixation.

La distance avec le plafond

Une unité murale aspire généralement l’air par sa partie supérieure. Un espace insuffisant au-dessus de l’appareil peut limiter l’aspiration et compliquer l’ouverture du panneau frontal.

Sur la photographie, l’unité est placée près du plafond, ce qui reflète la contrainte de hauteur disponible au-dessus de l’ouverture. Dans ce genre de situation, nous devons mesurer précisément le dégagement utilisable et confirmer qu’il demeure compatible avec le modèle choisi.

Même lorsqu’un appareil peut physiquement entrer dans l’espace, cela ne signifie pas automatiquement que son installation y sera fonctionnelle. L’accès aux filtres et aux attaches de service fait partie de la vérification.

La proximité de l’angle de mur

Le côté droit de l’unité se trouve près d’un retour de mur. Cette proximité exige un alignement précis afin que le boîtier ne touche pas les moulures, la tringle ou les éléments adjacents.

Nous devons également prévoir l’accès au côté où se trouvent certains composants internes et raccordements, selon la configuration du modèle. Une unité collée contre un obstacle peut compliquer une intervention future.

La présence de la tringle

Une tringle métallique est visible à proximité de l’unité. Cet élément existant devait être pris en compte afin qu’il ne bloque pas l’ouverture du panneau ni le mouvement du volet de diffusion.

Un accessoire de fenêtre, un rideau épais ou une tringle mal positionnée peut perturber le débit d’air ou rendre l’entretien plus difficile. Nous vérifions donc l’espace réellement utilisé, et pas seulement le mur lorsqu’il est vide.

L’importance de la diffusion de l’air

Une thermopompe murale ne chauffe pas et ne climatise pas uniquement l’air situé directement sous elle. Son efficacité dépend de sa capacité à projeter l’air dans la pièce et à créer une circulation régulière.

L’unité visible sur la photo est installée à une hauteur permettant au débit d’air de se propager au-dessus de la zone occupée.

En climatisation, l’air froid descend naturellement. Une projection plus horizontale aide à le répartir avant qu’il ne redescende.

En chauffage, l’air chaud monte. Le volet peut alors être orienté davantage vers le bas afin de diriger la chaleur vers la partie occupée de la pièce.

Le réglage du volet est donc important. Une unité bien dimensionnée peut tout de même sembler moins confortable si son débit est dirigé directement vers une personne, une porte ou un obstacle.

Fujitsu Aquila XLTH : une solution adaptée aux hivers de la Rive Nord

La gamme Fujitsu Aquila XLTH est destinée aux applications où la performance en chauffage par temps froid constitue un critère important.

La documentation Fujitsu de la série H Aquila et Aquila CTEB mentionne un fonctionnement en chauffage jusqu’à -26 °C pour les versions conçues pour le climat froid.

À Bois-des-Filions, cette capacité est pertinente, puisque les températures hivernales peuvent descendre bien sous le point de congélation.

Il faut toutefois comprendre que la température minimale de fonctionnement n’est pas la seule donnée à considérer. La capacité réellement disponible diminue ou varie selon la température extérieure et la demande des deux zones.

Notre sélection tient compte :

• de la superficie de chaque secteur;
• du niveau d’isolation;
• du type de fenêtres;
• de la hauteur des plafonds;
• de l’exposition au vent;
• des infiltrations d’air;
• de l’orientation solaire;
• de la capacité du chauffage existant;
• du fonctionnement simultané des deux zones.

Un calcul approximatif basé uniquement sur les pieds carrés peut produire un mauvais résultat. Deux pièces de dimensions semblables peuvent avoir des charges très différentes si l’une possède plusieurs fenêtres et l’autre non.

Des configurations multizones de 18 000 à 45 000 BTU/h

La gamme Fujitsu présentée dans la documentation comprend des unités extérieures de 18 000, 24 000, 36 000 et 45 000 BTU/h.

Selon le modèle, le système peut alimenter de deux à cinq unités intérieures. Pour une installation double zone, plusieurs combinaisons de capacités sont permises.

La documentation indique notamment que l’unité extérieure conçue pour deux zones peut être associée à différentes unités murales de capacités nominales variées.

Il est toutefois essentiel de ne pas confondre la somme des capacités intérieures avec la capacité réelle du compresseur.

Certaines combinaisons autorisées dépassent 100 % de la capacité nominale extérieure. Fujitsu précise que ce dépassement n’augmente pas la capacité de production du système.

Cela signifie qu’une unité extérieure ne produit pas automatiquement la somme totale inscrite sur les deux têtes murales lorsque celles-ci fonctionnent au maximum en même temps. La capacité disponible doit alors être répartie entre les zones.

Pour cette raison, Fujitsu recommande l’utilisation de son logiciel Design Simulator pour la sélection des équipements AIRSTAGE de série H. Les tableaux de combinaison confirment qu’un assemblage est autorisé, mais ils ne remplacent pas l’analyse de charge.

Les étapes techniques derrière une finition intérieure discrète

Choisir le parcours des conduites avant la fixation

Une unité murale nécessite un passage pour les conduites frigorifiques, le câblage et le drain de condensats.

Lorsque l’appareil est installé au-dessus d’une ouverture, nous devons tenir compte de la structure du mur. Les linteaux, montants, câbles et éléments de finition peuvent limiter l’emplacement du perçage.

Avant d’installer la plaque de fixation, nous vérifions :

1. la structure du mur;
2. la position probable des montants;
3. le trajet vers l’extérieur;
4. la pente nécessaire au drain;
5. la distance par rapport aux moulures;
6. l’accès futur à l’appareil;
7. la protection de la finition intérieure.

Un perçage mal placé peut obliger à créer un trajet plus long ou à utiliser une pompe à condensat qui aurait pu être évitée.

Maintenir un drainage fiable

En climatisation, l’unité intérieure retire de l’humidité de l’air. Cette eau doit s’écouler par le drain sans revenir vers le bac.

Une installation située au-dessus d’une ouverture exige une attention particulière, car une fuite pourrait affecter la finition du mur, le cadre ou la zone de passage située dessous.

Nous vérifions :

• la pente du tuyau;
• l’absence de pli;
• la stabilité des raccordements;
• l’écoulement jusqu’à la sortie;
• l’étanchéité du bac;
• le fonctionnement pendant les essais.

Une contre-pente, même légère, peut provoquer une accumulation d’eau, des odeurs ou un débordement.

Préparer les raccordements frigorifiques

Chaque unité intérieure d’une thermopompe double zone possède son propre ensemble de conduites.

Les raccordements doivent être préparés avec précision afin de prévenir les fuites. Après l’assemblage, nous réalisons les procédures nécessaires de test et de mise sous vide avant la mise en service.

La mise sous vide sert à retirer l’air et l’humidité du circuit. Cette étape est essentielle à la durabilité du compresseur et à la stabilité du fonctionnement.

Ne pas inverser les zones

Sur un système double zone, les conduites frigorifiques et le câblage de chaque unité doivent être associés au bon port de l’unité extérieure.

Une inversion peut causer des problèmes de communication ou un fonctionnement incohérent.

Nous identifions donc les deux zones pendant les travaux, puis nous les testons séparément :

• démarrage de la première unité;
• confirmation du circuit correspondant;
• vérification de la seconde;
• essai en chauffage;
• essai en climatisation;
• fonctionnement simultané;
• contrôle du drainage.

Le réfrigérant et les exigences A2L

Les nouvelles générations d’appareils utilisent des réfrigérants dont la classification peut nécessiter des pratiques de travail adaptées.

Même si le propriétaire n’a pas à intervenir sur le circuit, il est important de ne pas percer le boîtier, déplacer les conduites ou démonter les raccordements.

Tout travail frigorifique doit être réalisé avec l’outillage, la formation et les procédures appropriées.

Les erreurs à éviter dans un emplacement compact

La photographie de ce projet montre une installation intégrée dans un espace très précis. Dans ce type de configuration, plusieurs erreurs peuvent compromettre le résultat :

• installer l’appareil sans dégagement supérieur;
• bloquer l’ouverture du panneau frontal;
• placer la tringle trop près du volet;
• négliger le trajet du drain;
• diriger l’air directement dans une ouverture;
• choisir une unité trop large pour l’espace;
• fixer la plaque sans vérifier la structure;
• laisser les conduites visibles sans finition;
• installer l’unité dans un endroit impossible à nettoyer;
• oublier la capacité partagée entre les deux zones.

Nous cherchons toujours à équilibrer trois objectifs : la performance, l’apparence et l’accessibilité.

Entretien des unités intérieures Fujitsu

Le propriétaire peut contribuer directement à la performance du système en nettoyant les filtres régulièrement.

Les filtres se trouvent derrière le panneau frontal. Leur accès doit donc rester libre même après l’ajout de rideaux ou d’éléments décoratifs.

Nous recommandons :

• une vérification mensuelle durant les périodes d’utilisation intensive;
• un nettoyage avec un aspirateur doux ou de l’eau;
• un séchage complet avant la remise en place;
• l’absence de produits agressifs;
• une inspection professionnelle lorsque l’échangeur ou la turbine est encrassé.

Un filtre obstrué réduit le débit d’air et augmente le temps nécessaire pour atteindre la température demandée.

Le propriétaire devrait également surveiller :

• les gouttes d’eau;
• les odeurs inhabituelles;
• les bruits nouveaux;
• les codes d’erreur;
• les variations anormales de température;
• la baisse de débit.

Fonctionnement hivernal et cycles de dégivrage

En chauffage, la thermopompe retire de la chaleur de l’air extérieur. Du givre peut alors se former sur l’unité extérieure.

Le système effectue périodiquement un cycle de dégivrage. Pendant ce cycle, l’unité intérieure peut réduire ou interrompre temporairement son soufflage.

Ce comportement est généralement normal. Le propriétaire peut aussi remarquer un changement de bruit ou de la vapeur autour de l’unité extérieure.

Une accumulation importante de glace qui ne disparaît pas, en revanche, doit être vérifiée.

Subventions : vérifier la combinaison complète

L’admissibilité à une subvention dépend du modèle extérieur, des unités intérieures et de la combinaison installée.

Il ne suffit pas que l’appareil porte la marque Fujitsu ou la désignation XLTH.

Il faut confirmer :

• le numéro exact de l’unité extérieure;
• le modèle de chacune des deux têtes;
• la combinaison reconnue;
• la référence de performance applicable;
• la date d’installation;
• les règles du programme en vigueur.

La photographie intérieure ne permet pas de confirmer la capacité exacte ni une référence complète. Nous ne pouvons donc pas attribuer un montant précis de subvention uniquement à partir de l’image.

Le résultat de l’installation à Bois-des-Filions

Cette installation de thermopompe double zone Fujitsu Aquila XLTH à Bois-des-Filions permet maintenant au propriétaire de gérer deux secteurs avec davantage de précision.

Le projet se distingue par :

• l’utilisation d’un seul compresseur extérieur;
• deux zones contrôlées séparément;
• une unité intérieure intégrée au-dessus d’une ouverture;
• une utilisation efficace d’un espace mural restreint;
• une diffusion d’air depuis un point élevé;
• un système conçu pour le chauffage par climat froid;
• une installation planifiée pour l’entretien futur.

Chez AirGreen, nous réalisons des installations de thermopompes murales et multizones à Bois-des-Filions, sur la Rive Nord, ainsi qu’à Montréal, Laval, Longueuil et sur la Rive Sud.

Chaque projet est différent. Certaines propriétés offrent de grands murs libres; d’autres nécessitent une installation près d’une fenêtre, au-dessus d’une porte, dans un corridor, sur un balcon ou sous une structure.

Notre rôle consiste à transformer ces contraintes en une installation fonctionnelle, propre et durable, sans perdre de vue le dimensionnement, le drainage, la circulation d’air et l’accès au service.
