Une installation intérieure pensée autour de deux ouvertures, d’une moulure de plafond et d’un espace de circulation très précis

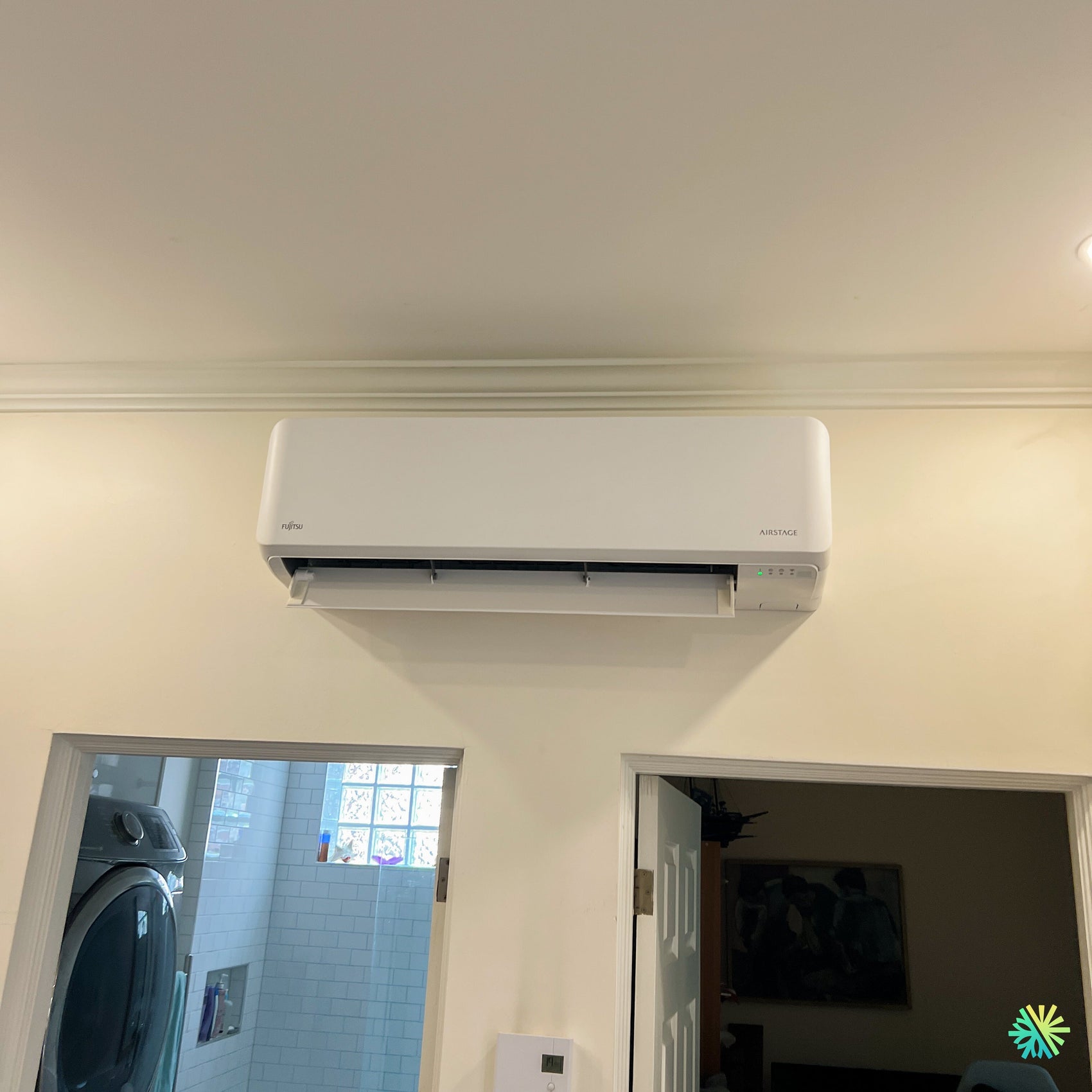

À Kahnawake, nous avons réalisé l’installation d’une thermopompe double zone Fujitsu Aquila XLTH afin de desservir deux secteurs distincts de la résidence à partir d’une seule unité extérieure. Ce projet se distingue surtout par la configuration intérieure visible sur la photo : l’une des unités murales Fujitsu AIRSTAGE a été installée au-dessus de deux ouvertures de porte, juste sous une moulure de plafond, dans une zone où chaque centimètre disponible avait son importance.
Ce type de configuration demande davantage qu’un simple repérage visuel. L’unité devait être positionnée de façon à conserver un dégagement adéquat par rapport au plafond, rester accessible pour l’entretien, ne pas gêner les cadres de porte et surtout distribuer l’air vers une zone centrale du logement.
La photo montre également une pièce adjacente servant de buanderie, avec laveuse et sécheuse, ainsi qu’une autre ouverture menant vers un espace de vie. Le choix de l’emplacement permet donc à l’unité de traiter l’air d’un secteur de circulation central plutôt que de souffler directement dans un coin fermé.
Pourquoi une thermopompe double zone convenait à cette résidence de Kahnawake
Une thermopompe double zone comprend une unité extérieure raccordée à deux unités intérieures. Chaque unité intérieure peut être installée dans un secteur différent de la maison et contrôlée séparément.
Cette configuration est particulièrement intéressante lorsque deux espaces ont des besoins de confort différents, par exemple :
- un étage et un rez-de-chaussée;
- une aire de vie principale et une chambre;
- un corridor central et une zone plus éloignée;
- une partie rénovée et une section plus ancienne;
- deux pièces qui ne communiquent pas suffisamment pour être desservies par une seule unité murale.
Dans ce projet à Kahnawake, la présence de plusieurs ouvertures rapprochées rendait particulièrement pertinent le positionnement d’une unité dans un point de circulation. Le soufflage peut ainsi contribuer au confort de la zone centrale tout en laissant l’autre unité intérieure du système double zone desservir un deuxième secteur de façon plus ciblée.
L’avantage principal est de ne pas demander à une seule unité de couvrir artificiellement toute la résidence. Deux unités bien placées offrent généralement une répartition plus cohérente du chauffage et de la climatisation.
Une unité murale installée au-dessus des cadres de porte
La photo met en évidence une contrainte importante : l’appareil Fujitsu est installé au-dessus de deux ouvertures, avec très peu de mur disponible dans la partie inférieure.
Nous avons donc dû vérifier plusieurs éléments avant de fixer la plaque murale :
- la hauteur libre entre les cadres de porte et la moulure;
- le dégagement supérieur nécessaire à l’aspiration d’air;
- l’ouverture complète du panneau frontal;
- l’accès aux filtres;
- le mouvement du volet inférieur;
- la présence de structure solide derrière le mur;
- la direction du soufflage;
- le parcours du drain de condensation;
- le passage des conduites frigorifiques.
L’unité ne pouvait pas être installée trop bas, car elle aurait visuellement et mécaniquement empiété sur les ouvertures. Elle ne pouvait pas non plus être placée trop haut, car la moulure et le plafond auraient réduit le dégagement supérieur.
Le positionnement final constitue donc un compromis technique précis entre la structure, l’entretien et la diffusion de l’air.
La moulure de plafond change complètement la manière de mesurer l’installation
Une moulure décorative est visible immédiatement au-dessus de l’unité. Ce détail influence directement la pose.
Nous ne pouvons pas simplement mesurer la distance entre le haut de l’appareil et le plafond brut. La moulure crée une saillie qui peut affecter :
- l’aspiration de l’air;
- l’ouverture du panneau;
- la visibilité;
- le dégagement nécessaire pour le nettoyage;
- la perception de l’alignement.
Dans une pièce avec moulures, l’installation doit être pensée par rapport à la partie la plus restrictive du profil architectural.
Nous cherchons aussi à conserver une ligne visuelle propre. Une unité placée de travers par rapport aux moulures ou aux ouvertures de porte attire immédiatement l’œil, même si elle fonctionne correctement.
Un soufflage dirigé vers une zone de passage
La position de l’unité au-dessus des portes permet au soufflage de se faire vers la zone centrale plutôt que directement vers un mur rapproché.
Cette orientation est particulièrement utile dans une maison où les pièces communiquent par plusieurs ouvertures. L’air traité peut circuler plus naturellement vers les espaces adjacents.
Cela ne signifie pas qu’une seule unité peut automatiquement climatiser toutes les pièces. Une porte fermée, un corridor étroit ou un changement de niveau peuvent rapidement limiter la portée de l’air.
C’est précisément la raison pour laquelle nous avons ici une thermopompe double zone : une deuxième unité intérieure permet de couvrir un autre secteur sans surcharger celle visible sur la photo.
La proximité de la buanderie : un détail important pour le confort
L’ouverture de gauche mène vers une pièce où l’on voit une laveuse et une sécheuse. Une buanderie peut produire davantage de chaleur et d’humidité que les autres pièces, particulièrement lorsque les appareils fonctionnent longtemps.
Même si l’unité murale n’est pas installée directement dans la buanderie, sa proximité peut contribuer à stabiliser la température du secteur lorsque la porte demeure ouverte.
Il faut cependant éviter d’installer une unité directement dans un environnement où la poussière textile, l’humidité ou les produits de lessive pourraient accélérer l’encrassement.
Le choix d’un emplacement adjacent peut donc offrir un bon compromis : l’appareil participe au confort sans être placé au cœur de la zone de lavage.
Fujitsu Aquila XLTH : une gamme multizone pour climat froid
La gamme Fujitsu AIRSTAGE Aquila fait partie des systèmes multizones de la série H. Selon la documentation Fujitsu fournie, les unités extérieures sont disponibles en plusieurs capacités et peuvent alimenter différents types d’unités intérieures.
La page 2 du document présente notamment des unités extérieures de 18 000, 24 000 et 36 000 BTU/h, tandis que la page 3 ajoute le modèle de 45 000 BTU/h. Les unités intérieures compatibles peuvent être murales, de type Slim Duct, cassette compacte ou Mid Static Duct.
Pour une configuration double zone, une unité extérieure de 18 000 BTU/h peut être raccordée à deux unités intérieures selon plusieurs combinaisons autorisées, notamment avec des capacités intérieures de 7 000, 9 000, 12 000 ou 15 000 BTU/h.
La photo seule ne permet toutefois pas de confirmer la capacité exacte de l’unité intérieure installée à Kahnawake. Le numéro de modèle complet serait nécessaire pour l’identifier sans ambiguïté.
Chauffage jusqu’à -26 °C selon la gamme CTEB
La documentation Fujitsu indique que les unités CTEB de cette famille sont conçues pour fonctionner en chauffage jusqu’à -26 °C et en refroidissement jusqu’à 50 °C.
Cette donnée est particulièrement importante dans la région de Montréal et de la Rive-Sud, où une thermopompe doit être sélectionnée en fonction de sa capacité hivernale.
Il faut cependant distinguer la température minimale de fonctionnement de la capacité réellement disponible. Une machine peut continuer à fonctionner à -26 °C sans nécessairement couvrir à elle seule toutes les pertes thermiques d’une résidence.
Nous analysons donc aussi :
- l’isolation;
- l’étanchéité;
- la superficie;
- les fenêtres;
- les murs exposés;
- la hauteur des plafonds;
- le chauffage d’appoint existant;
- les habitudes des occupants.
La technologie Inverter dans une configuration double zone
La documentation Fujitsu mentionne un compresseur entraîné par onduleur. Cela signifie que le système peut ajuster sa vitesse en fonction de la demande plutôt que de fonctionner uniquement à pleine capacité.
Dans une installation double zone, cet avantage est particulièrement utile.
Lorsque seule une unité intérieure demande du chauffage ou de la climatisation, le système peut réduire son régime. Lorsque les deux zones demandent davantage de puissance, il peut augmenter progressivement sa production.
Cette modulation favorise :
- une température plus stable;
- des cycles plus longs;
- moins de démarrages brusques;
- un meilleur confort;
- un fonctionnement plus silencieux à charge partielle.
Deux zones indépendantes, mais pas deux modes opposés
Chaque unité intérieure peut être commandée séparément. Les occupants peuvent modifier la température et la vitesse de ventilation dans chaque zone.
Cependant, les deux unités partagent le même circuit frigorifique. La documentation Fujitsu précise que le système assure le chauffage et le refroidissement, mais pas simultanément.
Cela signifie que les deux zones peuvent :
- chauffer en même temps;
- climatiser en même temps;
- avoir des consignes différentes;
- fonctionner à des moments différents.
Elles ne peuvent pas normalement chauffer une pièce pendant que l’autre demande simultanément de la climatisation.
Cette caractéristique est importante à expliquer, surtout dans les maisons où une zone reçoit beaucoup de soleil alors qu’une autre reste froide.
La capacité de connexion jusqu’à 130 %
La documentation Fujitsu précise également que l’unité extérieure multizone peut accepter une capacité de connexion allant jusqu’à 130 % selon les combinaisons autorisées.
Cela offre davantage de flexibilité pour associer plusieurs unités intérieures.
Cependant, le fabricant précise aussi que le dépassement de 100 % n’augmente pas la capacité de production du système.
Autrement dit, deux unités intérieures peuvent totaliser une capacité nominale supérieure à celle de l’unité extérieure, mais l’appareil extérieur ne produira pas davantage que sa propre capacité maximale.
Pourquoi cette nuance est essentielle
Dans une maison où les deux zones demandent rarement leur pleine capacité en même temps, cette flexibilité peut être intéressante.
Dans une maison où les deux zones sont toujours fortement sollicitées simultanément, il faut être beaucoup plus prudent.
Une combinaison autorisée par le fabricant n’est donc pas automatiquement la meilleure combinaison pour chaque projet.
Les tableaux Fujitsu ne remplacent pas le calcul de charge
La documentation indique clairement que les tableaux de combinaison ne doivent pas servir à sélectionner la capacité du système. Fujitsu recommande l’utilisation de son logiciel « Design Simulator » pour choisir les équipements de la série H.
Cette précision est importante.
Nous ne choisissons pas une thermopompe uniquement selon une règle approximative de pieds carrés.
Nous tenons compte notamment :
- du type de construction;
- de l’isolation;
- du vitrage;
- de l’orientation;
- des infiltrations d’air;
- de la hauteur des plafonds;
- de l’exposition solaire;
- du nombre d’occupants;
- des équipements produisant de la chaleur.
Une unité trop grande peut effectuer des cycles trop courts. Une unité trop petite peut fonctionner constamment sans atteindre la température désirée.
Le drainage dans une installation au-dessus d’une porte
L’installation au-dessus d’une ouverture impose aussi une attention particulière au drainage.
En mode climatisation, l’unité intérieure retire de l’humidité de l’air. Cette eau doit être évacuée par un tuyau installé avec une pente adéquate.
Un drainage défaillant à cet emplacement pourrait causer une fuite directement au-dessus d’une zone de passage.
Nous devons donc vérifier :
- la pente du drain;
- la continuité du parcours;
- l’absence de contre-pente;
- le point de sortie;
- le test d’écoulement final.
Lorsque la gravité le permet, nous privilégions cette solution. Une pompe à condensat n’est ajoutée que lorsqu’elle devient nécessaire.
L’entretien futur a influencé le positionnement
Même lorsque l’unité est installée en hauteur, elle doit pouvoir être entretenue sans démonter les moulures ou les cadres de porte.
Le panneau frontal doit pouvoir s’ouvrir, et les filtres doivent pouvoir être retirés.
Nous vérifions donc que :
- la moulure ne bloque pas l’ouverture;
- l’unité n’est pas coincée entre les cadres;
- un escabeau peut être placé sous l’appareil;
- le volet inférieur reste accessible;
- le technicien peut travailler sans retirer des éléments permanents.
Un appareil difficile d’accès est souvent moins bien entretenu.
Les filtres doivent être entretenus dans les deux zones
Un système double zone signifie deux unités intérieures, donc deux ensembles de filtres.
Nous recommandons de vérifier les filtres régulièrement pendant les périodes d’utilisation intensive.
Un filtre sale peut provoquer :
- une baisse du débit d’air;
- une augmentation du bruit;
- une diminution du confort;
- un fonctionnement plus long;
- un encrassement du ventilateur.
Même une unité utilisée moins souvent doit être inspectée.
Les erreurs à éviter dans une configuration similaire
Installer l’unité trop près de la moulure
Cela peut réduire l’aspiration et compliquer l’entretien.
Placer l’appareil trop bas au-dessus d’une porte
L’unité pourrait visuellement et mécaniquement empiéter sur les ouvertures.
Diriger le soufflage vers un mur rapproché
Le débit d’air doit avoir suffisamment d’espace pour se développer.
Négliger la buanderie adjacente
La chaleur et l’humidité de cette pièce peuvent influencer la charge thermique.
Choisir les BTU uniquement selon la superficie
Les ouvertures, l’orientation et l’isolation doivent également être considérées.
Oublier que les deux zones partagent la capacité extérieure
La puissance disponible est répartie entre les unités actives.
Programmer des modes opposés
Un système multizone ne fonctionne pas comme deux thermopompes complètement indépendantes.
Notre mise en service après l’installation
Une fois les unités installées, nous procédons à une série de vérifications avant de remettre le système aux occupants.
Nous contrôlons notamment :
- l’étanchéité des raccords;
- le tirage au vide;
- la communication entre les unités;
- le fonctionnement des deux zones;
- le drainage;
- la température de soufflage;
- les volets;
- les vibrations;
- les bruits inhabituels.
Nous expliquons ensuite le fonctionnement des télécommandes et les bonnes pratiques pour éviter les commandes incompatibles entre les deux zones.
Une installation multizone adaptée à la géométrie réelle de la résidence
Cette installation de thermopompe double zone Fujitsu Aquila XLTH à Kahnawake montre parfaitement pourquoi le positionnement d’une unité intérieure ne doit jamais être improvisé.
L’appareil visible a été intégré au-dessus de deux ouvertures de porte, sous une moulure de plafond, dans une zone de circulation où l’espace mural disponible était limité. Ce choix permet de conserver les ouvertures libres, de préserver la surface murale et d’orienter le soufflage vers un espace central.
Chez AirGreen, nous réalisons des installations de thermopompes murales, de systèmes multizones et de solutions centrales à Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud.
Chaque installation CVAC est adaptée aux contraintes concrètes du bâtiment : portes, fenêtres, moulures, fondations, parcours de conduites, alimentation électrique et accès pour l’entretien.
