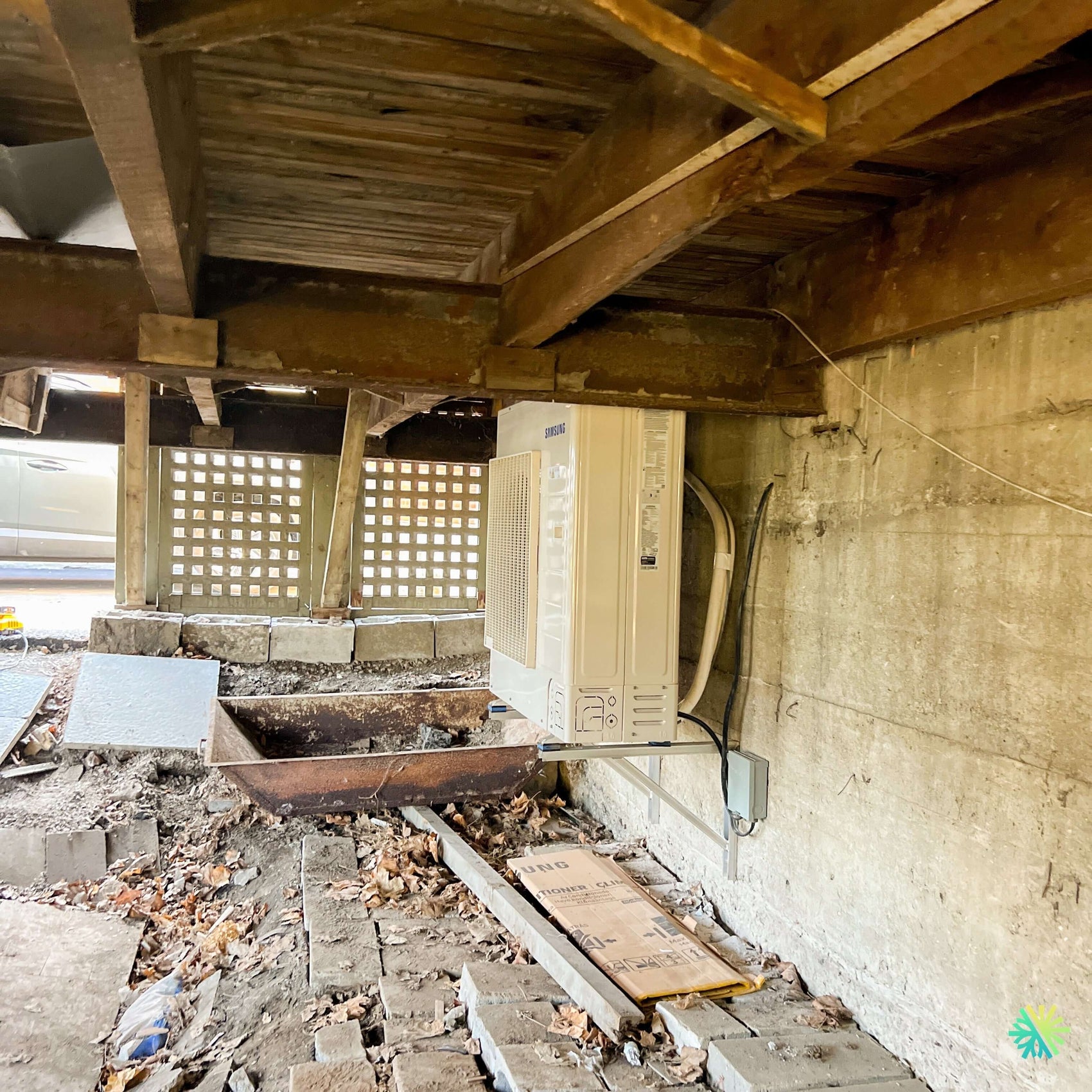

Une unité extérieure installée sous une structure de bois avec des contraintes réelles de hauteur, d’aération et d’entretien
Cette installation de thermopompe murale Samsung WindFree™ MaxHeat à Charlemagne se distingue par un emplacement extérieur beaucoup moins conventionnel qu’une installation au sol dans une cour ouverte. L’unité a été fixée sur le mur de fondation en béton, sous une terrasse de bois surélevée, dans un espace protégé des précipitations directes, mais caractérisé par une faible hauteur libre, des poutres imposantes et un accès technique plus exigeant.
La photo montre clairement la réalité du chantier. Au-dessus de la thermopompe, la structure de la terrasse occupe presque tout le volume disponible : solives, poutres porteuses, planches du tablier et blocs de support créent un environnement irrégulier. Au sol, on retrouve de la terre, des feuilles, des matériaux de construction et différents éléments laissés sous la terrasse. Au fond, des blocs décoratifs ajourés permettent une certaine communication avec l’air extérieur.
Dans ce contexte, notre travail ne consistait pas uniquement à fixer l’appareil et à raccorder les conduites. Nous devions déterminer si la thermopompe pouvait respirer correctement, si l’air rejeté risquait d’être recirculé, si l’eau de dégivrage pourrait s’évacuer et si un technicien serait encore capable d’accéder aux composants après l’installation.
Nous avons retenu un montage mural sur supports métalliques afin de surélever l’équipement au-dessus du sol irrégulier. Cette décision protège le cabinet contre l’humidité, les feuilles et les débris tout en assurant une base plus stable que les matériaux meubles présents sous la terrasse.
Pourquoi installer l’unité extérieure sous une terrasse?
Dans plusieurs propriétés de Charlemagne, Repentigny, Terrebonne et de la Rive Nord, les terrains sont aménagés de manière à laisser peu d’espace disponible pour les équipements mécaniques. La cour peut déjà contenir une terrasse, un cabanon, un escalier, une clôture, un espace de stationnement ou plusieurs passages utilisés quotidiennement.
L’espace sous une terrasse peut alors sembler pratique pour plusieurs raisons :
- il libère la partie visible de la cour;
- il protège l’unité contre une partie de la neige tombant verticalement;
- il réduit l’impact visuel de l’équipement;
- il rapproche parfois l’unité du mur où se trouve la tête intérieure;
- il évite de placer la thermopompe dans une zone de circulation;
- il permet de limiter la longueur des conduites frigorifiques.
Toutefois, cet emplacement ne convient pas automatiquement à toutes les configurations. Une thermopompe extérieure doit déplacer un volume d’air important à travers son échangeur. Si elle est installée dans un espace trop fermé, l’air expulsé peut rester sous la terrasse et revenir vers l’appareil.
En climatisation, l’unité rejette de la chaleur à l’extérieur. Si cet air chaud est repris immédiatement par l’échangeur, la température autour de l’appareil augmente et le rendement diminue. En chauffage, le phénomène inverse peut se produire : l’unité rejette un air refroidi qui peut être recirculé, abaissant rapidement la température locale sous la terrasse.
Nous devons donc analyser l’espace comme un volume complet, et non simplement vérifier si le cabinet entre physiquement entre le sol et les poutres.
Une ventilation naturelle assurée par les ouvertures périphériques
La présence de blocs ajourés au fond de l’espace contribue à la circulation de l’air. Les ouvertures permettent un échange avec l’extérieur et limitent l’effet de boîte fermée.
Nous vérifions néanmoins plusieurs facteurs avant de considérer cette ventilation suffisante :
- la surface totale des ouvertures;
- la distance entre l’unité et les parois;
- la direction du ventilateur;
- le volume d’air libre sous la terrasse;
- la présence éventuelle de panneaux ajoutés en hiver;
- l’accumulation possible de feuilles devant les ouvertures;
- la proximité d’autres appareils;
- la hauteur entre le dessus du cabinet et les poutres.
Une erreur fréquente survient après l’installation lorsque le propriétaire décide de fermer complètement le dessous de la terrasse avec des panneaux, du treillis dense, des bâches ou des matériaux isolants. Une configuration qui fonctionnait correctement au départ peut alors devenir trop confinée.
Nous recommandons de ne jamais modifier les ouvertures autour d’une thermopompe sans vérifier l’incidence sur les dégagements et la circulation de l’air.
Un support mural adapté à un sol irrégulier
Sur cette installation, l’unité Samsung repose sur deux bras métalliques fixés directement dans la fondation en béton. Cette méthode apporte plusieurs avantages dans un environnement où le sol ne constitue pas une base uniforme.
Un support mural permet de :
- maintenir la thermopompe de niveau;
- éloigner le cabinet des feuilles et de la terre;
- éviter un affaissement progressif du sol;
- améliorer le dégagement sous l’unité;
- faciliter l’écoulement de l’eau de dégivrage;
- réduire le contact avec les matériaux humides;
- conserver une position stable malgré les mouvements du terrain.
La fixation dans le béton doit être réalisée avec des ancrages adaptés. Le poids statique de l’appareil n’est pas le seul facteur à considérer. Le support doit également résister aux vibrations du compresseur, aux cycles de démarrage, aux variations de température et aux interventions d’entretien.
Les deux bras doivent être alignés et installés à la même hauteur. Une unité inclinée peut favoriser une mauvaise répartition de l’eau dans le bac inférieur, créer des vibrations ou compliquer le fonctionnement du drainage intégré.
Nous ajoutons également des éléments antivibratoires entre la base de l’unité et les supports lorsque la configuration l’exige. Sous une terrasse de bois, cette précaution est particulièrement importante, car les structures en bois peuvent transmettre et amplifier certaines fréquences.
La proximité des poutres exige une vérification précise des dégagements
La photo montre que l’unité extérieure se trouve sous une poutre principale. La hauteur libre était donc limitée.
Le dessus d’une thermopompe ne doit pas être placé trop près d’un obstacle lorsqu’une partie de l’air est reprise ou évacuée à cet endroit. Les dégagements exacts dépendent du modèle installé et de la documentation du fabricant.
Nous devons également prévoir l’accès aux panneaux. Même si l’appareil fonctionne correctement le jour de l’installation, un technicien devra éventuellement :
- retirer une partie du cabinet;
- accéder au compartiment électrique;
- vérifier les valves de service;
- inspecter les raccordements;
- nettoyer l’échangeur;
- mesurer les paramètres de fonctionnement;
- remplacer une carte ou un composant;
- intervenir sur le ventilateur.
Un emplacement qui rend le démontage impossible peut transformer une réparation normale en travail beaucoup plus long. Dans certains cas, il faudrait même déplacer temporairement l’unité.
Notre planification inclut donc l’espace nécessaire au fonctionnement, mais aussi l’espace nécessaire au service CVAC.
Une thermopompe Samsung WindFree™ MaxHeat adaptée au chauffage québécois
La gamme Samsung WindFree™ MaxHeat combine la climatisation, le chauffage à basse température et un compresseur à vitesse variable. Elle convient aux propriétaires souhaitant utiliser leur thermopompe pendant une grande partie de l’hiver, tout en conservant un système de chauffage d’appoint adapté au bâtiment.
Le compresseur module sa vitesse selon la demande. Lorsque l’écart entre la température ambiante et la consigne est important, il peut augmenter sa capacité. Une fois la température stabilisée, il peut réduire son régime afin de maintenir le confort avec moins de variations.
Cette modulation est particulièrement utile dans le climat de Charlemagne, où les températures peuvent changer rapidement entre le jour et la nuit.
Les principaux avantages d’un fonctionnement à vitesse variable comprennent :
- une température intérieure plus stable;
- moins de démarrages brusques;
- un fonctionnement prolongé à charge partielle;
- une meilleure adaptation aux besoins réels;
- une déshumidification plus régulière en été;
- un niveau sonore généralement plus faible à faible régime;
- une consommation mieux contrôlée qu’un appareil fonctionnant uniquement en marche-arrêt.
La technologie WindFree™ se trouve du côté de l’unité intérieure. Lorsque la pièce a atteint la température demandée en climatisation, l’air peut être diffusé à travers les nombreux microorifices de la façade. Ce mode aide à réduire la sensation d’un courant froid concentré sur les occupants.
Il est particulièrement apprécié dans les chambres, les salons, les bureaux et les aires où le mobilier ne permet pas d’éviter complètement l’axe de soufflage.
La capacité en BTU doit être calculée selon le bâtiment
La photo extérieure ne permet pas de confirmer la capacité exacte de l’appareil installé. La série Samsung WindFree™ MaxHeat est offerte dans plusieurs formats, et chaque capacité correspond à des conditions d’utilisation différentes.
Pour déterminer le bon nombre de BTU, nous analysons :
- la superficie de la zone;
- la hauteur des plafonds;
- la qualité de l’isolation;
- le nombre de murs extérieurs;
- la surface des fenêtres;
- l’exposition au soleil;
- la disposition des pièces;
- le nombre d’étages;
- la température souhaitée en hiver;
- l’utilisation des autres systèmes de chauffage.
Une thermopompe trop grande peut atteindre rapidement la consigne près de l’unité intérieure et s’arrêter avant d’avoir réparti l’air uniformément. En climatisation, des cycles trop courts peuvent aussi réduire la déshumidification.
Une unité trop petite risque de fonctionner continuellement pendant les périodes les plus froides sans maintenir la température demandée.
Chez AirGreen, nous ne choisissons pas un appareil uniquement selon une règle générale de BTU par pied carré. Nous tenons compte du comportement thermique réel de la propriété.
Les conduites protégées le long de la fondation
Les conduites frigorifiques et le câblage suivent le mur de fondation derrière l’unité. Leur trajet est compact afin de limiter l’encombrement dans l’espace sous la terrasse.
Le système comprend généralement :
- une conduite de liquide;
- une conduite de vapeur;
- une isolation thermique;
- un câble de communication;
- le drainage de l’unité intérieure;
- les raccordements électriques requis.
Les conduites en cuivre doivent être courbées sans être écrasées. Dans un espace réduit, il peut être tentant de créer une courbe trop serrée pour rapprocher les raccordements du mur. Cette pratique peut diminuer le diamètre intérieur du cuivre et nuire à la circulation du réfrigérant.
L’isolation doit demeurer continue sur toute la conduite froide. Une section exposée peut produire de la condensation, même sous une terrasse. L’eau pourrait alors couler sur les raccordements ou le mur de fondation.
Nous vérifions également que les conduites ne frottent pas contre les poutres, le béton ou le cabinet lorsque le compresseur fonctionne.
Une alimentation électrique extérieure claire et accessible
La photo montre un boîtier électrique installé sur la fondation, à proximité de l’unité. Cette disposition permet de regrouper les éléments nécessaires au branchement tout en conservant un accès pour le service.
L’installation électrique doit respecter les caractéristiques exactes du modèle :
- tension d’alimentation;
- intensité minimale du circuit;
- protection maximale autorisée;
- calibre des conducteurs;
- type de déconnexion;
- exigences de mise à la terre.
Il ne faut jamais choisir un disjoncteur uniquement selon la capacité nominale en BTU. Deux appareils de même capacité peuvent avoir des exigences électriques différentes selon leur conception.
Le câblage extérieur doit aussi être protégé contre l’humidité, les impacts et les animaux. Sous une terrasse, les fils peuvent sembler à l’abri, mais ils restent exposés aux variations de température, à la condensation et aux travaux futurs.
Ce qu’il faut contrôler lorsqu’une thermopompe se trouve sous une terrasse
Le dégivrage et l’eau sous l’unité
En mode chauffage, l’échangeur extérieur devient froid et peut accumuler du givre. La thermopompe lance alors un cycle de dégivrage. L’eau produite tombe sous le cabinet.
Dans ce projet, l’unité est surélevée, ce qui lui donne un dégagement appréciable sous le bac inférieur. Il faut néanmoins s’assurer que l’eau ne s’accumule pas sur un matériau imperméable ou dans une dépression du sol.
Une accumulation répétée peut créer :
- une masse de glace sous l’unité;
- une remontée de glace vers le bac;
- une surface glissante;
- un blocage du drainage;
- une humidité constante autour de la fondation;
- un déplacement de matériaux au sol pendant le dégel.
Sous une terrasse, la neige directe est moins importante, mais la température reste suffisamment basse pour que l’eau gèle. L’absence de neige ne supprime donc pas le besoin de gérer le dégivrage.
Nous recommandons de conserver la zone sous l’unité libre et de vérifier périodiquement qu’aucun monticule de glace ne se rapproche du cabinet.
Les feuilles et débris peuvent réduire le débit d’air
L’espace visible autour de la thermopompe contient des feuilles mortes et différents matériaux. Même si l’appareil est fixé au mur, des débris peuvent être déplacés par le vent ou par les animaux.
Les feuilles peuvent s’accumuler :
- contre l’échangeur;
- sous le cabinet;
- derrière l’unité;
- devant les ouvertures des blocs ajourés;
- autour du boîtier électrique;
- entre les supports muraux.
Une couche de débris contre l’échangeur réduit le passage de l’air. Elle peut également retenir l’humidité et accélérer la corrosion de certaines surfaces.
Nous conseillons de nettoyer régulièrement l’espace sous la terrasse et de ne pas utiliser la zone directement autour de l’unité comme lieu d’entreposage.
L’appareil ne doit pas être entouré de matériaux de rénovation
Planches, panneaux isolants, outils, sacs et matériaux de construction sont souvent rangés temporairement sous les terrasses. Cette habitude peut nuire à une thermopompe installée dans le même espace.
Il faut conserver les dégagements prévus autour de l’appareil. Un panneau placé devant l’échangeur ou une pile de boîtes derrière le cabinet peut changer complètement la circulation de l’air.
Les matériaux légers risquent aussi d’être aspirés contre l’échangeur ou de vibrer lorsque le ventilateur fonctionne.
Après l’installation, nous recommandons de délimiter clairement une zone qui doit rester libre autour de la thermopompe.
La structure de bois doit rester indépendante de l’unité
Une thermopompe ne doit pas toucher les poutres ou les solives. Le bois se déplace légèrement selon les saisons et le taux d’humidité. Un contact qui n’existait pas au moment de l’installation peut apparaître plus tard.
Si le cabinet touche une pièce de bois, les vibrations peuvent produire un bourdonnement perceptible dans la maison ou sur la terrasse. Le contact peut également endommager la peinture protectrice du cabinet.
Nous vérifions donc que l’appareil conserve un dégagement autour de ses panneaux et qu’aucune pièce de la structure ne repose sur les conduites.
L’accès pour l’entretien doit demeurer sécuritaire
L’entretien d’une unité installée sous une terrasse nécessite un espace de travail suffisant. Le technicien doit pouvoir s’approcher de l’appareil sans ramper sur des débris dangereux ou déplacer une grande quantité de matériaux.
Avant une visite de service, le propriétaire devrait :
- retirer les objets devant la thermopompe;
- dégager le trajet jusqu’à l’unité;
- enlever les feuilles et morceaux de bois;
- vérifier la stabilité des planches utilisées comme passage;
- signaler la présence d’animaux ou d’insectes;
- assurer un éclairage suffisant si l’espace est sombre.
Une installation techniquement accessible peut devenir difficile à entretenir si l’espace se transforme progressivement en zone d’entreposage.
Les erreurs fréquentes à éviter
Fermer complètement le dessous de la terrasse
L’ajout d’une jupe pleine autour de la structure peut empêcher le renouvellement de l’air. Toute fermeture doit conserver des ouvertures compatibles avec le fonctionnement de la thermopompe.
Ranger des objets contre l’unité
Le cabinet, l’échangeur et les panneaux de service doivent rester libres.
Laisser les feuilles recouvrir le sol
Les feuilles retiennent l’humidité, obstruent les ouvertures et peuvent être aspirées vers l’échangeur.
Oublier l’eau de dégivrage
Une unité protégée par une terrasse produit tout de même de l’eau en hiver. Le sol sous l’appareil doit permettre son évacuation.
Fixer l’unité directement à une structure légère
Un support mal choisi peut transmettre des vibrations ou se déformer. La fondation en béton offre ici un point d’ancrage plus stable.
Choisir l’emplacement uniquement parce qu’il est caché
La discrétion visuelle est utile, mais elle ne doit jamais passer avant le débit d’air, les dégagements et l’accès technique.
Entretien recommandé pour cette configuration
Une thermopompe Samsung installée sous une terrasse mérite une inspection régulière de son environnement.
Nous recommandons notamment de :
- retirer les feuilles autour de l’unité;
- garder les ouvertures périphériques dégagées;
- vérifier l’état des supports;
- inspecter les éléments antivibratoires;
- contrôler l’accumulation de glace;
- vérifier l’état de l’isolation des conduites;
- s’assurer que le boîtier électrique demeure bien fermé;
- ne pas laver l’échangeur avec un jet à haute pression;
- faire effectuer un entretien professionnel lorsqu’une baisse de rendement apparaît.
Du côté intérieur, les filtres doivent être nettoyés selon l’utilisation. Un filtre obstrué réduit le débit d’air et force le système à fonctionner plus longtemps.
Un entretien CVAC périodique permet également de vérifier le drain, le ventilateur tangentiel, l’échangeur intérieur et les paramètres de fonctionnement.
Mise sous vide, étanchéité et mise en service
Une fois les conduites raccordées, nous testons l’étanchéité du circuit selon les procédures applicables. Nous effectuons ensuite une mise sous vide afin de retirer l’air et l’humidité avant la libération du réfrigérant.
Cette étape protège le compresseur et contribue à la fiabilité à long terme. L’humidité laissée dans le circuit peut contaminer l’huile, favoriser la formation d’acides et créer des restrictions.
Lors de la mise en service, nous vérifions notamment :
- la communication entre les unités;
- le fonctionnement du compresseur;
- le débit d’air intérieur;
- la température de soufflage;
- l’évacuation du condensat;
- l’absence de vibrations anormales;
- le serrage des connexions;
- le fonctionnement en chauffage;
- le fonctionnement en climatisation;
- les commandes et réglages accessibles au propriétaire.
Ces étapes sont moins visibles que le support mural, mais elles déterminent directement la qualité finale de l’installation.
Admissibilité aux subventions pour une Samsung WindFree™ MaxHeat
Certaines combinaisons de thermopompes à climat froid peuvent être admissibles à une aide financière. L’admissibilité doit toutefois être confirmée avec les numéros de modèle exacts de l’unité intérieure et de l’unité extérieure.
Le nom commercial Samsung WindFree™ MaxHeat ne suffit pas à établir :
- la capacité certifiée;
- le rendement énergétique;
- le numéro de référence;
- la performance à basse température;
- le montant potentiel de l’aide;
- l’admissibilité du bâtiment.
La capacité en BTU et les données d’efficacité doivent être validées à partir du couple exact installé. Le propriétaire doit conserver la facture, les numéros de série, les références de certification et les photos des plaques signalétiques lorsque le programme les exige.
Chez AirGreen, nous évitons d’annoncer une subvention sur la seule base de la marque. Nous vérifions d’abord la combinaison complète et les règles en vigueur au moment du projet.
Une approche AirGreen adaptée aux propriétés de Charlemagne et du Grand Montréal
Cette installation montre pourquoi les projets de thermopompe murale à Charlemagne doivent être évalués sur place. Un emplacement sous une terrasse peut être avantageux lorsqu’il est suffisamment ventilé, stable et accessible. Il peut aussi devenir problématique si la hauteur, les ouvertures ou le drainage sont négligés.
Nous réalisons des installations comparables à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, mais les défis varient selon le bâtiment.
À Montréal, les unités sont souvent placées dans des cours étroites ou sur des balcons. À Laval, les terrasses et fondations surélevées imposent parfois des parcours plus longs. À Longueuil et sur la Rive Sud, les espaces sous les galeries peuvent offrir une solution discrète, à condition de préserver les dégagements. Sur la Rive Nord, la neige, le vent et les terrains irréguliers influencent davantage le choix de la base.
Pour chaque installation, nous analysons :
- le besoin réel en chauffage et climatisation;
- le modèle et la capacité;
- les dégagements requis;
- le débit d’air extérieur;
- la solidité du support;
- le drainage;
- le bruit et les vibrations;
- le passage des conduites;
- l’alimentation électrique;
- l’accès pour le service.
Cette installation d’une thermopompe murale Samsung WindFree™ MaxHeat à Charlemagne démontre qu’un espace rustique sous une terrasse peut accueillir un équipement CVAC moderne lorsque les décisions techniques sont adaptées au site.
Le montage mural protège l’unité du sol encombré, la fondation offre un ancrage stable et les ouvertures périphériques favorisent le renouvellement de l’air. La réussite à long terme dépendra également du maintien de cet espace : les feuilles devront être retirées, les ouvertures conservées et les matériaux entreposés à distance de l’appareil.
C’est précisément cette combinaison entre installation professionnelle et conseils pratiques qui permet d’obtenir une thermopompe fiable, accessible et adaptée aux hivers de Charlemagne.
