Installation d’une thermopompe double zone MIDEA 28 à Beloeil

À Beloeil, la mise en service ne s’est pas terminée lorsque l’unité murale a commencé à souffler

Une installation de thermopompe double zone ne se juge pas uniquement à la qualité des raccordements ou à l’apparence finale des unités. À Beloeil, cette installation d’un système MIDEA 28 illustre une étape que nous considérons essentielle chez AirGreen : la vérification du fonctionnement réel de l’équipement une fois le système démarré.

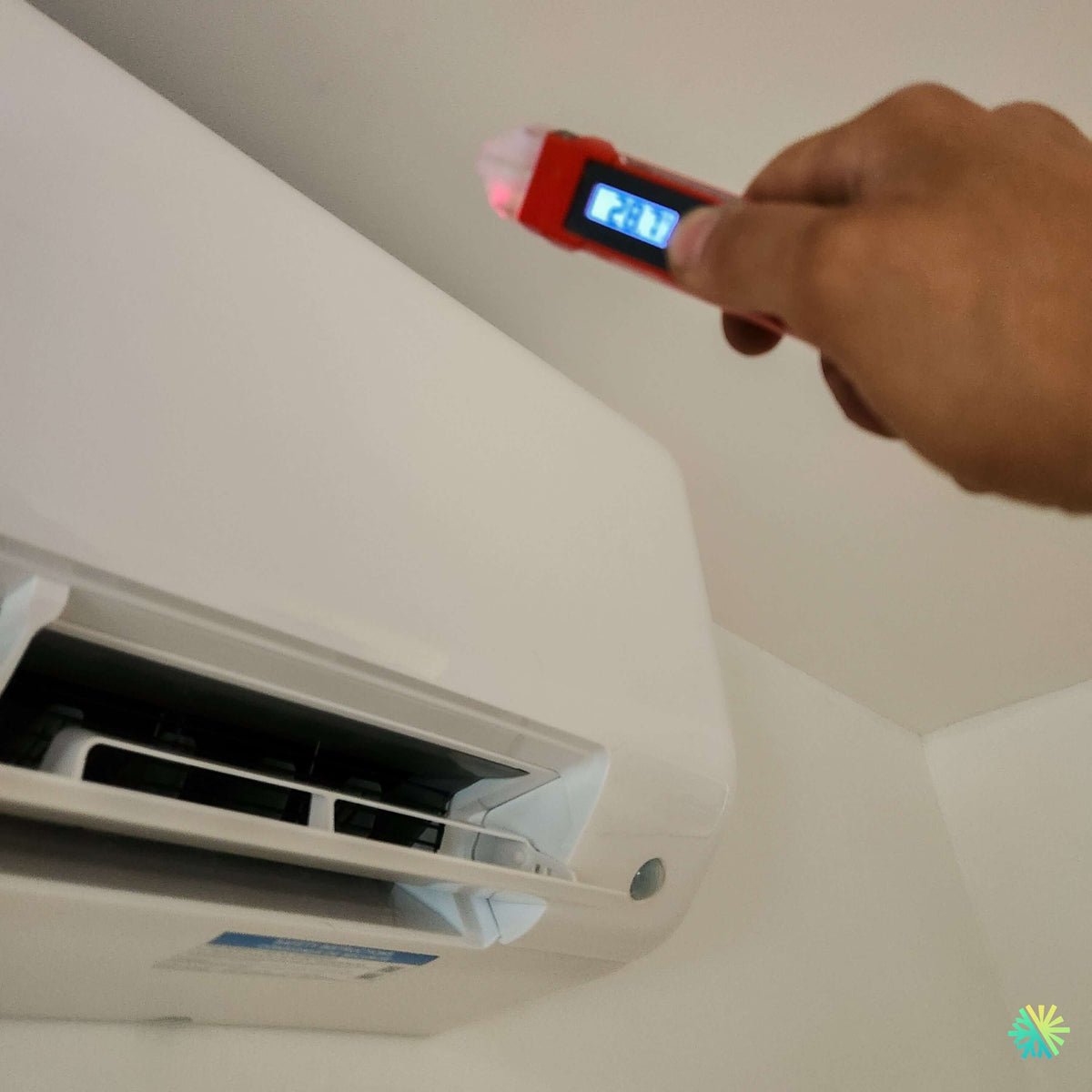

La photo prise sur place montre l’une des unités murales MIDEA en fonctionnement pendant qu’un technicien effectue un contrôle de température à l’aide d’un appareil de mesure infrarouge. Ce détail est important. Une thermopompe peut démarrer, répondre à la télécommande et produire un débit d’air sans que cela suffise à confirmer que toute l’installation CVAC fonctionne comme prévu.

Sur une configuration double zone, nous devons nous assurer que les deux espaces desservis répondent correctement, que la régulation fonctionne et que le système peut moduler sa capacité selon la demande.

Le principe du multizone MIDEA est justement de raccorder plusieurs unités intérieures à une seule unité extérieure. Chaque unité intérieure peut être réglée individuellement afin d’obtenir une température adaptée à la zone correspondante.

Cette installation à Beloeil ne raconte donc pas seulement l’histoire d’une thermopompe MIDEA installée dans une résidence. Elle montre aussi l’importance de la mise en service, des mesures prises sur place et d’un dimensionnement cohérent lorsqu’on souhaite chauffer et climatiser deux espaces avec un seul système extérieur.

Deux zones, deux besoins thermiques, une seule thermopompe extérieure

Le terme « double zone » signifie ici que deux unités intérieures travaillent avec un même groupe extérieur multizone.

Cette architecture est particulièrement intéressante dans une maison où les deux espaces n’ont pas les mêmes besoins. Il peut s’agir, par exemple, d’un étage et d’un rez-de-chaussée, d’une aire de vie et d’un secteur de chambres, ou encore de deux parties de la résidence dont l’exposition au soleil diffère.

La documentation MIDEA précise que chaque unité intérieure d’un système multizone peut être contrôlée séparément. Cela permet de chauffer ou climatiser les espaces réellement utilisés plutôt que d’imposer exactement la même demande à toute la maison.

Dans la pratique, ce zonage devient particulièrement utile au Québec.

En été, un étage exposé au soleil peut nécessiter davantage de climatisation pendant que le niveau inférieur est déjà confortable. En période de chauffage, une pièce très vitrée ou plus éloignée peut avoir besoin d’un apport différent d’une zone intérieure mieux protégée.

Avec une thermopompe double zone MIDEA 28, nous disposons d’une approche beaucoup plus ciblée qu’avec une seule unité murale chargée de traiter toute la résidence depuis un emplacement unique.

Pourquoi le contrôle de température visible sur la photo est important

La photographie de cette installation à Beloeil montre clairement une étape de validation près de la sortie d’air de l’unité intérieure.

L’objectif n’est pas simplement d’obtenir un chiffre.

Une mesure de température nous aide à confirmer que l’unité réagit correctement aux commandes et que le transfert thermique est réellement présent. Cette vérification doit toujours être interprétée dans son contexte : température ambiante, mode sélectionné, vitesse de ventilation, temps écoulé depuis le démarrage et conditions extérieures.

Lors de la mise en service d’une thermopompe murale, nous portons notamment attention à :

• la réponse de l’unité intérieure aux commandes;
• la température de l’air soufflé;
• le débit d’air;
• les vibrations ou bruits inhabituels;
• l’évacuation des condensats en mode climatisation;
• la communication entre unité intérieure et unité extérieure;
• le comportement des différentes zones;
• la stabilité du fonctionnement après la période initiale de démarrage.

Pour une installation double zone, cette vérification doit être pensée pour les deux unités intérieures, pas uniquement pour celle qui se trouve le plus près du condenseur.

Le MIDEA 28 utilise la modulation inverter plutôt qu’un simple fonctionnement marche-arrêt

La gamme multizone décrite par MIDEA utilise une technologie inverter qui permet au système d’ajuster sa puissance lorsque les conditions changent. Le fabricant explique que la capacité peut être modulée grâce au contrôle du compresseur et des moteurs de ventilation. Lorsque toutes les pièces n’exigent pas leur pleine capacité, le système peut fonctionner à charge partielle avec une consommation réduite.

Cette caractéristique est fondamentale dans une installation double zone.

Supposons que les deux unités murales fonctionnent en début de soirée. Une fois qu’une première zone approche de sa température désirée, les besoins de l’ensemble du système changent. Une thermopompe inverter peut adapter son fonctionnement au lieu de répéter uniquement des cycles complets de marche et d’arrêt.

Cette modulation favorise généralement un confort plus stable et explique pourquoi le dimensionnement demeure essentiel : une thermopompe plus grosse n’est pas automatiquement une thermopompe mieux adaptée.

L’avantage discret du double zone : réduire le nombre de condenseurs autour de la maison

Un système double zone permet également de limiter l’encombrement extérieur.

Deux systèmes monosplit séparés nécessiteraient normalement deux unités extérieures. Avec un système multizone, plusieurs unités intérieures peuvent être reliées au même condenseur. MIDEA souligne que cette architecture permet de réduire l’espace nécessaire à l’extérieur ainsi que le nombre de sources de bruit autour du bâtiment.

À Beloeil, comme dans plusieurs secteurs de Longueuil et de la Rive Sud, cet avantage est loin d’être théorique.

Les maisons peuvent présenter différentes contraintes :

• passages latéraux étroits;
• terrasses;
• fenêtres de sous-sol;
• entrées électriques;
• espaces paysagers;
• voisinage rapproché;
• zones qui doivent rester accessibles pour l’entretien.

Réduire le nombre de condenseurs peut donc simplifier énormément la conception du projet.

Toutes les MIDEA 28 n’ont pas exactement les mêmes performances

C’est un point que nous expliquons souvent lorsque nous préparons un projet de thermopompe MIDEA à Beloeil, Montréal, Laval ou Longueuil.

« MIDEA 28 » désigne une famille de solutions multizones et non une seule combinaison universelle ayant toujours la même capacité, le même SEER2 et la même référence AHRI.

La brochure MIDEA présente différentes capacités de groupes extérieurs ainsi que plusieurs configurations de zones et d’unités intérieures. Par exemple, la gamme décrite comprend des groupes extérieurs capables de gérer de trois à six ports selon la capacité, même si un projet résidentiel donné peut n’utiliser que deux zones.

La documentation indique également différentes références AHRI pour les configurations Extreme Heat non gainables. À titre de référence dans cette famille, on retrouve notamment :

• MO3HX-H18B-2A : AHRI 215471457;
• MO4HX-H27B-2A : AHRI 215471460;
• MO5HX-H36B-2A : AHRI 215471463;
• MO6HX-H48B-2A : AHRI 215471466;
• MO6HX-H60B-2A : AHRI 215471469.

La capacité exacte du groupe extérieur utilisé dans l’installation photographiée à Beloeil n’est cependant pas lisible sur l’image fournie. Nous préférons donc ne pas attribuer arbitrairement à ce chantier une capacité en BTU ou un numéro AHRI sans avoir la plaque signalétique ou la combinaison exacte des modèles.

C’est précisément la bonne méthode lorsqu’on compare des thermopompes : identifier la combinaison réelle avant de comparer les chiffres.

Des rendements qui peuvent être très élevés selon la combinaison certifiée

La brochure donne une bonne idée du potentiel de la gamme Extreme Heat lorsque celle-ci est jumelée à des unités non gainables.

Pour certaines combinaisons de référence, le document indique notamment :

• 19 000/20 000 BTU/h et SEER2 25 pour la configuration Extreme Heat 18 000 BTU;
• 27 000/27 000 BTU/h et SEER2 23 pour la configuration 27 000 BTU;
• 36 000/36 000 BTU/h et SEER2 23 pour la configuration 36 000 BTU;
• 47 000/49 000 BTU/h et SEER2 23 pour la configuration 48 000 BTU.

Ces chiffres montrent pourquoi il est risqué de dire simplement qu’une « MIDEA 28 a tel SEER2 ». Le rendement dépend de l’ensemble homologué.

Pour le propriétaire, cette distinction est importante à la fois pour comparer les appareils et pour vérifier une éventuelle admissibilité à une subvention.

Subvention Hydro-Québec : le modèle exact doit être vérifié

Le simple fait d’installer une thermopompe MIDEA 28 ne suffit pas pour conclure automatiquement qu’une aide financière précise sera accordée.

L’admissibilité doit être vérifiée avec :

1. le modèle exact du condenseur;
2. le ou les modèles d’unités intérieures;
3. la combinaison certifiée;
4. la référence AHRI correspondante;
5. les conditions du programme en vigueur au moment du projet.

La documentation MIDEA contient justement des tableaux de combinaisons et plusieurs références AHRI distinctes. Cela confirme qu’une vérification sérieuse doit porter sur l’ensemble du système, et non sur le logo MIDEA ou sur le nom de gamme seulement.

Pour un propriétaire de Beloeil qui compare plusieurs soumissions, nous recommandons donc de demander clairement au soumissionnaire : « Quel est le numéro AHRI de la combinaison que vous me proposez? »

Cette simple question permet souvent de distinguer une soumission préparée avec précision d’une estimation plus approximative.

Ce que cette installation MIDEA 28 à Beloeil montre sur la qualité d’un vrai travail de CVAC

Une unité murale bien installée doit aussi être correctement positionnée

La photo intérieure permet également d’observer la position élevée de l’unité murale, près du plafond.

Une unité murale doit être placée de manière à permettre une bonne circulation d’air tout en conservant les dégagements nécessaires. La position choisie doit aussi tenir compte de l’usage réel de la pièce.

Nous cherchons à éviter plusieurs erreurs fréquentes :

Souffler directement sur un lit ou un poste de travail

Même avec une excellente thermopompe, un jet d’air mal orienté peut devenir inconfortable.

Installer l’unité dans une zone où l’air reste emprisonné

Un emplacement dans un renfoncement ou derrière un obstacle peut réduire la distribution du chauffage et de la climatisation.

Choisir l’endroit intérieur sans réfléchir au parcours extérieur

La position d’une unité murale influence directement l’emplacement du percement, des conduites frigorifiques et de l’évacuation des condensats.

Choisir les BTU uniquement selon la superficie

Deux pièces de même superficie peuvent avoir des besoins très différents si l’une possède de grandes fenêtres ou une exposition solaire importante.

Une grande souplesse dans le choix des unités intérieures

La documentation MIDEA présente un éventail particulièrement large d’unités compatibles avec sa plateforme multizone : unités murales, consoles, cassettes, unités gainables et appareils de traitement d’air. Le fabricant indique une gamme comprenant plusieurs types et de nombreux modèles destinés à différentes applications résidentielles.

Pour une thermopompe double zone résidentielle à Beloeil, les unités murales constituent souvent une solution très pratique lorsque la maison ne possède pas de conduits centraux.

La gamme All Easy Pro présentée dans la brochure comprend notamment des unités murales de différentes capacités, avec alimentation 208/230 V.

Cela permet de ne pas être obligé d’installer exactement la même capacité dans les deux zones.

Une grande aire ouverte et une chambre n’ont généralement pas besoin du même débit d’air ni de la même puissance nominale.

Attention à la capacité disponible lorsque plusieurs zones demandent du chauffage

C’est probablement l’un des conseils les plus importants pour tout propriétaire qui compare des systèmes multizones.

Additionner les capacités nominales inscrites sur les unités intérieures ne signifie pas que le condenseur pourra nécessairement fournir cette somme en permanence.

MIDEA précise que lorsque la charge totale des unités intérieures dépasse la capacité nominale du groupe extérieur, la capacité réellement disponible pour chaque unité peut être réduite. Le fabricant indique que cette situation devient particulièrement perceptible en mode chauffage.

C’est pourquoi nous devons regarder la maison comme un système thermique complet.

Le dimensionnement d’une thermopompe double zone doit notamment tenir compte de la probabilité que les deux zones demandent simultanément une forte capacité pendant les périodes froides.

Une technologie intéressante pour les installateurs : SynchroConnect

La gamme multizone MIDEA présentée dans la documentation possède également la technologie SynchroConnect.

Selon MIDEA, le système peut effectuer un diagnostic de l’association entre les connexions électriques et les circuits frigorifiques après le raccordement. Le fabricant décrit également une capacité de synchronisation entre les lignes et les branchements correspondants dans certaines configurations.

Cette fonction ne remplace évidemment pas une installation méthodique.

Elle ajoute plutôt un outil supplémentaire au processus de mise en service, précisément au moment où nous voulons confirmer que chaque zone correspond correctement à son circuit et réagit comme prévu.

Pourquoi la dernière heure du chantier est aussi importante que la première

La photographie de Beloeil résume parfaitement cette idée.

L’unité est déjà installée. Elle fonctionne. Pourtant, le travail de validation continue.

Nous voulons savoir comment le système se comporte réellement.

Une bonne mise en service comprend notamment la vérification du fonctionnement, des températures, du drainage, des commandes et du comportement des différentes zones. Le propriétaire doit ensuite comprendre comment utiliser le système sans le combattre en modifiant constamment les consignes.

Sur une thermopompe multizone, nous recommandons notamment d’éviter des réglages extrêmement opposés entre les zones. Le système partage un seul groupe extérieur et doit être utilisé comme un ensemble cohérent.

Un projet représentatif de notre approche à Beloeil et sur la Rive Sud

Cette installation de thermopompe double zone MIDEA 28 à Beloeil montre bien ce que nous recherchons chez AirGreen : ne pas nous arrêter à la pose physique de l’équipement.

Nous voulons que l’installation soit dimensionnée correctement, que les unités soient positionnées intelligemment, que les deux zones fonctionnent comme prévu et que la mise en service confirme le résultat.

C’est également l’approche que nous appliquons dans nos installations de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud.

Pour un propriétaire qui envisage actuellement une thermopompe double zone, les bonnes questions à poser ne sont donc pas uniquement « combien de BTU? » et « combien coûte l’installation? ».

Il faut aussi vérifier la combinaison exacte des modèles, la capacité réellement disponible lorsque les zones fonctionnent ensemble, le numéro AHRI, l’emplacement des unités, le parcours des conduites et la façon dont l’installateur prévoit effectuer la mise en service.

C’est ce travail de préparation et de validation qui transforme une thermopompe MIDEA installée sur un mur en un véritable système CVAC adapté à la maison.
