Une MIDEA 28 installée dans un espace extérieur étroit : le positionnement du groupe extérieur faisait toute la différence
À Otterburn Park, en Montérégie, nous avons réalisé cette installation de thermopompe double zone MIDEA 28 avec un objectif précis : desservir deux espaces intérieurs à partir d’un seul groupe extérieur, tout en intégrant correctement l’équipement dans une zone extérieure assez restreinte.

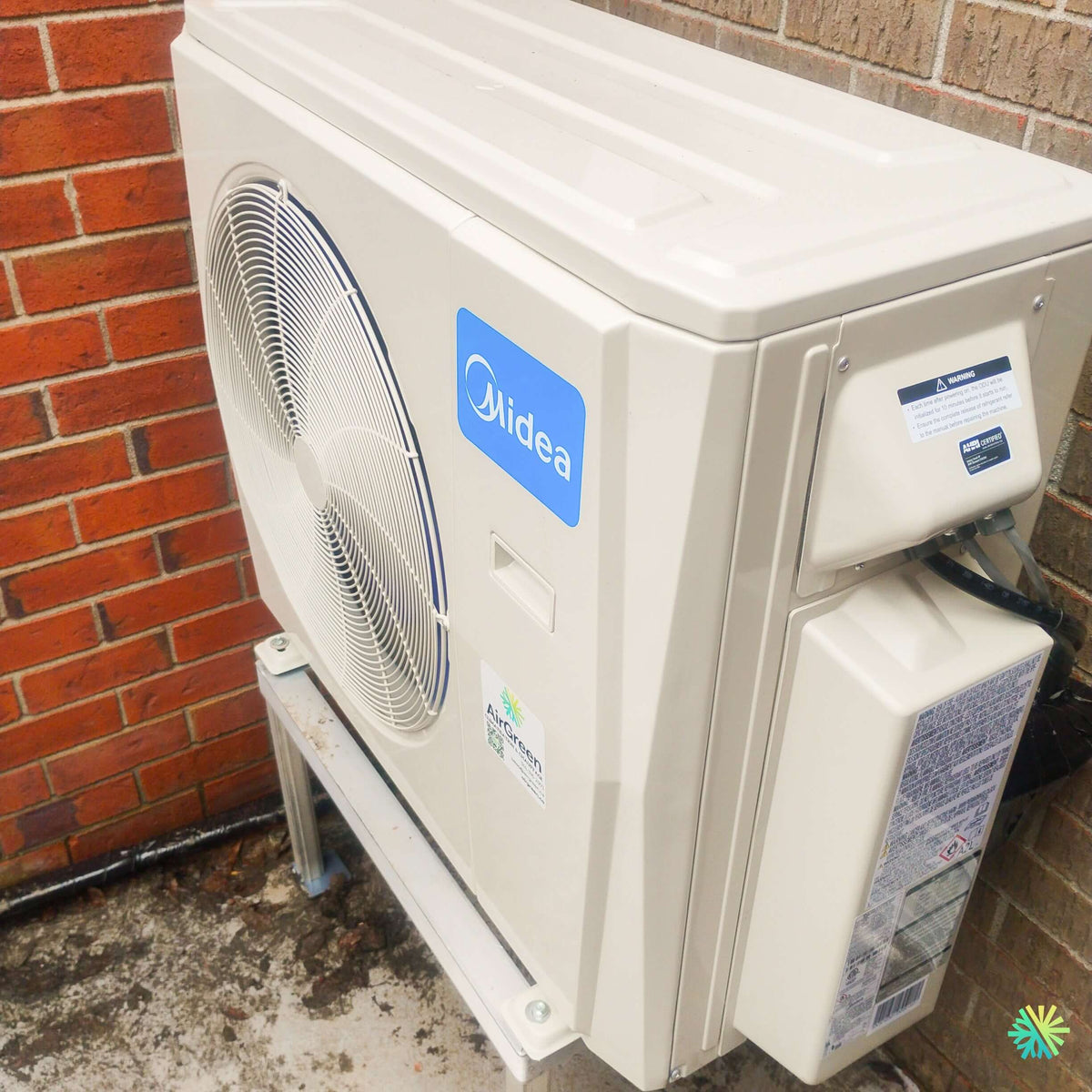

La photo du chantier montre une situation que nous rencontrons régulièrement en installation CVAC : le meilleur emplacement disponible pour une thermopompe n’est pas nécessairement un grand mur entièrement dégagé. Ici, l’unité extérieure MIDEA se trouve entre deux murs de maçonnerie, dans un passage relativement étroit. Nous avons donc accordé une attention particulière à son orientation, à son support et à l’accessibilité des raccordements.
Le condenseur n’a pas simplement été déposé au sol. Nous l’avons installé sur un support métallique mural surélevé, fixé à la maçonnerie. Cette configuration permet notamment de maintenir l’appareil au-dessus de la surface extérieure et de créer une installation beaucoup plus structurée dans cet espace limité.
Pour une thermopompe utilisée au Québec, ce type de détail compte. À Otterburn Park comme à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, une bonne installation ne dépend pas uniquement des performances indiquées dans une brochure. Le positionnement du groupe extérieur, la circulation d’air, la disposition des conduites, l’accessibilité pour l’entretien CVAC et le dimensionnement des deux zones font partie du même projet.
Pourquoi utiliser une thermopompe MIDEA 28 en configuration double zone?
Une thermopompe double zone utilise un seul groupe extérieur pour alimenter deux unités intérieures. Chaque unité intérieure dessert son propre espace et possède sa propre régulation.
MIDEA décrit précisément le principe multizone : une unité extérieure peut être reliée à plusieurs unités intérieures afin de chauffer ou climatiser plusieurs pièces, et chaque unité intérieure peut être réglée individuellement selon la température désirée.
Dans une maison, cette architecture devient particulièrement intéressante lorsque les deux espaces ont des besoins différents.
Une aire de vie très fenestrée peut se réchauffer rapidement au soleil pendant qu’une chambre située de l’autre côté de la propriété reste plus fraîche. À l’inverse, le soir, il peut être inutile de maintenir exactement la même demande dans toutes les pièces.
Avec deux zones, nous pouvons adapter le fonctionnement aux espaces desservis plutôt que de traiter toute la maison comme une seule grande pièce.
La documentation MIDEA précise également que la régulation individuelle permet de chauffer ou refroidir seulement les zones utilisées, plutôt que l’ensemble de la propriété en permanence.
Un seul groupe extérieur au lieu de deux condenseurs
Le premier avantage visible de cette installation à Otterburn Park est très concret : une seule unité extérieure MIDEA dessert les deux zones.
C’est particulièrement utile lorsque l’espace disponible autour d’une maison est limité.
Installer deux systèmes simples aurait potentiellement nécessité deux emplacements extérieurs, deux ensembles de supports et davantage d’espace autour du bâtiment. MIDEA identifie d’ailleurs la réduction de l’espace extérieur nécessaire et du nombre de sources de bruit comme l’un des avantages d’une configuration multizone.
Sur cette installation, ce principe prend tout son sens puisque le groupe extérieur est placé dans une zone étroite entre deux murs de briques.
Un détail important de la photo : l’appareil est surélevé
Nous pouvons clairement voir que le condenseur repose sur une structure métallique fixée au bâtiment plutôt que directement sur le sol.
Ce choix présente plusieurs intérêts pour une installation de thermopompe au Québec.
Il permet d’abord de créer une base stable sans dépendre de l’état de la petite surface située sous l’appareil. Sur la photo, le sol est irrégulier et relativement rapproché de la maçonnerie. Le support offre donc une plateforme distincte et structurée pour la machine.
Cette hauteur facilite aussi la gestion de l’environnement immédiat de l’unité. En hiver, un groupe extérieur de thermopompe doit continuer à échanger de l’air et effectuer ses cycles de fonctionnement et de dégivrage. Nous évitons donc de considérer le positionnement extérieur comme un simple détail esthétique.
Le support doit faire partie de la conception
Il serait facile de choisir une thermopompe à partir de sa capacité en BTU puis de réfléchir à son emplacement seulement le jour du chantier.
Nous travaillons dans l’ordre inverse.
Avant la pose, nous évaluons notamment :
- la surface disponible;
- la nature du mur;
- l’orientation du ventilateur;
- le trajet des lignes frigorifiques;
- l’accès aux raccordements;
- la hauteur d’installation;
- les obstacles permanents;
- les possibilités futures d’entretien et de nettoyage.
La meilleure machine mal positionnée peut devenir beaucoup plus difficile à entretenir et à exploiter correctement.
Un passage étroit qui impose une bonne orientation du ventilateur
L’unité extérieure MIDEA visible sur la photo est installée près d’un mur de briques sur son côté droit et d’un second mur sur sa gauche.
Le ventilateur, lui, est dirigé vers la partie ouverte du passage.
C’est un détail essentiel.
Une thermopompe air-air doit absorber de l’énergie dans l’air extérieur en chauffage et rejeter de la chaleur en climatisation. Il faut donc éviter de créer inutilement une situation où l’air rejeté par l’appareil est immédiatement emprisonné devant celui-ci.
Dans ce projet, nous avons utilisé la géométrie disponible de façon à conserver la face de soufflage tournée vers l’espace libre.
Le MIDEA 28 : une plateforme conçue pour plusieurs combinaisons intérieures
Le terme MIDEA 28 désigne ici une plateforme multizone particulièrement flexible. La documentation MIDEA présente plusieurs catégories d’unités intérieures compatibles avec la famille multizone : unités murales, consoles, cassettes, unités gainables et appareils de traitement d’air.
La gamme comprend sept types d’unités intérieures et plusieurs modèles permettant de composer les systèmes selon l’architecture et les besoins du bâtiment.
Cette flexibilité est importante dans notre travail chez AirGreen.
Une configuration double zone ne signifie pas nécessairement que les deux pièces doivent avoir exactement la même capacité ou le même type d’unité intérieure. Le choix dépend du calcul et de l’utilisation des espaces.
La documentation indique par exemple des capacités murales allant de petites unités destinées aux espaces plus modestes jusqu’à des appareils de capacités nettement supérieures. Les tableaux de combinaison MIDEA prévoient de nombreuses associations d’unités intérieures.
La technologie inverter est particulièrement pertinente avec deux zones
La plateforme multizone MIDEA utilise une technologie inverter qui ajuste la capacité de fonctionnement lorsque les besoins changent.
Le fabricant explique que le système module la capacité en contrôlant notamment le compresseur et les moteurs de ventilation. Lorsque toutes les pièces ne demandent pas simultanément leur pleine capacité, l’appareil peut travailler à charge partielle.
Dans une installation double zone comme celle d’Otterburn Park, cela correspond bien au fonctionnement réel d’une maison.
Les deux zones ne demandent pas toujours exactement la même chose au même moment.
Une zone peut approcher de sa consigne alors que la seconde continue de demander du chauffage. À un autre moment, une seule partie de la propriété peut nécessiter une correction de température.
C’est précisément pour ce genre de fonctionnement variable qu’un système inverter multizone est intéressant.
MIDEA 28 et efficacité énergétique : utiliser les bonnes données
Les performances d’un système multizone doivent toujours être interprétées avec précision.
La brochure MIDEA présente par exemple un groupe extérieur Extreme Heat MO4HX-H27B-2A de classe 27 000 BTU. Dans la combinaison de référence indiquée par le fabricant, ce système affiche une capacité nominale de 27 000 BTU/h en climatisation et 27 000 BTU/h en chauffage, un SEER2 de 23, un EER2 de 12,5 et une valeur de rendement saisonnier chauffage indiquée à 10,5 dans le tableau.
Il faut cependant préciser un point important : ces chiffres correspondent à la combinaison AHRI de référence montrée dans le document, et non automatiquement à toutes les configurations double zone utilisant un groupe extérieur de la même famille.
Nous ne présentons donc jamais un SEER2 ou un numéro AHRI comme étant celui d’une installation particulière sans avoir vérifié les numéros exacts des unités intérieures et extérieures associées.
C’est particulièrement important lorsqu’un propriétaire cherche à comparer :
- deux thermopompes MIDEA;
- les économies d’électricité prévues;
- les critères ENERGY STAR;
- les aides financières disponibles;
- différents devis d’entrepreneurs CVAC.
Une erreur fréquente avec les thermopompes multizones : additionner les BTU sans vérifier la combinaison
Supposons qu’une propriété possède une unité intérieure de 12 000 BTU et une seconde de 18 000 BTU.
Il serait tentant de conclure qu’il suffit d’additionner 12 000 + 18 000 et de choisir le condenseur uniquement à partir de ce total.
Un système multizone demande une analyse plus précise.
MIDEA publie des règles de combinaison spécifiques pour les différentes unités extérieures et les unités intérieures compatibles. La brochure indique également que si la charge totale des unités intérieures dépasse la capacité nominale du groupe extérieur, la capacité effectivement disponible dans les différentes unités peut être réduite, surtout en chauffage.
C’est pourquoi nous tenons compte simultanément :
- des besoins thermiques de chaque pièce;
- des capacités des unités intérieures;
- de la capacité du groupe extérieur;
- de la combinaison autorisée par MIDEA;
- de la probabilité que les deux zones fonctionnent fortement en même temps;
- des conditions hivernales.
Une thermopompe multizone bien sélectionnée n’est pas simplement un assemblage de chiffres de capacité.
SynchroConnect : une fonction intéressante lors du raccordement
La gamme présentée dans la documentation MIDEA comporte également la technologie SynchroConnect.
Selon le fabricant, le système peut diagnostiquer l’état des connexions après le raccordement des câbles et des lignes frigorifiques. Il peut également synchroniser les circuits frigorifiques et électriques correspondants dans les configurations prévues.
Pour le propriétaire, cette fonction reste principalement invisible après l’installation.
Pour nos techniciens, elle fait partie des éléments techniques qui facilitent la configuration et la vérification d’un système comprenant plusieurs unités intérieures.
Ce que nous contrôlons sur une installation double zone avant la mise en service
Une installation CVAC professionnelle ne s’arrête pas lorsque le condenseur est fixé au mur.
Les raccordements frigorifiques
Chaque zone nécessite son circuit correctement raccordé au groupe extérieur. Nous devons respecter les diamètres, longueurs et conditions établis pour la combinaison installée.
L’étanchéité du circuit
Le circuit frigorifique doit être préparé correctement avant la mise en service. Une mauvaise connexion ou la présence d’humidité dans un circuit peut compromettre les performances et la fiabilité à long terme.
Le drainage des unités intérieures
En climatisation, les unités intérieures produisent des condensats. Leur évacuation doit être planifiée de façon à empêcher les fuites et les retours d’eau.
Le câblage et la communication
Dans un multizone, les unités doivent non seulement recevoir l’alimentation nécessaire, mais aussi communiquer correctement avec le groupe extérieur.
Le fonctionnement de chaque zone
Nous vérifions les deux zones séparément et ensemble afin de confirmer que les commandes correspondent aux bonnes unités et que le système réagit normalement.
Pourquoi l’accessibilité future compte autant que l’installation initiale
La photo de cette MIDEA à Otterburn Park permet d’illustrer un autre principe important de notre travail : une thermopompe devra être entretenue après son installation.
Nous évitons donc autant que possible de créer une situation où un technicien ne pourrait plus accéder convenablement aux raccordements ou aux panneaux de service.
Le groupe extérieur est ici près des murs, mais sa façade, son ventilateur et plusieurs zones nécessaires aux interventions demeurent visibles et accessibles depuis le passage.
À long terme, cette planification simplifie notamment :
- le nettoyage de l’échangeur;
- l’inspection générale;
- la vérification des raccordements;
- le diagnostic d’une éventuelle panne;
- les travaux d’entretien de thermopompe.
Les aides financières doivent être vérifiées avec la combinaison exacte
Les propriétaires de Montréal, Laval, Longueuil, de la Rive Nord et de la Rive Sud nous demandent régulièrement si une thermopompe MIDEA est admissible aux programmes d’aide disponibles au Québec.
Pour une thermopompe multizone, la bonne façon de procéder consiste à vérifier la combinaison complète installée.
Une marque ou un nom de gamme ne suffit pas.
Le groupe extérieur, les unités intérieures et la certification correspondante doivent être examinés ensemble. La brochure présente d’ailleurs plusieurs numéros AHRI différents selon les modèles et selon que les unités raccordées sont murales ou gainables. Par exemple, la combinaison de référence du modèle Extreme Heat 27 000 BTU avec unités non gainables porte le numéro AHRI 215471460, tandis que d’autres configurations possèdent leurs propres références.
Nous préférons donc confirmer l’admissibilité à partir de la combinaison réellement vendue plutôt que de promettre une subvention sur la seule base du nom « MIDEA 28 ».
Ce projet d’Otterburn Park illustre bien notre façon de travailler
Ce chantier ne se distingue pas par une installation extérieure énorme ou complexe à première vue.
Sa difficulté était ailleurs : faire entrer correctement une thermopompe double zone dans un espace physique restreint, entre deux murs de maçonnerie, tout en conservant une orientation adéquate et une installation structurée.
Le support métallique surélevé, l’orientation du ventilateur vers l’espace libre et la concentration de deux zones sur une seule unité extérieure répondent ensemble à cette contrainte.
C’est exactement ce que nous recherchons chez AirGreen.
Nous ne considérons pas la thermopompe comme un appareil indépendant que l’on fixe simplement sur un mur. Nous considérons l’ensemble :
la maison, les deux zones, le groupe extérieur, la maçonnerie, la circulation d’air, les conduites frigorifiques, le drainage, l’électricité, les accès d’entretien et l’utilisation quotidienne des occupants.
Cette approche s’applique aussi bien à une thermopompe double zone à Otterburn Park qu’à nos installations à Montréal, Laval, Longueuil, sur la Rive Sud et la Rive Nord.
Quand une MIDEA 28 double zone est-elle particulièrement intéressante?
Une configuration de ce type mérite d’être envisagée lorsqu’une propriété possède deux zones de confort distinctes et que l’on souhaite limiter le nombre de groupes extérieurs.
Elle peut être particulièrement pertinente pour :
- un rez-de-chaussée et un étage;
- deux chambres éloignées;
- une aire ouverte et une chambre;
- une maison avec extension;
- un espace principal accompagné d’un bureau;
- deux zones présentant des expositions solaires différentes;
- une propriété disposant de peu d’espace extérieur.
Le choix final doit cependant être basé sur les charges thermiques et les caractéristiques du bâtiment.
Il existe des situations où deux systèmes simples sont préférables, et d’autres où un système central ou gainable offrira une meilleure distribution.
Notre rôle consiste à déterminer quelle configuration convient réellement au bâtiment plutôt que de proposer la même solution à chaque propriété.
AirGreen : installation de thermopompes multizones dans le Grand Montréal
Cette installation MIDEA 28 double zone à Otterburn Park démontre qu’un bon projet CVAC se joue souvent dans les détails que l’on remarque peu une fois le travail terminé.
Le groupe extérieur est compactement intégré dans son environnement, installé sur une structure dédiée et positionné pour desservir deux zones à partir d’une seule machine.
Pour les propriétaires qui comparent une thermopompe MIDEA, une thermopompe double zone ou un système multizone à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, nous pouvons analyser la capacité nécessaire, les combinaisons compatibles, l’emplacement des unités et les contraintes propres au bâtiment avant l’installation.
Une bonne sélection technique et une installation réfléchie doivent toujours aller ensemble.
