Une installation double zone pensée pour chauffer et climatiser deux espaces avec une seule unité extérieure
À Saint-Valentin, en Montérégie, nous avons réalisé l’installation d’une thermopompe double zone MIDEA MIDEA 28, une configuration particulièrement intéressante lorsqu’un propriétaire veut améliorer le confort de deux secteurs distincts de la maison sans multiplier les unités extérieures.

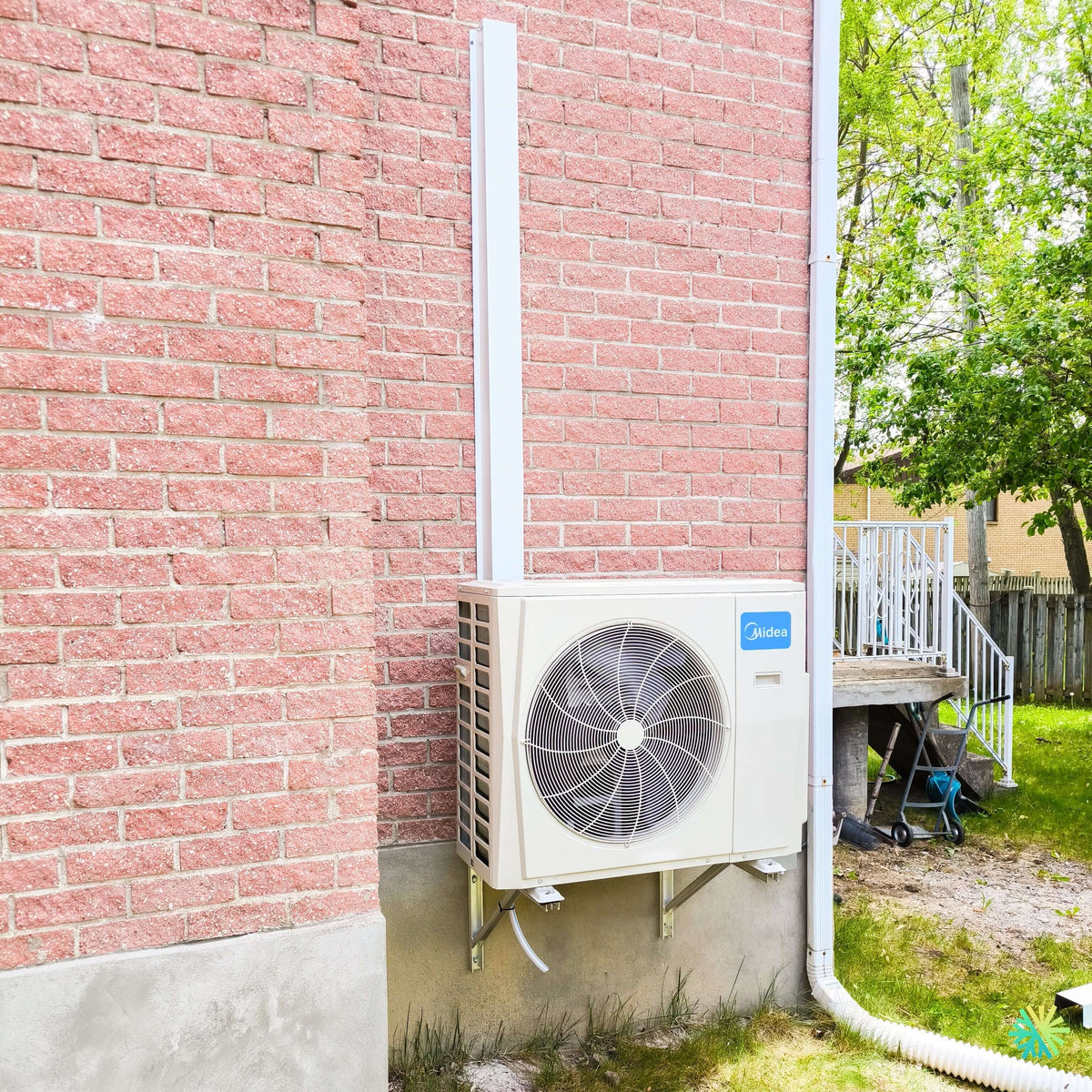

La photo de cette installation montre bien un aspect que nous considérons essentiel chez AirGreen : une thermopompe ne doit pas seulement être correctement dimensionnée et mise en service. Son implantation extérieure doit également être solide, propre, accessible pour l’entretien et visuellement intégrée au bâtiment.
Ici, l’unité extérieure MIDEA a été installée contre un mur de brique, sur des supports muraux métalliques, au-dessus de la fondation. Les conduites frigorifiques et le câblage remontent dans un cache-tuyaux blanc vertical, ce qui permet de protéger les raccordements tout en donnant à l’installation une apparence beaucoup plus nette qu’un faisceau de tuyaux laissé apparent.
Cette réalisation à Saint-Valentin illustre aussi l’un des principaux avantages d’une thermopompe multizone : un seul groupe extérieur peut alimenter plusieurs unités intérieures. MIDEA décrit précisément ce principe dans sa documentation : un système multizone relie une unité extérieure à plusieurs unités intérieures, chacune pouvant être contrôlée individuellement selon la température recherchée dans la pièce.
Pourquoi une thermopompe double zone était particulièrement pertinente ici
Une thermopompe double zone n’est pas simplement une thermopompe « plus grosse » branchée sur deux appareils muraux. Une bonne installation demande de considérer les besoins thermiques de chaque espace séparément, puis de vérifier si leur combinaison est compatible avec le groupe extérieur sélectionné.
Cette approche est particulièrement avantageuse lorsqu’une maison comporte, par exemple :
- un étage dont la température varie davantage que celle du rez-de-chaussée;
- deux grandes zones de vie séparées;
- une chambre ou un espace familial éloigné de l’unité principale;
- une section rénovée ou agrandie;
- des pièces dont l’exposition au soleil est très différente;
- une configuration dans laquelle une seule tête murale ne peut pas distribuer l’air efficacement partout.
Avec deux unités intérieures, les occupants peuvent régler le confort de façon beaucoup plus précise. La documentation MIDEA souligne justement que le contrôle individuel permet de chauffer ou climatiser uniquement les zones qui en ont besoin, plutôt que de traiter toute la maison de la même manière.
Pour un propriétaire à Saint-Valentin, Saint-Jean-sur-Richelieu, Chambly, Brossard, Longueuil ou ailleurs sur la Rive-Sud, c’est une différence importante : le dimensionnement ne devrait jamais reposer uniquement sur la superficie totale de l’habitation. L’orientation des fenêtres, l’isolation, la disposition des pièces, les étages, les gains solaires et les habitudes des occupants peuvent justifier des capacités différentes d’une zone à l’autre.
MIDEA 28 : une plateforme multizone conçue pour la modulation
La gamme multizone MIDEA présentée dans la documentation du fabricant utilise une technologie Inverter, qui permet au système d’ajuster sa capacité en fonction des conditions et de la demande réelle. Le compresseur et les moteurs de ventilation peuvent ainsi moduler leur fonctionnement plutôt que de fonctionner uniquement selon une logique marche-arrêt.
Cette caractéristique prend tout son sens dans une installation double zone.
Supposons que la première zone demande beaucoup de chauffage pendant que la seconde a presque atteint sa température de consigne. Le système peut adapter son fonctionnement plutôt que de traiter les deux zones comme si leurs besoins étaient identiques.
Pour le client, cela se traduit surtout par trois avantages concrets :
un confort plus stable, parce que la puissance peut être modulée;
une meilleure gestion de deux espaces différents, grâce aux contrôles indépendants;
une utilisation plus logique de l’énergie, particulièrement lorsqu’une des zones est peu occupée.
MIDEA indique également que ses systèmes multizones sont compatibles avec différentes familles d’unités intérieures, notamment murales, gainables, consoles et cassettes. Cette flexibilité est intéressante pour les projets plus complexes, même si l’installation présentée ici est avant tout une réalisation double zone résidentielle.
Un détail important : la capacité du groupe extérieur n’est pas la somme automatique des deux têtes
C’est un point que nous expliquons régulièrement lors de nos estimations CVAC.
Sur un système multizone, il est possible que la somme des capacités nominales des unités intérieures soit supérieure à la capacité nominale du groupe extérieur. Cela ne signifie pas nécessairement que l’installation est incorrecte : les fabricants publient des tableaux de combinaisons approuvées précisant quelles unités peuvent être raccordées ensemble.
La brochure MIDEA comprend justement plusieurs pages consacrées aux combinaisons admissibles selon la capacité du condenseur et le nombre de zones. Le fabricant précise également que lorsque la charge totale des unités intérieures dépasse la capacité nominale extérieure, la capacité réellement disponible à chaque unité peut être réduite, particulièrement en chauffage.
Voilà pourquoi, chez AirGreen, nous évitons de choisir une thermopompe double zone simplement en additionnant les chiffres inscrits sur deux unités murales.
Nous vérifions plutôt :
- la charge thermique de chaque secteur;
- la combinaison autorisée par MIDEA;
- la capacité disponible du groupe extérieur;
- les performances recherchées en chauffage;
- l’utilisation simultanée probable des deux zones;
- la configuration réelle de la maison.
Cette étape peut faire la différence entre une installation qui semble correcte sur papier et un système réellement adapté à l’hiver québécois.
Les détails visibles de notre installation MIDEA à Saint-Valentin
Unité extérieure sur supports muraux : une implantation nette et dégagée
Sur la photo du projet, le groupe extérieur est installé au-dessus du sol sur une structure métallique ancrée au bâtiment.
Ce choix présente plusieurs avantages pratiques.
D’abord, l’appareil est dégagé du sol, ce qui limite son exposition directe à certaines accumulations de neige, à la boue et aux débris. Ensuite, l’installation laisse un espace sous le condenseur facilitant l’écoulement provenant notamment des cycles de dégivrage en hiver.
Un dégagement adéquat autour du groupe extérieur demeure indispensable. Une thermopompe doit pouvoir aspirer et rejeter un volume considérable d’air. Une unité trop enclavée, collée à un obstacle ou enfouie sous la neige peut perdre en performance.
Dans cette installation de Saint-Valentin, la façade du condenseur demeure largement dégagée, permettant au ventilateur d’évacuer l’air sans obstruction immédiate.
Un cache-tuyaux vertical blanc qui protège et organise les raccordements
Un autre élément particulièrement visible sur cette installation est le cache-tuyaux blanc installé verticalement sur la brique.
À l’intérieur se trouvent normalement les principaux éléments reliant les unités intérieures au groupe extérieur, notamment les conduites frigorifiques isolées et certains câbles nécessaires au fonctionnement du système.
Nous accordons beaucoup d’importance au cheminement de ces conduites. Une installation extérieure peut rapidement sembler improvisée lorsque les lignes suivent plusieurs trajectoires ou restent exposées sur la façade.
Ici, le tracé est direct : il remonte verticalement le long du mur et reste visuellement discret par rapport à la maçonnerie et aux autres éléments architecturaux.
Une installation située près d’une descente pluviale : pourquoi la planification compte
La photo montre également une descente de gouttière à proximité du condenseur.
C’est exactement le genre de détail auquel un installateur doit porter attention avant de percer le mur et de fixer définitivement les supports.
Une descente pluviale, une fenêtre, un compteur électrique, un passage, une terrasse ou un évent peuvent tous influencer la position finale d’une thermopompe.
Notre objectif n’est donc pas simplement de trouver « assez de place » pour le condenseur. Nous devons conserver un emplacement permettant :
- une bonne circulation d’air;
- un accès futur pour l’entretien CVAC;
- un drainage adéquat;
- une protection raisonnable contre les accumulations;
- un chemin de conduites logique;
- une intégration propre à la façade.
Sur une installation double zone, cette planification est encore plus importante puisque plusieurs circuits frigorifiques doivent être organisés correctement.
Pourquoi la qualité du cheminement frigorifique compte autant que la machine
Une thermopompe peut avoir d’excellentes caractéristiques sur papier et malgré tout offrir des performances décevantes si l’installation des conduites est mal exécutée.
Les conduites frigorifiques doivent être installées avec soin, protégées, isolées correctement et raccordées selon les spécifications du fabricant. Une mise en service professionnelle comprend également les procédures nécessaires pour assurer l’intégrité du circuit avant le fonctionnement normal du système.
Dans un système double zone, la rigueur est encore plus importante puisqu’il faut associer correctement chaque circuit à son unité intérieure.
MIDEA a d’ailleurs intégré à cette famille de systèmes une technologie appelée SynchroConnect. Selon le fabricant, le système peut diagnostiquer l’état des connexions entre les conduites et le câblage, puis synchroniser certaines correspondances lorsque les raccordements ont été inversés entre les ports.
Cette technologie facilite le travail de mise en service, mais elle ne remplace évidemment pas une installation méthodique.
Performances : pourquoi il faut regarder le jumelage AHRI exact
L’une des erreurs les plus fréquentes lorsqu’on compare des thermopompes consiste à attribuer un seul SEER2 ou un seul HSPF à toute une famille de produits.
Or, avec un système multizone, les performances dépendent du condenseur extérieur et du jumelage exact des unités intérieures.
La documentation MIDEA montre clairement cette variation. Par exemple, dans la gamme « Extreme Heat » jumelée avec des unités non gainables, le fabricant répertorie différents groupes extérieurs avec leurs propres références AHRI et performances. La configuration Extreme Heat de 18 000 BTU indiquée dans le tableau atteint notamment un SEER2 de 25 et un indice de chauffage indiqué à 10,4, tandis que les capacités supérieures présentent d’autres valeurs.
Cela signifie qu’avant d’annoncer la performance énergétique exacte ou une admissibilité à une aide financière, nous devons connaître la combinaison complète installée.
Subventions Hydro-Québec : toujours vérifier la combinaison installée
Pour les propriétaires de Montréal, Laval, Longueuil, de la Rive-Nord et de la Rive-Sud, les aides financières disponibles peuvent représenter une partie importante de la décision d’achat d’une thermopompe.
Cependant, il ne suffit pas qu’un appareil porte le nom MIDEA ou appartienne à une gamme reconnue pour conclure automatiquement qu’un montant précis sera accordé.
Pour une thermopompe multizone, il faut notamment vérifier :
- le modèle extérieur exact;
- les modèles des unités intérieures;
- leur combinaison;
- la référence AHRI applicable;
- les critères en vigueur au moment de l’installation;
- la capacité utilisée par le programme pour établir l’aide financière.
La brochure du fabricant fournit plusieurs références AHRI selon les configurations. Par exemple, elle distingue les jumelages Extreme Heat non gainables et les jumelages utilisant des unités gainables, qui possèdent leurs propres références.
Chez AirGreen, nous considérons donc la référence AHRI réelle du système proposé, et non simplement la marque inscrite sur le condenseur.
Une thermopompe double zone ne doit pas être surdimensionnée « pour être certain »
Il peut sembler logique de choisir la plus grosse thermopompe disponible pour garantir assez de chauffage. En pratique, le surdimensionnement peut être une mauvaise stratégie.
Une installation CVAC performante commence par déterminer les besoins réels.
Lorsque nous évaluons un projet à Saint-Valentin ou ailleurs en Montérégie, plusieurs éléments peuvent modifier considérablement la capacité nécessaire :
L’isolation du bâtiment. Deux maisons ayant la même superficie peuvent avoir des pertes de chaleur très différentes.
La fenestration. De grandes surfaces vitrées orientées au sud ou à l’ouest modifient fortement les besoins en climatisation.
Les étages. L’air chaud monte naturellement, ce qui influence la répartition du confort.
La circulation d’air. Une unité intérieure placée dans un corridor ne traitera pas nécessairement correctement deux chambres derrière des portes fermées.
L’utilisation des pièces. Une chambre, une cuisine et un sous-sol ne présentent pas le même profil thermique.
Dans une configuration double zone, nous pouvons justement répartir le traitement de l’air de manière beaucoup plus stratégique.
Deux zones, deux températures : le véritable intérêt du multizone
Une installation comme celle-ci ne sert pas uniquement à obtenir « deux sorties d’air ».
Le principal avantage réside dans la possibilité de gérer deux environnements séparément.
Une personne peut vouloir maintenir une chambre à 20 °C pendant qu’un espace de vie est réglé à 22 °C. En été, une pièce fortement exposée au soleil peut demander davantage de climatisation qu’une zone située du côté ombragé.
MIDEA explique que les propriétaires peuvent définir individuellement les températures et les modes afin d’adapter le confort à l’utilisation des différentes pièces.
C’est exactement la logique qui rend une thermopompe double zone MIDEA intéressante pour de nombreuses maisons québécoises.
Une seule unité extérieure pour préserver l’espace disponible
Dans certains projets, deux thermopompes simples zones pourraient techniquement faire le travail. Mais cela voudrait dire deux condenseurs, deux emplacements extérieurs, davantage de supports et une façade plus chargée.
Le multizone permet de regrouper les besoins.
MIDEA identifie d’ailleurs parmi les avantages de ce principe la réduction de l’espace d’installation et du nombre d’unités extérieures nécessaires.
Sur la propriété de Saint-Valentin présentée ici, cette caractéristique est facile à apprécier : un seul condenseur compact dessert les deux zones, laissant la façade beaucoup plus propre.
Les erreurs que nous cherchons à éviter lors d’une installation multizone
Notre expérience sur des installations de thermopompes murales à Montréal, Laval, Longueuil, sur la Rive-Nord et la Rive-Sud nous a montré que plusieurs décisions prises avant même l’installation déterminent la qualité du résultat final.
Parmi les erreurs importantes à éviter, nous retrouvons notamment :
- sélectionner les capacités des unités intérieures uniquement selon la superficie;
- négliger la compatibilité exacte entre les deux têtes et le condenseur;
- installer le groupe extérieur trop près du sol;
- choisir un emplacement où la neige peut s’accumuler massivement;
- négliger l’accès pour une réparation future;
- prévoir un trajet de conduites inutilement compliqué;
- laisser les conduites exposées alors qu’un cache-tuyaux pourrait les protéger;
- considérer la capacité nominale comme une garantie de puissance identique dans toutes les situations;
- annoncer une subvention sans avoir vérifié le jumelage AHRI;
- installer les unités intérieures uniquement selon l’esthétique, sans réfléchir à la circulation réelle de l’air.
Une bonne installation CVAC est donc le résultat de plusieurs décisions cohérentes, et non simplement de la qualité de l’équipement.
Ce que cette installation à Saint-Valentin montre de notre méthode chez AirGreen
Cette réalisation est relativement sobre visuellement : un condenseur MIDEA, des supports muraux et un cache-tuyaux vertical.
Mais une installation réussie se reconnaît justement souvent à cette simplicité.
Le groupe extérieur est correctement positionné contre la fondation, sans occuper inutilement l’espace au sol. Le cache-tuyaux suit une trajectoire verticale nette. L’avant du condenseur demeure dégagé. Les supports maintiennent l’appareil à une hauteur pratique. L’ensemble reste cohérent avec la façade en brique.
Derrière cette apparente simplicité se trouvent les étapes essentielles d’un projet de thermopompe double zone : évaluation des besoins, sélection de la combinaison MIDEA, planification des emplacements, passage des conduites, raccordements, vérifications et mise en service.
C’est cette combinaison entre dimensionnement, technique et finition que nous cherchons à reproduire sur chaque projet AirGreen.
Installation d’une MIDEA 28 à Saint-Valentin, Montréal, Laval, Longueuil et dans le Grand Montréal
Pour un propriétaire qui hésite entre une thermopompe simple zone et une thermopompe multizone, le nombre de pièces n’est pas le seul critère.
Nous regardons surtout comment la maison est réellement utilisée.
Dans certains bâtiments, une seule unité intérieure bien positionnée est suffisante. Dans d’autres, deux zones transforment complètement la qualité du confort. Et dans les projets plus complexes, la plateforme multizone MIDEA peut accepter davantage d’unités : la documentation du fabricant indique que la famille peut aller jusqu’à six zones selon le condenseur sélectionné.
Le but n’est donc pas d’installer le plus grand nombre de têtes possible. Le but est de créer le système qui correspond réellement au bâtiment.
À Saint-Valentin, cette installation d’une thermopompe double zone MIDEA MIDEA 28 constitue un bon exemple : un seul groupe extérieur, deux secteurs pouvant être gérés séparément et une installation extérieure compacte et propre.
Chez AirGreen, nous réalisons ce type d’installation de thermopompe multizone partout dans le Grand Montréal, notamment à Montréal, Laval, Longueuil, sur la Rive-Sud et la Rive-Nord, ainsi qu’en Montérégie. Nous pouvons analyser la configuration du bâtiment, déterminer les capacités nécessaires et vérifier les combinaisons de modèles et les aides financières applicables avant de finaliser le choix de l’équipement.
