Installation d’une thermopompe murale Samsung WindFree™ MaxHeat à Ahuntsic-Cartierville, Montréal

Une installation sur balcon pensée pour préserver l’espace, limiter les vibrations et résister aux hivers montréalais

Installer une thermopompe murale dans Ahuntsic-Cartierville demande parfois beaucoup plus qu’une simple fixation de l’unité extérieure contre un mur. Dans ce projet réalisé par notre équipe AirGreen, l’appareil devait être installé sur un balcon étroit, à proximité immédiate d’une porte, d’une fenêtre, d’un garde-corps et d’un mur de brique. Chaque détail devait donc être planifié afin de conserver une circulation pratique sur le balcon, assurer une ventilation adéquate autour de la thermopompe et offrir une installation propre, stable et durable.

Nous avons installé une thermopompe murale Samsung WindFree™ MaxHeat, une solution particulièrement intéressante pour les propriétaires de Montréal qui recherchent à la fois un chauffage efficace en hiver, une climatisation confortable en été et une diffusion d’air plus douce à l’intérieur.

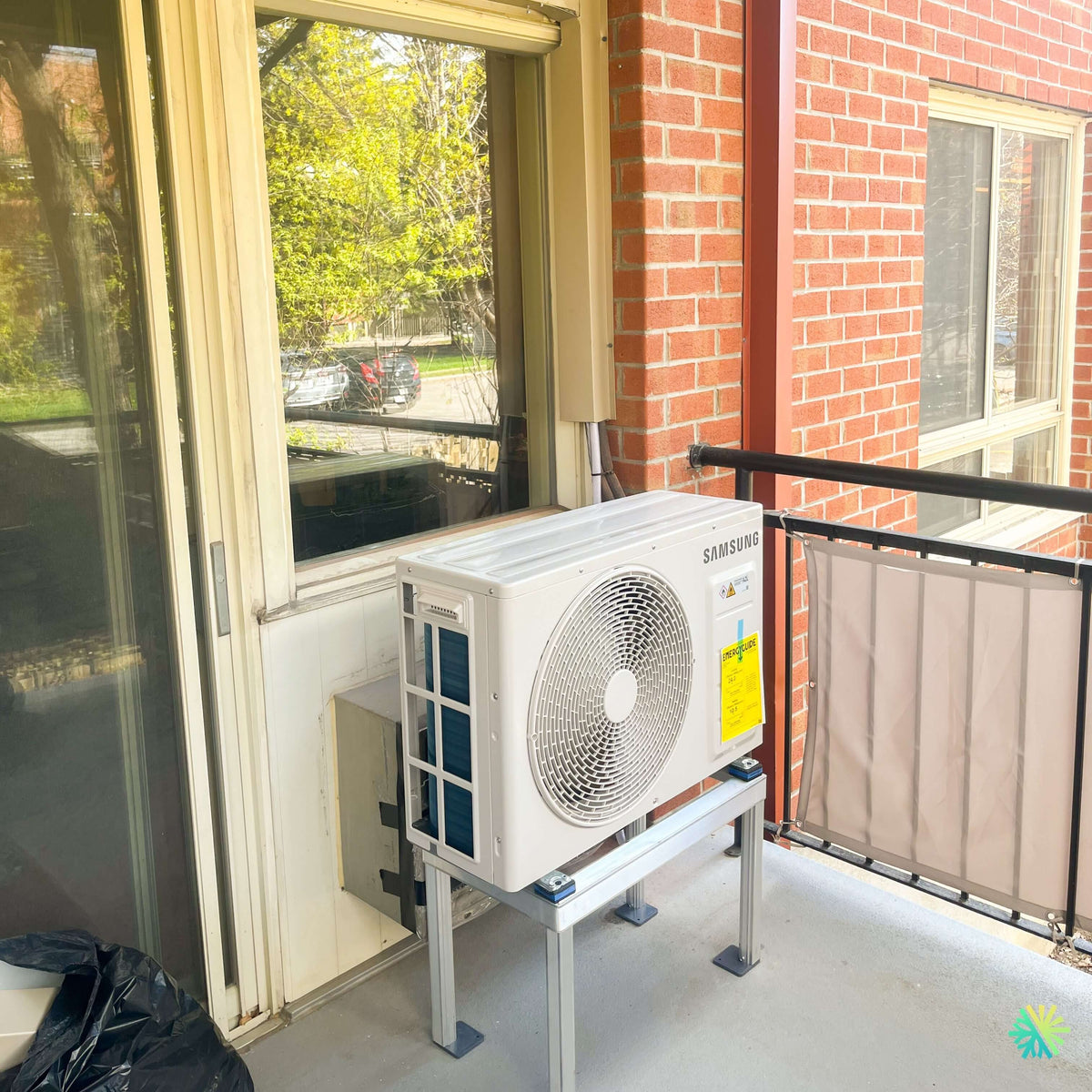

La photographie de l’installation montre notamment l’unité extérieure positionnée sur un support d’aluminium surélevé. Cette configuration n’est pas uniquement esthétique. Elle répond à plusieurs considérations techniques importantes dans un environnement urbain comme celui d’Ahuntsic-Cartierville, où les balcons peuvent être exposés à la neige, à la glace, aux accumulations d’eau et aux vibrations transmises à la structure du bâtiment.

Pourquoi la Samsung WindFree™ MaxHeat convenait à ce logement

La gamme Samsung WindFree™ MaxHeat a été développée pour répondre aux besoins de chauffage et de climatisation dans des régions où les températures hivernales peuvent être très basses. Selon la combinaison exacte d’unités et la capacité choisie, certains systèmes de cette gamme peuvent maintenir leur fonctionnement jusqu’à environ -30 °C.

Pour un logement montréalais, cette caractéristique représente un avantage considérable. Une thermopompe utilisée uniquement lors des températures douces impose un recours plus fréquent au chauffage électrique principal. Une machine conçue pour le climat froid peut, au contraire, continuer à fournir de la chaleur pendant une plus grande partie de l’hiver.

Le modèle installé offre également la technologie WindFree™, qui distingue cette gamme Samsung de nombreux climatiseurs muraux traditionnels. Lorsque la pièce atteint la température demandée, l’unité intérieure peut répartir l’air à travers des milliers de micro-ouvertures plutôt que de maintenir un puissant courant d’air dirigé vers les occupants.

Cette diffusion convient particulièrement aux installations où l’unité intérieure se trouve :

• près d’un lit;
• au-dessus d’un canapé;
• dans un salon étroit;
• face à une zone de travail;
• dans un logement où les occupants sont sensibles aux courants d’air froid.

Le système continue ainsi à contrôler la température tout en réduisant la sensation désagréable d’un jet d’air direct.

Une thermopompe adaptée aux quatre saisons

Une thermopompe murale Samsung ne sert pas seulement à rafraîchir le logement pendant quelques semaines en été. Elle peut accomplir plusieurs fonctions importantes :

• climatiser les pièces lors des périodes chaudes et humides;
• chauffer efficacement pendant l’automne, l’hiver et le printemps;
• réduire l’humidité intérieure en mode déshumidification;
• améliorer la circulation de l’air dans la zone desservie;
• contribuer à diminuer l’utilisation des plinthes électriques.

La performance réelle dépend toutefois de plusieurs facteurs : la superficie du logement, le niveau d’isolation, l’exposition au soleil, la disposition des pièces, le nombre d’étages et la capacité nominale sélectionnée.

Chez AirGreen, nous évitons de choisir une machine uniquement selon la superficie annoncée par le propriétaire. Deux logements de dimensions identiques peuvent nécessiter des capacités différentes. Un appartement situé au dernier étage, fortement exposé au soleil et doté de grandes fenêtres peut avoir des besoins nettement supérieurs à ceux d’une unité intermédiaire mieux isolée.

Le principal défi : installer l’unité extérieure sur un balcon compact

Le balcon visible sur la photo offrait une zone d’installation limitée. L’unité devait être placée près du bâtiment sans bloquer la porte, empiéter inutilement sur l’espace extérieur ou orienter le soufflage directement contre un obstacle.

L’unité extérieure Samsung a donc été disposée parallèlement au garde-corps, avec son ventilateur dirigé vers l’espace libre. Cette orientation favorise l’évacuation de l’air et évite que le débit soit immédiatement repoussé vers l’échangeur.

Une mauvaise orientation peut entraîner plusieurs problèmes :

• recirculation de l’air rejeté;
• diminution de la capacité de chauffage ou de climatisation;
• fonctionnement plus long du compresseur;
• augmentation de la consommation électrique;
• accumulation de glace plus importante en hiver;
• accès difficile lors d’un entretien ou d’une réparation.

La proximité d’un garde-corps doit également être considérée avec attention. Même lorsqu’il est partiellement ouvert, celui-ci peut influencer la circulation d’air autour de la machine. Nos techniciens vérifient donc les dégagements réels plutôt que de considérer uniquement la surface disponible au sol.

Un support surélevé conçu pour une installation durable

L’unité extérieure repose sur une structure d’aluminium dotée de quatre pieds et de plaques de fixation au sol. Ce type de support présente plusieurs avantages pour une installation de thermopompe sur balcon.

Premièrement, il maintient l’appareil au-dessus du plancher. En mode chauffage, une thermopompe produit de l’eau pendant les cycles de dégivrage. Lorsque l’air extérieur est froid, cette eau peut rapidement geler autour de la base de l’unité. Une machine installée trop près du sol risque alors de se retrouver entourée d’une accumulation de glace.

Deuxièmement, la surélévation facilite l’écoulement sous l’appareil. Elle réduit le risque que la base de l’unité demeure en contact prolongé avec l’eau, la neige fondante ou les débris.

Troisièmement, un support rigide et bien nivelé stabilise l’équipement. Une thermopompe doit rester droite afin de protéger son compresseur, ses ventilateurs et ses connexions frigorifiques.

Sur cette installation, nous avons aussi placé des blocs antivibrations entre l’unité Samsung et le support. Ces composantes contribuent à limiter la transmission des vibrations vers la structure métallique, le balcon et le bâtiment.

Cette précaution est particulièrement importante dans les condominiums et les immeubles multilogements. Une vibration légère à l’extérieur peut devenir beaucoup plus perceptible à l’intérieur lorsqu’elle se propage à travers un plancher, un mur ou une ossature métallique.

Le passage des conduites frigorifiques

Les conduites reliant l’unité intérieure à l’unité extérieure descendent dans une gaine verticale installée près du cadre de la fenêtre. Cette gaine protège et dissimule plusieurs composantes essentielles :

• les tuyaux de cuivre isolés;
• le câble de communication;
• l’alimentation électrique selon la configuration;
• le tuyau d’évacuation des condensats.

Dans une installation CVAC professionnelle, l’apparence de la gaine ne représente qu’une partie du travail. À l’intérieur, les conduites doivent être préparées et assemblées avec précision.

Les extrémités des tuyaux de cuivre doivent notamment être coupées proprement, évasées correctement et serrées au couple approprié. Une connexion mal réalisée peut provoquer une fuite progressive de réfrigérant. Ce type de fuite peut passer inaperçu pendant plusieurs mois avant d’entraîner une perte de capacité, du givre sur les conduites ou une panne du compresseur.

Avant la mise en marche, nous effectuons les procédures nécessaires pour vérifier l’étanchéité du circuit et retirer l’humidité ainsi que l’air présents dans les conduites. La mise sous vide ne doit jamais être remplacée par une simple purge au réfrigérant. Une installation précipitée peut raccourcir la durée de vie de la machine, même lorsque l’équipement lui-même est de grande qualité.

Une intégration propre près de la fenêtre et du mur de brique

Le tracé des conduites a été choisi afin de réduire leur longueur visible et de préserver l’accès à la fenêtre. La gaine est positionnée dans une zone discrète, contre la section verticale du bâtiment, sans traverser inutilement la maçonnerie à plusieurs endroits.

Dans les bâtiments en brique d’Ahuntsic-Cartierville, chaque percement doit être réalisé avec soin. Il faut éviter d’endommager le parement, de créer une infiltration d’eau ou de laisser une ouverture par laquelle l’air froid, l’humidité ou des insectes pourraient entrer.

Après le passage des conduites, l’ouverture doit être refermée et scellée adéquatement. La pente du passage doit également être planifiée pour empêcher l’eau extérieure de migrer vers l’intérieur du logement.

La photographie montre une installation compacte, mais elle résulte d’une série de décisions précises : position du support, alignement de la machine, dégagement frontal, parcours des conduites, accessibilité et réduction des vibrations.

Ce projet d’Ahuntsic-Cartierville illustre les détails qui font la différence entre une pose rapide et une véritable installation CVAC

Le confort intérieur ne dépend pas uniquement de la marque

La Samsung WindFree™ MaxHeat est une machine performante, mais même une excellente thermopompe peut offrir des résultats décevants lorsqu’elle est mal dimensionnée ou mal installée.

La qualité finale dépend notamment :

• du choix de la capacité en BTU;
• du positionnement de l’unité intérieure;
• du dégagement autour de l’unité extérieure;
• de la qualité des raccords frigorifiques;
• de l’évacuation des condensats;
• du réglage des modes de fonctionnement;
• de l’entretien périodique.

Une unité surdimensionnée peut atteindre la température trop rapidement, effectuer des cycles courts et contrôler moins efficacement l’humidité. À l’inverse, une unité trop petite peut fonctionner presque sans arrêt lors des journées très chaudes ou très froides.

Pour cette raison, nous évaluons le logement avant de recommander une capacité. Nous examinons la configuration des pièces, les pertes thermiques, les fenêtres, l’isolation et les habitudes des occupants.

Ce qu’il faut vérifier avant une installation sur balcon

Les propriétaires de condos et les gestionnaires d’immeubles devraient vérifier plusieurs éléments avant de planifier l’installation d’une thermopompe murale à Montréal.

Les règlements de copropriété

Certains syndicats imposent des restrictions concernant :

• l’emplacement de l’unité extérieure;
• la couleur ou le parcours des gaines;
• les percements dans la maçonnerie;
• le niveau sonore maximal;
• la visibilité de l’équipement depuis la rue;
• les travaux sur les parties communes.

Une autorisation écrite peut être exigée avant le début des travaux.

Les règlements municipaux

Les règles peuvent varier selon l’arrondissement, la façade concernée et le type de bâtiment. Une installation donnant sur une cour arrière ne sera pas nécessairement soumise aux mêmes contraintes qu’un appareil visible depuis la rue.

L’alimentation électrique

Le panneau doit pouvoir accueillir le disjoncteur requis par le modèle sélectionné. Le calibre du câblage et la protection électrique doivent correspondre aux données de la plaque signalétique et aux exigences applicables.

Le drainage hivernal

L’eau produite lors du dégivrage doit pouvoir s’écouler sans créer un bloc de glace dangereux sur le balcon, près d’une porte ou dans une zone de passage.

L’accès pour l’entretien

Une unité coincée entre un mur et un garde-corps peut devenir difficile à nettoyer ou à réparer. Il faut donc conserver un accès raisonnable aux panneaux de service et aux raccordements.

Les erreurs fréquemment observées sur les balcons

Lors de visites de service à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, nous rencontrons parfois des installations où l’espace disponible a été utilisé sans tenir compte du fonctionnement réel de l’équipement.

Parmi les erreurs les plus courantes :

1. Installer l’unité directement au sol, sans prévoir l’accumulation de neige ou de glace.
2. Diriger le ventilateur vers un mur plein, ce qui favorise la recirculation de l’air.
3. Fixer la machine sans isolateurs antivibrations, provoquant un bourdonnement perceptible dans le logement.
4. Faire passer le drain sans pente suffisante, entraînant des refoulements d’eau.
5. Laisser les conduites exposées, ce qui détériore l’isolation et nuit à l’apparence du bâtiment.
6. Bloquer l’accès à une porte ou à une fenêtre, compliquant l’utilisation quotidienne du balcon.
7. Négliger l’étanchéité du percement, ce qui peut causer des infiltrations d’air et d’eau.

Dans le projet présenté, le support surélevé, l’orientation du ventilateur et le parcours compact des conduites ont permis d’éviter ces problèmes tout en conservant une installation visuellement ordonnée.

Admissibilité possible aux subventions

Certaines combinaisons de thermopompes murales pour climat froid peuvent être admissibles aux programmes d’aide financière disponibles au Québec. L’admissibilité ne dépend toutefois pas uniquement du nom commercial de la gamme.

Il faut vérifier :

• les numéros exacts des unités intérieure et extérieure;
• le numéro de référence AHRI;
• la capacité de chauffage reconnue;
• la certification applicable;
• le type de bâtiment;
• le système de chauffage remplacé ou complété;
• les conditions du programme en vigueur à la date des travaux.

Pour certaines configurations Samsung WindFree™ MaxHeat, on trouve des combinaisons certifiées pour climat froid avec des rendements saisonniers élevés. La combinaison exacte doit néanmoins être confirmée avant de présenter une estimation de subvention. Chez AirGreen, nous inscrivons les modèles précis dans notre proposition afin que le client puisse comprendre ce qu’il achète et vérifier les programmes auxquels son projet pourrait être admissible.

Conseils d’utilisation après l’installation

Pour obtenir un bon rendement, nous recommandons de laisser la thermopompe maintenir une température relativement stable plutôt que de l’éteindre et de la redémarrer plusieurs fois par jour.

En hiver, il est préférable de :

• sélectionner le mode chauffage;
• éviter le mode automatique lorsqu’une source de chauffage secondaire est présente;
• maintenir les filtres propres;
• garder l’unité extérieure dégagée;
• ne pas casser la glace avec des outils métalliques;
• surveiller les accumulations après les cycles de dégivrage.

Un peu de vapeur extérieure et une interruption temporaire du ventilateur pendant un dégivrage sont normales. En revanche, une épaisse couche de glace qui recouvre complètement l’échangeur ou empêche le ventilateur de tourner doit être examinée.

À l’intérieur, les filtres peuvent généralement être retirés et nettoyés par l’occupant. Un entretien CVAC professionnel demeure toutefois recommandé pour nettoyer plus profondément l’échangeur, la turbine, le bac de condensats et le drain.

Le résultat de cette installation AirGreen à Ahuntsic-Cartierville

Cette installation démontre qu’une thermopompe extérieure peut être intégrée sur un balcon sans sacrifier toute la surface disponible. L’unité Samsung est solidement soutenue, surélevée pour mieux affronter les conditions hivernales et orientée vers une zone permettant une bonne circulation d’air.

Le parcours des conduites reste compact et protégé. Les isolateurs sous l’appareil contribuent à réduire la transmission des vibrations, tandis que le support permet de maintenir l’unité à une hauteur sécuritaire au-dessus du plancher.

Pour le propriétaire, le résultat est un système capable de fournir une climatisation efficace pendant l’été montréalais et un chauffage performant pendant une grande partie de l’hiver. La technologie WindFree™ ajoute un confort appréciable en réduisant les courants d’air directs lorsque la température désirée est atteinte.

Chez AirGreen, nous réalisons des installations de thermopompes murales à Ahuntsic-Cartierville, partout à Montréal ainsi qu’à Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Chaque emplacement est analysé selon ses contraintes réelles : type de bâtiment, accès, alimentation électrique, circulation d’air, drainage, bruit et exigences esthétiques.

Une installation réussie ne se limite pas à faire fonctionner la machine le jour de la mise en service. Elle doit demeurer stable, accessible, silencieuse et efficace pendant de nombreuses années. C’est précisément cette vision qui a guidé notre travail sur cette Samsung WindFree™ MaxHeat installée sur balcon à Ahuntsic-Cartierville.
