Une installation multizone soigneusement intégrée à un balcon résidentiel en bois
Installer une thermopompe double zone sur un balcon exige beaucoup plus qu’un simple emplacement libre pour l’unité extérieure. Il faut tenir compte de la circulation d’air, des vibrations, du parcours des conduites frigorifiques, de l’accès pour l’entretien, du raccordement électrique et de l’impact visuel sur le bâtiment. Lors de cette réalisation à Sainte-Thérèse, notre équipe AirGreen a installé une thermopompe Samsung Premium FJM dans un espace étroit, entre un mur de brique et le garde-corps d’un balcon en bois.

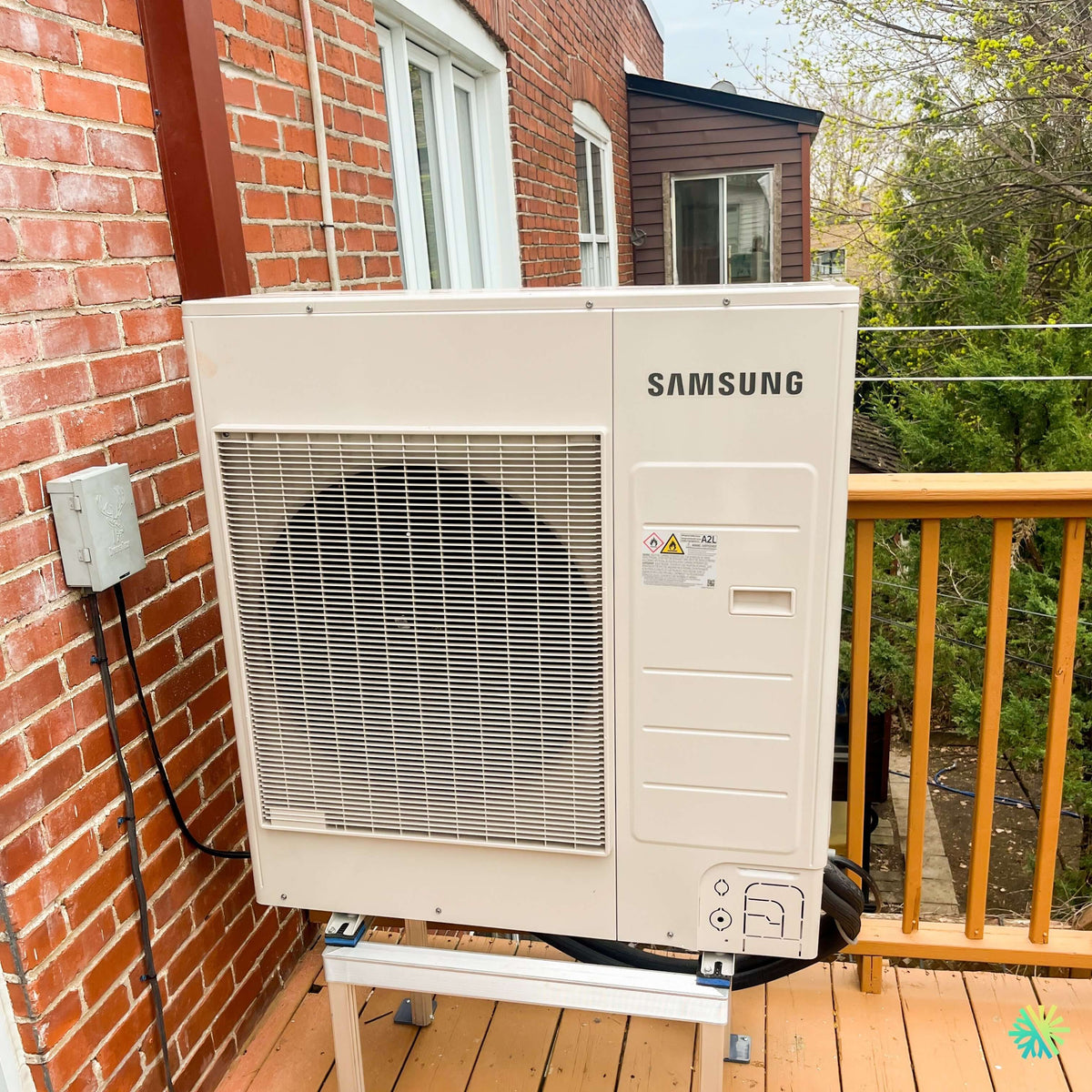

La photographie du chantier montre une unité extérieure Samsung installée sur un support de plancher en aluminium, plutôt que directement sur les planches du balcon. Les conduites ont été dirigées verticalement le long du mur et protégées par un recouvrement rigide assorti à la maçonnerie. Le sectionneur électrique est fixé au mur de brique, à proximité de l’appareil, avec un câblage extérieur protégé.
Cette configuration compacte permet d’alimenter deux zones intérieures distinctes à partir d’une seule unité extérieure. Elle convient particulièrement aux maisons où certaines pièces sont difficiles à chauffer uniformément, aux propriétés comportant plusieurs étages ou aux bâtiments où l’espace disponible à l’extérieur est limité.
Pourquoi une thermopompe double zone Samsung Premium FJM?
Une thermopompe multizone utilise un seul appareil extérieur pour alimenter plusieurs unités intérieures. Dans le cadre de cette installation à Sainte-Thérèse, la configuration retenue est une double zone, ce qui signifie que deux appareils intérieurs sont raccordés au même groupe extérieur.
Chaque zone peut généralement être réglée séparément. Les occupants peuvent ainsi adapter la température selon l’utilisation réelle des pièces, plutôt que de chauffer ou de climatiser tout le bâtiment de manière uniforme.
Le système Samsung Free Joint Multi Premium, souvent désigné par l’abréviation FJM Premium, est conçu pour les installations résidentielles et commerciales légères. Selon la combinaison choisie, cette famille permet de raccorder plusieurs unités intérieures à un seul appareil extérieur. La gamme Premium actuelle peut prendre en charge jusqu’à quatre zones et utilise le réfrigérant R-32. Samsung indique également une capacité de chauffage maintenue à basse température, avec un rendement de chauffage complet annoncé à −15 °C et une production de chaleur toujours disponible à −25 °C.
Pour cette installation, le nombre de zones a été limité à deux afin de répondre précisément aux besoins du bâtiment, sans multiplier inutilement les appareils intérieurs.
Une capacité qui doit être déterminée selon le bâtiment
La puissance d’une thermopompe ne devrait jamais être choisie uniquement selon la superficie totale de la maison. Pour dimensionner correctement une thermopompe double zone, nous analysons notamment :
- la superficie et le volume de chaque zone;
- le nombre de fenêtres et leur orientation;
- la qualité de l’isolation;
- l’étage où se trouvent les pièces;
- les pertes thermiques du bâtiment;
- l’exposition au soleil;
- la présence d’un système de chauffage existant;
- la distance entre les unités intérieures et l’unité extérieure.
La gamme Samsung FJM Premium comprend plusieurs capacités nominales. La puissance exacte de l’appareil installé à Sainte-Thérèse doit être confirmée à partir du numéro de modèle complet et de la plaque signalétique, qui ne sont pas suffisamment lisibles sur la photographie. Nous évitons de déduire une capacité en BTU uniquement à partir des dimensions physiques de l’appareil.
Cette précision est importante. Une thermopompe surdimensionnée peut atteindre rapidement la température demandée, puis effectuer des cycles trop courts. Une unité sous-dimensionnée risque plutôt de fonctionner continuellement sans offrir le confort attendu lors des périodes les plus froides.
Une implantation complexe entre la brique et le garde-corps
L’une des particularités de ce projet était l’emplacement de l’unité extérieure. Le balcon présente une surface relativement étroite, bordée d’un côté par un mur de brique et de l’autre par un garde-corps.
Nous avons positionné la thermopompe de manière à préserver plusieurs éléments essentiels :
La circulation d’air devant le ventilateur
La grande grille frontale doit demeurer dégagée. Le ventilateur doit pouvoir expulser l’air sans rencontrer un obstacle immédiatement devant l’appareil. Un garde-corps trop proche, un écran décoratif mal conçu ou des objets entreposés devant la thermopompe pourraient provoquer une recirculation de l’air et réduire son rendement.
Dans cette installation, la façade de l’unité est orientée vers l’espace ouvert du balcon et la cour arrière. Cette orientation favorise une évacuation efficace de l’air.
L’accès au panneau de service
La partie droite de l’appareil comprend le panneau donnant accès à plusieurs composantes techniques. Nous devons toujours prévoir suffisamment d’espace pour qu’un technicien puisse effectuer les vérifications, l’entretien ou une éventuelle réparation sans devoir démonter le garde-corps ou déplacer complètement la thermopompe.
La protection du revêtement de brique
Les ancrages, le parcours des câbles et le passage des conduites doivent être planifiés pour éviter des dommages inutiles à la maçonnerie. Les ouvertures réalisées dans le mur sont scellées afin de limiter les infiltrations d’eau, d’air et d’insectes.
Pourquoi installer l’unité sur un support en aluminium?
Sur la photographie, l’appareil extérieur repose sur une structure métallique surélevée installée directement sur le balcon. Ce choix est particulièrement important sur une terrasse en bois.
Le support permet de :
- répartir plus uniformément le poids de l’appareil;
- éviter le contact direct du cabinet avec les planches;
- faciliter le drainage sous la thermopompe;
- réduire les risques liés à l’accumulation de feuilles ou de débris;
- conserver un espace sous l’appareil pour l’inspection;
- limiter la transmission directe des vibrations au balcon.
Une thermopompe installée directement sur un plancher de bois peut transmettre un bourdonnement perceptible à l’intérieur de la maison. Les vibrations se propagent parfois par la structure, particulièrement lorsque le balcon est fixé aux solives du bâtiment.
Pour réduire ce phénomène, nous vérifions la rigidité du support, la mise à niveau de l’appareil et la présence de points de contact susceptibles de vibrer. Des éléments antivibratoires appropriés peuvent également être ajoutés selon la structure et le poids de l’unité.
Un dégagement sous l’appareil utile en mode chauffage
Lorsqu’une thermopompe fonctionne en hiver, l’unité extérieure produit de l’eau pendant ses cycles de dégivrage. Cette eau doit pouvoir s’écouler librement.
Sur un balcon, une mauvaise gestion du dégivrage peut entraîner :
- une accumulation de glace sous l’unité;
- une surface glissante;
- un bloc de glace touchant le dessous de l’appareil;
- une dégradation prématurée du bois;
- un écoulement indésirable vers une terrasse ou une entrée située plus bas.
Le support surélevé facilite l’évacuation de l’eau. Toutefois, le propriétaire doit surveiller la zone pendant l’hiver et éviter de bloquer le dessous de la thermopompe avec des boîtes, des meubles, une bâche ou de la neige compactée.
Un parcours de conduites propre et protégé
Les conduites frigorifiques visibles sur ce chantier montent verticalement le long du mur de brique à l’intérieur d’un cache-conduits extérieur. Ce recouvrement joue plusieurs rôles.
Il protège :
- les tuyaux de cuivre isolés;
- le câblage de communication;
- certains raccordements électriques;
- les conduites contre les chocs et les rayons ultraviolets;
- l’isolant contre les oiseaux et les petits animaux.
Le cache-conduits améliore aussi considérablement l’apparence de l’installation. Sur une façade de brique, un parcours vertical droit et bien fixé offre un résultat plus discret que des conduites laissées exposées.
Le rayon des courbes doit être contrôlé afin de ne pas écraser les tuyaux. Les conduites sont ensuite raccordées à l’appareil extérieur, mises sous pression avec de l’azote pour vérifier l’étanchéité, puis mises sous vide avant l’ouverture du réfrigérant contenu dans l’unité.
Un raccordement électrique accessible et sécuritaire
Le sectionneur visible sur le mur permet de couper l’alimentation de la thermopompe à proximité de l’unité extérieure. Son emplacement facilite les interventions techniques et contribue à la sécurité lors de l’entretien.
Le circuit électrique doit être dimensionné selon les données indiquées sur la plaque signalétique de l’appareil, notamment l’intensité minimale du circuit et la protection maximale autorisée. Il ne faut pas choisir le disjoncteur uniquement selon la capacité en BTU.
Dans une installation multizone, le raccordement électrique et la communication entre les appareils doivent également respecter le schéma du fabricant. Une inversion de conducteurs, une mauvaise association entre les ports ou un câblage inadéquat peut provoquer des erreurs de communication ou empêcher certaines zones de fonctionner correctement.
Le fonctionnement particulier d’un système multizone
Une thermopompe double zone offre un contrôle individuel des pièces, mais les deux unités intérieures partagent le même compresseur extérieur. Cela entraîne quelques particularités que nous expliquons aux propriétaires.
Les zones peuvent demander des températures différentes, mais elles doivent généralement fonctionner dans le même mode principal. Une unité intérieure ne peut normalement pas climatiser une pièce pendant que l’autre chauffe simultanément.
La capacité de l’unité extérieure est également répartie entre les zones actives. Lorsqu’une seule unité intérieure fonctionne, le compresseur module selon la demande. Lorsque les deux zones demandent beaucoup de chauffage ou de climatisation, la capacité disponible est distribuée selon la configuration du système.
Cette modulation constitue l’un des principaux avantages de la technologie à vitesse variable. Samsung indique que ses systèmes FJM ajustent le fonctionnement du compresseur afin de maintenir plus précisément la température et de limiter les fluctuations.
Ce que cette installation à Sainte-Thérèse peut apprendre aux propriétaires
Ne pas choisir l’emplacement uniquement pour cacher la thermopompe
Il est fréquent de vouloir dissimuler complètement l’unité extérieure derrière un garde-corps, un écran de bois ou une clôture. Cette approche peut toutefois nuire à la ventilation.
Un appareil extérieur doit disposer d’un volume d’air suffisant autour de sa prise d’air et devant son ventilateur. Un espace visuellement discret n’est pas nécessairement un bon emplacement technique.
Dans ce projet, l’unité demeure visible, mais elle bénéficie d’une position fonctionnelle et accessible. Une installation durable doit toujours privilégier le rendement, l’entretien et la sécurité avant la dissimulation complète de l’équipement.
Éviter les objets entreposés près de l’unité
Un balcon est souvent utilisé pour ranger des meubles, des bacs, des vélos ou des accessoires saisonniers. Après l’installation, il est essentiel de conserver l’espace autour de la thermopompe.
Les erreurs les plus fréquentes comprennent :
- placer un barbecue devant le ventilateur;
- appuyer une chaise contre la grille;
- couvrir l’appareil avec une bâche étanche;
- laisser les feuilles s’accumuler derrière l’unité;
- bloquer le drainage sous le support;
- installer un écran décoratif sans dégagement suffisant.
Une thermopompe extérieure est conçue pour résister aux intempéries. Elle ne doit pas être enveloppée hermétiquement pendant l’hiver.
Vérifier les vibrations avant de terminer le chantier
Une fois le système démarré, nous contrôlons son fonctionnement à différentes vitesses. Une vibration légère au démarrage peut devenir plus perceptible lorsque le compresseur augmente sa puissance.
Sur une structure en bois, nous portons une attention particulière :
- aux pieds du support;
- aux boulons et aux ancrages;
- aux tuyaux touchant la structure;
- au cache-conduits;
- au câblage pouvant frapper le mur;
- aux pièces métalliques insuffisamment serrées.
Cette vérification permet d’éliminer plusieurs sources de bruit avant qu’elles ne deviennent dérangeantes pour les occupants.
L’entretien recommandé pour une thermopompe double zone
Une installation de qualité doit être accompagnée d’un entretien régulier. Les deux unités intérieures possèdent leurs propres filtres. Ces filtres doivent être inspectés et nettoyés selon l’utilisation, la présence d’animaux, la poussière et la saison.
Pour l’unité extérieure, nous recommandons de :
- retirer régulièrement les feuilles autour de la grille;
- maintenir le dessous de l’appareil dégagé;
- vérifier l’accumulation de glace pendant l’hiver;
- ne jamais utiliser d’objet pointu pour retirer la glace;
- surveiller les bruits inhabituels;
- faire inspecter le système lorsque le rendement diminue.
Un entretien CVAC professionnel permet également de vérifier les températures de soufflage, les raccordements électriques, l’état des serpentins, le drainage des unités intérieures et les codes de fonctionnement enregistrés par le système.
Subvention LogisVert : l’admissibilité dépend de la combinaison complète
Une thermopompe Samsung n’est pas automatiquement admissible à une aide financière simplement parce qu’elle appartient à une gamme à haute efficacité. L’admissibilité doit être vérifiée à partir de la combinaison complète des modèles intérieur et extérieur, ainsi que du numéro de référence reconnu par le programme.
Hydro-Québec indique actuellement qu’une thermopompe admissible au programme LogisVert peut recevoir une aide calculée à raison de 120 $ par 1 000 BTU/h de capacité de chauffage à −8 °C. Le montant dépend donc de la performance certifiée du système à basse température, et non seulement de sa capacité nominale de climatisation.
Avant la signature d’un contrat, nous vérifions notamment :
- le modèle exact de l’appareil extérieur;
- les modèles des deux unités intérieures;
- la combinaison certifiée;
- la capacité de chauffage reconnue à −8 °C;
- la présence du système dans la liste applicable;
- les documents exigés pour la demande.
Hydro-Québec recommande elle-même de vérifier l’admissibilité de la thermopompe dans son outil officiel avant l’achat.
L’approche AirGreen pour une installation multizone durable
Chez AirGreen, nous ne considérons pas une installation CVAC comme terminée lorsque l’appareil est simplement fixé et mis en marche. Nous examinons l’ensemble du projet : la distribution du confort, l’emplacement des unités, la structure du bâtiment, le bruit, le drainage, l’électricité, l’entretien futur et la présentation visuelle.
Cette installation d’une thermopompe double zone Samsung Premium FJM à Sainte-Thérèse illustre l’importance de ces détails. L’unité extérieure a été intégrée dans un espace limité sans bloquer le passage principal du balcon. Le support métallique maintient l’appareil au-dessus du plancher de bois, le parcours des conduites demeure ordonné et le sectionneur électrique reste facilement accessible.
La même rigueur s’applique à nos projets de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Chaque bâtiment présente ses propres contraintes. Une maison en brique, un condominium, un duplex, une résidence à étages ou une propriété avec balcon ne demandent pas la même stratégie d’installation.
Le choix d’une thermopompe Samsung performante constitue une partie du projet. Son dimensionnement, son emplacement et la qualité de son installation déterminent ensuite le confort réel que les occupants pourront obtenir année après année.
