Installation d’une thermopompe multizone triple zone HITACHI airHome Multi à Laval-des-Rapides, Laval

Une intégration intérieure minutieuse dans une maison au plafond ornemental

À Laval-des-Rapides, nous avons réalisé une installation de thermopompe multizone triple zone HITACHI airHome Multi destinée à améliorer le confort de trois secteurs distincts de la propriété avec une seule unité extérieure. Le projet se démarquait par une contrainte architecturale immédiatement visible sur la photo : l’une des unités murales devait être installée dans une pièce ancienne présentant un plafond travaillé, des moulures prononcées et un espace mural restreint au-dessus d’une ouverture intérieure.

Ce genre de configuration exige beaucoup plus qu’un simple choix d’emplacement. L’unité doit pouvoir diffuser l’air efficacement sans nuire à l’ouverture de la porte, sans masquer inutilement les éléments décoratifs et sans créer un parcours de conduites disgracieux. Nous devons aussi conserver les dégagements nécessaires au-dessus et autour de l’appareil afin de permettre l’admission d’air, le retrait des filtres et les interventions futures d’entretien CVAC.

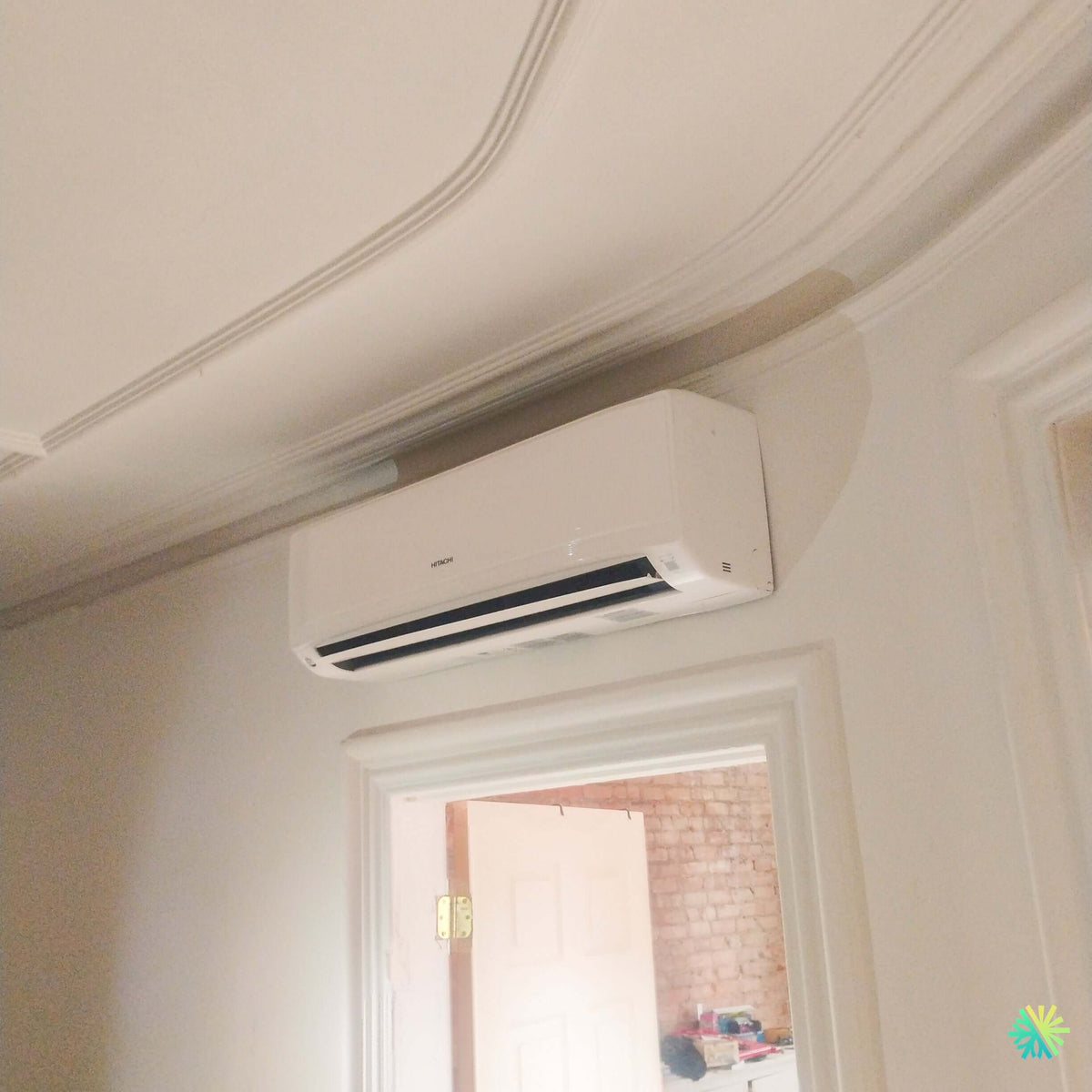

La photo montre une unité intérieure HITACHI installée au-dessus d’une porte, près d’un angle de mur. Le plafond comporte des moulures qui réduisent l’espace vertical disponible. Nous avons donc positionné l’appareil avec précision afin de conserver une hauteur suffisante au-dessus de la porte tout en évitant de le rapprocher excessivement du plafond.

Le parcours des conduites est dirigé vers le côté droit de l’unité, puis dissimulé dans un cache-tuyaux vertical suivant l’angle du mur. Cette solution limite l’impact visuel dans une pièce où les détails architecturaux sont particulièrement présents.

Pourquoi une thermopompe triple zone était pertinente pour cette propriété

Une thermopompe multizone triple zone relie trois unités intérieures à une seule unité extérieure. Chaque unité dessert une zone spécifique, ce qui permet d’ajuster le confort selon les besoins réels de chaque pièce ou de chaque étage.

Dans une propriété de Laval-des-Rapides comportant plusieurs pièces fermées, des hauteurs de plafond variables ou des rénovations réalisées à différentes époques, il peut être difficile d’obtenir une température uniforme avec un seul appareil mural. La chaleur ne se distribue pas automatiquement à travers les portes, les corridors et les changements de niveau.

La configuration triple zone permet notamment de traiter séparément :

• une aire de vie principale;
• une chambre ou un bureau;
• une pièce située à un autre étage;
• un agrandissement;
• une zone plus exposée au soleil;
• une pièce éloignée du système de chauffage existant.

Chaque unité intérieure compatible avec la plateforme HITACHI airHome Multi peut être réglée individuellement. Les occupants peuvent modifier la température, la vitesse de ventilation et plusieurs autres paramètres d’une zone sans imposer exactement les mêmes réglages aux deux autres. Certaines unités peuvent être arrêtées pendant que les autres demeurent en fonction.

Il faut toutefois respecter le principe de fonctionnement commun aux systèmes multizones. En été, l’ensemble fonctionne en mode climatisation; les unités intérieures peuvent alors être réglées en climatisation, en déshumidification ou en ventilation. En hiver, le système fonctionne en chauffage; les unités intérieures peuvent être réglées en chauffage ou en ventilation. Une zone ne peut donc pas être chauffée activement pendant qu’une autre est climatisée par la même unité extérieure.

Une installation au-dessus d’une porte : une solution compacte, mais exigeante

L’espace au-dessus d’une porte est parfois le meilleur emplacement pour un climatiseur mural lorsque les autres murs sont occupés par des fenêtres, des meubles, des œuvres, des bibliothèques ou des éléments décoratifs.

Cette solution peut cependant devenir problématique si elle est choisie sans analyse. L’appareil doit être installé suffisamment haut pour ne pas gêner le passage, mais il ne doit pas être collé au plafond. Son volet de diffusion doit pouvoir s’ouvrir librement et diriger l’air vers la pièce plutôt que directement dans l’encadrement de la porte.

Sur ce projet, plusieurs éléments ont dû être coordonnés :

• la largeur de l’unité intérieure;
• la hauteur de l’encadrement;
• la proximité de la moulure du plafond;
• l’angle du mur situé à droite;
• le parcours du drain;
• le passage des conduites frigorifiques;
• l’accès au panneau avant;
• la direction principale du jet d’air.

L’unité a été centrée de manière fonctionnelle au-dessus de l’ouverture, sans chercher à suivre uniquement l’axe esthétique de la porte. En installation CVAC, la symétrie parfaite n’est pas toujours le critère prioritaire. Nous devons d’abord assurer le dégagement, le drainage, la circulation d’air et l’accès au service.

La particularité du plafond ornemental

Les moulures visibles au plafond ajoutent du caractère à la pièce, mais elles compliquent le travail. Une unité murale doit aspirer l’air par sa partie supérieure. Si elle est trop rapprochée d’une corniche ou d’une moulure profonde, le débit d’air peut être limité.

Nous devons aussi éviter de détériorer inutilement les détails existants. Les trous, les ancrages et la sortie des conduites sont donc positionnés avec une grande précision.

La moulure suit plusieurs courbes et changements de niveau. Une pose approximative aurait pu produire un résultat visuellement déséquilibré ou forcer l’appareil à être installé trop bas. Nous avons plutôt utilisé l’espace disponible entre l’encadrement et le plafond en tenant compte de la forme réelle des éléments décoratifs.

Cette attention est particulièrement importante dans les logements anciens de Laval et Montréal, où les plafonds peuvent comporter des corniches en plâtre, des rosaces, des moulures ajoutées lors de rénovations antérieures ou des surfaces qui ne sont pas parfaitement droites.

Un cache-tuyaux adapté à l’angle de la pièce

Le cache-tuyaux visible à droite de l’unité suit le mur jusqu’au plafond, puis se prolonge dans l’angle. Il sert à protéger et à dissimuler plusieurs composantes :

• les deux conduites frigorifiques;
• l’isolant thermique;
• le câble de communication;
• l’alimentation de l’unité intérieure selon la configuration;
• le drain de condensat.

Dans une installation intérieure, le cache-tuyaux ne remplit pas uniquement une fonction esthétique. Il protège l’isolant contre les chocs, limite les risques d’écrasement et facilite l’inspection du parcours lors d’une intervention.

L’angle de la pièce constituait ici un passage logique, mais il fallait composer avec la moulure. Le raccord supérieur a été ajusté pour conserver un parcours continu malgré la géométrie particulière du plafond.

Une erreur fréquente consiste à forcer le cache-tuyaux contre une moulure irrégulière, ce qui laisse des ouvertures visibles ou crée des tensions dans les pièces de finition. Nous adaptons plutôt le tracé au bâtiment, avec des transitions qui demeurent accessibles.

L’importance du drainage dans cette position

En mode climatisation, l’unité intérieure retire de l’humidité de l’air. Cette eau est recueillie dans un bac, puis évacuée par un drain.

Lorsque l’unité est située au-dessus d’une porte, toute erreur de pente peut devenir rapidement visible. Un drain mal positionné peut provoquer :

• un écoulement à l’intérieur;
• des traces sur le mur ou l’encadrement;
• une accumulation d’eau dans le bac;
• des bruits de gargouillement;
• des odeurs;
• un arrêt de protection selon le type d’installation.

Nous accordons donc une attention particulière à la pente du drain sur tout son parcours. Lorsqu’un drainage gravitaire continu est impossible, une pompe à condensat peut être envisagée, mais un drainage naturel demeure préférable lorsqu’il peut être réalisé correctement.

La photo ne permet pas de confirmer le parcours complet du drain au-delà du cache-tuyaux. Elle montre cependant que le départ des conduites a été regroupé du côté droit, ce qui permet de coordonner le circuit frigorifique et l’évacuation de condensat dans une même finition.

Une plateforme HITACHI conçue pour plusieurs types de zones intérieures

La gamme HITACHI airHome Multi couvre des unités extérieures de 18 000 à 42 000 BTU/h pouvant alimenter de deux à cinq unités intérieures. Elle utilise la technologie Inverter et le réfrigérant R32. La brochure du fabricant indique une efficacité pouvant atteindre un TRÉS2 de 23,0 et un CPSC2-5 de 7,85 selon la combinaison choisie.

Pour une configuration triple zone, la plateforme correspondante présentée dans la documentation est la RAM-G24N3HAA, prévue pour trois raccordements intérieurs.

La photo ne montre pas l’étiquette de l’unité extérieure ni les modèles précis des trois unités intérieures. Nous ne pouvons donc pas confirmer la combinaison exacte installée uniquement à partir de l’image. La documentation permet toutefois de décrire les caractéristiques techniques de la plateforme triple zone de la série.

Capacité et rendement de la plateforme triple zone

La RAM-G24N3HAA possède une capacité nominale de climatisation de 24 000 BTU/h et une capacité nominale de chauffage de 24 000 BTU/h. Selon le type de combinaison, sa capacité de climatisation peut moduler à l’intérieur d’une plage allant approximativement de 7 000 à 28 000 BTU/h, tandis que la capacité de chauffage peut atteindre jusqu’à 26 200 BTU/h.

Dans une configuration sans conduits, la documentation indique notamment :

• un TRÉ2 de 12,5;
• un TRÉS2 de 22,0;
• un CPSC2 de 9,5 en région 4;
• un CPSC2 de 7,8 en région 5;
• un COP de 3,5 à 8 °C;
• une capacité maximale de chauffage de 18 500 BTU/h à -15 °C;
• une capacité maximale de chauffage de 13 000 BTU/h à -20 °C.

Ces valeurs montrent pourquoi une thermopompe ne doit pas être évaluée uniquement par sa capacité nominale. À mesure que la température extérieure diminue, la puissance disponible change. Le système de chauffage existant doit donc être pris en compte lorsque nous analysons les besoins lors des périodes très froides.

Fonctionnement jusqu’à -20 °C

Le fabricant indique une plage de fonctionnement en chauffage allant jusqu’à -20 °C pour cette série. La plage de climatisation s’étend de -10 °C à 46 °C.

Pour une propriété de Laval-des-Rapides, cette capacité de fonctionnement à basse température permet d’utiliser la thermopompe pendant une large portion de la saison de chauffage. Elle ne signifie cependant pas que l’appareil fournit sa capacité nominale complète à -20 °C.

Nous évaluons donc :

• les pertes thermiques de chaque zone;
• l’isolation du bâtiment;
• la superficie desservie;
• le type de fenêtres;
• l’exposition aux vents;
• le chauffage d’appoint disponible;
• les habitudes d’occupation;
• le niveau de confort attendu.

Cette analyse est essentielle dans un système triple zone, car les trois unités intérieures partagent la capacité disponible de l’unité extérieure.

Trois zones ne signifient pas trois fois la capacité nominale

Une erreur fréquente consiste à croire qu’une unité extérieure de 24 000 BTU/h raccordée à trois unités intérieures de 9 000 BTU/h produira automatiquement 27 000 BTU/h en tout temps.

Dans un système multizone, les capacités intérieures admissibles peuvent dépasser la capacité nominale extérieure dans certaines combinaisons prévues par le fabricant. La thermopompe répartit alors sa puissance selon la demande. Si une seule zone demande peu de chauffage, le système peut moduler à basse vitesse. Si les trois zones demandent simultanément leur capacité maximale, l’unité extérieure distribue la puissance disponible.

Le dimensionnement doit donc être réalisé à l’échelle du bâtiment et non uniquement pièce par pièce. Chez AirGreen, nous vérifions la combinaison complète avant l’installation afin d’éviter un déséquilibre entre une grande zone très exigeante et deux petites zones secondaires.

Plusieurs types d’unités intérieures compatibles

La série airHome Multi permet de combiner plusieurs formats d’unités :

• airHome 400, murale;
• airHome 650, murale avec fonctions intelligentes;
• airHome Floor, console de plancher;
• airHome Mini Cassette, unité de plafond à quatre voies;
• airHome Gainable, unité dissimulée raccordée à de courts conduits.

Les capacités disponibles s’étendent généralement de 7 000 à 24 000 BTU/h selon le modèle intérieur.

Dans cette installation à Laval-des-Rapides, l’unité visible est de type mural. Ce choix est logique pour une pièce où l’espace technique au plafond est limité et où une unité gainable aurait nécessité des travaux plus invasifs.

Dans d’autres zones de la même maison, le choix pourrait être différent. Une console de plancher peut convenir à une pièce mansardée; une mini-cassette peut être utilisée dans une aire ouverte; une unité gainable peut être dissimulée dans un faux plafond.

Niveau sonore des unités murales

Le niveau sonore dépend de la série, de la capacité et de la vitesse du ventilateur. Les unités murales airHome 650 présentées dans la brochure peuvent descendre jusqu’à environ 27 dB(A), tandis que plusieurs unités airHome 400 descendent jusqu’à environ 29 dB(A).

Ce niveau de fonctionnement est particulièrement intéressant pour les chambres, les bureaux et les pièces où les occupants souhaitent limiter le bruit mécanique.

Le positionnement influence également le confort acoustique. Une unité placée directement face à un lit ou à un poste de travail peut être ressentie davantage, même à basse vitesse. Nous analysons donc l’orientation du volet et la disposition du mobilier avant de fixer l’appareil.

Les fonctions de qualité de l’air

Selon l’unité intérieure sélectionnée, le système peut intégrer différentes fonctions :

• filtre à charbon actif PM2.5;
• filtre ViroSense S;
• technologie FrostWash;
• fonction Mold Guard;
• capteur de fuite de réfrigérant R32.

La fonction FrostWash utilise un procédé de gel et de fonte pour aider à retirer des contaminants accumulés sur le serpentin. La fonction Mold Guard fait circuler l’air pendant environ 60 minutes après la climatisation ou la déshumidification afin de sécher les composants internes.

Ces fonctions peuvent réduire l’accumulation d’humidité, mais elles ne remplacent pas le nettoyage périodique des filtres ni l’entretien en profondeur de la turbine et du bac de condensat.

Capteur de fuite de réfrigérant R32

Les unités intérieures compatibles intègrent un capteur permettant d’émettre une alerte en cas de fuite de réfrigérant. Selon la configuration, l’alarme peut provenir directement de l’unité intérieure ou d’un ensemble récepteur optionnel. Un contrôleur mural airPoint Room H700 peut aussi fournir une alerte supplémentaire.

La présence de ce capteur ne dispense pas d’une installation frigorifique rigoureuse. Les raccords doivent être préparés, serrés et vérifiés selon les procédures du fabricant.

Les étapes invisibles qui déterminent la qualité du projet

Une fois les unités intérieures fixées et les conduites raccordées, plusieurs opérations essentielles doivent encore être effectuées.

Vérification des raccords frigorifiques

Chaque unité intérieure comporte des raccords qui doivent être préparés avec soin. Un mauvais évasement ou un serrage incorrect peut provoquer une fuite lente difficile à détecter au départ.

Essai d’étanchéité

Le circuit doit être mis à l’épreuve selon la méthode appropriée afin de confirmer l’absence de fuite avant la mise en service.

Tirage au vide

Le vide retire l’air et l’humidité des conduites. Cette étape protège l’huile du compresseur et contribue à la fiabilité du système.

Vérification des drains

Chaque zone possède son propre drain de condensat. Nous vérifions l’écoulement avant de refermer complètement les caches.

Mise en marche des trois zones

Nous faisons fonctionner les unités, vérifions leurs communications avec l’unité extérieure et contrôlons leur réponse aux commandes.

Explication aux occupants

Nous expliquons notamment :

• comment sélectionner le bon mode;
• pourquoi les zones doivent partager le même mode général;
• comment nettoyer les filtres;
• comment orienter les volets;
• comment utiliser les vitesses de ventilation;
• quand demander un entretien.

Contraintes de tuyauterie du modèle triple zone

Pour le modèle RAM-G24N3HAA, la documentation indique :

• une longueur totale maximale de tuyauterie de 200 pieds;
• une hauteur totale maximale de 66 pieds;
• une longueur maximale de 82 pieds par unité intérieure;
• une longueur minimale de 16 pieds;
• un dénivelé maximal de 16 pieds entre les unités intérieures.

L’unité extérieure comporte trois raccordements de liquide de 1/4 po et trois raccordements de gaz de 3/8 po.

Ces limites offrent une certaine flexibilité dans une maison à plusieurs étages, mais elles doivent être vérifiées dès la planification. Une unité intérieure peut sembler bien placée dans une pièce tout en imposant un parcours frigorifique trop complexe vers l’extérieur.

Données électriques de la plateforme triple zone

Le modèle RAM-G24N3HAA fonctionne à 208-230 V, monophasé, 60 Hz. La fiche technique indique une ampacité minimale de circuit de 19 A et une protection maximale contre les surintensités de 35 A.

Ces valeurs concernent le modèle décrit dans la brochure. L’étiquette signalétique de l’équipement réellement installé demeure la référence finale sur le chantier.

Nous vérifions notamment :

• la capacité du panneau;
• le calibre des conducteurs;
• le disjoncteur requis;
• la présence d’un sectionneur extérieur;
• le cheminement du câblage;
• la conformité des raccordements.

Les erreurs à éviter dans une installation intérieure aussi serrée

Placer l’unité trop près du plafond

Une distance insuffisante au-dessus de l’appareil peut restreindre l’admission d’air et compliquer le retrait des filtres.

Négliger l’ouverture de la porte

Le volet, la porte ou les moulures ne doivent pas entrer en conflit lors de l’utilisation.

Choisir l’emplacement uniquement pour cacher les conduites

Le parcours doit être discret, mais la qualité de diffusion de l’air demeure prioritaire.

Installer l’appareil sans vérifier le mur

Les montants, la maçonnerie, les anciennes réparations et les conduits existants doivent être localisés avant le perçage.

Forcer le cache-tuyaux contre les moulures

Une finition rigide mal ajustée peut se déformer ou laisser des ouvertures visibles.

Diriger le jet d’air directement vers une zone occupée

Un courant d’air constant sur un lit, un fauteuil ou un bureau peut devenir inconfortable.

Sous-dimensionner la grande zone pour favoriser les petites

Dans un système triple zone, la répartition des capacités doit refléter les charges réelles du bâtiment.

Une installation qui respecte le caractère de la pièce

L’unité visible sur la photo est intégrée dans un espace complexe sans masquer les principales moulures ni empiéter sur l’encadrement de la porte. Le cache-tuyaux suit l’angle de la pièce, ce qui limite sa présence visuelle.

Le résultat demeure clairement identifiable comme une installation mécanique, mais il est organisé et cohérent avec les contraintes existantes. Dans les propriétés anciennes de Laval-des-Rapides, il est rarement possible de rendre toutes les composantes invisibles sans entreprendre des travaux majeurs. Notre objectif est donc de trouver un équilibre entre :

• la performance;
• la facilité d’entretien;
• la qualité du drainage;
• la protection des conduites;
• l’intégration visuelle;
• la préservation des détails architecturaux.

Trois zones de confort avec une seule unité extérieure

Cette installation de thermopompe multizone triple zone HITACHI airHome Multi à Laval-des-Rapides permet de traiter trois secteurs de façon indépendante tout en limitant le nombre d’équipements à l’extérieur.

L’unité murale visible illustre bien le niveau de précision nécessaire lorsque l’espace est restreint. La porte, le plafond ornemental, les moulures et l’angle du mur ont tous influencé l’emplacement final.

Chez AirGreen, nous appliquons la même rigueur à nos installations de thermopompe multizone, de climatiseur mural, de système central et à nos services d’entretien CVAC à Laval-des-Rapides, Laval, Montréal, Longueuil, sur la Rive-Nord et sur la Rive-Sud.

Une bonne thermopompe ne se résume pas à sa marque ou à son nombre de BTU. Sa performance dépend de la combinaison choisie, de la charge de chaque zone, du parcours des conduites, du drainage, de la qualité des raccordements et de la précision de l’installation intérieure.
