Une installation triple zone pensée pour un logement urbain lumineux à Outremont
Cette installation de thermopompe multizone triple zone HITACHI airHome Multi à Outremont a été réalisée dans un espace résidentiel où chaque détail de positionnement avait son importance. La photographie montre l’une des unités intérieures murales installées dans une pièce lumineuse, à proximité d’une porte donnant accès à un balcon ou à une terrasse extérieure.
L’appareil a été fixé dans la partie supérieure du mur, à une hauteur qui favorise la circulation de l’air dans la pièce tout en conservant l’espace habitable entièrement dégagé. Dans un secteur dense comme Outremont, où les propriétés peuvent comporter plusieurs étages, des pièces fermées et peu d’espace extérieur disponible, une thermopompe multizone constitue souvent une solution pertinente pour répartir le chauffage et la climatisation sans multiplier les groupes extérieurs.
Le système retenu est une configuration triple zone : une seule unité extérieure alimente trois unités intérieures distinctes. Chaque zone peut recevoir une unité adaptée à sa superficie et à son usage, qu’il s’agisse d’un salon, d’une chambre, d’un bureau, d’une aire ouverte ou d’un étage séparé.

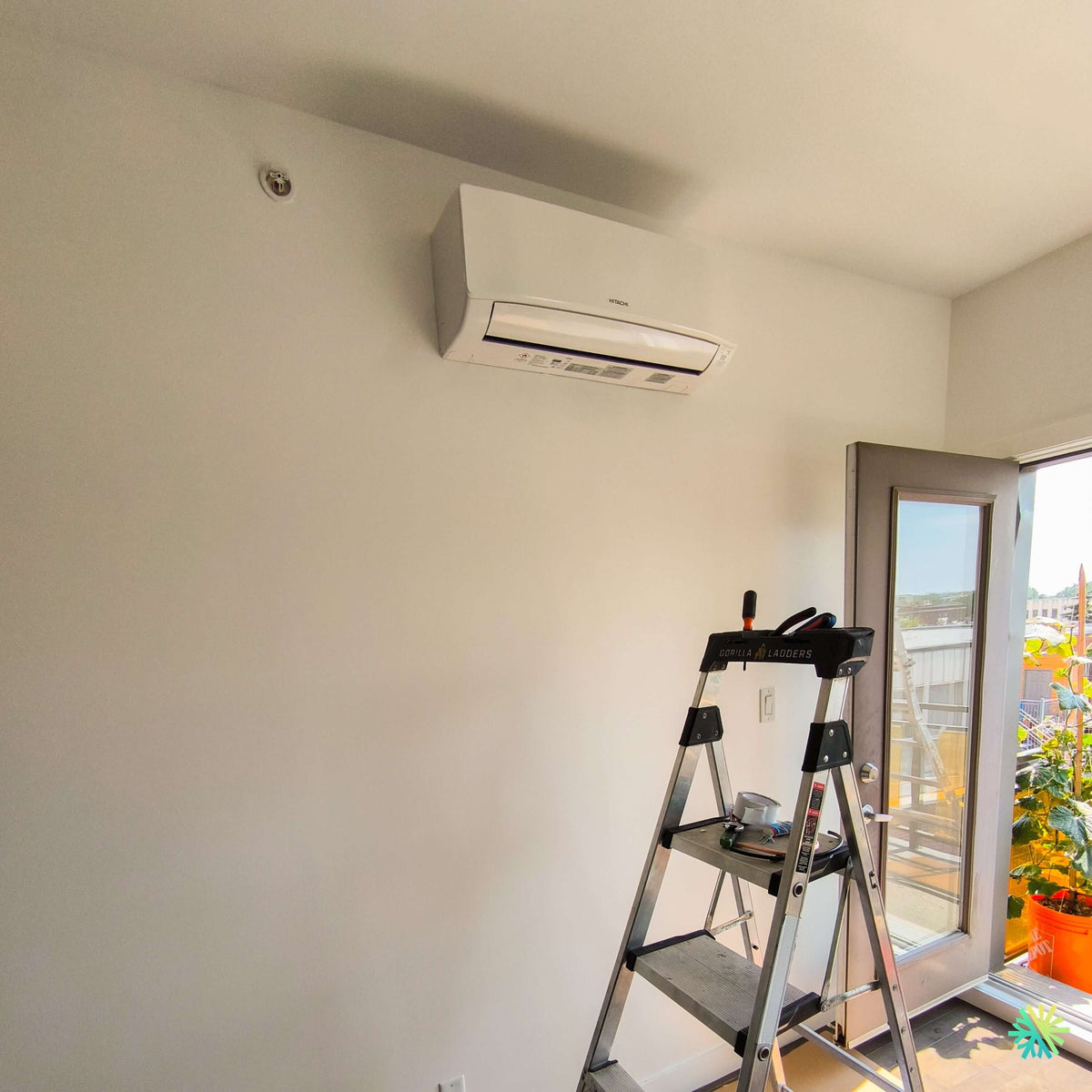

Sur la photo, l’échelle encore en place et les outils visibles indiquent une installation récemment complétée ou en phase de vérification finale. L’unité murale HITACHI est installée près du plafond, mais suffisamment dégagée pour permettre l’aspiration de l’air par le dessus, l’ouverture du panneau avant et l’entretien des filtres.
Pourquoi une thermopompe triple zone convenait-elle à cette propriété d’Outremont?
Les logements et maisons d’Outremont présentent souvent une architecture différente de celle d’une construction récente entièrement ouverte. Les pièces peuvent être séparées par des murs porteurs, des corridors, des portes ou des cages d’escalier. Dans ce contexte, une seule unité murale située dans une pièce centrale ne suffit pas toujours à distribuer l’air uniformément.
Une configuration triple zone permet de traiter les espaces les plus importants directement, plutôt que d’espérer que l’air chaud ou froid circule naturellement d’une pièce à l’autre.
Les trois zones peuvent, par exemple, être réparties entre :
- une aire de vie principale;
- une chambre à coucher;
- un bureau ou une autre pièce fermée;
- un étage supérieur;
- un sous-sol aménagé;
- une extension ou une partie arrière du logement.
Chaque unité intérieure possède son propre point de consigne, sa vitesse de ventilation et ses réglages. Une pièce peut être maintenue à une température différente d’une autre, et une unité peut être arrêtée lorsque sa zone n’est pas utilisée.
Il demeure toutefois essentiel de comprendre le fonctionnement commun du système. Les trois unités intérieures partagent le même mode général. En période estivale, elles fonctionnent en climatisation, en déshumidification ou en ventilation. En période hivernale, elles fonctionnent en chauffage ou en ventilation. Une unité ne peut pas chauffer pendant qu’une autre climatise simultanément.
Cette limite n’empêche pas le contrôle individuel des températures, mais elle doit être expliquée clairement avant toute installation CVAC multizone.
Une unité murale installée près d’une porte extérieure
L’emplacement visible sur la photo présente plusieurs particularités intéressantes.
L’unité est installée sur un mur adjacent à une porte vitrée. Cette position peut être avantageuse lorsque la porte et la fenestration créent une zone de gains solaires en été ou de pertes thermiques en hiver.
L’air conditionné peut être distribué vers l’intérieur de la pièce plutôt que directement contre la vitre. L’emplacement permet aussi d’éviter d’occuper le mur principal avec une unité trop basse ou placée dans un secteur destiné au mobilier.
Le positionnement d’une thermopompe murale à proximité d’une porte extérieure exige néanmoins plusieurs vérifications.
Éviter les courants d’air directs
L’appareil ne doit pas souffler directement sur un fauteuil, un lit ou un poste de travail. Même lorsque la température de l’air est adéquate, un jet continu peut être inconfortable.
Dans cette installation, l’unité est placée haut sur le mur, ce qui permet au flux d’air de parcourir davantage de distance avant d’atteindre la zone occupée.
Tenir compte des ouvertures fréquentes de la porte
Une porte de balcon ouverte régulièrement introduit rapidement de l’air chaud et humide en été ou de l’air froid en hiver. La proximité de l’unité ne remplace pas l’étanchéité de la porte, mais elle peut aider à compenser plus rapidement les variations lorsque celle-ci est refermée.
Préserver les dégagements autour de l’appareil
L’appareil doit conserver suffisamment d’espace au-dessus et sur les côtés pour aspirer l’air correctement. Le panneau frontal doit aussi pouvoir s’ouvrir pour accéder aux filtres.
La photographie montre une installation haute, sans obstacle immédiat devant la sortie d’air.
Le choix de la hauteur : un détail technique et non esthétique seulement
Une unité murale installée trop basse occupe inutilement un mur et peut souffler directement sur les occupants. Une unité installée trop près du plafond peut, à l’inverse, manquer d’air ou devenir difficile à entretenir.
La hauteur doit donc équilibrer plusieurs besoins :
- la circulation de l’air;
- l’accès aux filtres;
- le dégagement supérieur;
- la pente du drain;
- la position de la plaque murale;
- le parcours des conduites;
- la finition intérieure;
- la disposition future des meubles.
Dans le cas d’Outremont, le mur était dégagé et offrait une zone supérieure appropriée pour l’appareil. La porte extérieure située à droite limitait certains emplacements possibles, mais elle permettait aussi d’orienter le souffle vers le centre de la pièce.
Une finition intérieure sobre
L’unité murale HITACHI possède un boîtier blanc qui s’intègre naturellement au mur clair. L’absence de cache-tuyaux visible dans la pièce suggère que les raccordements passent directement à travers le mur ou suivent un parcours dissimulé derrière l’appareil.
Cette finition réduit l’impact visuel dans un espace résidentiel où l’esthétique compte. Dans plusieurs projets à Outremont et Montréal, les propriétaires souhaitent profiter d’une solution de chauffage et de climatisation sans transformer la pièce en espace technique.
Une installation propre exige notamment :
- un percement bien positionné derrière l’unité;
- une plaque de fixation parfaitement alignée;
- des conduites préparées sans déformer le boîtier;
- un drain de condensation incliné correctement;
- une sortie de câble discrète;
- une vérification complète avant la fermeture finale.
Une unité murale bien installée doit sembler faire partie de la pièce, même si un important travail technique se trouve derrière son boîtier.
Le modèle triple zone de la gamme HITACHI airHome Multi
Dans la documentation HITACHI, le modèle extérieur associé à trois connexions intérieures est le RAM-G24N3HAA. Il s’agit d’une unité extérieure d’une capacité nominale de 24 000 BTU/h en climatisation et de 24 000 BTU/h en chauffage.
La photographie montre uniquement l’une des unités intérieures. Le numéro de modèle de l’unité extérieure n’est donc pas visible et ne peut pas être confirmé à partir de l’image seule. Le RAM-G24N3HAA demeure toutefois le modèle triple connexion présenté dans la brochure de la gamme.
Pour une configuration sans conduits, les données publiées comprennent :
- une capacité nominale de climatisation de 24 000 BTU/h;
- une plage de climatisation de 7 000 à 28 000 BTU/h;
- une capacité nominale de chauffage de 24 000 BTU/h;
- une plage de chauffage de 9 000 à 26 200 BTU/h;
- un rendement allant jusqu’à 22,0 TRÉS2;
- un CPSC2 pouvant atteindre 9,5 en région 4 et 7,8 en région 5;
- un COP de 3,5 à 8 °C;
- un fonctionnement en chauffage jusqu’à -20 °C;
- une capacité maximale de chauffage de 18 500 BTU/h à -15 °C;
- une capacité maximale de chauffage de 13 000 BTU/h à -20 °C;
- un réfrigérant R32;
- un niveau sonore extérieur annoncé de 54 dB(A).
La documentation indique également une alimentation de 208-230 V monophasée, une ampacité minimale de circuit de 19 A et une protection maximale contre les surintensités de 35 A. Les valeurs figurant sur la plaque signalétique de l’appareil réellement installé demeurent toujours prioritaires.
Trois unités intérieures adaptées à trois besoins différents
Une installation triple zone ne signifie pas nécessairement que les trois unités intérieures ont la même capacité.
La gamme HITACHI airHome Multi permet différentes combinaisons, sous réserve des capacités autorisées par le fabricant. Une petite chambre peut recevoir une unité de moindre capacité, tandis qu’une aire ouverte plus grande peut nécessiter une unité plus importante.
La sélection doit être basée sur les charges réelles de chaque espace, notamment :
- la superficie;
- la hauteur du plafond;
- le nombre de fenêtres;
- l’orientation au soleil;
- l’isolation;
- la proximité d’un balcon;
- le nombre d’occupants;
- la présence d’appareils générant de la chaleur;
- la fréquence d’utilisation de la pièce.
Additionner simplement la superficie totale du logement puis diviser le résultat en trois ne constitue pas une méthode fiable.
Dans une propriété d’Outremont, une pièce orientée plein sud avec une grande porte vitrée peut avoir des besoins de climatisation très différents d’une chambre intérieure située du côté nord.
Plusieurs formats d’unités intérieures disponibles
La gamme airHome Multi peut être combinée à plusieurs types d’unités intérieures.
Unités murales airHome 400 et airHome 650
Les unités murales sont souvent les plus pratiques dans les logements existants. Elles demandent moins de travaux que les unités gainables et offrent différentes capacités.
La série airHome 650 peut notamment intégrer un détecteur de mouvement destiné à réduire la consommation lorsque la pièce est inoccupée.
Console airHome Floor
La console installée près du plancher peut convenir à une pièce où l’espace mural supérieur est limité par des fenêtres, des poutres ou un plafond incliné.
Mini cassette
La mini cassette distribue l’air dans quatre directions et peut convenir à une grande aire ouverte. Elle exige toutefois un espace suffisant dans le plafond ainsi qu’un accès d’entretien.
Unité gainable
L’unité gainable permet une installation plus discrète, avec des grilles visibles plutôt qu’un appareil mural. Elle nécessite cependant des conduits, un retour d’air et un espace mécanique approprié.
La photo d’Outremont montre une unité murale, un choix logique dans une pièce déjà aménagée où nous voulions limiter l’ampleur des travaux.
La technologie Inverter dans une installation triple zone
La technologie Inverter ajuste la vitesse du compresseur selon la demande. Cette capacité de modulation est particulièrement utile avec trois zones, puisque les besoins ne sont pas constants.
Une seule unité intérieure peut fonctionner pendant une partie de la journée, puis deux ou trois zones peuvent demander de la climatisation simultanément. Le compresseur adapte alors sa production dans les limites du système.
Cette modulation contribue à :
- maintenir une température plus stable;
- limiter les démarrages fréquents;
- réduire le bruit lorsque la demande est faible;
- ajuster la consommation à l’utilisation réelle;
- améliorer le confort dans chaque zone.
Il faut toutefois comprendre que la capacité totale de l’unité extérieure est partagée entre les unités intérieures actives. Chaque unité ne dispose pas automatiquement de sa pleine capacité nominale lorsque les trois zones fonctionnent au maximum.
Performance en chauffage à Outremont
Le fabricant indique un fonctionnement en chauffage jusqu’à -20 °C pour la gamme airHome Multi. Cette donnée décrit la limite de fonctionnement, mais elle ne signifie pas que l’appareil conserve sa capacité nominale complète lorsque la température atteint -20 °C.
Pour le modèle triple zone RAM-G24N3HAA, la capacité maximale publiée est d’environ :
- 18 500 BTU/h à -15 °C;
- 13 000 BTU/h à -20 °C.
Cette baisse doit être prise en compte dans le dimensionnement. Pour un projet à Outremont, nous devons vérifier si le système sera utilisé comme principale source de chauffage ou en complément de plinthes électriques, d’une fournaise ou d’un autre système existant.
Un calcul de charge permet de comparer les pertes de chaleur du logement à la capacité réellement disponible lors des journées froides.
La présence d’un chauffage d’appoint demeure souvent recommandée pour couvrir les pointes hivernales, même lorsque la thermopompe assure la majorité du chauffage saisonnier.
Le drainage des condensats près d’un balcon
L’emplacement près d’une porte extérieure peut faciliter le passage des conduites, mais il oblige aussi à bien planifier l’évacuation de l’eau.
En climatisation, l’unité intérieure retire l’humidité de l’air. Cette eau doit être dirigée vers un drain avec une pente continue, sans remontée ni section écrasée.
Une mauvaise évacuation peut provoquer :
- des gouttes sous l’unité;
- une accumulation dans le bac;
- un débordement sur le mur;
- des odeurs;
- des bruits de ruissellement;
- des dommages à la finition intérieure.
Lorsque le drain débouche près d’un balcon, il faut également éviter que l’eau s’écoule dans une zone de passage, sur un étage inférieur ou contre une surface sensible.
Longueurs de tuyauterie du système triple zone
La documentation du RAM-G24N3HAA indique notamment :
- une longueur totale maximale de tuyauterie de 200 pi;
- une longueur maximale de 82 pi entre les unités;
- une hauteur totale maximale de 66 pi;
- une longueur totale minimale de 16 pi;
- un dénivelé maximal de 16 pi entre les unités intérieures;
- trois raccordements de liquide de 1/4 po;
- trois raccordements de gaz de 3/8 po.
Dans une installation urbaine, les longueurs peuvent augmenter rapidement si l’unité extérieure est placée sur un toit, un balcon éloigné ou une façade arrière. Il est donc essentiel de planifier les trois parcours avant de confirmer l’emplacement final de chaque appareil intérieur.
Réfrigérant R32 et capteur de fuite
La gamme HITACHI airHome Multi utilise le réfrigérant R32. Selon la brochure, les unités intérieures compatibles intègrent un capteur de fuite pouvant déclencher une alerte visuelle ou sonore selon le modèle et les accessoires.
Cette fonction ne remplace pas les procédures d’installation. Chaque circuit doit être préparé et testé soigneusement.
Une mise en service complète comprend notamment :
- la vérification des diamètres de tuyauterie;
- la préparation des évasements;
- le serrage au couple recommandé;
- l’essai d’étanchéité;
- la mise sous vide;
- la vérification des longueurs;
- l’ajustement de la charge lorsque requis;
- le test des trois unités intérieures;
- la vérification du drainage;
- la confirmation des communications entre les appareils.
Avec trois circuits distincts, la qualité de chaque raccordement devient particulièrement importante.
Qualité de l’air et entretien de l’unité intérieure
Selon le modèle installé, la gamme peut offrir différentes fonctions liées à la qualité de l’air et à la propreté interne.
FrostWash
La technologie FrostWash utilise un cycle de gel et de fonte afin d’aider à détacher les contaminants présents sur le serpentin.
Elle peut contribuer à maintenir le débit d’air et l’efficacité de l’échangeur, mais elle ne remplace pas un nettoyage complet de la turbine, du bac de drainage et des filtres.
Mold Guard
La fonction Mold Guard aide à sécher les composantes internes après une période de climatisation ou de déshumidification. La documentation indique un cycle d’environ 60 minutes.
Cette fonction peut limiter l’humidité résiduelle, mais un entretien CVAC périodique demeure nécessaire.
Filtration
Selon la série d’unité intérieure, le système peut utiliser un filtre à charbon actif PM2.5 ou un filtre ViroSense S. Les caractéristiques exactes doivent être confirmées pour le modèle installé.
L’accès aux filtres dans une installation en hauteur
La photo montre une unité placée relativement haut. Cette position favorise la diffusion de l’air, mais elle exige une méthode d’entretien sécuritaire.
Le propriétaire doit pouvoir ouvrir le panneau frontal, retirer les filtres et les nettoyer sans s’appuyer sur un meuble instable. Une petite échelle appropriée peut être nécessaire.
Les filtres devraient être inspectés régulièrement, particulièrement :
- durant les périodes de forte utilisation;
- après des travaux de rénovation;
- en présence d’animaux;
- lorsque la poussière s’accumule rapidement;
- si le débit d’air semble diminuer;
- si l’unité devient plus bruyante.
Une unité intérieure encrassée peut réduire le confort, augmenter la consommation et favoriser l’accumulation d’humidité.
Une installation multizone adaptée aux contraintes d’Outremont
Les erreurs à éviter lors d’un projet triple zone
Installer les trois unités selon la symétrie plutôt que selon les besoins
Chaque pièce doit être évaluée individuellement. Les emplacements les plus esthétiques ne sont pas toujours les meilleurs pour la distribution d’air.
Positionner une unité trop près du plafond
Le dégagement supérieur doit respecter les instructions du fabricant afin de préserver l’aspiration d’air et l’accès aux filtres.
Souffler directement vers un lit ou un divan
L’orientation du flux influence le confort autant que la température affichée.
Négliger l’impact des portes fermées
Une unité dans un corridor ne traitera pas efficacement une chambre dont la porte reste fermée.
Oublier que la capacité est partagée
Les trois unités intérieures utilisent la capacité d’une seule unité extérieure.
Confondre les réglages séparés avec des modes opposés
Les zones peuvent avoir des températures différentes, mais elles doivent fonctionner dans le même mode général.
Choisir l’unité extérieure sans vérifier les combinaisons certifiées
La somme des capacités intérieures, les modèles raccordés et les performances doivent respecter les configurations reconnues par le fabricant.
Admissibilité aux aides financières
La brochure indique que la gamme airHome Multi est admissible à la plupart des incitatifs provinciaux pour thermopompes.
Cette mention ne garantit pas qu’une combinaison précise recevra automatiquement une aide financière. L’admissibilité peut dépendre :
- du numéro AHRI ou de la référence énergétique;
- de la combinaison exacte des appareils;
- du rendement certifié;
- de la capacité à basse température;
- du type de bâtiment;
- du système de chauffage existant;
- de la date des travaux;
- des preuves de paiement;
- des documents exigés par le programme.
Les critères doivent donc être vérifiés au moment de préparer le projet.
Garanties présentées pour la gamme HITACHI
La documentation indique une garantie standard de sept ans sur le compresseur et de cinq ans sur les pièces.
Une garantie prolongée de dix ans sur le compresseur et les pièces est présentée pour les installations résidentielles admissibles, avec enregistrement en ligne requis.
Une protection améliorée peut également aller jusqu’à douze ans sur le compresseur, dix ans sur les pièces et dix ans sur la main-d’œuvre, sous réserve de l’achat d’une mise à niveau et du respect des conditions applicables.
Après l’installation, il est important de conserver :
- la facture;
- les numéros de modèle;
- les numéros de série;
- la date de mise en service;
- la confirmation d’enregistrement;
- les documents de garantie;
- les renseignements sur les trois unités intérieures.
Une réalisation AirGreen axée sur la précision
Cette installation de thermopompe triple zone HITACHI airHome Multi à Outremont illustre l’importance du positionnement intérieur dans un projet multizone.
L’unité visible a été installée dans la partie supérieure du mur, près d’une porte extérieure, tout en conservant un espace dégagé devant la sortie d’air. La finition est sobre, les conduites ne sont pas visibles dans la pièce et l’appareil s’intègre à l’architecture existante.
Derrière cette apparence simple se trouvent plusieurs décisions techniques : choix de la hauteur, vérification de la structure, pente du drain, passage frigorifique, orientation du souffle et accès futur pour l’entretien.
Chez AirGreen, nous appliquons cette même attention à nos projets à Outremont, Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Une installation multizone réussie doit répondre aux besoins de chaque pièce, respecter les limites du fabricant et demeurer pratique longtemps après le départ de l’équipe d’installation.
Dans ce projet, la thermopompe HITACHI airHome Multi permet de réunir trois zones de confort autour d’un seul groupe extérieur, tout en conservant un contrôle individuel dans chaque espace et une intégration intérieure adaptée à un logement urbain.
