Une installation en hauteur où l’accès, la sécurité et la précision comptaient autant que la performance de la thermopompe
Installer une thermopompe murale ne consiste pas toujours à déposer une unité extérieure au niveau du sol et à percer directement derrière l’unité intérieure. À Saint-Jacques-le-Mineur, cette installation d’une ELIOS EMC a demandé une organisation beaucoup plus poussée, notamment en raison de l’emplacement élevé choisi pour certains travaux extérieurs.

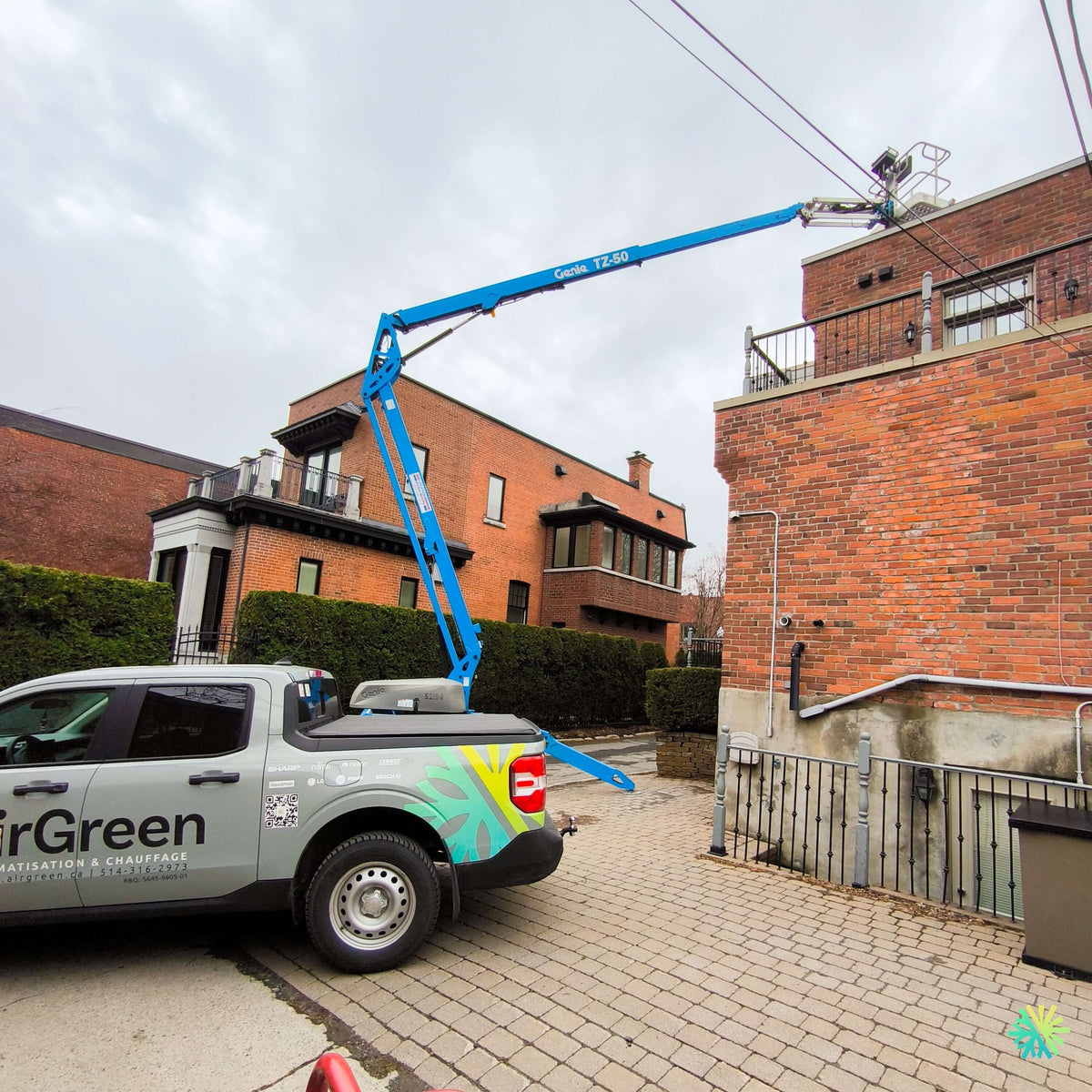

La photo du chantier montre clairement l’élément central de cette intervention : une nacelle articulée Genie TZ-50, déployée jusqu’à la partie supérieure du bâtiment. Ce type d’équipement permet à nos techniciens d’accéder à une toiture, à un mur en hauteur ou à une zone difficilement atteignable avec une simple échelle. La présence de fils aériens à proximité augmentait également le niveau de préparation requis.
Dans ce contexte, notre travail ne se limitait pas au raccordement frigorifique. Nous devions coordonner l’accès, positionner la nacelle sur une surface stable, conserver une distance sécuritaire avec les obstacles environnants et réaliser chaque étape sans endommager la maçonnerie, les garde-corps, la toiture ou les aménagements extérieurs.
Le résultat : une installation CVAC pensée pour durer, avec une thermopompe adaptée au climat québécois et un chantier exécuté en tenant compte des contraintes réelles du bâtiment.
Pourquoi une nacelle articulée était-elle nécessaire?
L’utilisation d’une nacelle représente un coût et une préparation supplémentaires, mais elle devient parfois la méthode la plus sécuritaire et la plus efficace. Sur cette installation, le bras articulé permettait d’atteindre la partie supérieure du bâtiment tout en contournant les volumes architecturaux et les espaces restreints au sol.
Une telle intervention peut être nécessaire lorsque :
- l’unité extérieure doit être installée sur une toiture ou une structure élevée;
- la trajectoire des conduites frigorifiques passe près du sommet du bâtiment;
- la façade ne permet pas l’installation sécuritaire d’un échafaudage;
- l’utilisation d’une longue échelle serait instable ou imprécise;
- les travaux exigent les deux mains du technicien pendant une période prolongée;
- des obstacles empêchent un accès direct depuis le sol.
Dans une installation de thermopompe murale à Saint-Jacques-le-Mineur, nous évaluons toujours la méthode d’accès avant le début du chantier. L’objectif n’est pas uniquement d’atteindre l’emplacement : il faut pouvoir y travailler correctement, manipuler les outils, protéger les conduites et vérifier les raccordements dans des conditions sécuritaires.
Une planification adaptée aux fils aériens et à l’environnement du bâtiment
Les fils visibles à proximité de la nacelle imposaient une vigilance particulière. Avant le déploiement du bras, il fallait déterminer la zone de travail, l’angle d’approche et l’amplitude nécessaire pour atteindre la partie supérieure du bâtiment sans effectuer de mouvement improvisé.
Le positionnement au sol était tout aussi important. Les stabilisateurs de la nacelle devaient être déployés sur une surface suffisamment ferme et dégagée. La camionnette AirGreen, les accès au bâtiment et les éléments paysagers devaient aussi demeurer protégés pendant l’intervention.
Ce type de chantier illustre pourquoi une estimation sérieuse doit tenir compte de bien plus que la puissance nominale de la thermopompe. Les principaux facteurs comprennent notamment :
- la hauteur réelle de l’installation;
- la longueur de la tuyauterie;
- le chemin du drain de condensation;
- la disponibilité d’une alimentation électrique adéquate;
- la présence de lignes aériennes;
- l’espace nécessaire pour une nacelle;
- la protection de la brique, de la toiture et des finitions existantes;
- l’accessibilité future pour l’entretien CVAC.
Une thermopompe peut être techniquement performante, mais son rendement et sa fiabilité dépendent aussi de la qualité de son installation.
La série ELIOS EMC : une thermopompe murale conçue pour le chauffage québécois
La ELIOS EMC est une thermopompe murale sans conduits offerte en plusieurs capacités nominales, soit 9 000, 12 000, 18 000, 24 000 et 33 000 BTU. La capacité exacte doit être choisie en fonction de la superficie, de la configuration des pièces, du niveau d’isolation, de l’exposition au soleil et des pertes thermiques du bâtiment.
Nous évitons de sélectionner une thermopompe uniquement selon la superficie approximative. Deux propriétés de dimensions semblables à Saint-Jacques-le-Mineur peuvent exiger des capacités différentes selon leur fenestration, leur année de construction, leur orientation et la circulation de l’air entre les pièces.
La documentation du fabricant indique que la série EMC utilise le réfrigérant R454B, qu’elle est homologuée ENERGY STAR 6.1 et ENERGY STAR climat froid, et qu’elle peut fonctionner en chauffage jusqu’à une température extérieure de -30 °C. Selon la capacité choisie, son efficacité peut atteindre 26,0 TRÉS2/SEER2 et 10,1 CPSC2/HSPF2.
Une capacité de chauffage maintenue lorsque la température baisse
Une thermopompe installée au Québec doit être évaluée principalement pour son comportement en hiver. La température nominale inscrite sur une fiche technique ne raconte pas toute l’histoire. Il faut examiner la capacité réellement disponible lorsque le mercure descend, la modulation du compresseur et le fonctionnement du dégivrage.
La technologie Heat+ de la ELIOS EMC est conçue pour les conditions froides. Selon la brochure du fabricant, la série peut fournir jusqu’à 100 % de sa capacité nominale de chauffage à -15 °C, tout en maintenant un coefficient de performance utile jusqu’à -30 °C.
Cette caractéristique est importante pour les propriétaires qui souhaitent réduire l’utilisation de plinthes électriques ou d’une autre source de chauffage auxiliaire. Elle ne signifie toutefois pas qu’un chauffage d’appoint est inutile dans tous les bâtiments. La stratégie appropriée dépend toujours des pertes thermiques, de la capacité sélectionnée et de la distribution de la chaleur à l’intérieur.
Une modulation Inverter plus stable
La technologie Inverter Drive permet au compresseur d’ajuster sa vitesse plutôt que de fonctionner uniquement à pleine puissance avant de s’arrêter complètement. La série EMC offre un contrôle de fréquence du compresseur par incréments fins, ce qui favorise une température intérieure plus stable.
Dans la pratique, cette modulation contribue à :
- réduire les cycles de démarrage et d’arrêt;
- limiter les variations brusques de température;
- améliorer le confort pendant les périodes moins froides;
- adapter la consommation à la demande réelle;
- maintenir un fonctionnement plus régulier.
Le dimensionnement demeure néanmoins essentiel. Une unité surdimensionnée peut atteindre la température demandée trop rapidement et réduire la qualité de la déshumidification estivale. Une unité trop petite risque plutôt de fonctionner continuellement sans satisfaire pleinement les besoins lors des périodes les plus froides.
Un bac à condensat chauffé pour limiter l’accumulation de glace
En mode chauffage, une unité extérieure produit de l’eau pendant ses cycles de dégivrage. Cette eau doit pouvoir s’écouler sans former une masse de glace sous l’appareil ou autour de sa base.
La ELIOS EMC est équipée d’un bac à condensat chauffé. Cette fonction aide à limiter l’accumulation de glace et à maintenir un drainage plus efficace pendant l’hiver. Le choix du support et de la hauteur de l’unité extérieure reste néanmoins important.
Lors d’une installation sur une toiture ou une structure élevée, nous portons une attention particulière à la stabilité du support, au dégagement sous l’appareil et à la direction de l’eau de dégivrage. L’eau ne doit pas s’écouler vers un passage, une porte, une terrasse ou un endroit où elle pourrait provoquer une accumulation dangereuse.
Une tuyauterie différente selon la capacité choisie
Les dimensions des conduites frigorifiques ne sont pas identiques pour toutes les versions de la série EMC. D’après les spécifications du fabricant :
- les modèles de 9 000 et 12 000 BTU utilisent des conduites de 1/4 po et 3/8 po;
- le modèle de 18 000 BTU utilise des conduites de 1/4 po et 1/2 po;
- le modèle de 24 000 BTU utilise des conduites de 3/8 po et 5/8 po;
- le modèle de 33 000 BTU utilise des conduites de 3/8 po et 3/4 po.
Cette distinction est particulièrement importante lors du remplacement d’une ancienne thermopompe. Une tuyauterie existante ne doit pas être réutilisée automatiquement. Son diamètre, son état, sa propreté, sa longueur et sa compatibilité avec le nouvel équipement doivent être vérifiés.
Sur une installation en hauteur, une erreur de dimensionnement ou un raccordement déficient devient plus coûteux à corriger, puisque l’accès peut exiger une nouvelle mobilisation de la nacelle. Nous accordons donc une attention particulière aux raccords évasés, au serrage, à l’épreuve d’étanchéité et à la mise sous vide.
Une mise sous vide qui ne doit jamais être précipitée
Une fois les conduites installées, le circuit frigorifique doit être vérifié avant la libération du réfrigérant préchargé dans l’unité extérieure. Une mise sous vide adéquate sert à retirer l’air et l’humidité présents dans les conduites.
L’humidité résiduelle peut compromettre le fonctionnement du système, contaminer l’huile du compresseur et contribuer à des problèmes à long terme. Cette étape doit être réalisée avec des instruments appropriés et confirmée par une mesure, plutôt que par une durée approximative.
Nous vérifions également l’étanchéité des raccords et la stabilité du vide. Sur une thermopompe utilisant le R454B, les procédures, outils et pratiques de travail doivent être adaptés au réfrigérant et aux exigences du fabricant.
Qualité de l’air, filtration et entretien de l’unité intérieure
La ELIOS EMC comprend un système de filtration à deux niveaux. Le premier filtre aide à retenir la poussière, le pollen et les poils d’animaux, tandis que le second utilise un élément au charbon pour contribuer à l’absorption de certains contaminants et odeurs.
La fonction de nettoyage actif aide aussi à limiter l’humidité résiduelle sur le serpentin intérieur. Elle ne remplace toutefois pas l’entretien périodique.
Pour conserver un débit d’air adéquat, nous recommandons de :
- nettoyer les filtres régulièrement;
- surveiller la présence de poussière sur la roue du ventilateur;
- ne pas obstruer l’entrée ou la sortie d’air;
- faire inspecter l’unité lorsque des odeurs, des bruits ou une baisse de rendement apparaissent;
- prévoir un nettoyage approfondi lorsque l’accumulation interne devient importante.
Une unité murale sale peut continuer à fonctionner tout en distribuant moins d’air. Le propriétaire peut alors croire que la thermopompe manque de capacité, alors que le problème provient du débit d’air réduit.
Des fonctions utiles pour les résidences occupées à temps partiel
La série EMC offre un mode de protection contre le gel maintenant une consigne d’environ 8 °C. Cette fonction peut être pertinente pour une résidence secondaire, un logement temporairement vacant ou une propriété où l’on souhaite conserver une température minimale sans chauffer à une consigne normale.
Elle comprend également un redémarrage automatique après une panne de courant, un mode silencieux, un mode « Ne pas déranger », une détection locale de la température et une compatibilité possible avec certaines commandes murales ou interfaces de thermostat.
Les options de contrôle doivent être confirmées selon la configuration choisie. La brochure mentionne notamment un contrôleur compatible KJRSAALW1 ainsi qu’un thermostat tactile ST1S42RW1, dont la connexion Wi-Fi nécessite des accessoires additionnels.
Les erreurs à éviter lors d’une installation de thermopompe en hauteur
Une installation complexe ne pardonne pas l’improvisation. Parmi les erreurs que nous cherchons à éviter :
Choisir l’emplacement uniquement pour l’apparence
L’unité extérieure doit rester accessible pour l’entretien et le dépannage. Un emplacement très discret peut devenir problématique s’il empêche le retrait des panneaux ou impose une nacelle pour chaque intervention mineure.
Négliger l’évacuation de l’eau de dégivrage
Sur une toiture, l’eau doit être dirigée de façon à ne pas endommager le revêtement, provoquer des infiltrations ou créer une plaque de glace près d’un accès.
Installer des conduites sans protection suffisante
Les conduites frigorifiques, le câblage et le drain doivent être soutenus et protégés contre les intempéries, les mouvements et les contacts avec les surfaces abrasives.
Sous-estimer la proximité des fils aériens
L’accès mécanique doit être planifié avant l’arrivée au chantier. Une nacelle mal positionnée peut rendre le travail impossible ou créer un risque évitable.
Choisir la capacité uniquement selon le prix
Une thermopompe moins coûteuse, mais mal dimensionnée, peut entraîner un confort inégal, une consommation décevante et une utilisation excessive du chauffage auxiliaire.
Une installation AirGreen pensée pour le bâtiment, pas seulement pour la machine
Cette installation d’une thermopompe murale ELIOS EMC à Saint-Jacques-le-Mineur démontre l’importance d’adapter notre méthode au bâtiment. La nacelle articulée, l’accès en hauteur, les fils aériens et la configuration de la façade exigeaient une exécution structurée.
Chez AirGreen, nous intervenons pour des projets résidentiels et commerciaux à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Chaque chantier est évalué selon ses propres contraintes : puissance requise, parcours des conduites, alimentation électrique, évacuation du condensat, bruit, accès et entretien futur.
Une bonne installation doit permettre à la thermopompe de fonctionner selon ses capacités réelles, mais aussi faciliter son utilisation pendant de nombreuses années. C’est cette combinaison entre sélection technique, préparation du chantier et qualité d’exécution qui fait la différence.
Les outils du chantier
Deux repères rapides avec de vrais chiffres : ce que coûte la chaleur, et ce que vos appareils actuels représentent en BTU/h.
Conversion : 1 W = 3,412 BTU/h. Une indication, pas un calcul de charge : les plinthes et les fournaises sont souvent plus fortes que le besoin réel, et elles peuvent rester en appoint. AirGreen valide la capacité sur place.
Le déroulement du chantier
Les grandes étapes d’un chantier de ce type chez AirGreen. Chaque maison a ses particularités : l’estimation les fait ressortir.
On regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
Le modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
Planchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
Un seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
Posée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
Raccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
Un circuit dédié et un sectionneur accessible près de l’unité extérieure.
Essai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
Télécommande, modes, filtres : on vous montre l’essentiel avant de partir.
- L’estimation sur placeOn regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
- La soumissionLe modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
- La préparationPlanchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
- Le passage muralUn seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
- L’unité extérieurePosée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
- Lignes, câble et drainRaccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
- L’électricitéUn circuit dédié et un sectionneur accessible près de l’unité extérieure.
- Essais et mise en serviceEssai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
- Les explicationsTélécommande, modes, filtres : on vous montre l’essentiel avant de partir.
Ce qu’on regarde sur un chantier comme celui-ci
Chaque numéro est un point qu’on vérifie sur place. Basculez entre l’été et l’hiver pour voir l’air et la chaleur circuler.
En été, l’unité extérieure rejette dehors la chaleur de la maison.
Illustration générique de ce type d’installation, pas un relevé de ce chantier. Touchez un numéro.
Fixée de niveau sur une plaque murale, assez haut pour que l’air couvre la pièce, avec assez d’espace autour pour sortir les filtres facilement.
Les lignes frigorifiques, le câble de communication et le drain traversent le mur par un seul percement, scellé contre l’eau, l’air froid et les insectes.
Deux tuyaux de cuivre isolés relient les deux unités. À l’extérieur, une goulotte peut les protéger du soleil, des chocs et des intempéries.
Un interrupteur de coupure près de l’unité extérieure permet de l’isoler en sécurité pour l’entretien. Il doit rester accessible en tout temps.
Le compresseur et le ventilateur. En chauffage, elle capte la chaleur de l’air extérieur, même en hiver, et la transfère à l’intérieur.
Au sol ou au mur, il garde l’unité au-dessus de la neige accumulée. Elle reste dégagée et l’eau de dégivrage peut s’écouler.
Le ventilateur doit souffler sans obstacle. Un rangement, une clôture ou un mur trop près, et le rendement baisse pendant que le bruit monte.
Votre maison est-elle prête ?
Cochez ce qui s’applique chez vous. Un « non » n’est pas un refus : c’est ce qu’on règle lors de l’estimation.
Les bons réflexes, une fois l’appareil en place
Six gestes simples pour que l’appareil dure. Votre liste reste sur cet appareil.
Quoi faire, saison par saison
Trois gestes par saison, pour cet appareil. Ils prennent quelques minutes et évitent bien des appels.
- Nettoyer les filtres de l’unité intérieure.
- Dégager l’unité extérieure des feuilles et des débris laissés par l’hiver.
- Essayer la climatisation avant les premières chaleurs.
- Nettoyer les filtres plus souvent quand l’appareil roule beaucoup.
- Garder la végétation loin de l’unité extérieure.
- Vérifier qu’aucune eau ne coule de l’unité intérieure.
- Ramasser les feuilles autour de l’unité extérieure.
- Essayer le chauffage avant les premiers froids.
- Planifier l’entretien périodique avant l’hiver.
- Garder la neige loin du support et du devant de l’unité.
- Laisser l’appareil dégivrer : c’est normal.
- Ne jamais frapper la glace sur les ailettes ; appelez-nous si l’unité reste prise.
Les bonnes pages, au bon moment
Quatre affirmations, vraies ou fausses ?
Tout se joue sur des détails que vous venez de voir.
1. En chauffage, l’unité extérieure peut produire de l’eau.
Pendant les cycles de dégivrage. Cette eau doit pouvoir s’écouler sans former de glace.
2. On choisit la capacité avec une simple règle de pieds carrés.
Fenêtres, isolation, orientation et usage de la pièce comptent. La capacité se choisit sur place.
3. Une multizone relie plusieurs têtes intérieures à un seul condenseur.
Une tête par pièce, toutes branchées sur le même condenseur. Chaque pièce garde sa température.
4. Le sectionneur peut être caché derrière les meubles de terrasse.
Il doit rester accessible : c’est lui qui coupe l’appareil pour l’entretien.
