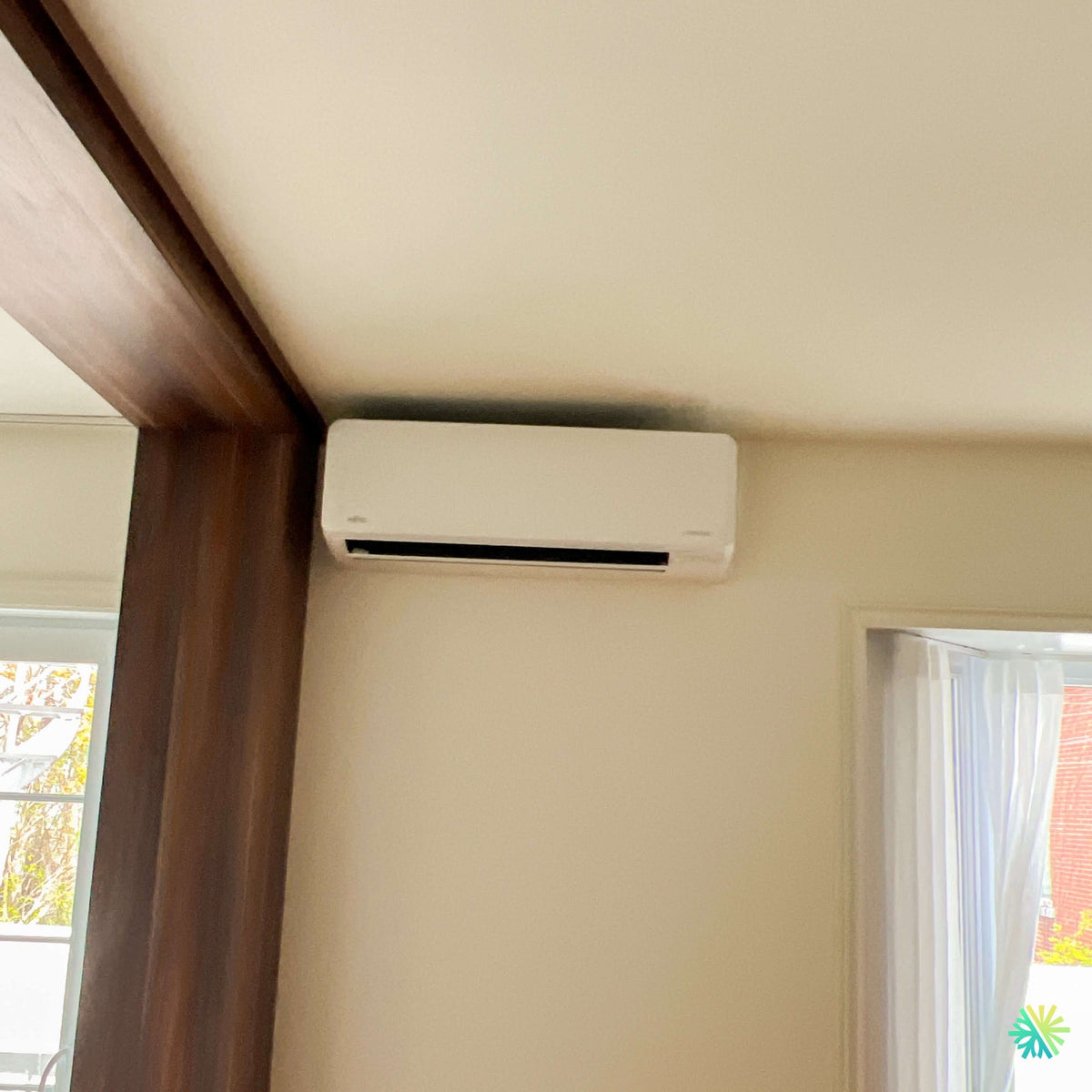

Installation d’une thermopompe murale Fujitsu à Saint-Mathias-sur-Richelieu sur la Rive-Sud

Une installation murale Fujitsu intégrée dans une pièce où chaque centimètre de dégagement comptait

À Saint-Mathias-sur-Richelieu, sur la Rive-Sud de Montréal, nous avons réalisé une installation qui illustre très bien un aspect parfois sous-estimé lors du choix d’une thermopompe murale : l’emplacement de l’unité intérieure compte presque autant que la machine elle-même.

Sur cette installation, l’unité murale Fujitsu devait être intégrée dans une pièce présentant plusieurs contraintes architecturales visibles : une poutre de bois massive, un plafond relativement rapproché de l’emplacement disponible, une ouverture de porte à proximité ainsi qu’un espace mural limité. Le résultat devait être propre, discret et, surtout, permettre à l’appareil de distribuer efficacement l’air dans la zone habitable.

Plutôt que de considérer simplement un mur vide et d’y fixer l’unité, nous avons évalué la manière dont celle-ci allait s’intégrer à l’architecture existante. La photo de l’installation montre précisément ce travail : la thermopompe est placée très haut sur le mur, à côté de la poutre, tout en conservant les dégagements nécessaires autour du boîtier pour que l’appareil puisse fonctionner correctement.

Pourquoi installer une thermopompe murale aussi haut?

Une thermopompe murale Fujitsu aspire généralement l’air ambiant par la partie supérieure de son unité intérieure avant de le traiter et de le redistribuer dans la pièce par son volet inférieur.

L’emplacement choisi doit donc permettre :

• une circulation suffisante de l’air au-dessus de l’appareil;
• une diffusion dégagée à l’avant;
• l’ouverture normale du volet motorisé;
• l’accès aux filtres pour l’entretien;
• une installation stable et de niveau;
• le passage adéquat des conduites frigorifiques, du câblage et du drain de condensat.

Dans cette résidence de Saint-Mathias-sur-Richelieu, le défi consistait à profiter de la partie supérieure du mur sans que la poutre adjacente compromette l’installation.

Le positionnement final permet également d’éviter de sacrifier une portion importante du mur à hauteur des occupants. Dans une pièce comportant plusieurs ouvertures et éléments architecturaux, cette façon de travailler contribue à préserver l’espace utilisable tout en donnant à la thermopompe une position favorable pour la distribution de l’air.

La poutre de bois : une contrainte qui change la planification

La grande poutre visible à gauche de l’unité n’est pas un détail esthétique sans conséquence. Dans une installation CVAC, ce type d’élément peut fortement influencer le trajet des conduites et la position de l’évaporateur.

Avant la fixation d’une unité murale, nous devons notamment déterminer ce qui se trouve derrière le revêtement :

Structure du mur

Une plaque de montage de thermopompe doit être solidement fixée. Le poids de l’unité intérieure n’est pas énorme comparativement à celui du compresseur extérieur, mais une fixation approximative peut provoquer des vibrations, des bruits ou un mauvais alignement.

Position des éléments porteurs

Une poutre ne doit évidemment pas être traitée comme une simple cloison que l’on peut modifier librement. Nous adaptons le passage des conduites aux éléments existants plutôt que de compromettre la structure pour simplifier l’installation.

Sortie des conduites

Les conduites frigorifiques en cuivre, le câble de communication et le drain doivent quitter l’unité selon un trajet techniquement logique. Selon l’emplacement de l’unité extérieure, elles peuvent sortir directement derrière la machine ou suivre temporairement un parcours intérieur ou extérieur protégé par une finition appropriée.

Drainage de la condensation

En mode climatisation, l’unité intérieure produit de l’eau de condensation. Un mauvais drainage peut éventuellement entraîner des écoulements à l’intérieur, des marques sur le mur ou des problèmes d’humidité.

Chez AirGreen, nous portons donc une attention particulière à la pente du drain lorsque nous planifions une installation de thermopompe murale à Montréal, Laval, Longueuil, sur la Rive Nord ou sur la Rive Sud.

Une finition qui respecte le caractère de la pièce

Dans cette installation, l’unité Fujitsu blanche contraste volontairement peu avec le mur clair. Malgré la présence d’une poutre de bois foncée très imposante, l’appareil reste relativement discret.

C’est un facteur important pour de nombreux propriétaires. Une thermopompe murale est un appareil technique qui restera visible pendant de nombreuses années. Quelques centimètres de différence dans son positionnement peuvent modifier complètement l’apparence d’une pièce.

Nous cherchons donc habituellement un compromis entre trois priorités :

1. la performance de la thermopompe;
2. la faisabilité technique de l’installation;
3. l’intégration visuelle dans la résidence.

Une installation qui paraît simple une fois terminée peut avoir nécessité beaucoup plus de réflexion que ne le laisse croire le résultat final.

Pourquoi Fujitsu est souvent envisagé pour les installations résidentielles au Québec

Les thermopompes murales Fujitsu occupent une place bien connue dans le marché résidentiel québécois. La marque propose différentes séries et plusieurs capacités adaptées à des applications allant d’une pièce individuelle à des espaces beaucoup plus importants.

Il est toutefois essentiel de distinguer la marque du modèle précis.

À partir de la photographie de cette installation, nous pouvons identifier une unité intérieure Fujitsu, mais le numéro de modèle ainsi que sa capacité exacte en BTU ne sont pas suffisamment lisibles pour être confirmés sans risque d'erreur. Nous préférons toujours éviter d’attribuer arbitrairement une capacité, un rendement SEER2 ou une température minimale de fonctionnement à un appareil lorsqu’une plaque signalétique ou une référence exacte n’est pas disponible.

Cette distinction est particulièrement importante lorsqu’un propriétaire compare :

• la capacité nominale en BTU/h;
• le rendement SEER2 en climatisation;
• le rendement HSPF2 en chauffage;
• la capacité de chauffage à basse température;
• le niveau sonore;
• le réfrigérant utilisé;
• la certification ENERGY STAR;
• l’admissibilité éventuelle à une aide financière.

Deux unités Fujitsu qui semblent relativement similaires extérieurement peuvent avoir des caractéristiques techniques différentes.

Le dimensionnement : plus gros ne signifie pas nécessairement meilleur

Une erreur fréquente consiste à choisir une thermopompe uniquement selon la superficie de la maison.

Le nombre de pieds carrés constitue une information utile, mais il ne suffit pas pour effectuer un dimensionnement sérieux.

Nous devons également prendre en considération :

• l’isolation du bâtiment;
• la superficie et l’orientation des fenêtres;
• la hauteur des plafonds;
• l’exposition au soleil;
• le nombre d’étages;
• la configuration des pièces;
• la circulation naturelle de l’air;
• les pertes de chaleur;
• la présence d’autres systèmes de chauffage;
• la position envisageable de l’unité intérieure.

Cette installation de Saint-Mathias-sur-Richelieu constitue justement un bon exemple. Le comportement de l’air est influencé par les ouvertures de la pièce, la poutre et la position élevée de la thermopompe. Une recommandation fondée uniquement sur une formule rapide de BTU par pied carré négligerait ces éléments.

Le risque d’un appareil surdimensionné

Une thermopompe beaucoup trop grosse peut atteindre rapidement la température demandée sans fonctionner assez longtemps pour maintenir les meilleures conditions de confort et de déshumidification.

Le risque d’un appareil sous-dimensionné

À l’inverse, une thermopompe insuffisante devra travailler davantage et pourrait avoir de la difficulté à satisfaire les besoins du bâtiment lors des périodes de températures plus exigeantes.

Le choix doit donc être adapté au bâtiment réel, pas seulement à un chiffre théorique.

Ce projet à Saint-Mathias-sur-Richelieu montre ce que nous vérifions avant chaque installation CVAC

L’unité intérieure ne devrait pas être placée simplement là où elle « entre »

Dans certaines maisons, le propriétaire nous indique un emplacement qu’il trouve idéal visuellement. Très souvent, cet emplacement fonctionne parfaitement. Dans d’autres cas, nous devons proposer une légère modification.

Nous vérifions notamment si l’air soufflé risque d’être immédiatement bloqué par :

• une poutre;
• une armoire;
• une cloison;
• un meuble très haut;
• un rideau;
• une porte;
• une configuration architecturale particulière.

Sur l’installation photographiée à Saint-Mathias-sur-Richelieu, nous avons utilisé la portion disponible entre l’élément de structure et l’ouverture adjacente. Cette intégration permet de garder l’appareil dégagé tout en utilisant une surface qui aurait peu servi autrement.

Le dégagement au plafond mérite une attention particulière

Une unité murale installée près du plafond doit conserver l’espace nécessaire pour l’entrée d’air et l’entretien.

Installer l’appareil le plus haut possible sans tenir compte des spécifications du fabricant est une mauvaise pratique.

Nous consultons les exigences du modèle concerné afin de respecter ses dégagements. Le boîtier doit également pouvoir être ouvert correctement lorsque vient le moment de retirer ou nettoyer les filtres.

Cette considération devient encore plus importante lorsque le plafond n’est pas parfaitement uniforme ou lorsqu’une poutre, une moulure ou un changement de niveau réduit localement l’espace disponible.

L’entretien futur doit être prévu dès le premier jour

Une thermopompe peut être magnifiquement installée et devenir néanmoins problématique si personne n’a réfléchi à son entretien.

Les filtres de l’unité intérieure nécessitent un nettoyage périodique. À plus long terme, l’échangeur, la turbine de ventilation et le bac de condensat peuvent également nécessiter une intervention plus approfondie.

Nous devons donc conserver un accès raisonnable au panneau avant de l’unité.

Pour les propriétaires de Saint-Mathias-sur-Richelieu, Chambly, Richelieu, Saint-Jean-sur-Richelieu, Brossard, Longueuil et des autres secteurs de la Rive-Sud, ce conseil est particulièrement pertinent lors d’une rénovation : il vaut mieux coordonner la thermopompe avec les armoires, bibliothèques et autres éléments fixes avant de terminer tous les travaux.

Les détails qui distinguent une installation propre d’une installation précipitée

Lorsqu’on observe une thermopompe déjà installée, certains détails permettent d’évaluer rapidement la qualité générale du travail.

Nous surveillons particulièrement :

Le niveau de l’unité

La plaque arrière doit être installée avec précision conformément aux besoins de l’appareil et de son drainage.

Les vibrations

Une fixation stable contribue au fonctionnement silencieux de l’unité intérieure.

Le passage des conduites

Les conduites ne doivent pas être pliées brutalement ou installées de manière à créer des contraintes inutiles.

L’évacuation de l’eau

La pente et le parcours du drain doivent être pensés afin de réduire les risques de refoulement ou de fuite.

L’emplacement de l’unité extérieure

Même si elle n’apparaît pas sur cette photo, la position du compresseur extérieur influence directement le parcours frigorifique, l’entretien, le bruit perçu et le comportement de l’appareil en hiver.

Au Québec, nous devons aussi tenir compte de la neige, de la glace et de l’écoulement provenant des cycles de dégivrage.

Une thermopompe doit aussi être pensée pour l’hiver québécois

Lorsqu’un propriétaire magasine une thermopompe murale sur la Rive-Sud, la performance estivale n’est qu’une partie de l’équation.

Le chauffage est généralement un critère déterminant.

Selon le modèle Fujitsu choisi, les performances à basse température peuvent varier considérablement. C’est pourquoi nous recommandons de comparer les données techniques du jumelage intérieur-extérieur précis plutôt que de se fier uniquement au logo inscrit sur l’appareil.

Pour une nouvelle installation, nous examinons notamment la capacité de chauffage disponible lorsque la température extérieure descend, et non uniquement la capacité nominale indiquée en gros caractères dans une brochure.

Les subventions doivent être vérifiées avec le modèle exact

Les programmes d’aide financière pour les thermopompes au Québec évoluent et imposent des critères précis.

L’admissibilité ne devrait jamais être supposée simplement parce qu’un appareil appartient à une marque connue.

Il faut vérifier le jumelage exact des unités, la référence applicable et les conditions du programme en vigueur au moment du projet.

Cette précaution évite une situation particulièrement frustrante : acheter une thermopompe en pensant obtenir une aide financière, puis apprendre après l’installation que la combinaison précise des équipements ne répondait pas aux critères applicables.

Chez AirGreen, lorsqu’une subvention est pertinente pour un projet, nous basons l’information sur les références exactes de l’équipement concerné.

Une leçon pratique de cette installation : regarder la pièce avant de regarder le catalogue

Cette installation Fujitsu à Saint-Mathias-sur-Richelieu rappelle une réalité importante de notre métier.

Le meilleur appareil sur papier ne garantit pas la meilleure installation.

Avant de recommander une thermopompe murale, nous devons comprendre :

• où l’unité peut être placée;
• dans quelle direction elle soufflera;
• comment l’air circulera entre les espaces;
• où passeront les conduites;
• comment évacuer la condensation;
• où sera installé le compresseur;
• comment les techniciens pourront entretenir le système plusieurs années plus tard.

C’est cette analyse qui transforme l’achat d’un appareil CVAC en un véritable projet de confort résidentiel.

Une approche applicable partout dans le Grand Montréal

Nous rencontrons ces mêmes enjeux sous différentes formes lors de nos installations à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.

Dans une maison ancienne de Montréal, il peut s’agir de murs de maçonnerie et de moulures imposantes.

À Laval, nous pouvons devoir composer avec un agrandissement et plusieurs zones ouvertes.

À Longueuil ou Boucherville, une grande aire de vie peut demander une étude attentive de la direction du soufflage.

Dans une propriété de la Rive Nord, la position du compresseur peut être limitée par un passage latéral étroit.

À Saint-Mathias-sur-Richelieu, ce sont ici principalement l’architecture de la pièce, la poutre et les ouvertures qui définissaient l’espace disponible autour de l’unité intérieure.

Le principe reste toujours le même : adapter l’installation CVAC au bâtiment plutôt que forcer le bâtiment à s’adapter à l’appareil.

Conseils avant de remplacer ou d’ajouter une thermopompe murale

Avant la visite d’un entrepreneur CVAC, il est utile de réfléchir aux pièces que vous souhaitez réellement chauffer et climatiser.

Ne choisissez toutefois pas définitivement l’emplacement de l’unité avant l’évaluation technique.

Un mur qui semble idéal peut cacher un problème de structure, rendre le drainage difficile ou nécessiter un parcours de conduites beaucoup plus complexe qu’un autre emplacement situé seulement quelques dizaines de centimètres plus loin.

Il est également préférable de mentionner dès le départ vos priorités : faible niveau sonore, chauffage hivernal, efficacité énergétique, esthétique, budget, fonctionnement multizone ou admissibilité à une subvention.

Ces informations nous permettent de recommander une solution beaucoup plus cohérente.

AirGreen : installation de thermopompes Fujitsu à Saint-Mathias-sur-Richelieu et sur la Rive-Sud

Cette installation de thermopompe murale Fujitsu à Saint-Mathias-sur-Richelieu démontre qu’un travail réussi ne repose pas uniquement sur le choix d’une bonne machine.

L’emplacement, les dégagements, la structure du bâtiment, la direction du soufflage, le drainage, les conduites frigorifiques et l’accès pour l’entretien doivent tous être considérés ensemble.

Le résultat visible ici est une unité installée proprement dans un emplacement architectural assez restreint, à proximité immédiate d’une poutre en bois et d’une ouverture, sans transformer la thermopompe en élément dominant de la pièce.
