Installation d’une thermopompe murale Fujitsu AIRSTAGE à Marieville, en Montérégie

Une installation Fujitsu à Marieville où quelques centimètres ont fait toute la différence

Installer une thermopompe murale Fujitsu ne consiste pas seulement à fixer une unité intérieure à un mur et à raccorder deux conduites de réfrigérant. Dans cette résidence de Marieville, en Montérégie, la configuration de la pièce demandait une attention particulière : l’espace disponible au-dessus de la fenêtre était limité par les moulures, le plafond et les éléments architecturaux qui traversent la partie supérieure de la pièce.

Notre objectif chez AirGreen était donc très précis : intégrer la thermopompe de façon propre et fonctionnelle, conserver l’apparence de la pièce et, surtout, positionner l’unité de manière à favoriser une bonne circulation de l’air.

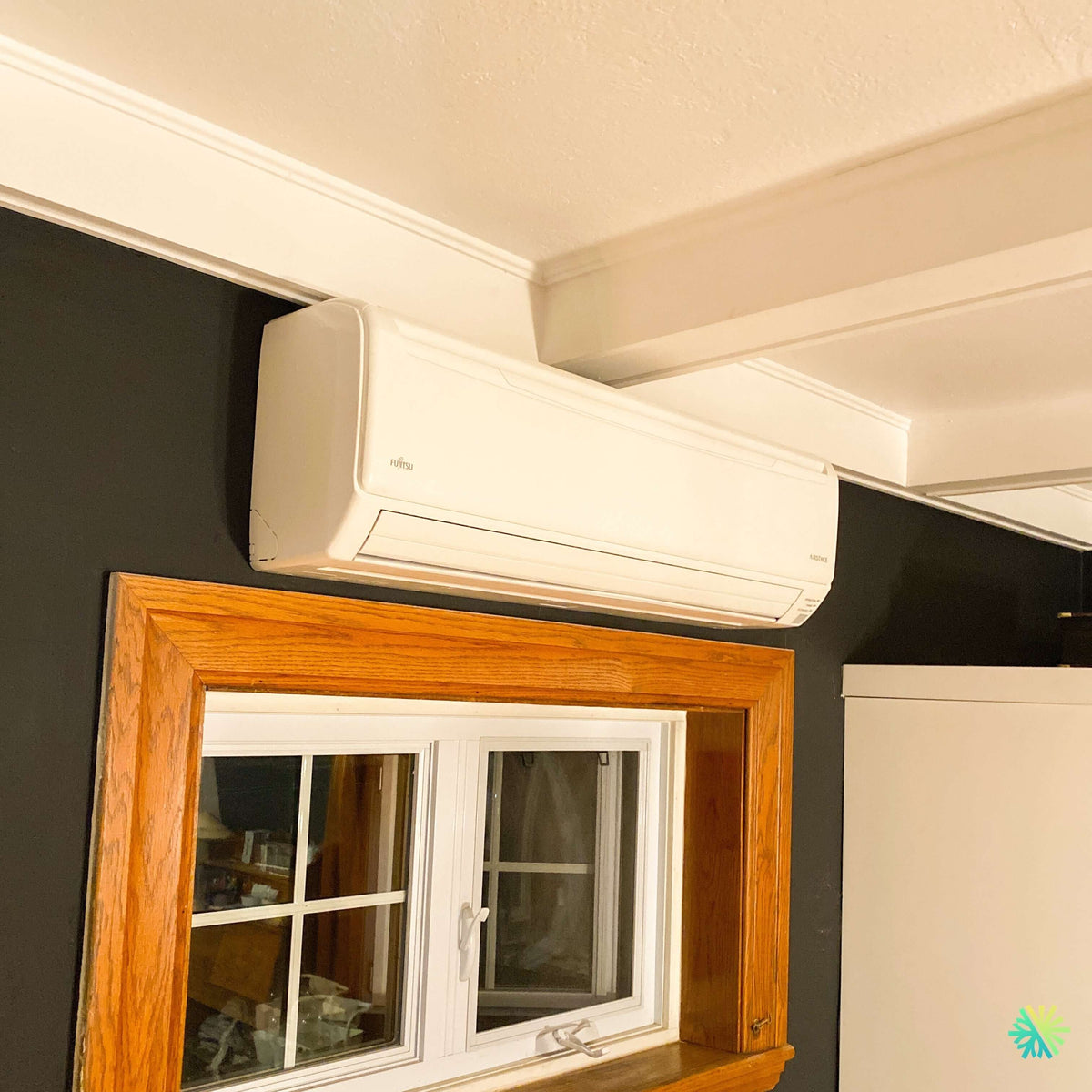

Le résultat est visible immédiatement. L’unité murale Fujitsu AIRSTAGE s’insère juste au-dessus de la fenêtre, sur un mur foncé qui crée un contraste net avec son boîtier blanc. Les conduites et les raccordements ne viennent pas encombrer visuellement l’espace. Malgré la proximité du plafond et des moulures décoratives, l’installation demeure équilibrée et discrète.

Ce type de projet illustre bien pourquoi le choix de l’emplacement représente une étape aussi importante que le choix de la thermopompe elle-même.

Pourquoi installer la thermopompe au-dessus de la fenêtre?

Dans plusieurs maisons de Marieville, mais aussi dans des propriétés de Montréal, Laval, Longueuil, de la Rive Nord et de la Rive Sud, les murs disponibles pour une thermopompe sont parfois occupés par des meubles, des armoires, des portes ou de grandes fenêtres.

Ici, l’espace au-dessus de la fenêtre constituait une solution particulièrement intéressante.

Ce positionnement permet notamment :

• de conserver les murs principaux disponibles pour les meubles;
• de distribuer l'air à partir d'un point relativement élevé;
• d'éviter qu'un meuble soit installé directement devant l'unité;
• de limiter l'impact visuel de l'équipement;
• de profiter d'une surface murale qui serait autrement inutilisée.

Mais une installation au-dessus d’une fenêtre exige de bien vérifier les dégagements.

Une unité intérieure doit pouvoir aspirer suffisamment d’air par sa partie supérieure et expulser l’air sans obstruction par ses volets inférieurs. Une installation trop serrée contre le plafond ou une moulure peut réduire l’efficacité de la circulation d’air et compliquer l’accès pour l’entretien CVAC.

Dans cette pièce, la présence des moulures de plafond et d’une retombée architecturale rendait cette vérification particulièrement importante.

Une thermopompe installée dans un espace architectural complexe

La photographie de cette installation montre plusieurs contraintes qu’un installateur doit considérer avant même de percer le mur.

La première est la proximité du plafond.

La deuxième est la présence de moulures décoratives épaisses.

La troisième est la fenêtre située directement sous l’unité.

Enfin, un élément horizontal du plafond se trouve immédiatement à droite de la thermopompe.

Dans un espace comme celui-ci, déplacer l’unité de quelques centimètres peut changer complètement le résultat. Trop haut, et le dégagement supérieur devient insuffisant. Trop bas, et l’appareil risque d’empiéter visuellement sur la fenêtre. Trop à droite, et la retombée du plafond peut nuire à l’installation ou rendre les raccordements plus difficiles.

Notre travail consiste donc à trouver le meilleur compromis entre performance, accessibilité et intégration esthétique.

Une installation propre sur un mur foncé

Un mur noir ou très foncé ne pardonne pas les imperfections.

Les conduits, ouvertures, traces de perçage et accessoires mal alignés sont beaucoup plus visibles que sur un mur blanc. Cela demande une exécution particulièrement soignée lorsque nous réalisons ce genre d’installation de thermopompe murale.

Dans ce projet de Marieville, l’unité Fujitsu blanche crée volontairement un contraste avec le mur. Elle demeure visible, mais son positionnement est cohérent avec les lignes de la fenêtre et du plafond.

L’unité ne semble pas ajoutée après coup au hasard sur un mur disponible. Elle suit plutôt la géométrie de la pièce.

C’est un détail auquel nous accordons beaucoup d’importance chez AirGreen. Une thermopompe peut demeurer dans une maison pendant de nombreuses années. Son emplacement doit donc être réfléchi autant pour son fonctionnement que pour son apparence.

Fujitsu AIRSTAGE : une unité murale conçue pour le chauffage et la climatisation

La photo permet d’identifier clairement une unité intérieure Fujitsu AIRSTAGE. Le numéro de modèle exact et la capacité en BTU ne sont toutefois pas visibles sur l’image. Nous évitons donc d’attribuer arbitrairement une capacité ou une cote de rendement à cet appareil.

Chez Fujitsu, les caractéristiques techniques varient selon le modèle intérieur, l’unité extérieure avec laquelle il est jumelé et la capacité du système.

Selon la combinaison choisie, une thermopompe murale Fujitsu peut offrir :

• le chauffage pendant une grande partie ou la totalité de la saison froide selon le modèle;
• la climatisation en été;
• une modulation de puissance grâce à la technologie à vitesse variable;
• un fonctionnement relativement silencieux;
• un contrôle précis de la température;
• plusieurs vitesses de ventilation;
• un mode de déshumidification;
• une distribution de l’air ajustable à l’aide des volets motorisés.

La technologie à vitesse variable est particulièrement intéressante dans le contexte québécois.

Une thermopompe conventionnelle qui fonctionnerait uniquement en marche-arrêt devrait régulièrement atteindre sa puissance maximale, arrêter, puis recommencer. Une thermopompe inverter peut plutôt adapter son régime à la demande.

Lorsque la température de la pièce approche du point de consigne, le compresseur peut réduire sa puissance plutôt que de s’arrêter complètement.

Cette modulation contribue généralement à maintenir une température plus stable.

Le nombre de BTU ne doit jamais être choisi simplement en fonction de la superficie

Une erreur fréquente consiste à choisir une thermopompe murale uniquement à partir du nombre de pieds carrés de la maison.

La superficie constitue un indicateur, mais elle ne suffit pas.

Lors de l’évaluation d’un projet, nous devons également considérer plusieurs caractéristiques du bâtiment :

L’isolation

Une maison bien isolée conservera beaucoup mieux la chaleur qu’une propriété présentant d’importantes pertes thermiques.

Le nombre et la dimension des fenêtres

Les fenêtres peuvent représenter une partie importante des gains solaires en été et des pertes de chaleur en hiver.

L’orientation de la maison

Une pièce très exposée au soleil peut demander davantage de climatisation qu’une pièce de superficie identique située du côté opposé.

La configuration intérieure

Un espace ouvert n’est pas traité de la même manière qu’une maison composée de plusieurs pièces séparées par des portes et des corridors.

Les étages

L’air chaud monte naturellement. Une thermopompe installée au rez-de-chaussée peut donc avoir un comportement très différent d’une unité installée dans un étage supérieur.

L’utilisation réelle des pièces

Une cuisine, un salon très fenestré ou une pièce accueillant régulièrement plusieurs personnes peut avoir des besoins différents d’une chambre.

Installer une unité trop petite peut entraîner un fonctionnement presque continu pendant les périodes extrêmes.

À l’inverse, surdimensionner inutilement l’équipement n’est pas une solution idéale. Un bon dimensionnement vise avant tout un fonctionnement stable et adapté aux besoins réels du bâtiment.

La circulation de l’air compte autant que la puissance

L’emplacement visible sur cette installation de Marieville permet aussi d’expliquer un principe essentiel en CVAC : une thermopompe ne chauffe pas ou ne climatise pas uniquement l’endroit situé directement devant elle.

Elle travaille en faisant circuler l’air.

L’air de la pièce entre dans l’unité, traverse l’échangeur thermique puis est redistribué à travers les volets.

Il faut donc réfléchir à la trajectoire de cet air.

Une unité installée directement en face d’un obstacle massif peut avoir plus de difficulté à distribuer l’air dans l’ensemble de la pièce.

Dans cette installation, le positionnement en hauteur permet au jet d’air de se développer à travers l’espace habitable plutôt que de frapper immédiatement un meuble.

Pourquoi les dégagements autour de l’unité sont importants

Même lorsqu’un appareil semble parfaitement entrer dans l’espace disponible, nous devons respecter les exigences d’installation du fabricant.

Ces dégagements servent à plusieurs fonctions.

Ils permettent d’abord à l’unité de respirer correctement.

Ils facilitent également :

• l’ouverture du panneau;
• le retrait et le nettoyage des filtres;
• l’accès aux composantes internes;
• la vérification de l’échangeur;
• l’entretien de la thermopompe;
• le diagnostic en cas de problème.

Une installation extrêmement serrée peut sembler élégante le jour de la pose, mais devenir problématique au premier entretien.

Nous réfléchissons donc aussi aux interventions futures.

Ce que cette installation à Marieville enseigne avant l’achat d’une thermopompe murale

La sélection d’une thermopompe devrait toujours commencer par la maison, et non par une simple fiche technique.

Deux propriétaires qui achètent exactement la même machine peuvent obtenir des résultats très différents si l’emplacement, le dimensionnement ou l’installation ne sont pas adaptés.

Faire valider l’emplacement avant de commander l’appareil

Certains propriétaires choisissent une thermopompe, puis commencent seulement ensuite à chercher où l’installer.

Nous préférons faire l’inverse.

Avant de finaliser une proposition, il faut examiner :

• les murs disponibles;
• la présence de fenêtres et de portes;
• l’emplacement des meubles;
• les poutres et retombées de plafond;
• les moulures;
• le parcours possible des conduites;
• le drainage des condensats;
• l’accès à l’extérieur;
• l’emplacement prévu de l’unité extérieure;
• les contraintes électriques.

Dans une pièce comme celle montrée ici, quelques centimètres peuvent déterminer si un modèle d’un certain format convient ou non.

Prévoir le drainage dès le départ

En climatisation, l’unité intérieure retire de l’humidité de l’air.

Cette eau doit être évacuée.

Lorsque la configuration le permet, un drainage par gravité demeure généralement la solution la plus simple. Le drain doit alors conserver une pente appropriée sur son parcours.

Si la configuration du bâtiment ne permet pas cette pente, une pompe à condensat peut parfois être nécessaire.

Cette question doit être réglée avant l’installation, et non improvisée une fois l’unité fixée au mur.

Le parcours des conduites influence le résultat final

Une thermopompe murale nécessite normalement une liaison frigorifique entre l’unité intérieure et l’unité extérieure, ainsi qu’un câblage approprié et un drain.

Le parcours de ces éléments influence :

• l’apparence finale;
• la longueur de tuyauterie;
• la difficulté de l’installation;
• le temps requis;
• les éventuels accessoires nécessaires;
• l’emplacement de l’unité extérieure.

Chez AirGreen, nous cherchons autant que possible un trajet logique et propre.

Dans certaines maisons, une sortie presque directement derrière l’unité constitue la meilleure solution. Dans d’autres, le parcours doit contourner une structure ou descendre le long d’un mur avant de rejoindre l’extérieur.

L’unité extérieure doit également être bien positionnée

Une belle installation intérieure peut être compromise par un mauvais emplacement extérieur.

Une thermopompe qui fonctionne en chauffage pendant l’hiver doit pouvoir évacuer correctement l’eau produite durant ses cycles de dégivrage.

Il faut aussi tenir compte de l’accumulation de neige.

Dans la région de Marieville et de la Rive Sud, une unité extérieure installée trop près du sol peut se retrouver entourée de neige après une tempête ou progressivement prise dans la glace pendant l’hiver.

Le support utilisé et la hauteur d’installation doivent donc être adaptés au site.

Ne pas négliger l'entretien de l'unité intérieure

Une thermopompe Fujitsu bien installée doit également être entretenue.

L’entretien de base commence par les filtres.

Lorsque les filtres deviennent très chargés, le débit d’air peut diminuer. L’unité doit alors travailler dans des conditions moins favorables.

Nous recommandons de les vérifier régulièrement, particulièrement pendant les périodes où la thermopompe fonctionne quotidiennement.

Avec les années, de la poussière peut également s’accumuler plus profondément sur :

• l’échangeur;
• le ventilateur tangentiel;
• le bac de condensat;
• certaines surfaces internes.

Un nettoyage plus approfondi peut alors devenir pertinent.

Le positionnement choisi lors de l’installation doit donc permettre un accès raisonnable à ces composantes.

Subventions : le numéro de modèle exact est indispensable

Les programmes d’aide financière disponibles au Québec peuvent représenter un avantage important lors du remplacement ou de l’ajout d’une thermopompe.

Cependant, il ne suffit pas que l’appareil porte le nom Fujitsu pour conclure automatiquement qu’il est admissible à une subvention donnée.

L’admissibilité dépend notamment du modèle exact, de la combinaison entre les unités intérieure et extérieure, de la capacité du système et des critères du programme en vigueur au moment des travaux.

Pour cette raison, nous travaillons avec les références précises de l’équipement et, lorsque nécessaire, avec son numéro de certification applicable.

Le numéro de modèle de l’installation montrée sur la photo n’étant pas visible, nous ne lui attribuons pas artificiellement une valeur de subvention ni un rendement énergétique précis.

C’est également une bonne pratique pour tout propriétaire comparant plusieurs soumissions : deux thermopompes portant la même marque peuvent présenter des caractéristiques et une admissibilité très différentes.

Trois erreurs que nous cherchons particulièrement à éviter

Choisir l'emplacement uniquement selon l'esthétique

L’appareil doit être beau dans la pièce, mais la circulation de l’air reste prioritaire.

Coller l'unité au plafond pour gagner quelques centimètres

Un dégagement insuffisant peut nuire à l’aspiration de l’air et compliquer l’entretien.

Acheter une capacité sans analyser la maison

Un choix de BTU basé uniquement sur une règle approximative de pieds carrés peut donner un résultat décevant.

Une installation qui s'intègre réellement à la pièce

Ce projet de thermopompe murale Fujitsu à Marieville est intéressant précisément parce qu’il ne s’agit pas d’un grand chantier spectaculaire.

Le défi se trouve dans les détails.

Nous avions un mur avec une fenêtre, une bordure en bois imposante, des moulures de plafond, une retombée à proximité et relativement peu de hauteur disponible.

Il fallait utiliser cet espace sans donner l’impression que l’unité avait été coincée entre deux éléments architecturaux.

L’alignement obtenu permet à la thermopompe Fujitsu AIRSTAGE de s’intégrer proprement dans la composition de la pièce.

Pour nous, une bonne installation CVAC se reconnaît souvent à cela : lorsque le travail technique important derrière l’appareil devient presque invisible une fois le chantier terminé.

Notre approche chez AirGreen pour les installations murales

Nous réalisons des installations de thermopompes murales à Marieville ainsi qu’à travers Montréal, Laval, Longueuil, la Rive Sud et la Rive Nord.

Chaque visite nous permet d’analyser le bâtiment avant de recommander un emplacement et une capacité.

Nous portons notamment attention à la distribution de l’air, aux contraintes architecturales, au drainage, au parcours frigorifique, à l’électricité, à l’accès pour l’entretien et à l’intégration visuelle.

Une thermopompe performante mérite une installation à la hauteur de ses caractéristiques techniques.

C’est particulièrement vrai dans les maisons où l’espace mural est limité. La différence entre une installation moyenne et une installation bien planifiée peut parfois se jouer sur quelques centimètres, comme dans ce projet de Marieville.

Conseils pratiques avant votre propre installation à Marieville

Avant la visite d’un conseiller ou d’un technicien, il peut être utile d’observer les zones où vous pensez installer l’unité intérieure.

Vérifiez notamment si des meubles très hauts seront éventuellement placés sous l’appareil, si les rideaux peuvent atteindre la thermopompe et si l’air pourra circuler vers les principales zones occupées.

Il est également utile de penser à l’extérieur de la maison.

Un emplacement intérieur apparemment idéal peut imposer un trajet extrêmement complexe pour les conduites ou mener à un mauvais emplacement pour l’unité extérieure.

Nous évaluons donc toujours le projet comme un ensemble.

La machine intérieure, les conduites, le drain, l’alimentation électrique et l’unité extérieure constituent un seul système.

Une Fujitsu bien placée vaut davantage qu'une thermopompe choisie uniquement sur papier

Les fiches techniques sont importantes. Les valeurs de rendement, les capacités de chauffage, le niveau sonore et les certifications permettent de comparer les appareils.

Mais elles ne remplacent jamais une bonne installation de thermopompe.

Une excellente machine mal positionnée ne donnera pas nécessairement le confort attendu.

À l’inverse, une thermopompe correctement dimensionnée, installée au bon endroit et entretenue adéquatement peut devenir une composante très efficace du confort quotidien d’une maison.

Cette installation Fujitsu à Marieville en constitue un bon exemple : un espace contraint, une architecture qu’il fallait respecter et une unité murale intégrée avec précision au-dessus de la fenêtre.

Chez AirGreen, c’est exactement ce type de détail que nous considérons lorsque nous préparons une installation de chauffage et climatisation résidentielle dans le Grand Montréal et sur la Rive Sud.
