Installation d’une thermopompe centrale ELIOS R454B à Henryville, en Montérégie

Une installation centrale pensée pour le climat d’Henryville et les contraintes réelles du bâtiment

À Henryville, cette installation d’une thermopompe centrale ELIOS fonctionnant au réfrigérant R454B illustre parfaitement l’importance d’adapter chaque projet de chauffage et de climatisation centrale à la configuration du bâtiment. Une thermopompe ne peut pas simplement être déposée à l’extérieur et raccordée rapidement : son emplacement, sa hauteur, ses dégagements, la protection des conduites et l’accès pour l’entretien influencent directement sa fiabilité.

Sur cette propriété en brique, notre équipe AirGreen devait positionner l’unité extérieure dans un espace relativement étroit, le long de la fondation. La proximité du mur, la présence d’une clôture latérale, les conditions hivernales de la Montérégie et le passage des conduites frigorifiques exigeaient une planification précise.

Le résultat est une installation compacte et propre, avec l’unité extérieure installée sur un support surélevé, les raccordements regroupés du côté du bâtiment et les composantes électriques accessibles. Cette organisation permet de préserver l’espace autour de la maison tout en maintenant les conditions nécessaires au fonctionnement de la thermopompe centrale.

Pourquoi une thermopompe centrale ELIOS R454B?

Une thermopompe centrale utilise le réseau de conduits existant ou nouvellement aménagé pour distribuer l’air chauffé ou climatisé dans les différentes pièces. Contrairement à une thermopompe murale, elle ne repose pas sur une unité intérieure visible dans une seule zone. Elle s’intègre plutôt à un système central composé notamment :

• d’une unité extérieure;
• d’une unité intérieure ou d’un serpentin compatible;
• d’un ventilateur central;
• d’un thermostat;
• d’un réseau de conduits d’alimentation et de retour d’air;
• de conduites frigorifiques reliant les composantes.

Dans ce projet à Henryville, le module extérieur ELIOS R454B constitue la partie visible du système. Il capte ou rejette la chaleur selon la saison, tandis que la distribution dans la maison s’effectue par le système central intérieur.

Le choix du réfrigérant R454B répond à l’évolution des technologies CVAC vers des fluides ayant un potentiel de réchauffement climatique inférieur à celui de plusieurs réfrigérants utilisés dans les générations précédentes. Ce type de système doit toutefois être installé avec des outils, des procédures et des composantes compatibles avec le réfrigérant prévu par le fabricant.

Chez AirGreen, nous ne mélangeons jamais les pratiques applicables aux anciens équipements avec celles exigées par une nouvelle thermopompe. Le type de réfrigérant influence notamment les méthodes de manipulation, la vérification de l’étanchéité, la mise sous vide, la charge du circuit et certaines mesures de sécurité.

Une capacité déterminée selon les besoins du bâtiment

La capacité d’une thermopompe centrale ne devrait jamais être choisie uniquement à partir de la superficie approximative de la maison. Deux bâtiments de dimensions semblables peuvent avoir des besoins très différents selon :

• leur niveau d’isolation;
• le nombre et le type de fenêtres;
• l’étanchéité de l’enveloppe;
• l’exposition au soleil et au vent;
• la hauteur des plafonds;
• la configuration des conduits;
• la température de conception de la région;
• la présence d’un chauffage auxiliaire;
• le débit d’air réellement disponible.

Pour une installation à Henryville, nous devons aussi tenir compte des températures hivernales de la Montérégie. Une unité surdimensionnée peut provoquer des cycles courts, un contrôle moins stable de l’humidité et un confort inégal. Une unité sous-dimensionnée risque quant à elle de solliciter excessivement le chauffage d’appoint pendant les périodes froides.

La capacité exacte doit donc être confirmée à partir du dossier technique, de la combinaison intérieure-extérieure et des caractéristiques du bâtiment. Cette méthode est plus rigoureuse que de présenter une puissance en BTU sans avoir validé la configuration complète.

Un positionnement extérieur adapté à un espace latéral restreint

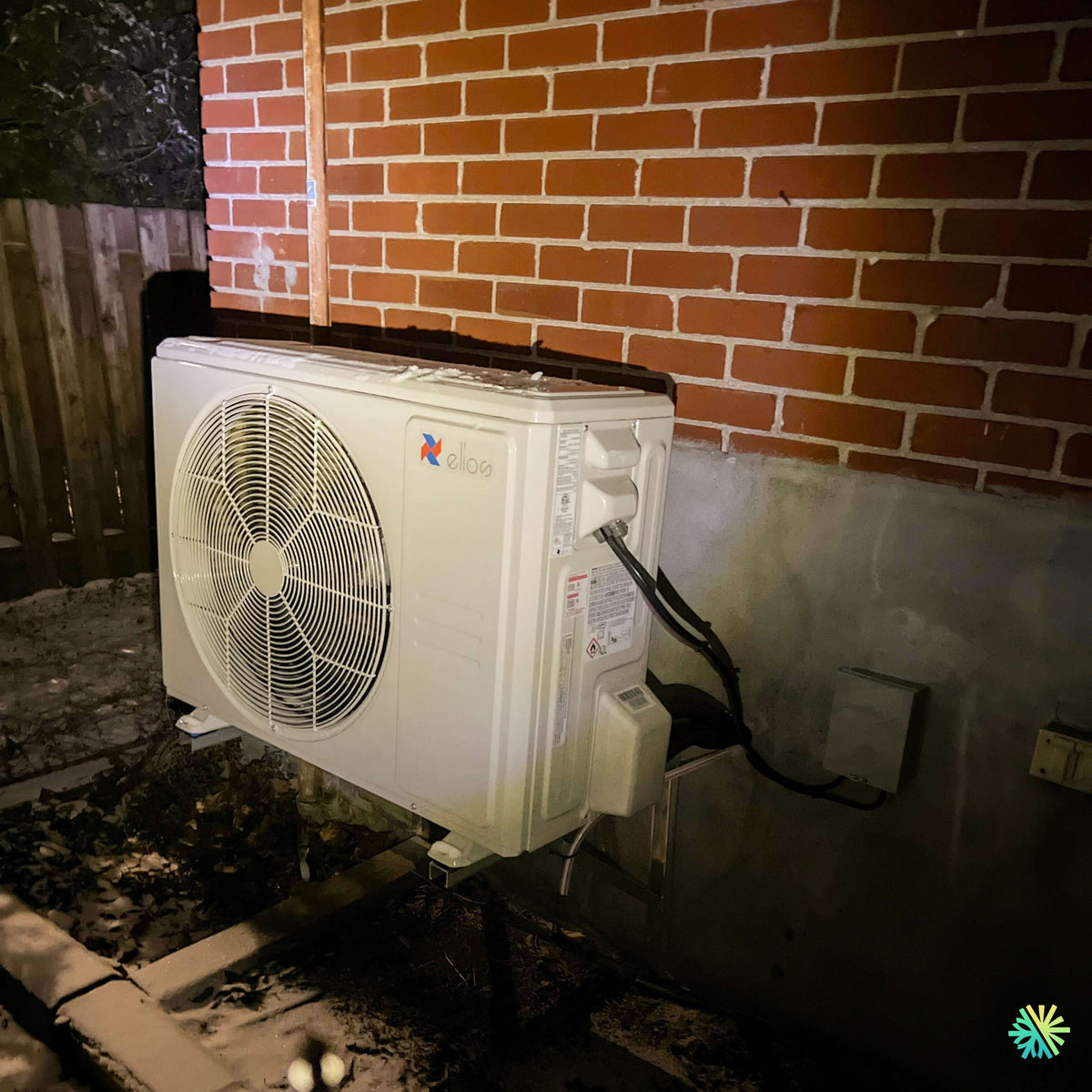

La photographie de cette installation montre que l’unité a été placée près du mur de brique, dans un corridor latéral relativement limité. Ce type d’emplacement exige plusieurs vérifications avant le perçage ou la fixation du support.

Nous devons notamment nous assurer que l’appareil dispose d’un dégagement suffisant pour aspirer et évacuer l’air. Le grand ventilateur frontal ne doit pas souffler directement contre un obstacle trop rapproché. L’arrière et les côtés doivent également respecter les dégagements indiqués dans la documentation du fabricant.

Une distance insuffisante peut entraîner :

• une recirculation de l’air rejeté;
• une diminution de la capacité;
• une pression de fonctionnement anormale;
• un dégivrage moins efficace;
• une augmentation du bruit;
• une difficulté d’accès lors d’un entretien CVAC;
• une usure prématurée de certaines composantes.

Dans ce cas, l’orientation de la façade de l’unité permet au ventilateur de rejeter l’air vers l’espace ouvert plutôt que vers le mur. Les raccordements sont regroupés sur le côté droit, près de la fondation, ce qui réduit la longueur exposée des conduites.

Une installation surélevée pour mieux affronter l’hiver

L’un des détails les plus importants de cette installation est la hauteur de l’unité extérieure. La thermopompe ELIOS n’a pas été posée directement au sol. Elle repose sur un support métallique surélevé et solidement fixé.

Cette hauteur est particulièrement pertinente à Henryville, où l’accumulation de neige peut devenir importante autour des bâtiments. Une unité installée trop bas risque d’être partiellement obstruée par la neige, la glace ou la neige poussée lors du déneigement.

Une thermopompe centrale en mode chauffage produit également de l’eau pendant ses cycles de dégivrage. Cette eau doit pouvoir s’écouler sous l’appareil sans créer immédiatement une masse de glace contre la base du cabinet.

L’installation surélevée contribue à :

• maintenir l’entrée d’air dégagée;
• limiter le contact avec la neige;
• favoriser l’écoulement de l’eau de dégivrage;
• réduire l’exposition aux feuilles et aux débris;
• faciliter l’inspection sous l’unité;
• diminuer les risques de corrosion causée par l’humidité stagnante.

Le propriétaire devra néanmoins éviter d’accumuler de la neige sous le ventilateur ou autour du support. Il faut dégager la zone avec prudence, sans frapper les ailettes ni utiliser un outil pouvant endommager le cabinet.

Une fixation stable près d’un mur de maçonnerie

Le poids et les vibrations d’une unité extérieure doivent être distribués correctement. Un support instable peut transmettre du bruit à la structure, modifier l’inclinaison du cabinet ou exercer des contraintes sur les raccords frigorifiques.

Sur cette installation, la thermopompe est soutenue par une structure métallique offrant plusieurs points d’appui. Des éléments antivibratoires sont placés entre les pieds de l’appareil et le support afin de limiter la transmission des vibrations.

Cette précaution est particulièrement utile lorsque l’unité se trouve près d’un mur de brique. Une mauvaise fixation peut créer un bourdonnement perceptible à l’intérieur, surtout dans une chambre ou un espace de vie situé à proximité.

Nous vérifions donc :

• la solidité de la fondation;
• le niveau de l’unité;
• la rigidité du support;
• le serrage des fixations;
• l’absence de tension sur les conduites;
• le dégagement sous le cabinet;
• la possibilité d’accéder aux panneaux de service.

Des conduites frigorifiques protégées et organisées

Les deux conduites reliant l’unité extérieure au système central intérieur sont visibles sur le côté droit de l’appareil. La conduite d’aspiration, de plus grand diamètre, est recouverte d’un isolant noir. Cette isolation est essentielle pour limiter les gains ou les pertes thermiques et empêcher la condensation de se former sur la tuyauterie.

Les raccordements ne doivent pas être pliés brusquement ni soumis à une traction. Des courbes trop serrées peuvent réduire le diamètre intérieur du tube ou fragiliser le cuivre. Sur ce projet, le parcours est compact, mais suffisamment progressif pour rejoindre le point d’entrée dans le bâtiment.

Une installation professionnelle comprend normalement plusieurs étapes invisibles une fois le système en marche :

1. préparation et coupe propre des conduites;
2. réalisation des raccords selon les exigences du fabricant;
3. mise sous pression pour vérifier l’étanchéité;
4. mise sous vide du circuit frigorifique;
5. maintien du vide afin de confirmer l’absence de fuite;
6. ouverture des valves de service;
7. vérification des températures et pressions;
8. validation du fonctionnement en chauffage et en climatisation.

Une simple mise en marche ne confirme pas à elle seule la qualité de l’installation. L’humidité ou l’air laissés dans le circuit peuvent causer des problèmes qui n’apparaîtront que plusieurs mois plus tard.

Une alimentation électrique accessible pour le service

À proximité de l’unité, on distingue le boîtier électrique extérieur servant à isoler l’alimentation de la thermopompe. Ce sectionneur permet au technicien de couper le courant localement lors d’une inspection, d’un entretien ou d’une réparation.

Le calibre du disjoncteur, le type de câble et les protections électriques doivent correspondre aux données inscrites sur la plaque signalétique de l’appareil. Il ne faut jamais sélectionner un disjoncteur uniquement selon la capacité nominale exprimée en tonnes ou en BTU.

La plaque du fabricant fournit notamment des valeurs importantes comme :

• l’intensité minimale du circuit;
• la protection maximale contre les surintensités;
• la tension nominale;
• le nombre de phases;
• la fréquence électrique;
• le modèle exact de l’appareil.

Ces informations doivent être respectées pour assurer la sécurité de l’installation et préserver la garantie du fabricant.

Ce projet à Henryville démontre pourquoi les détails d’installation comptent autant que l’équipement

Un système central ne se limite pas à remplacer l’unité extérieure

Lorsqu’un propriétaire compare des prix pour une installation de thermopompe centrale à Henryville, il peut être tentant de comparer uniquement la marque et la capacité annoncée. Pourtant, la performance finale dépend de l’ensemble du système.

Avant d’installer une nouvelle unité centrale, nous devons vérifier la compatibilité avec :

• le serpentin intérieur;
• la fournaise électrique ou le générateur d’air chaud;
• le moteur du ventilateur;
• le thermostat;
• les commandes de chauffage auxiliaire;
• le diamètre des conduites frigorifiques;
• les dimensions des conduits;
• le débit d’air;
• le drainage des condensats.

Un appareil performant raccordé à un réseau de conduits trop restrictif ne donnera pas les résultats attendus. Un débit d’air insuffisant peut entraîner du bruit, une mauvaise distribution, du givre sur le serpentin et une baisse de rendement.

L’importance de vérifier les conduits existants

Dans plusieurs maisons de Montréal, Laval, Longueuil, de la Rive Nord, de la Rive Sud et de la Montérégie, les conduits ont été conçus pour une ancienne fournaise, parfois sans tenir compte des besoins d’une thermopompe moderne.

Nous portons une attention particulière aux éléments suivants :

• dimensions du retour d’air;
• nombre de grilles de soufflage;
• filtres trop restrictifs;
• conduits écrasés ou mal raccordés;
• registres fermés;
• fuites d’air dans les joints;
• conduits non isolés dans les zones froides;
• équilibre entre les étages.

Lorsque nécessaire, des corrections ciblées peuvent produire une différence majeure sans reconstruire tout le réseau. Il peut s’agir d’agrandir un retour, d’ajouter une grille, de sceller des raccords ou de corriger un conduit mal dimensionné.

Le drainage pendant la climatisation

En été, le serpentin intérieur retire une partie de l’humidité contenue dans l’air. Cette eau doit être évacuée par un drain de condensation correctement installé.

Un drain mal incliné ou partiellement obstrué peut provoquer :

• un débordement près de l’unité intérieure;
• des dommages au plafond ou au plancher;
• des odeurs;
• la formation de dépôts biologiques;
• l’arrêt du système si un interrupteur de sécurité est installé.

Lors de nos installations CVAC, nous vérifions non seulement le raccordement du drain, mais aussi son parcours et son point d’évacuation. Cette composante discrète peut prévenir des dommages coûteux.

Les erreurs fréquentes à éviter autour de l’unité extérieure

Après l’installation, certaines modifications faites autour de la maison peuvent réduire la performance de la thermopompe. Nous recommandons d’éviter les erreurs suivantes.

Construire un abri trop fermé

Un toit peut parfois protéger l’appareil des chutes de glace, mais les côtés ne doivent pas bloquer la circulation d’air. Un caisson décoratif fermé peut provoquer une recirculation importante et nuire au rendement.

Empiler des objets près du ventilateur

Les bacs, outils de jardin, sacs et matériaux de construction doivent rester éloignés de l’unité. Le dégagement frontal doit demeurer libre.

Laisser la végétation envahir les serpentins

Les feuilles, herbes et branches peuvent réduire l’air traversant le serpentin extérieur. La végétation doit être taillée régulièrement.

Diriger une gouttière vers la thermopompe

L’eau provenant du toit ne devrait pas tomber directement sur l’appareil. En hiver, elle peut former une couche de glace sur le cabinet ou le support.

Utiliser une pelle métallique trop près du cabinet

Pendant le déneigement, il faut éviter les chocs contre les ailettes, la tuyauterie et les panneaux. Une pelle en plastique utilisée avec prudence est préférable.

Entretien recommandé pour une thermopompe centrale ELIOS

Un entretien périodique aide à maintenir le rendement du système et à détecter les anomalies avant une panne.

Le propriétaire peut effectuer quelques vérifications simples :

• remplacer ou nettoyer le filtre selon le type utilisé;
• garder les grilles de retour libres;
• dégager l’unité extérieure;
• surveiller les bruits inhabituels;
• vérifier l’absence d’eau autour de l’unité intérieure;
• noter toute hausse inexpliquée de la consommation électrique.

L’entretien professionnel permet d’aller plus loin. Selon la configuration du système, notre technicien peut inspecter :

• les serpentins;
• le ventilateur;
• les connexions électriques;
• les températures de soufflage et de retour;
• le drainage;
• les commandes;
• le chauffage auxiliaire;
• les cycles de dégivrage;
• l’état des conduites frigorifiques.

Une thermopompe qui fonctionne encore peut tout de même présenter une baisse de performance. Une détection précoce évite souvent qu’un petit problème devienne une panne complète pendant une vague de froid ou de chaleur.

Subventions et admissibilité : la combinaison complète doit être vérifiée

Certaines thermopompes centrales peuvent être admissibles à des programmes d’aide financière lorsque la combinaison exacte de l’unité extérieure et de l’unité intérieure respecte les critères en vigueur.

L’admissibilité ne devrait jamais être déterminée seulement à partir du logo de la marque ou du type de réfrigérant. Elle dépend généralement :

• des numéros de modèle complets;
• de la combinaison certifiée;
• de la capacité de chauffage à basse température;
• du rendement énergétique;
• du type de bâtiment;
• du programme applicable au moment de l’installation;
• des documents et factures exigés.

Chez AirGreen, nous vérifions les références techniques pertinentes avant de confirmer une subvention. Cette précaution protège le client contre les estimations basées sur un modèle similaire, mais non identique.

Une installation sobre, accessible et adaptée au bâtiment

Ce projet à Henryville ne repose pas sur une mise en scène complexe. Sa qualité se trouve dans les détails : une unité ELIOS R454B bien orientée, surélevée, stable, raccordée proprement et accessible pour le service.

La proximité du mur de brique a été gérée sans compromettre la circulation d’air. Le support contribue à protéger l’appareil contre l’accumulation de neige. Les conduites suivent un parcours court et organisé, tandis que le sectionneur électrique reste accessible.

C’est précisément cette approche que nous appliquons à nos projets de thermopompe centrale à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et en Montérégie. Nous évaluons le bâtiment dans son ensemble plutôt que de traiter l’appareil comme une composante indépendante.

Une installation centrale bien réalisée doit offrir un confort stable, une distribution uniforme de l’air, un fonctionnement sécuritaire et un accès raisonnable pour l’entretien futur. Lorsque ces éléments sont planifiés dès le départ, la thermopompe peut mieux remplir son rôle pendant les étés humides comme durant les hivers rigoureux du Québec.
