À Henryville, une installation compacte où le positionnement de l’unité intérieure fait toute la différence
À Henryville, sur la Rive-Sud de Montréal, nous avons réalisé une installation de thermopompe murale Fujitsu AIRSTAGE Altair 500 dans une résidence où l’unité intérieure devait s’intégrer proprement dans une pièce déjà aménagée, tout en assurant une diffusion d’air efficace et un accès adéquat pour l’entretien futur.

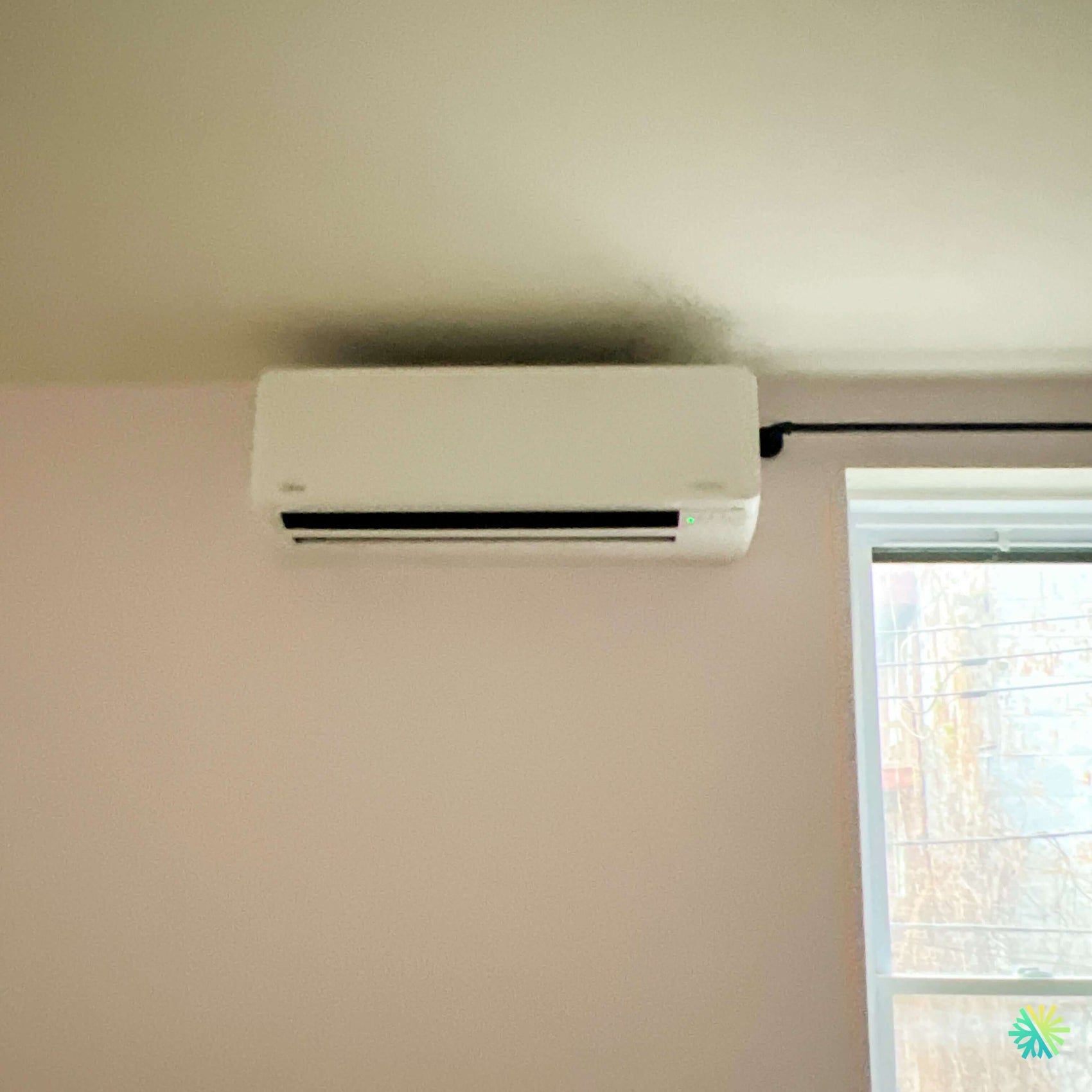

La photo prise après nos travaux illustre très bien un détail souvent sous-estimé dans une installation de thermopompe murale : il ne suffit pas de fixer l’appareil à un mur disponible. Son emplacement influence directement la circulation de l’air, le confort ressenti, l’apparence de la pièce, le cheminement de la tuyauterie frigorifique et même la facilité avec laquelle le système pourra être entretenu au fil des années.
Dans ce projet à Henryville, l’unité intérieure Fujitsu a été installée en partie haute du mur, près du plafond et à proximité d’une fenêtre. Nous avons également fait cheminer les raccordements vers la droite de l’appareil, avec une finition discrète qui suit la partie supérieure du mur. Le résultat est volontairement sobre : la thermopompe occupe très peu d’espace utile dans la pièce et évite d’interférer avec le mobilier.
Cette installation met aussi en valeur une nouvelle génération de produits Fujitsu utilisant le réfrigérant R-32, intégrée à la gamme AIRSTAGE Altair 500. Selon la documentation technique Fujitsu fournie pour cette série, la famille comprend les capacités 9 000, 12 000, 18 000, 24 000, 30 000 et 36 000 BTU, avec des performances et des dimensions adaptées à différents besoins résidentiels.
Pourquoi l’emplacement près du plafond était particulièrement important
Une unité intérieure murale aspire généralement l’air par sa partie supérieure avant de le traiter et de le redistribuer dans la pièce. Cela signifie que l’espace autour du haut de l’appareil doit être évalué avec précision lors de l’installation.
Sur la photo de notre projet à Henryville, l’appareil est installé très haut afin de conserver le maximum d’espace mural disponible. Ce type de configuration demande cependant davantage d’attention qu’une installation où l’on dispose d’un immense mur complètement dégagé.
Nous devons notamment vérifier que l’unité peut respirer correctement, qu’elle demeure accessible pour retirer les filtres et qu’aucun élément architectural ne perturbe sa circulation d’air. La présence de la fenêtre adjacente nous oblige également à réfléchir à la trajectoire du soufflage afin que l’air conditionné ne soit pas dirigé inutilement contre un obstacle.
Une thermopompe peut être excellente sur papier et pourtant procurer un confort décevant si son unité intérieure est mal positionnée. Chez AirGreen, nous considérons donc le choix de l’emplacement comme une partie intégrante du dimensionnement du système.
Une sortie de tuyauterie propre plutôt qu’un parcours improvisé
Un autre détail visible sur cette installation est le cheminement horizontal des raccordements vers la droite de l’unité intérieure.
Derrière cette apparence simple se trouvent plusieurs éléments : tuyaux de cuivre frigorifiques, câble de communication et alimentation selon la configuration, isolation ainsi que gestion du drainage des condensats. Leur parcours doit être planifié avant de percer le mur.
Pour une installation résidentielle à Henryville, comme pour nos projets à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, notre objectif consiste toujours à trouver un équilibre entre trois priorités : fonctionnement technique, accessibilité et finition visuelle.
Nous évitons autant que possible les détours inutiles. Une trajectoire bien pensée réduit le nombre de changements de direction, facilite la protection des raccordements et donne une installation beaucoup plus nette une fois terminée.
Fujitsu Altair 500 : une gamme pensée pour plusieurs dimensions de pièces
La Fujitsu AIRSTAGE Altair 500 n’est pas une seule thermopompe de capacité fixe. Il s’agit d’une série comprenant plusieurs ensembles simple zone.
La documentation technique Fujitsu indique les capacités nominales de climatisation suivantes : 9 000, 12 000, 18 000, 22 000, 30 000 et 33 000 BTU/h, associées respectivement aux familles 09KPAS1, 12KPAS1, 18KPAS1, 24KPAS1, 30KPAS1 et 36KPAS1. Les capacités nominales de chauffage correspondantes sont de 10 000, 14 000, 18 000, 24 000, 30 000 et 34 000 BTU/h.
La capacité exacte de l’appareil installé à Henryville n’est pas lisible sur la photo fournie, et nous préférons ne jamais déduire un nombre de BTU simplement à partir de la taille apparente d’une unité murale. Deux appareils extérieurement similaires peuvent avoir des capacités et des caractéristiques électriques différentes.
C’est précisément pour cette raison que, lors d’un projet CVAC, nous travaillons à partir de la référence exacte du modèle, des dimensions du bâtiment, de son isolation, de son exposition, du nombre d’étages, des surfaces vitrées et de la disposition intérieure plutôt qu’à partir d’une règle approximative en pieds carrés.
Une thermopompe au R-32 avec technologie Inverter
L’un des changements techniques importants de la gamme Altair 500 concerne son utilisation du réfrigérant R-32.
Fujitsu indique dans sa documentation que le R-32 présente un potentiel de réchauffement global de 675, comparativement à 2 088 pour le R-410A, soit une réduction annoncée de 68 % selon la référence présentée par le fabricant. La marque souligne également que les équipements au R-32 nécessitent moins de réfrigérant tout en conservant les performances de chauffage attendues.
Pour le propriétaire, ce changement de réfrigérant n’altère pas le fonctionnement quotidien du système. Il demeure une thermopompe murale réversible, capable de climatiser pendant l’été et de chauffer pendant la saison froide.
Son compresseur Inverter constitue un élément particulièrement important pour le confort. Contrairement à un système qui fonctionnerait continuellement selon une logique marche-arrêt à pleine capacité, un appareil Inverter peut moduler son fonctionnement en fonction des besoins.
Lorsque la température intérieure approche de la consigne, la thermopompe peut ainsi réduire son effort plutôt que de provoquer des cycles de fonctionnement brusques et répétitifs. Cette modulation contribue à stabiliser la température et à rendre le fonctionnement beaucoup plus discret.
Chauffage jusqu’à -15 °C selon la fiche technique Altair 500
Pour une installation de thermopompe au Québec, la température minimale de chauffage constitue évidemment une donnée importante.
La fiche technique Altair 500 indique une plage de fonctionnement en chauffage de -15 °C à 24 °C pour tous les modèles de la série.
Cette information est essentielle lorsque nous conseillons un propriétaire à Henryville ou ailleurs sur la Rive-Sud. Toutes les thermopompes Fujitsu ne possèdent pas nécessairement la même vocation climatique. Certaines gammes sont spécialement conçues pour fonctionner à des températures beaucoup plus basses.
L’Altair 500 doit donc être choisie dans le bon contexte. Nous analysons toujours le rôle attendu de la thermopompe : chauffage principal, chauffage complémentaire, climatisation principalement estivale ou réduction de l’utilisation d’un autre système de chauffage.
Installer une thermopompe ne consiste pas seulement à sélectionner un nombre de BTU. Il faut comprendre comment cette capacité sera utilisée lorsqu’il fait +5 °C, -5 °C ou -15 °C à l’extérieur.
Un fonctionnement intérieur qui peut descendre jusqu’à seulement 19 dB(A)
Le niveau sonore est particulièrement important lorsqu’une thermopompe murale est installée dans un salon, une chambre, un bureau ou un espace de vie ouvert.
Sur certains modèles Altair 500, Fujitsu indique un fonctionnement intérieur aussi bas que 19 dB(A) en vitesse calme. La fiche montre notamment 19 dB(A) en climatisation pour les modèles 9 000 et 12 000 BTU. Les capacités supérieures produisent davantage de débit d’air et présentent par conséquent des valeurs minimales différentes.
Ce détail explique pourquoi le dimensionnement est aussi lié au confort acoustique. Installer une unité beaucoup trop grande pour une petite pièce n’est pas nécessairement avantageux. Le volume d’air déplacé, le comportement du système et la distribution de température doivent tous être considérés.
Des serpentins ProCore et une conception orientée vers la durabilité
La documentation de la série Altair 500 mentionne également les serpentins ProCore en cuivre, conçus avec une approche visant une résistance accrue à la corrosion. Fujitsu ajoute un échangeur avec ailettes Hydro Fin destiné à améliorer la résistance à la corrosion et la durabilité du serpentin.
Pour nous, installateurs CVAC, ces éléments sont intéressants parce que la durée de vie d’un système ne dépend pas uniquement du compresseur. L’état des échangeurs, le drainage, la propreté des filtres et l’entretien général jouent tous un rôle.
Dans la région de Montréal et sur la Rive-Sud, les équipements extérieurs sont exposés à la pluie, à la neige, au gel, aux cycles de dégivrage et à différents contaminants présents dans l’environnement. Une installation adéquate doit donc considérer la machine comme un ensemble qui devra fonctionner pendant de nombreuses saisons, et non simplement comme un appareil neuf posé le jour de l’installation.
Plusieurs diamètres de tuyauterie selon la capacité
Voici un point technique particulièrement utile pour les propriétaires qui remplacent une ancienne thermopompe et qui souhaitent savoir si la tuyauterie existante pourra être réutilisée.
Selon Fujitsu, les dimensions de tuyauterie varient selon la capacité de l’Altair 500 :
- les modèles 09KPAS1 et 12KPAS1 utilisent une ligne liquide de 1/4 po et une ligne gaz de 3/8 po;
- les modèles 18KPAS1 et 24KPAS1 utilisent du 1/4 po liquide et 1/2 po gaz;
- les modèles 30KPAS1 et 36KPAS1 utilisent du 3/8 po liquide et 5/8 po gaz.
C’est l’une des raisons pour lesquelles nous déconseillons de présumer qu’une nouvelle thermopompe pourra automatiquement être raccordée aux lignes d’un ancien appareil.
Avant une installation ou un remplacement, nous vérifions le diamètre, l’état des conduites, leur longueur, leur parcours et leur compatibilité avec le nouveau système.
Jusqu’à 20, 30 ou 50 mètres de tuyauterie selon le modèle
La gamme Altair 500 offre également une flexibilité intéressante lorsque l’unité extérieure ne peut pas être placée directement derrière l’unité intérieure.
Les modèles 9 000 et 12 000 BTU permettent jusqu’à 20 m, soit environ 66 pi de tuyauterie. Les modèles 18 000 et 24 000 vont jusqu’à 30 m, soit environ 98 pi, tandis que les modèles 30 000 et 36 000 peuvent atteindre 50 m, environ 164 pi, selon les conditions et exigences indiquées dans la fiche du fabricant.
Dans un bâtiment complexe, cette possibilité peut faire une énorme différence. Elle nous permet parfois de placer le compresseur dans un endroit beaucoup plus logique, plutôt que de sacrifier l’esthétique simplement pour raccourcir la ligne frigorifique de quelques pieds.
Dans le cas de notre installation à Henryville, le passage visible près du plafond démontre justement ce principe : nous organisons d’abord le trajet de la tuyauterie afin que le résultat soit techniquement fiable et visuellement cohérent.
Une alimentation 208-230 V et un disjoncteur qui dépend de la capacité
La série fonctionne en 208 à 230 V, 60 Hz, monophasé, mais l’intensité du disjoncteur dépend de la capacité sélectionnée.
La fiche Fujitsu indique 15 A pour les modèles 09, 12 et 18 KPAS1, 20 A pour le modèle 24KPAS1 et 30 A pour les modèles 30 et 36KPAS1.
Lors de nos installations, nous ne choisissons donc jamais un disjoncteur en nous basant uniquement sur l’habitude ou sur l’ancien équipement. Nous vérifions les exigences précises du modèle installé ainsi que la configuration électrique du bâtiment.
C’est particulièrement important dans les maisons plus anciennes de Henryville et de plusieurs municipalités de la Rive-Sud, où le panneau électrique peut déjà être très sollicité.
Ce que la photo nous apprend sur une bonne installation murale
La photo de ce projet montre quelque chose que les tableaux techniques ne peuvent pas expliquer : la différence entre une thermopompe simplement installée et une thermopompe intégrée à la pièce.
L’unité est placée dans une zone qui ne monopolise pas un mur complet. Elle demeure élevée, son soufflage reste dégagé et les raccordements sont dirigés latéralement de manière organisée.
Ces décisions sont prises sur place. Une installation identique ne serait pas nécessairement recommandée dans une autre maison, même avec la même thermopompe Fujitsu.
Une fenêtre pourrait être plus haute. Une poutre pourrait empêcher le passage des tuyaux. La pente nécessaire au drain pourrait imposer une autre direction. Le mur extérieur pourrait contenir une structure qui modifie la position du percement. La future disposition d’une armoire ou d’un téléviseur pourrait également changer la meilleure option.
Voilà pourquoi une installation CVAC professionnelle est toujours adaptée au bâtiment réel.
Ce que nous retenons de cette installation Fujitsu Altair 500 à Henryville
Le choix du modèle doit suivre le bâtiment, pas l’inverse
Une Fujitsu Altair 500 offre plusieurs avantages intéressants : technologie Inverter, fonctionnement chauffage-climatisation, réfrigérant R-32, format mural relativement compact, plusieurs capacités disponibles et possibilités de contrôle avancées.
Fujitsu mentionne notamment une connectivité Wi-Fi possible avec un adaptateur WLAN compatible et l’application AIRSTAGE Mobile, ainsi que plusieurs options d’intégration et de commandes. La télécommande sans fil rétroéclairée est également comprise avec l’unité intérieure selon la brochure.
Cependant, notre rôle chez AirGreen consiste d’abord à déterminer si ces caractéristiques correspondent réellement au projet.
Pour une propriété à Henryville, nous évaluons notamment la superficie et la configuration des pièces, mais aussi l’isolation, la fenestration, les pertes thermiques, les besoins en chauffage d’appoint, l’emplacement possible de l’unité extérieure et la capacité du panneau électrique.
Une erreur fréquente : choisir uniquement selon le nombre de pieds carrés
Il est tentant de dire qu’une certaine capacité correspond automatiquement à une superficie donnée. En pratique, ce raisonnement est incomplet.
Une maison ancienne avec de grandes fenêtres et une isolation moyenne peut avoir des besoins très différents d’une résidence récente de superficie identique.
De la même façon, une pièce très ouverte sur deux étages n’a pas le même comportement thermique qu’un étage composé de plusieurs chambres fermées.
Nous préférons donc expliquer clairement ce que peut réellement faire une thermopompe plutôt que de vendre une capacité simplement parce qu’un tableau général associe un certain nombre de BTU à un certain nombre de pieds carrés.
Installation, mise en service et vérifications : les détails qui ne se voient pas
Une bonne partie de notre travail reste invisible une fois l’installation terminée.
Après le montage de l’unité intérieure et de l’unité extérieure, nous devons assurer correctement les connexions frigorifiques, vérifier l’étanchéité, effectuer les procédures de mise sous vide appropriées, compléter les raccordements électriques, confirmer le drainage et mettre le système en service.
Nous vérifions aussi la réponse de l’unité aux commandes, le fonctionnement des volets, la circulation d’air et le comportement général du système.
C’est cette partie invisible qui distingue souvent une installation faite pour fonctionner immédiatement d’une installation CVAC pensée pour demeurer fiable.
L’entretien futur commence dès le jour de l’installation
La thermopompe visible sur notre photo de Henryville est installée près du plafond. Cette configuration est très courante, mais elle rappelle aussi l’importance de prévoir l’entretien.
Les filtres doivent rester accessibles. L’échangeur intérieur doit pouvoir être nettoyé. Le bac de drainage et la turbine peuvent éventuellement nécessiter une intervention.
Lorsque nous installons une unité murale, nous pensons donc déjà à la personne qui devra l’entretenir plusieurs années plus tard.
Un filtre propre, un serpentin intérieur entretenu et un drain libre contribuent au débit d’air, au contrôle de l’humidité et à l’efficacité du système.
AirGreen à Henryville et partout dans le Grand Montréal
Ce projet Fujitsu Altair 500 à Henryville représente bien notre manière d’aborder les installations de thermopompes murales : comprendre le bâtiment, sélectionner une capacité adaptée, planifier le parcours des conduites, soigner la finition et respecter les caractéristiques précises du fabricant.
Nous réalisons ce type d’installation de thermopompe à Henryville, Saint-Jean-sur-Richelieu, Chambly, Brossard, Longueuil et partout sur la Rive-Sud, ainsi qu’à Montréal, Laval et sur la Rive Nord.
Chaque maison impose ses propres contraintes. L’objectif reste toutefois le même : obtenir un système qui procure le niveau de confort recherché sans transformer l’installation en compromis esthétique ou technique.
Avec la Fujitsu AIRSTAGE Altair 500, nous disposons de plusieurs capacités et configurations permettant d’adapter la solution au bâtiment. Mais ce sont le dimensionnement, l’emplacement, la tuyauterie, l’électricité et la qualité de la mise en service qui transforment finalement une bonne thermopompe en une bonne installation.
