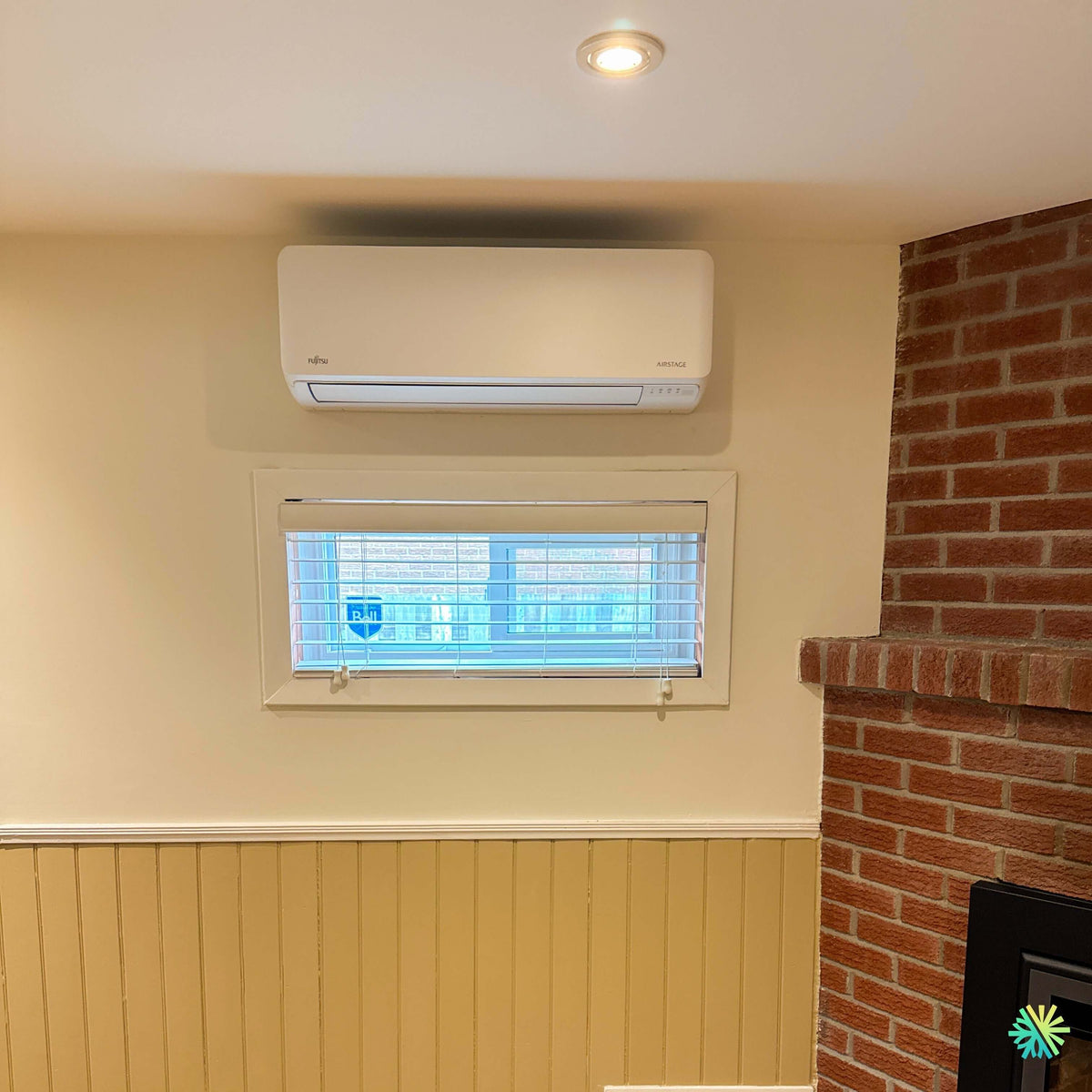

Une installation intérieure minutieuse dans un espace restreint entre fenêtre, plafond et maçonnerie
À Franklin, en Montérégie, cette installation de thermopompe murale Fujitsu AIRSTAGE Altair 700 nous a amenés à travailler avec une configuration intérieure où chaque centimètre comptait. La photo du projet montre parfaitement le type de situation que nous rencontrons régulièrement dans les maisons québécoises : une fenêtre horizontale occupe une bonne partie du mur, le plafond limite la hauteur disponible et une imposante structure de maçonnerie en brique se trouve immédiatement à droite.
Notre objectif n’était donc pas simplement de trouver un mur libre. Il fallait déterminer un emplacement qui permette à l’unité intérieure de fonctionner correctement, de distribuer l’air efficacement dans la pièce et de conserver une intégration visuelle propre sans compromettre l’accès à la fenêtre ou à la maçonnerie existante.
Le résultat est particulièrement intéressant : l’unité Fujitsu AIRSTAGE est installée directement au-dessus de la fenêtre, centrée dans l’espace disponible, avec un dégagement contrôlé sous le plafond. La façade blanche de la thermopompe s’intègre naturellement au mur clair, tandis que la proximité de la brique crée un contraste qui rend l’installation très visible sans qu’elle paraisse ajoutée au hasard.
Pourquoi cet emplacement demandait une vraie planification CVAC
Dans une pièce comme celle-ci, plusieurs contraintes se superposent.
La fenêtre réduit considérablement la surface de mur pouvant recevoir une thermopompe murale. À droite, la structure de brique limite également les possibilités de déplacement latéral. Enfin, l’unité doit rester suffisamment éloignée du plafond pour permettre une circulation d’air appropriée à son entrée supérieure et respecter les dégagements nécessaires à son fonctionnement et à son entretien.
Nous avons donc dû considérer simultanément :
- la largeur de l’unité intérieure;
- la hauteur disponible entre la fenêtre et le plafond;
- la présence du mur de brique à droite;
- la trajectoire de la tuyauterie frigorifique;
- l’écoulement du drain de condensat;
- la direction du soufflage;
- la facilité d’accès pour un futur entretien CVAC;
- l’aspect visuel une fois les travaux terminés.
C’est précisément dans ce type d’installation que l’expérience sur le terrain fait une différence. Une thermopompe peut être techniquement excellente, mais un mauvais emplacement peut diminuer le confort qu’elle est censée apporter.
Une unité placée au-dessus de la fenêtre : ce n’est pas seulement une question d’esthétique
Le positionnement au-dessus de cette fenêtre permet d’exploiter une portion de mur qui serait autrement difficile à utiliser.
Mais ce choix possède également un intérêt fonctionnel. Installée en hauteur, l’unité peut projeter l’air à travers la pièce plutôt que directement vers le sol. Sur une thermopompe murale, la gestion de la direction de l’air influence beaucoup la sensation de confort.
La Fujitsu Altair 700 possède une orientation verticale automatique du débit d’air, alors que la direction horizontale peut être ajustée manuellement selon la fiche technique du fabricant.
Nous cherchons toujours à utiliser cette capacité de diffusion de façon logique. L’objectif n’est pas uniquement de faire atteindre une température de consigne au thermostat interne de la machine, mais de créer une température aussi uniforme que possible dans la zone réellement occupée.
La proximité de la maçonnerie : un détail qu’il faut prendre au sérieux
La photo montre également une structure de brique immédiatement à droite de l’unité.
La maçonnerie impose une réflexion supplémentaire parce qu’elle peut influencer la manière dont nous faisons passer les conduites et où nous pouvons percer. Nous ne traitons jamais un mur comme une surface uniforme sans vérifier ce qui se trouve derrière ou autour.
Dans cette installation à Franklin, conserver l’unité sur la partie de mur fini, plutôt que de chercher à empiéter inutilement sur la structure de brique, permet d’obtenir un montage beaucoup plus cohérent.
Nous devons également anticiper la façon dont un technicien pourra ouvrir le panneau avant, retirer les filtres et accéder aux composants lors d’un futur nettoyage ou diagnostic.
Fujitsu AIRSTAGE Altair 700 : deux capacités dans une même plateforme
La documentation technique de la série Altair 700 couvre deux systèmes simple zone :
- ASUH09KMAS / AOUH09KMAS1, d’une capacité nominale de climatisation de 9 000 BTU/h;
- ASUH12KMAS / AOUH12KMAS1, d’une capacité nominale de climatisation de 12 000 BTU/h.
La photo intérieure permet d’identifier clairement la famille Fujitsu AIRSTAGE, mais elle ne montre pas la plaque signalétique de manière suffisamment détaillée pour distinguer avec certitude la version 9 000 BTU de la version 12 000 BTU. Nous préférons donc conserver cette distinction plutôt que d’attribuer artificiellement une capacité au projet.
Cette précision est importante : dans notre métier, le bon dimensionnement d’une thermopompe compte davantage qu’un chiffre choisi au hasard à partir de l’apparence de l’appareil.
Des capacités de chauffage supérieures à la capacité nominale de climatisation
La fiche Fujitsu présente un aspect particulièrement intéressant.
La version 9 000 BTU offre :
- 9 000 BTU/h en climatisation nominale;
- une modulation de climatisation de 3 100 à 12 100 BTU/h;
- 12 000 BTU/h en chauffage nominal;
- une plage de chauffage allant de 2 800 à 14 500 BTU/h.
La version 12 000 BTU offre pour sa part :
- 12 000 BTU/h en climatisation nominale;
- une modulation de 3 100 à 13 800 BTU/h;
- 14 000 BTU/h en chauffage nominal;
- une plage de chauffage de 2 800 à 15 000 BTU/h.
Cette capacité de modulation est l’un des avantages de la technologie Inverter. Au lieu de fonctionner uniquement à pleine puissance puis de s’arrêter, le compresseur peut adapter son fonctionnement aux besoins de la pièce.
Dans une zone résidentielle comme celle visible sur la photo, cela favorise une température plus régulière et réduit les variations importantes entre les cycles.
Un rendement énergétique particulièrement élevé
Selon la fiche technique fournie par Fujitsu, le modèle 09KMAS1 atteint un indice TRÈS2 de 30,0, tandis que le 12KMAS1 affiche 27,5.
Les valeurs CPSC2 région V sont respectivement de :
- 9,9 pour le système 9 000 BTU;
- 8,5 pour le système 12 000 BTU.
Les deux configurations sont également présentées avec des classifications ENERGY STAR, incluant la désignation liée au climat froid dans la documentation Fujitsu.
Pour un propriétaire qui compare différentes thermopompes murales à Franklin, Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, ces chiffres sont beaucoup plus utiles qu’une simple affirmation selon laquelle une machine est « efficace ».
Ils permettent de comparer réellement les performances entre différents systèmes.
Chauffage jusqu’à -15 °C : ce que cela signifie concrètement
Fujitsu annonce pour les deux Altair 700 une plage de fonctionnement en chauffage allant de -15 °C à 24 °C. En climatisation, les appareils peuvent fonctionner entre -10 °C et 50 °C.
Cette information doit être interprétée correctement.
Le fait qu’une thermopompe puisse fonctionner à -15 °C ne signifie pas automatiquement qu’elle pourra couvrir à elle seule toute la charge de chauffage de n’importe quelle maison à cette température.
La demande réelle dépend notamment :
- de l’isolation;
- de la superficie;
- de l’étanchéité du bâtiment;
- des fenêtres;
- de la disposition des pièces;
- de la quantité de murs extérieurs;
- de la température extérieure;
- de la capacité exacte de la thermopompe.
C’est pourquoi nous distinguons toujours température minimale de fonctionnement et capacité nécessaire pour chauffer un bâtiment complet.
Du R-32 au niveau sonore de 19 dB : les détails techniques qui comptent au quotidien
Une nouvelle génération de Fujitsu fonctionnant au R-32
La série AIRSTAGE Altair 700 utilise le réfrigérant R-32.
La documentation Fujitsu compare un potentiel de réchauffement global de 675 pour le R-32, contre 2 088 pour le R-410A, soit une réduction annoncée de 68 % du PRG.
Pour le propriétaire, cette différence peut sembler abstraite, mais pour nous, installateurs CVAC, le changement de réfrigérant a aussi des implications pratiques.
Une nouvelle thermopompe au R-32 doit être installée et mise en service selon les méthodes, équipements et exigences correspondant à ce réfrigérant. Les raccords frigorifiques, le tirage au vide, les tests et la manipulation du système doivent être réalisés avec rigueur.
Des conduites frigorifiques de 1/4 po et 3/8 po
Pour les deux capacités de l’Altair 700, Fujitsu spécifie :
- 1/4 po pour la conduite liquide;
- 3/8 po pour la conduite de gaz.
La longueur minimale de tuyauterie est de 10 pi, alors que la longueur maximale peut atteindre 66 pi. La différence de hauteur maximale autorisée est de 49 pi. La documentation indique également une précharge couvrant jusqu’à 49 pi de tuyauterie.
Ces chiffres sont particulièrement importants lorsque l’unité intérieure doit être installée dans un endroit architecturalement contraignant.
Le chemin des conduites ne doit jamais être improvisé uniquement pour raccourcir le temps de travail. Nous devons trouver un équilibre entre :
- conformité aux limites du fabricant;
- apparence de l’installation;
- accès futur;
- protection des conduites;
- évacuation correcte du condensat;
- emplacement de l’unité extérieure.
Une alimentation électrique relativement compacte
La série Altair 700 fonctionne en 208 à 230 V, 60 Hz, monophasé, avec un disjoncteur de 15 A indiqué dans la fiche technique.
Le courant maximal annoncé en chauffage est de 9,4 A sur les deux capacités. En climatisation, le maximum est de 6,4 A pour le 9 000 BTU et 6,9 A pour le 12 000 BTU.
Avant chaque installation, nous vérifions toutefois le modèle exact et les exigences de la plaque signalétique de l’équipement réellement livré.
Cette vérification préalable évite de découvrir une incompatibilité électrique lorsque l’unité est déjà fixée au mur.
Le faible niveau sonore est particulièrement pertinent dans cette pièce
La photo donne l’impression d’un espace résidentiel utilisé quotidiennement : mur fini, fenêtre, éclairage encastré et maçonnerie intérieure. Dans un endroit comme celui-ci, le niveau sonore de l’unité intérieure a une influence directe sur le confort.
La Fujitsu Altair 700 peut descendre jusqu’à 19 dB(A) en climatisation et 21 dB(A) en chauffage au réglage calme.
Aux vitesses supérieures, Fujitsu indique :
- 30/33 dB(A) en basse vitesse;
- 35/38 dB(A) en vitesse moyenne;
- 40/42 dB(A) en vitesse élevée.
La ventilation offre quatre vitesses plus un mode automatique.
Ce fonctionnement discret est utile lorsqu’une unité se trouve à proximité d’une zone de détente, d’un bureau ou d’un espace où la conversation et le silence sont importants.
Une unité intérieure compacte malgré ses capacités
Les deux versions utilisent une unité intérieure d’environ :
- 32 13/16 po de largeur;
- 10 5/8 po de hauteur;
- 8 3/4 po de profondeur.
Son poids est d’environ 22 lb.
Ces dimensions expliquent en partie pourquoi le système pouvait être intégré dans l’espace visible au-dessus de la fenêtre.
Mais « compact » ne signifie pas que l’on peut supprimer les dégagements nécessaires. Une thermopompe murale aspire notamment l’air par sa partie supérieure. La proximité du plafond doit donc toujours être considérée lors de la préparation.
Les serpentins ProCore et les filtres lavables
Fujitsu équipe cette série de serpentins ProCore, décrits dans la documentation comme étant fabriqués en cuivre à haute résistance à la corrosion.
L’unité intérieure possède également des filtres à air lavables.
Pour préserver les performances du système, ces filtres doivent rester accessibles et être nettoyés périodiquement.
Une unité installée dans un endroit où il est pratiquement impossible d’ouvrir le panneau ou de retirer les filtres devient rapidement problématique. C’est une raison supplémentaire pour laquelle nous intégrons l’accessibilité à notre planification avant même de percer.
Le Wi-Fi intégré simplifie le contrôle quotidien
La série Altair 700 comprend une connectivité Wi-Fi intégrée avec l’application mobile AIRSTAGE.
Le propriétaire peut ainsi gérer le système à distance, ce qui peut être utile pour ajuster la température avant l’arrivée à la maison ou contrôler plus facilement une zone qui n’est pas occupée en permanence.
La documentation mentionne également plusieurs possibilités de contrôleurs et d’interfaces optionnelles, notamment des solutions compatibles avec BACnet et Modbus pour certaines applications plus avancées.
Un détail souvent négligé : le déshumidification en été
Une thermopompe murale ne sert pas seulement à faire baisser le thermomètre.
La fiche Fujitsu annonce une capacité d’élimination d’humidité de :
- 1,38 L/h pour le modèle 9 000 BTU;
- 1,73 L/h pour le modèle 12 000 BTU.
Dans une pièce située en partie basse d’une maison ou simplement sujette à une humidité estivale importante, cet aspect peut faire une différence notable sur le confort ressenti.
Deux pièces affichant 23 °C peuvent sembler très différentes si l’une conserve une humidité élevée et l’autre non.
Les erreurs que nous évitons dans une installation au-dessus d’une fenêtre
Ce projet de Franklin permet d’illustrer plusieurs erreurs que nous cherchons à prévenir sur les installations de thermopompes murales :
- Installer l’unité trop près du plafond, au point de nuire à l’admission d’air.
- La décentrer inutilement, ce qui peut compromettre la diffusion ou donner un résultat visuel déséquilibré.
- Ignorer l’ouverture de la fenêtre ou ses garnitures.
- Choisir le mur uniquement selon le chemin de tuyauterie le plus court.
- Diriger directement le flux d’air vers une zone occupée en permanence.
- Créer un passage de drain sans pente adéquate.
- Rendre les filtres difficiles à retirer.
- Percer près d’une structure en maçonnerie sans planification suffisante.
- Choisir une capacité uniquement selon le nombre de pieds carrés.
- Négliger l’accès futur pour l’entretien et la réparation.
Dans une installation CVAC professionnelle, ce sont souvent ces décisions invisibles qui déterminent si le propriétaire sera satisfait cinq ou dix ans plus tard.
Le bon dimensionnement reste plus important que le plus gros nombre de BTU
Puisque l’Altair 700 existe en 9 000 et 12 000 BTU, il peut être tentant de choisir automatiquement la capacité supérieure.
Ce n’est pas notre façon de travailler.
Nous évaluons plutôt la charge thermique et les caractéristiques de la zone. Une thermopompe bien dimensionnée peut mieux moduler, maintenir une température régulière et contrôler l’humidité.
À l’inverse, choisir une machine trop grande uniquement « pour être certain » peut être une mauvaise stratégie.
Le rendement d’une thermopompe Fujitsu dépend autant de son dimensionnement et de son installation que des chiffres imprimés dans sa fiche technique.
ENERGY STAR et aides financières : vérifier la combinaison exacte
La documentation Fujitsu classe les systèmes Altair 700 présentés dans la fiche comme ENERGY STAR, incluant des catégories liées au climat froid.
Cette classification est pertinente lorsqu’un propriétaire examine les programmes d’aide financière applicables aux thermopompes.
Cependant, la brochure ne confirme pas à elle seule un montant précis de subvention au Québec pour cette installation de Franklin. Les programmes peuvent exiger une combinaison exacte d’unités intérieure et extérieure, une référence de certification et plusieurs conditions propres au bâtiment et au demandeur.
Nous préférons donc toujours valider la combinaison précise installée et les critères du programme applicable plutôt que de présenter une subvention comme automatiquement acquise.
Ce que cette installation de Franklin montre particulièrement bien
Cette réalisation n’est pas spectaculaire parce qu’elle comporte une quantité extraordinaire d’équipement. Elle est intéressante parce qu’elle démontre comment une installation apparemment simple exige de résoudre plusieurs contraintes simultanément.
Nous avions un mur avec :
- une fenêtre occupant la zone centrale;
- peu de hauteur disponible au-dessus;
- une structure de brique à proximité immédiate;
- une finition intérieure qu’il fallait préserver;
- un besoin de distribution d’air cohérente dans la pièce.
La Fujitsu AIRSTAGE Altair 700 a pu être intégrée proprement dans cet espace sans bloquer la fenêtre et sans empiéter visuellement sur la maçonnerie.
C’est exactement l’approche que nous appliquons chez AirGreen sur nos projets de thermopompes murales, que ce soit à Franklin, Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud ou ailleurs en Montérégie : nous ne regardons pas seulement où l’appareil peut physiquement entrer. Nous cherchons l’emplacement où il pourra fonctionner correctement, rester accessible et s’intégrer proprement à la maison.
Une bonne installation de thermopompe Fujitsu se juge donc autant par ce que l’on voit après les travaux que par toutes les décisions techniques prises avant que l’unité soit fixée au mur.
