Installation d’une thermopompe murale Fujitsu AIRSTAGE Altair 700 à Hinchinbrooke en Montérégie

Une installation intérieure discrète, pensée pour diffuser l’air efficacement sans compromettre l’architecture de la pièce

À Hinchinbrooke, cette installation d’une thermopompe murale Fujitsu AIRSTAGE Altair 700 illustre parfaitement un aspect du travail CVAC qui paraît simple sur une photo, mais qui demande beaucoup de précision sur le terrain : déterminer exactement où placer l’unité intérieure pour obtenir une bonne circulation d’air, conserver l’accès nécessaire à l’entretien et intégrer l’appareil proprement à la pièce.

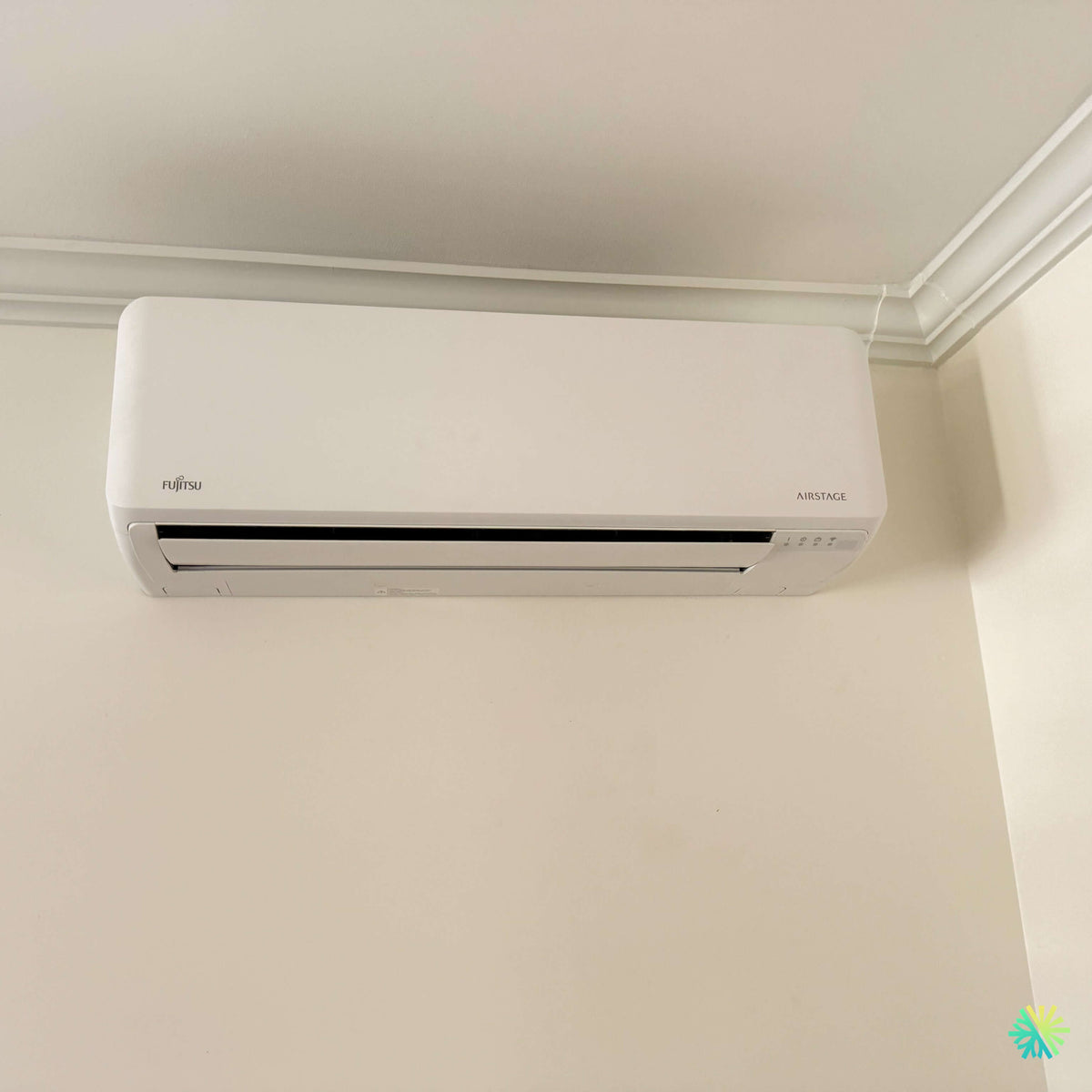

Sur la photo de notre installation, l’unité murale Fujitsu se trouve très près du plafond, sur un mur clair, à proximité d’un angle architectural comportant plusieurs moulures. L’espace disponible était donc défini avec précision. Il fallait éviter de placer l’appareil trop près des éléments décoratifs, conserver les dégagements nécessaires au fonctionnement et positionner la thermopompe de façon à ce que son volet puisse distribuer l’air dans la pièce sans obstruction.

Le résultat est volontairement sobre : aucune conduite frigorifique apparente autour de l’unité, aucun câblage visible et une thermopompe dont le boîtier blanc s’intègre naturellement au décor existant.

Cette installation à Hinchinbrooke, dans le secteur de la Montérégie, constitue aussi un bon exemple de ce que nous recherchons chez AirGreen lorsqu’un propriétaire choisit une thermopompe murale : une machine performante ne suffit pas. Son emplacement, son parcours de tuyauterie, sa mise à niveau et la façon dont elle s’intègre au bâtiment déterminent en grande partie la qualité du résultat final.

Pourquoi la position de l’unité intérieure était particulièrement importante ici

L’image du chantier permet de remarquer immédiatement plusieurs contraintes.

L’unité est installée très haut, ce qui est généralement avantageux pour une thermopompe murale puisque l’air traité peut être projeté plus librement dans la pièce. Toutefois, il ne suffit pas de monter l’appareil « le plus haut possible ».

Sur ce projet, nous devions notamment tenir compte :

• du plafond;
• des moulures décoratives;
• de l’angle du mur à droite de la thermopompe;
• de l’ouverture complète du volet inférieur;
• de l’entrée d’air située dans la partie supérieure de l’unité;
• du parcours des conduites derrière ou à proximité de l’appareil;
• de l’accessibilité future pour le nettoyage et l’entretien CVAC.

Une unité murale trop collée au plafond pourrait rendre l’entretien des filtres moins pratique ou perturber l’aspiration d’air. À l’inverse, une installation trop basse peut devenir visuellement dominante et compromettre la diffusion de l’air.

Ici, le positionnement permet de préserver une finition nette tout en gardant l’appareil dans la partie supérieure du mur, là où une thermopompe Fujitsu peut distribuer efficacement le chauffage ou la climatisation.

Une intégration particulièrement propre dans une pièce avec moulures

Les moulures visibles autour du plafond rendaient également la finition plus délicate.

Dans une pièce sans détail architectural, déplacer une unité de quelques centimètres vers la gauche ou la droite peut n’avoir pratiquement aucun impact esthétique. Ici, ce n’était pas le cas. La proximité de l’angle et des moulures obligeait à obtenir un alignement propre.

Nous portons beaucoup d’attention à ce genre de détail lors de nos installations de thermopompes murales à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et en Montérégie. Une thermopompe reste visible pendant de nombreuses années. Une différence de positionnement qui paraît minime lors de l’installation peut devenir évidente chaque fois que le propriétaire entre dans la pièce.

La photo de cette installation de Hinchinbrooke montre justement un appareil qui semble appartenir à l’espace plutôt qu’avoir été ajouté sans réflexion.

Fujitsu Altair 700 : ce que les caractéristiques techniques changent concrètement dans une installation résidentielle

La Fujitsu AIRSTAGE Altair 700 est une thermopompe murale simple zone de la série H de Fujitsu. La documentation technique de cette famille couvre deux combinaisons : les modèles 09KMAS1 et 12KMAS1. La photo intérieure ne permet pas de lire la plaque signalétique et nous évitons donc d’attribuer arbitrairement l’une des deux capacités au système photographié.

La famille Altair 700 comprend :

• une version de 9 000 BTU/h en climatisation, avec 12 000 BTU/h nominal en chauffage;
• une version de 12 000 BTU/h en climatisation, avec 14 000 BTU/h nominal en chauffage.

Cette distinction est importante. Nous ne choisissons jamais une capacité uniquement parce qu’une thermopompe « plus grosse » semble offrir davantage de chauffage.

9 000 ou 12 000 BTU : pourquoi le bon dimensionnement reste essentiel

Pour une résidence de Hinchinbrooke, comme pour une propriété à Montréal, Laval ou Longueuil, plusieurs éléments influencent le dimensionnement :

• la superficie réellement desservie;
• la hauteur des plafonds;
• la quantité et le type de fenêtres;
• l’exposition au soleil;
• l’isolation;
• la configuration des pièces;
• le nombre de murs extérieurs;
• les pertes thermiques en hiver;
• la façon dont l’air peut circuler d’une pièce à l’autre.

La version 09KMAS1 peut moduler sa capacité de climatisation entre 3 100 et 12 100 BTU/h, tandis que la 12KMAS1 peut varier entre 3 100 et 13 800 BTU/h. En chauffage, les plages annoncées sont respectivement de 2 800 à 14 500 BTU/h et de 2 800 à 15 000 BTU/h.

Cette capacité de modulation est l’un des grands avantages de la technologie Inverter.

Au lieu de fonctionner constamment à pleine puissance puis de s’arrêter, le système ajuste progressivement son rendement selon la demande. Cela permet de maintenir une température plus régulière et peut réduire les cycles marche-arrêt répétitifs.

Jusqu’à 30,0 de TRÈS2 selon la capacité

L’efficacité énergétique constitue l’un des points forts de cette série.

Selon la fiche Fujitsu :

• le modèle 09KMAS1 affiche un TRÈS2 de 30,0;
• le modèle 12KMAS1 affiche un TRÈS2 de 27,5.

La documentation identifie également les deux modèles comme répondant aux classifications ENERGY STAR, ENERGY STAR Cold Climate et au programme indiqué par Fujitsu dans sa fiche technique.

Pour un propriétaire qui compare plusieurs thermopompes murales, ces chiffres sont intéressants, mais nous recommandons toujours d’aller au-delà d’une seule cote.

Un appareil très efficace mal dimensionné ou mal positionné peut donner un moins bon résultat qu’un système choisi précisément pour les besoins du bâtiment.

Chauffage jusqu’à -15 °C selon la plage d’utilisation publiée

Fujitsu annonce pour l’Altair 700 une plage de fonctionnement en chauffage allant jusqu’à -15 °C, et une plage de fonctionnement en climatisation allant de -10 °C à 50 °C.

Pour une installation à Hinchinbrooke, cette donnée mérite d’être comprise correctement.

Une limite de fonctionnement à -15 °C signifie que l’appareil est conçu pour fonctionner jusqu’à cette température selon les conditions publiées par le fabricant. Cela ne signifie pas que sa capacité de chauffage reste identique à toutes les températures extérieures.

C’est pourquoi nous regardons toujours la thermopompe dans le contexte global de la propriété : isolation, système de chauffage existant, besoins du propriétaire et utilisation prévue.

Le R-32 : un élément technique de cette nouvelle génération Fujitsu

La série Altair 700 fonctionne au réfrigérant R-32.

Dans sa documentation, Fujitsu indique un potentiel de réchauffement global de 675 pour le R-32, comparativement à 2 088 pour le R-410A, soit une réduction annoncée de 68 % du PRG.

Pour le propriétaire, ce changement n’est pas visible dans l’utilisation quotidienne de la thermopompe. Pour nos techniciens, il influence toutefois directement les méthodes de travail, l’outillage, les pratiques de raccordement et les procédures qui doivent être respectées pendant l’installation CVAC.

Une thermopompe au R-32 doit être installée en tenant compte des exigences propres au réfrigérant et aux spécifications du fabricant. Il ne s’agit pas simplement de remplacer mécaniquement un ancien système au R-410A en conservant toutes les anciennes habitudes.

Des conduites de 1/4 po et 3/8 po

Pour les deux capacités documentées de l’Altair 700, Fujitsu spécifie :

• 1/4 po pour la ligne liquide;
• 3/8 po pour la ligne gaz.

La longueur minimale de tuyauterie indiquée est de 10 pieds, alors que la longueur maximale peut atteindre 66 pieds. La différence verticale maximale autorisée est de 49 pieds.

Ces dimensions ne sont pas des suggestions.

Lorsque nous réalisons une installation de thermopompe Fujitsu, les dimensions de tuyauterie doivent être respectées. Réutiliser automatiquement une ancienne ligne simplement parce qu’elle est déjà dans le mur peut créer un problème si ses dimensions ne correspondent pas à celles exigées par la nouvelle machine.

C’est une erreur que nous cherchons précisément à éviter lors des remplacements de systèmes.

Un détail invisible sur la photo : le soin apporté au trajet des conduites

L’un des meilleurs aspects visuels de cette installation intérieure est justement ce que l’on ne voit pas.

Autour de la thermopompe Fujitsu :

• aucune longue moulure technique n’est visible;
• aucun fil ne descend du côté de l’appareil;
• aucun cuivre isolé n’est apparent;
• aucune évacuation de condensats ne traverse le mur de façon désordonnée.

Cela exige de planifier le trajet avant de fixer définitivement la plaque murale.

Selon la configuration du bâtiment, les conduites peuvent sortir directement derrière l’appareil ou être orientées vers un côté. Dans tous les cas, nous devons simultanément gérer la tuyauterie frigorifique, le câblage et le drainage des condensats.

Le drainage est particulièrement important en mode climatisation. L’humidité extraite de l’air se condense dans l’unité intérieure et doit être évacuée correctement.

Une pente insuffisante, un tuyau écrasé ou un parcours mal conçu peut éventuellement produire des fuites d’eau à l’intérieur, même lorsque la thermopompe elle-même fonctionne normalement.

Seulement 19 dB(A) en mode calme

Dans une pièce résidentielle comme celle photographiée, le niveau sonore de l’unité intérieure peut avoir autant d’importance que son efficacité énergétique.

La fiche Altair 700 indique un niveau sonore pouvant descendre à 19 dB(A) en mode calme. Les valeurs publiées pour l’unité intérieure sont identiques pour les deux capacités :

• calme : 19 dB(A) en climatisation;
• basse vitesse : 30 dB(A);
• vitesse moyenne : 35 dB(A);
• haute vitesse : 40 dB(A).

En chauffage, les valeurs annoncées sont légèrement différentes selon la vitesse, avec notamment 21 dB(A) en mode calme.

Cette caractéristique est particulièrement pertinente lorsqu’une thermopompe murale est installée dans une chambre, un bureau, un salon ou un espace dans lequel les occupants passent plusieurs heures consécutives.

La proximité du plafond exige également un entretien régulier des filtres

L’Altair 700 utilise des filtres à air lavables. Fujitsu indique également des serpentins intérieurs ProCore en cuivre à haute résistance à la corrosion.

Même avec une thermopompe performante, l’entretien reste essentiel.

Lorsque les filtres accumulent trop de poussière, le débit d’air diminue. Le ventilateur doit alors travailler dans des conditions moins favorables et le confort peut progressivement se détériorer.

Nous conseillons donc aux propriétaires de vérifier régulièrement les filtres, particulièrement lorsqu’il y a :

• des animaux;
• beaucoup de poussière;
• des rénovations;
• une utilisation intensive de la thermopompe;
• plusieurs occupants dans la maison.

Un entretien CVAC professionnel périodique permet ensuite de nettoyer plus profondément l’évaporateur, le ventilateur tangentiel et les composantes auxquelles le propriétaire n’a normalement pas accès.

Wi-Fi intégré pour le contrôle à distance

La documentation Fujitsu mentionne également une connectivité Wi-Fi intégrée avec l’application mobile AIRSTAGE.

Cela donne la possibilité de gérer certaines fonctions de la thermopompe à distance, pratique notamment lorsqu’une propriété n’est pas occupée constamment.

La série accepte par ailleurs plusieurs options de contrôle et d’intégration, notamment certains contrôleurs filaires ainsi que des interfaces permettant une compatibilité avec les protocoles BACnet et Modbus.

Pour une résidence typique de Hinchinbrooke, le contrôle Wi-Fi est probablement la fonction la plus directement utile. Les options d’intégration plus évoluées deviennent particulièrement intéressantes dans des bâtiments commerciaux ou des projets d’automatisation.

Une alimentation 208-230 V avec protection de 15 A indiquée par Fujitsu

Les deux configurations Altair 700 documentées fonctionnent en 208 à 230 V, 60 Hz, monophasé, et la fiche technique indique un disjoncteur de 15 A.

Il faut néanmoins toujours se fier aux données du modèle précis installé et aux exigences électriques applicables au projet.

Lors de nos installations, la partie électrique n’est jamais traitée comme un détail secondaire. Une nouvelle thermopompe doit être alimentée correctement et la protection du circuit doit correspondre aux exigences de l’équipement.

Les erreurs à éviter avec une thermopompe murale installée près du plafond

Une installation comme celle de Hinchinbrooke permet de mettre en évidence plusieurs erreurs que nous cherchons à prévenir.

Installer l’unité trop près d’une moulure

Le boîtier doit pouvoir être ouvert pour l’entretien et les filtres doivent rester accessibles. Il faut également conserver les dégagements nécessaires à l’entrée d’air.

Négliger l’angle de diffusion

Une unité bien centrée visuellement n’est pas nécessairement bien positionnée pour le confort. Nous évaluons aussi la direction dans laquelle l’air doit être projeté.

Oublier le drainage

Une belle installation n’est pas réussie si l’eau de condensation ne peut pas s’évacuer correctement.

Réutiliser n’importe quelle tuyauterie existante

Pour l’Altair 700 présentée ici, Fujitsu spécifie 1/4 po liquide et 3/8 po gaz. Les anciennes conduites doivent être vérifiées avant toute décision de réutilisation.

Choisir automatiquement 12 000 BTU lorsqu’un 9 000 BTU suffirait

Le surdimensionnement n’est pas un avantage. La bonne capacité est celle qui correspond à la charge réelle du bâtiment et à la zone desservie.

Une installation AirGreen où l’esthétique et la technique vont ensemble

Cette installation de thermopompe Fujitsu AIRSTAGE Altair 700 à Hinchinbrooke paraît minimaliste une fois terminée. C’est précisément l’objectif.

Le propriétaire voit essentiellement une unité intérieure blanche, alignée proprement dans le haut du mur. Derrière cette apparente simplicité se trouvent pourtant plusieurs décisions techniques : hauteur, emplacement, support mural, trajet des conduites, drainage, alimentation électrique, dégagement autour de l’appareil et orientation du débit d’air.

Chez AirGreen, nous appliquons la même logique à nos installations de thermopompes murales à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et dans les municipalités environnantes.

Nous voulons que l’installation soit propre le jour où nous terminons le chantier, mais surtout qu’elle demeure pratique à utiliser, accessible pour l’entretien et adaptée au bâtiment pendant les années qui suivent.

Dans ce projet de Hinchinbrooke, la Fujitsu Altair 700 s’intègre particulièrement bien à la pièce grâce à son format mural compact et à un positionnement étudié autour des contraintes architecturales existantes. C’est une installation où les éléments les plus réussis sont justement ceux qui attirent le moins l’attention : aucune conduite disgracieuse, aucun câble apparent et une unité qui s’intègre naturellement au mur tout en restant positionnée pour assurer son travail de chauffage et de climatisation.
