Une installation sur balcon où chaque centimètre devait servir le rendement, l’accès et la durabilité
À Saint-Urbain-Premier, cette installation d’une thermopompe murale Fujitsu AIRSTAGE Altair 700 illustre parfaitement un type de chantier où la sélection de l’équipement ne représente qu’une partie du travail. L’unité extérieure devait ici être intégrée à un espace de balcon relativement restreint, à proximité immédiate du mur du bâtiment, d’une fenêtre et du garde-corps.

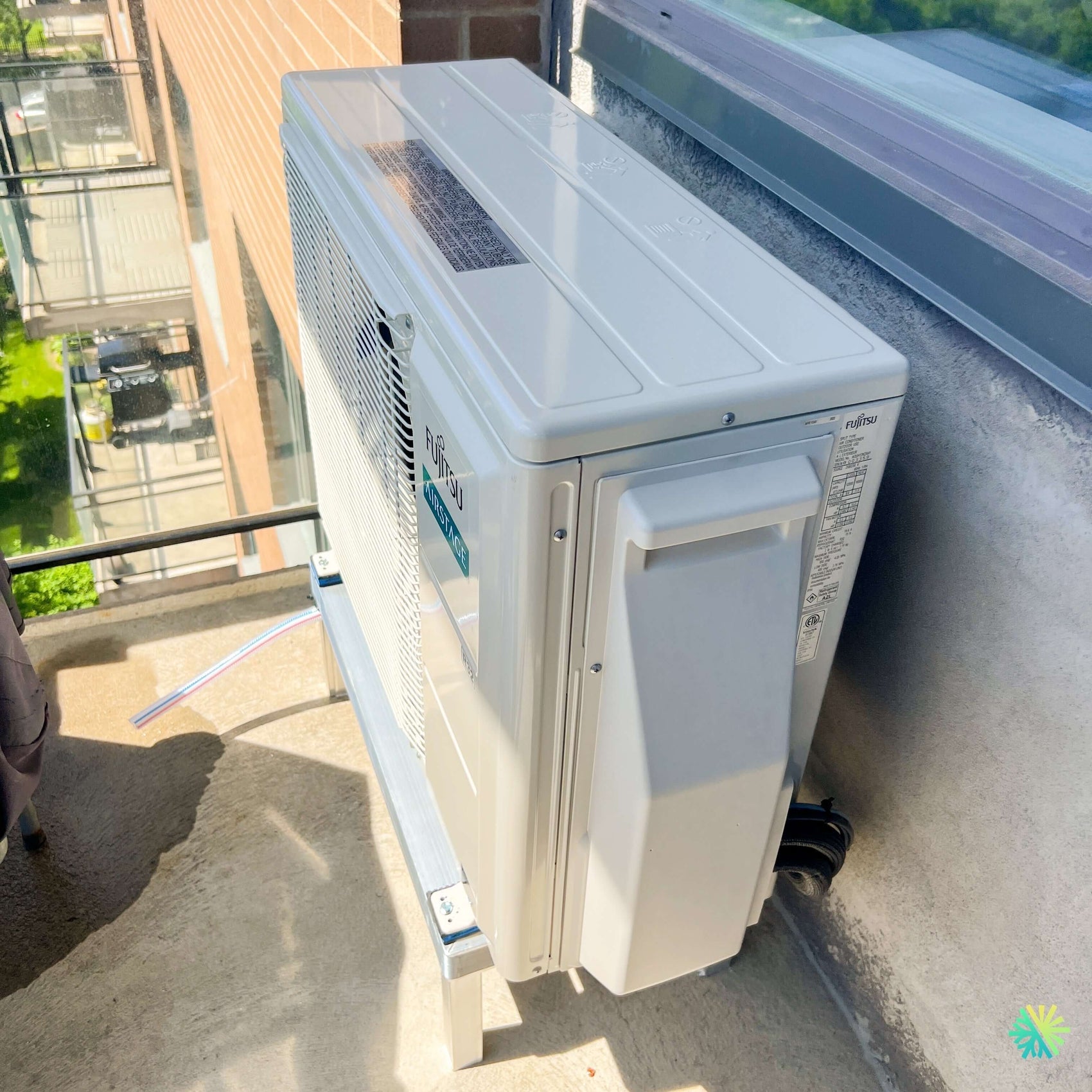

La photo prise durant notre intervention montre le résultat : une unité extérieure Fujitsu AIRSTAGE compacte, installée sur une structure métallique surélevée et positionnée de manière à conserver un passage raisonnable tout en permettant son raccordement au bâtiment.
Dans ce genre de situation, nous ne pouvons pas simplement déposer le condenseur à l’endroit qui semble le plus pratique. Nous devons réfléchir à la circulation d’air, au bruit, aux vibrations, à l’évacuation de l’eau pendant les cycles de dégivrage, à l’accès aux composantes techniques et au parcours de la tuyauterie frigorifique.
C’est précisément ce qui rend cette réalisation intéressante pour les propriétaires qui envisagent une installation de thermopompe murale à Saint-Urbain-Premier, à Montréal, Laval, Longueuil, sur la Rive-Nord ou la Rive-Sud : lorsqu’un balcon ou une terrasse impose des contraintes, le choix d’une unité extérieure compacte et une planification précise deviennent essentiels.
Une Fujitsu Altair 700 conçue en format simple zone
La Fujitsu AIRSTAGE Altair 700 appartient à la série H de systèmes muraux simple zone. La documentation du fabricant présente deux configurations dans cette gamme :
- ASUH09KMAS avec AOUH09KMAS1, correspondant à une capacité nominale de climatisation de 9 000 BTU/h;
- ASUH12KMAS avec AOUH12KMAS1, correspondant à une capacité nominale de climatisation de 12 000 BTU/h.
Sur la photo du chantier de Saint-Urbain-Premier, nous voyons bien l’unité extérieure Fujitsu AIRSTAGE et sa plaque technique, mais les inscriptions ne sont pas suffisamment lisibles pour confirmer sans ambiguïté laquelle des deux capacités a été installée. Nous préférons donc présenter les caractéristiques exactes de la gamme plutôt que d’attribuer arbitrairement une capacité au projet. La fiche technique Fujitsu confirme ces deux combinaisons et leurs principales spécifications.
Une unité extérieure particulièrement compacte pour ce type de balcon
L’un des éléments les plus pertinents dans cette réalisation est la taille de l’unité extérieure.
Selon la fiche technique de l’Altair 700, l’unité extérieure mesure environ :
- 799 mm de largeur;
- 542 mm de hauteur;
- 290 mm de profondeur;
- pour un poids net d’environ 32 kg.
Ces dimensions sont identiques pour les configurations 9 000 et 12 000 BTU/h documentées.
Une profondeur d’environ 290 mm devient particulièrement intéressante lorsque nous travaillons sur un balcon comme celui visible sur la photo. Une machine plus profonde aurait pu réduire davantage l’espace disponible et compliquer le dégagement devant ou derrière l’appareil.
Nous devons toutefois distinguer format compact et installation sans contraintes. Même une petite unité extérieure a besoin d’un environnement adéquat pour fonctionner correctement.
Le support métallique : plus qu’un simple accessoire
L’unité extérieure visible sur la photo est installée sur un support métallique surélevé, plutôt que directement sur la surface du balcon.
Ce choix apporte plusieurs bénéfices pratiques.
Séparer la machine de la surface du balcon
Lorsqu’une thermopompe fonctionne en chauffage, elle produit de l’eau pendant ses cycles de dégivrage. Cette eau doit pouvoir s’écouler sans créer inutilement une accumulation directement sous la base de l’appareil.
En surélevant le condenseur, nous créons davantage d’espace sous la machine.
Maintenir une installation stable
Un support rigide et correctement assemblé permet aussi de maintenir l’unité de niveau et de réduire les mouvements indésirables.
Sur une terrasse ou un balcon, les vibrations prennent une importance particulière, car elles peuvent être ressenties plus facilement par la structure du bâtiment si la machine est mal installée.
Faciliter certaines interventions futures
La hauteur supplémentaire peut également améliorer l’accès à la partie inférieure de la machine lors d’un entretien CVAC ou d’une inspection.
Une thermopompe ne doit pas seulement être facile à installer le jour du chantier. Nous pensons également au technicien qui devra éventuellement ouvrir les panneaux, inspecter les connexions, nettoyer l’échangeur ou effectuer un diagnostic.
Une implantation près du mur qui exige une vraie planification
La photo montre que l’unité extérieure se trouve à proximité du mur extérieur et d’une fenêtre.
Cette configuration oblige à considérer plusieurs aspects simultanément :
- l’espace disponible;
- le trajet des conduites vers l’intérieur;
- la présence du garde-corps;
- l’ouverture de la fenêtre;
- l’accès au panneau technique;
- le dégagement nécessaire autour de l’échangeur;
- le rejet d’air du ventilateur;
- les possibilités d’entretien futur.
Une erreur courante lors d’une installation sur balcon consiste à chercher uniquement à « faire rentrer » l’unité. Ce n’est pas suffisant.
Nous devons aussi nous demander si la machine pourra respirer correctement et si un technicien pourra encore y accéder dans quelques années.
Technologie Inverter : une capacité qui varie selon la demande
La série Altair 700 utilise un compresseur Inverter, ce qui permet au système de moduler sa capacité au lieu de fonctionner uniquement en marche-arrêt.
Pour la version 9 000 BTU/h, Fujitsu indique :
- climatisation nominale : 9 000 BTU/h;
- modulation en climatisation : 3 100 à 12 100 BTU/h;
- chauffage nominal : 12 000 BTU/h;
- modulation en chauffage : 2 800 à 14 500 BTU/h.
Pour la version 12 000 BTU/h :
- climatisation nominale : 12 000 BTU/h;
- modulation en climatisation : 3 100 à 13 800 BTU/h;
- chauffage nominal : 14 000 BTU/h;
- modulation en chauffage : 2 800 à 15 000 BTU/h.
Cette modulation est importante pour le confort.
Une pièce n’a pas constamment besoin de la capacité maximale de sa thermopompe. Une température extérieure de 12 °C en automne n’impose pas la même demande qu’une journée beaucoup plus froide. En été, une journée légèrement chaude ne représente pas non plus la même charge qu’une canicule.
L’Inverter permet donc au système d’adapter davantage son fonctionnement à la demande réelle.
Un rendement pouvant atteindre 30,0 SEER2
La fiche Fujitsu présente des rendements très intéressants pour cette gamme.
La configuration 09KMAS1 affiche :
- SEER2 : 30,0;
- HSPF2 région V : 9,9;
- EER2 : 16,4;
- COP2 : 4,64.
La configuration 12KMAS1 affiche :
- SEER2 : 27,5;
- HSPF2 région V : 8,5;
- EER2 : 13,5;
- COP2 : 4,32.
Les deux configurations apparaissent également avec les classifications ENERGY STAR, ENERGY STAR climat froid et ENERGY STAR Most Efficient dans la documentation fournie.
Pour un propriétaire, ces valeurs offrent une base beaucoup plus utile pour comparer des appareils que la capacité en BTU seule.
Chauffage jusqu’à -15 °C selon Fujitsu
La plage de fonctionnement annoncée par Fujitsu pour l’Altair 700 est de :
- -10 °C à 50 °C en climatisation;
- -15 °C à 24 °C en chauffage.
Cette donnée doit être examinée attentivement lors du choix d’une thermopompe au Québec.
Nous ne recommandons jamais de se fier uniquement aux mots « climat froid » sans consulter les valeurs spécifiques du modèle envisagé. La température minimale de fonctionnement, la capacité disponible à basse température et le système de chauffage d’appoint déjà présent dans la maison doivent tous être considérés.
À Saint-Urbain-Premier, comme ailleurs en Montérégie, les températures hivernales peuvent descendre sous -15 °C. Il est donc essentiel d’intégrer la thermopompe dans une stratégie de chauffage cohérente pour l’ensemble de la saison.
R-32 : le réfrigérant utilisé par cette nouvelle Altair 700
La gamme Altair 700 utilise le réfrigérant R-32.
La documentation Fujitsu indique un potentiel de réchauffement global de 675 pour le R-32, comparativement à 2 088 pour le R-410A, ce qui correspond à une réduction annoncée de 68 % du PRG.
Pour nous, ce changement ne se limite pas à une mention sur une fiche de vente. Une installation au R-32 doit être réalisée en respectant les méthodes, équipements et procédures prévues pour ce type de réfrigérant.
Cela comprend notamment la qualité des raccords frigorifiques, le tirage au vide, la vérification de l’étanchéité et la mise en service appropriée.
Ce chantier à Saint-Urbain-Premier montre pourquoi une thermopompe de balcon doit être pensée comme un ensemble complet
La tuyauterie 1/4 po – 3/8 po offre une certaine flexibilité
Les deux configurations Altair 700 utilisent les mêmes diamètres de tuyauterie :
- 1/4 po pour la conduite liquide;
- 3/8 po pour la conduite gaz.
La longueur minimale de tuyauterie indiquée est de 3 m, soit 10 pi, alors que la longueur maximale autorisée par la documentation atteint 20 m, soit 66 pi.
La différence verticale maximale est de 14,9 m, soit 49 pi.
Ces chiffres sont particulièrement intéressants dans un contexte où l’unité extérieure est située sur un balcon. Selon la configuration du bâtiment, l’unité intérieure peut se trouver à une certaine distance ou à un autre niveau.
Cela dit, avoir la possibilité d’utiliser jusqu’à 66 pi de conduites ne signifie pas qu’il faut systématiquement créer un long parcours.
Chez AirGreen, nous cherchons plutôt un trajet logique, protégé et accessible.
Le panneau de service doit rester accessible
Sur la photo, nous distinguons clairement le côté de l’unité extérieure où se trouvent la plaque signalétique et le boîtier de raccordement.
C’est un détail important.
Une installation CVAC professionnelle doit anticiper les interventions futures. Si une unité est coincée tellement près d’un mur, d’une rambarde ou d’un obstacle qu’il devient impossible de retirer son panneau de service, chaque entretien devient inutilement complexe.
Dans les installations de balcon, nous examinons donc l’espace autour de la machine non seulement du point de vue du fonctionnement, mais aussi du service.
Disjoncteur de 15 A pour les deux configurations documentées
La Fujitsu Altair 700 fonctionne en 208 à 230 V, 60 Hz, monophasé.
La fiche technique indique un disjoncteur de 15 A pour les configurations 09KMAS1 et 12KMAS1.
Pour le modèle 9 000 BTU/h, Fujitsu indique un courant maximal de :
- 6,4 A en climatisation;
- 9,4 A en chauffage.
Pour le modèle 12 000 BTU/h :
- 6,9 A en climatisation;
- 9,4 A en chauffage.
Il ne faut toutefois jamais choisir le câblage d’une installation uniquement en se basant sur une valeur générale trouvée en ligne. Le modèle exact, la plaque signalétique, la méthode de raccordement et les exigences électriques applicables doivent toujours être confirmés sur place.
Un fonctionnement extérieur relativement silencieux
Le bruit prend encore plus d’importance lorsqu’une unité extérieure se trouve sur un balcon adjacent aux pièces habitées.
Fujitsu annonce pour la version 09KMAS1 un niveau sonore extérieur de 44 dB(A) en climatisation et 47 dB(A) en chauffage. La version 12KMAS1 affiche 48 dB(A) en climatisation et 50 dB(A) en chauffage.
À l’intérieur, l’unité murale peut descendre jusqu’à 19 dB(A) en climatisation et 21 dB(A) en chauffage au mode calme.
Une machine silencieuse reste cependant dépendante de la qualité de son installation. Une structure instable ou une fixation inadéquate peut amplifier des vibrations qu’un appareil correctement posé ne transmettrait normalement pas.
Wi-Fi intégré et gestion à distance
La documentation de l’Altair 700 indique également une connectivité Wi-Fi intégrée permettant l’utilisation de l’application mobile AIRSTAGE.
Cette fonction permet notamment de gérer la thermopompe à distance, ce qui peut être pratique pour :
- modifier une consigne;
- préparer la résidence avant l’arrivée des occupants;
- vérifier le fonctionnement;
- gérer une période d’absence;
- ajuster plus facilement les habitudes de chauffage et de climatisation.
La gamme accepte aussi plusieurs contrôleurs et interfaces optionnels, y compris certaines solutions BACnet et Modbus pour des projets nécessitant davantage d’intégration.
Une erreur à éviter : choisir l’emplacement extérieur seulement pour raccourcir les conduites
Lorsqu’un balcon est disponible, installer la thermopompe juste à côté du point de pénétration peut sembler évident.
Mais la distance la plus courte n’est pas toujours le meilleur choix.
Avant de fixer la position finale, nous devons vérifier :
- si le rejet d’air restera dégagé;
- si l’entretien demeurera possible;
- si la fenêtre pourra fonctionner normalement;
- si la présence de l’appareil gênera la circulation sur le balcon;
- si les vibrations pourront être maîtrisées;
- où ira l’eau de dégivrage;
- comment protéger les conduites;
- si la structure de support convient à l’installation.
Cette analyse est particulièrement importante dans les immeubles, condos, duplex et résidences où les espaces extérieurs sont restreints.
Le bon dimensionnement reste plus important que de choisir automatiquement le 12 000 BTU/h
Il est fréquent de penser qu’un appareil de 12 000 BTU/h est nécessairement préférable à un 9 000 BTU/h.
Ce raisonnement est trop simple.
La capacité doit correspondre aux pertes et gains thermiques de la zone, à son volume, à son exposition solaire, à l’isolation et à la circulation de l’air vers les pièces adjacentes.
Une machine trop grande peut atteindre rapidement sa consigne et réduire certains avantages d’un fonctionnement prolongé à faible régime.
À l’inverse, une machine sous-dimensionnée peut travailler continuellement sans atteindre le confort souhaité lors des conditions les plus exigeantes.
C’est pourquoi, chez AirGreen, nous cherchons à adapter la thermopompe murale au bâtiment plutôt que d’adapter le bâtiment à une capacité choisie arbitrairement.
Une installation pertinente pour les espaces extérieurs restreints
Ce projet de Saint-Urbain-Premier résume bien l’un des avantages pratiques de la Fujitsu Altair 700 : son unité extérieure compacte peut faciliter les installations où chaque centimètre est important.
Sur la photo, la machine s’intègre dans un espace bordé par :
- le mur du bâtiment;
- une fenêtre;
- un garde-corps;
- la surface de circulation du balcon.
Le support métallique garde la machine surélevée, tandis que le faible encombrement en profondeur aide à conserver un espace raisonnable autour de l’équipement.
Il s’agit exactement du genre de chantier où le choix de la machine et la stratégie d’installation doivent être établis ensemble.
Notre méthode pour les installations à Saint-Urbain-Premier et dans le Grand Montréal
Chez AirGreen, nous réalisons des installations de thermopompes murales dans différents environnements : maisons unifamiliales, condos, plex, bâtiments avec balcons, espaces étroits ou façades plus complexes.
Que nous travaillions à Saint-Urbain-Premier, Montréal, Laval, Longueuil, sur la Rive-Nord ou la Rive-Sud, notre objectif demeure le même : obtenir une installation qui fonctionne bien aujourd’hui sans créer des problèmes évitables demain.
Cela signifie porter attention à la machine, mais également à son support, son emplacement, sa tuyauterie, son alimentation, son drainage, son accessibilité et son interaction avec le bâtiment.
Dans cette réalisation, la Fujitsu AIRSTAGE Altair 700 au R-32 offre précisément les caractéristiques adaptées à ce type de contexte : format extérieur compact, technologie Inverter, raccordement 1/4 po – 3/8 po, alimentation sur disjoncteur de 15 A selon les configurations documentées, Wi-Fi intégré et efficacité pouvant atteindre 30,0 SEER2.
Le résultat est une installation discrète sur balcon où l’espace disponible a été utilisé avec précision, sans perdre de vue les besoins techniques essentiels d’une thermopompe appelée à chauffer et climatiser pendant de nombreuses saisons.
