Installation d’une thermopompe centrale ELIOS R454B à Mont-Saint-Grégoire

Une installation centrale compacte réalisée avec précision sur une façade de brique

À Mont-Saint-Grégoire, nous avons récemment réalisé l’installation d’une thermopompe centrale ELIOS fonctionnant au réfrigérant R454B. Le projet illustre parfaitement un enjeu fréquent dans les résidences de la Montérégie : intégrer un nouvel équipement de chauffage et de climatisation dans un espace extérieur restreint, tout en assurant une circulation d’air adéquate, une installation mécanique solide et un accès pratique pour l’entretien futur.

Sur cette propriété, l’emplacement disponible se trouvait entre deux sections du bâtiment, contre un mur de fondation surmonté d’une façade de brique. Il fallait donc positionner l’unité extérieure avec soin afin de ne pas obstruer le passage, de maintenir les dégagements nécessaires autour de l’appareil et de protéger le système contre l’humidité du sol, la neige et les débris végétaux.

Notre équipe AirGreen a retenu une installation murale sur supports métalliques. Cette configuration permet de garder la thermopompe centrale surélevée, stable et bien dégagée du terrain, tout en utilisant efficacement l’espace disponible autour de la résidence.

Pourquoi installer l’unité extérieure sur des supports muraux?

Dans ce projet à Mont-Saint-Grégoire, le sol sous l’emplacement de l’unité était composé d’une zone de terre et de végétation située près de la fondation. Une installation directement au sol aurait exigé l’aménagement d’une base nivelée, avec une dalle ou un support approprié et une préparation du terrain pour limiter les mouvements causés par le gel et le dégel.

Les supports muraux représentaient ici une solution particulièrement adaptée. L’unité extérieure a été fixée sur deux consoles métalliques robustes ancrées dans la fondation. Cette méthode offre plusieurs avantages concrets :

• elle éloigne l’appareil de la terre, de la boue et de l’accumulation d’eau;
• elle réduit les risques d’obstruction causée par les feuilles et les mauvaises herbes;
• elle facilite l’évacuation de l’eau produite pendant les cycles de dégivrage;
• elle limite l’accumulation de neige directement autour de la base;
• elle simplifie l’accès à certaines composantes lors d’un entretien CVAC;
• elle préserve davantage l’espace au sol autour du bâtiment.

Le choix des ancrages et leur positionnement sont essentiels. Une unité extérieure centrale génère des vibrations normales pendant son fonctionnement. Les supports doivent donc être solidement installés dans une structure capable de reprendre la charge de l’appareil, et non simplement dans un revêtement extérieur fragile.

Sur cette installation, les consoles ont été fixées dans la partie en béton de la fondation. L’unité a ensuite été déposée sur des pieds antivibratoires afin de limiter la transmission des vibrations vers la structure du bâtiment.

Une thermopompe ELIOS conçue pour le chauffage et la climatisation centrale

La thermopompe centrale ELIOS R454B installée est reliée au système intérieur de la résidence afin d’assurer la distribution du chauffage et de la climatisation par le réseau de conduits existant ou adapté au projet.

Contrairement à une thermopompe murale, qui traite principalement une zone ouverte à partir d’une unité intérieure fixée au mur, une thermopompe centrale distribue l’air conditionné à travers plusieurs pièces. Elle convient particulièrement aux maisons déjà équipées de conduits de ventilation ou aux projets dans lesquels une distribution uniforme est prioritaire.

Une installation centrale bien dimensionnée peut notamment améliorer :

• la stabilité de la température entre les étages et les différentes pièces;
• la circulation de l’air dans l’ensemble de la résidence;
• la gestion de l’humidité pendant les périodes chaudes;
• le confort hivernal lorsqu’elle est intégrée à une stratégie de chauffage adaptée;
• la filtration de l’air, selon le type de composante intérieure et de filtre utilisé.

Le rendement final ne dépend toutefois pas uniquement de l’unité extérieure. La capacité sélectionnée, la configuration des conduits, le débit d’air, les réglages de ventilation, l’étanchéité du réseau et la qualité de la mise en service jouent tous un rôle déterminant.

Le réfrigérant R454B : une nouvelle génération de systèmes CVAC

Cette thermopompe utilise le réfrigérant R454B, désormais présent dans plusieurs nouvelles générations d’équipements de chauffage et de climatisation.

L’arrivée du R454B entraîne certaines adaptations dans les méthodes de travail des techniciens. L’installation doit respecter les exigences du fabricant concernant la tuyauterie frigorifique, les raccordements, les procédures d’évacuation, la vérification de l’étanchéité et la mise en service.

Le R454B appartient à une catégorie de réfrigérants légèrement inflammables. Cela ne signifie pas qu’un appareil correctement installé présente un danger particulier pour les occupants. Cela signifie plutôt que les techniciens doivent utiliser des outils, des procédures et des pratiques compatibles avec ce type de réfrigérant.

Chez AirGreen, nous accordons une attention particulière aux éléments suivants lors de l’installation d’une thermopompe au R454B :

• la conformité des conduites frigorifiques;
• la propreté intérieure de la tuyauterie;
• la qualité des raccords;
• l’épreuve d’étanchéité;
• la réalisation d’un vide profond avant la mise en service;
• la vérification de la charge selon la longueur réelle des conduites;
• le respect des instructions propres au modèle installé;
• l’identification claire de l’équipement pour les interventions futures.

Une mauvaise préparation de la tuyauterie peut introduire de l’humidité ou des contaminants dans le circuit frigorifique. À long terme, cela peut affecter le compresseur, les valves et la stabilité du rendement. La qualité de l’installation demeure donc aussi importante que le choix de la marque.

Un positionnement étudié malgré un espace limité

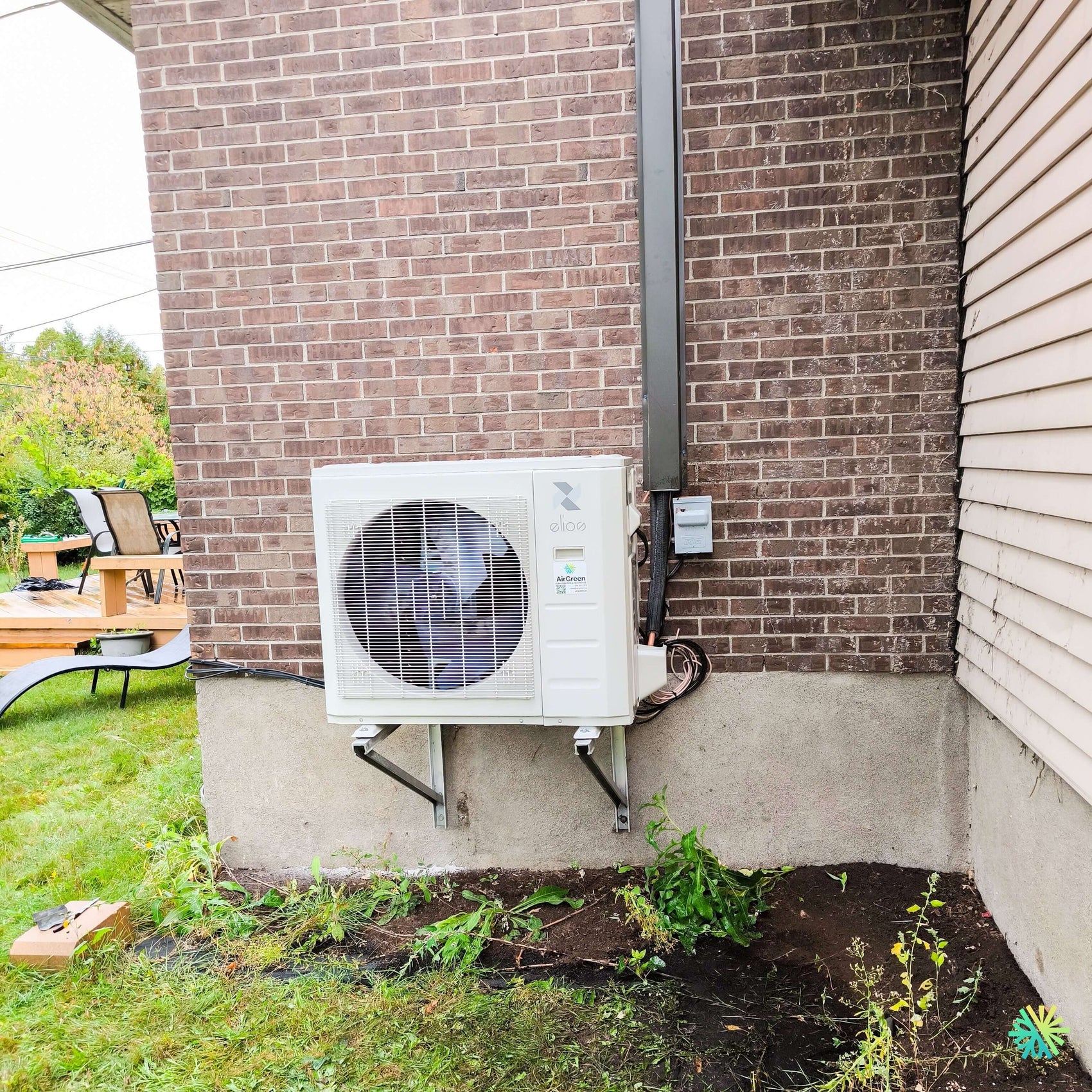

La photographie du projet montre que l’unité extérieure a été placée dans une section relativement étroite entre un mur de brique et une façade adjacente recouverte de revêtement.

Dans un tel emplacement, nous devons analyser plusieurs facteurs avant de fixer l’équipement :

La circulation de l’air

Le ventilateur extérieur doit pouvoir aspirer et rejeter l’air sans rencontrer d’obstruction excessive. Une thermopompe installée trop près d’un mur, d’une clôture, d’un balcon ou d’un autre appareil peut réaspirer l’air qu’elle vient de rejeter.

Cette recirculation peut réduire le rendement, augmenter la durée des cycles et exercer une charge inutile sur le compresseur. Nous respectons donc les dégagements prescrits par le fabricant et orientons la face du ventilateur vers une zone ouverte.

Dans ce projet, l’avant de l’appareil demeure libre, ce qui favorise une bonne évacuation de l’air.

La proximité du panneau de service

Un interrupteur de service extérieur est visible à proximité de l’unité. Cet élément permet d’isoler l’alimentation électrique de la thermopompe lors d’un entretien ou d’une intervention technique.

Son emplacement doit demeurer accessible. Il ne doit pas être dissimulé derrière l’appareil, enfoui sous la végétation ou placé dans une position difficile à atteindre.

Le passage des conduites

Les conduites frigorifiques et le câblage ont été regroupés et dirigés vers le bâtiment de manière compacte. Une finition propre n’est pas seulement une question d’apparence. Elle protège aussi les composantes contre les chocs, l’exposition prolongée aux intempéries et les dommages accidentels.

Nous évitons les boucles inutiles, les conduites écrasées et les courbes trop serrées. Chaque changement de direction doit préserver le diamètre intérieur de la tuyauterie afin de maintenir une circulation adéquate du réfrigérant.

L’eau de dégivrage

En mode chauffage, une thermopompe extérieure peut accumuler du givre sur son échangeur. Le système lance alors un cycle de dégivrage. L’eau produite doit pouvoir s’écouler sans créer une accumulation de glace sous l’unité.

La surélévation offerte par les supports muraux procure davantage d’espace sous l’appareil et réduit le risque que la glace atteigne la base de la thermopompe. Le propriétaire doit néanmoins garder cette zone dégagée pendant l’hiver.

Les étapes essentielles de cette installation CVAC

Une installation CVAC centrale comprend beaucoup plus que la fixation de l’unité visible à l’extérieur. Notre intervention suit une séquence méthodique afin de protéger le nouvel équipement et d’en assurer le fonctionnement.

Validation du dimensionnement

Nous vérifions d’abord les besoins de la résidence, la configuration du réseau de conduits, la capacité de la composante intérieure et les caractéristiques de l’installation existante.

Une thermopompe surdimensionnée peut atteindre rapidement la température demandée sans fonctionner suffisamment longtemps pour assurer une bonne déshumidification. Un équipement sous-dimensionné peut, quant à lui, fonctionner continuellement lors des périodes de pointe sans maintenir le confort recherché.

Le calcul doit prendre en compte la superficie, l’isolation, les fenêtres, l’orientation du bâtiment, les infiltrations d’air et la distribution des pièces.

Préparation de l’emplacement extérieur

Nous déterminons ensuite la hauteur de l’unité, la position des supports et le chemin des conduites. Les points d’ancrage sont choisis selon la structure disponible.

Sur la propriété de Mont-Saint-Grégoire, l’installation au-dessus de la fondation permet de conserver une distance utile avec le terrain et la végétation.

Installation frigorifique

Les conduites reliant l’unité extérieure à la composante intérieure doivent être installées sans contamination et protégées adéquatement. L’isolation de la conduite doit demeurer continue afin d’éviter la condensation et les pertes de rendement.

Une épreuve d’étanchéité est effectuée avant la mise sous vide. Cette étape permet de repérer une fuite potentielle avant l’introduction du réfrigérant dans l’ensemble du circuit.

Raccordement électrique

Le circuit électrique doit être dimensionné selon les valeurs indiquées sur la plaque signalétique de l’appareil et les exigences applicables. Le disjoncteur, le câblage et le sectionneur ne se choisissent pas uniquement en fonction de la capacité en BTU.

Chaque modèle possède des valeurs électriques précises qui doivent être respectées. Une protection surdimensionnée ou un câblage inadéquat peut compromettre la sécurité et la conformité de l’installation.

Mise en service et vérifications

Après le raccordement, nous vérifions le fonctionnement en climatisation et en chauffage, la réponse du thermostat, les températures d’air, la pression statique, le débit de ventilation et le comportement général du système.

Nous nous assurons également que l’unité extérieure demeure stable et qu’aucune vibration anormale n’est transmise à la fondation.

Ce que les propriétaires de Mont-Saint-Grégoire peuvent retenir de ce projet

Éviter de choisir l’emplacement uniquement selon l’apparence

Une unité extérieure discrète, mais enfermée dans un coin sans circulation d’air, peut fonctionner moins efficacement qu’un appareil légèrement plus visible installé dans de bonnes conditions.

L’emplacement doit être décidé selon les dégagements techniques, le trajet des conduites, l’accès électrique, le bruit, l’écoulement de l’eau et les besoins d’entretien.

Ne pas laisser la végétation envahir la thermopompe

La zone visible sous l’unité comprend de la terre et quelques végétaux. Ceux-ci devront être contrôlés afin de ne pas atteindre l’échangeur ou bloquer l’espace autour de l’appareil.

Nous recommandons de conserver une zone propre et dégagée. Les feuilles, les branches et les mauvaises herbes peuvent réduire la circulation d’air et retenir l’humidité contre certaines composantes.

Ne jamais couvrir complètement l’unité en hiver

Une thermopompe centrale doit continuer à échanger de l’air lorsqu’elle fonctionne en chauffage. Une housse fermée ou une structure improvisée peut bloquer le ventilateur et endommager l’équipement.

Il est préférable de retirer délicatement les accumulations de neige importantes autour de l’appareil, sans frapper les ailettes ni utiliser d’outils susceptibles de perforer l’échangeur.

Planifier un entretien CVAC régulier

Même une installation neuve nécessite un suivi. Les filtres intérieurs doivent être inspectés et remplacés selon leur état. L’unité extérieure doit rester propre, et les conduits, le drain de condensation ainsi que le système de ventilation doivent être vérifiés périodiquement.

Un débit d’air insuffisant causé par un filtre obstrué peut réduire le confort et nuire au fonctionnement du système. L’entretien préventif permet aussi de repérer plus tôt une vibration, un bruit inhabituel, une obstruction ou un problème de drainage.

Une réalisation représentative de notre approche chez AirGreen

Cette installation de thermopompe centrale ELIOS R454B à Mont-Saint-Grégoire démontre l’importance d’adapter chaque projet à la configuration réelle du bâtiment.

Nous n’installons pas une unité extérieure selon une méthode identique sur toutes les propriétés. Une maison de Montréal peut exiger une installation sur balcon ou dans une cour étroite. À Laval, la présence d’un passage latéral peut influencer l’orientation de l’appareil. À Longueuil ou sur la Rive Sud, une fondation dégagée peut favoriser l’utilisation de supports muraux. Sur la Rive Nord, la gestion de la neige et des vents dominants peut devenir un facteur prioritaire.

Dans chaque cas, nous cherchons à combiner :

• un positionnement conforme aux exigences du fabricant;
• une circulation d’air efficace;
• une fixation mécanique durable;
• un trajet de conduites propre et protégé;
• un accès simple pour le service;
• une intégration soignée à l’extérieur du bâtiment;
• une mise en service complète.

Le résultat obtenu à Mont-Saint-Grégoire est compact, fonctionnel et adapté à la structure existante. L’unité ELIOS est solidement surélevée, son ventilateur demeure dégagé, le sectionneur électrique reste accessible et les raccordements sont regroupés près du bâtiment.

Pour un propriétaire qui compare plusieurs options de chauffage central, de climatisation ou de remplacement d’un ancien système, cette réalisation rappelle une règle essentielle : la marque et la capacité de l’appareil comptent, mais la qualité de l’installation détermine une grande partie de sa fiabilité, de son efficacité et de sa durée de vie.
