Installation d’une thermopompe murale FUJITSU AIRSTAGE ORION XLTH à Rivière-Beaudette, en Montérégie

Une installation FUJITSU ORION XLTH pensée pour s’intégrer proprement à un espace de vie déjà aménagé

À Rivière-Beaudette, cette installation de thermopompe murale FUJITSU AIRSTAGE ORION XLTH illustre bien un aspect que nous considérons essentiel chez AirGreen : une bonne installation CVAC ne consiste pas simplement à fixer une unité intérieure au mur. Il faut trouver un emplacement qui favorise la circulation de l’air, respecte les dégagements nécessaires, limite l’impact visuel et s’intègre naturellement à la configuration réelle de la pièce.

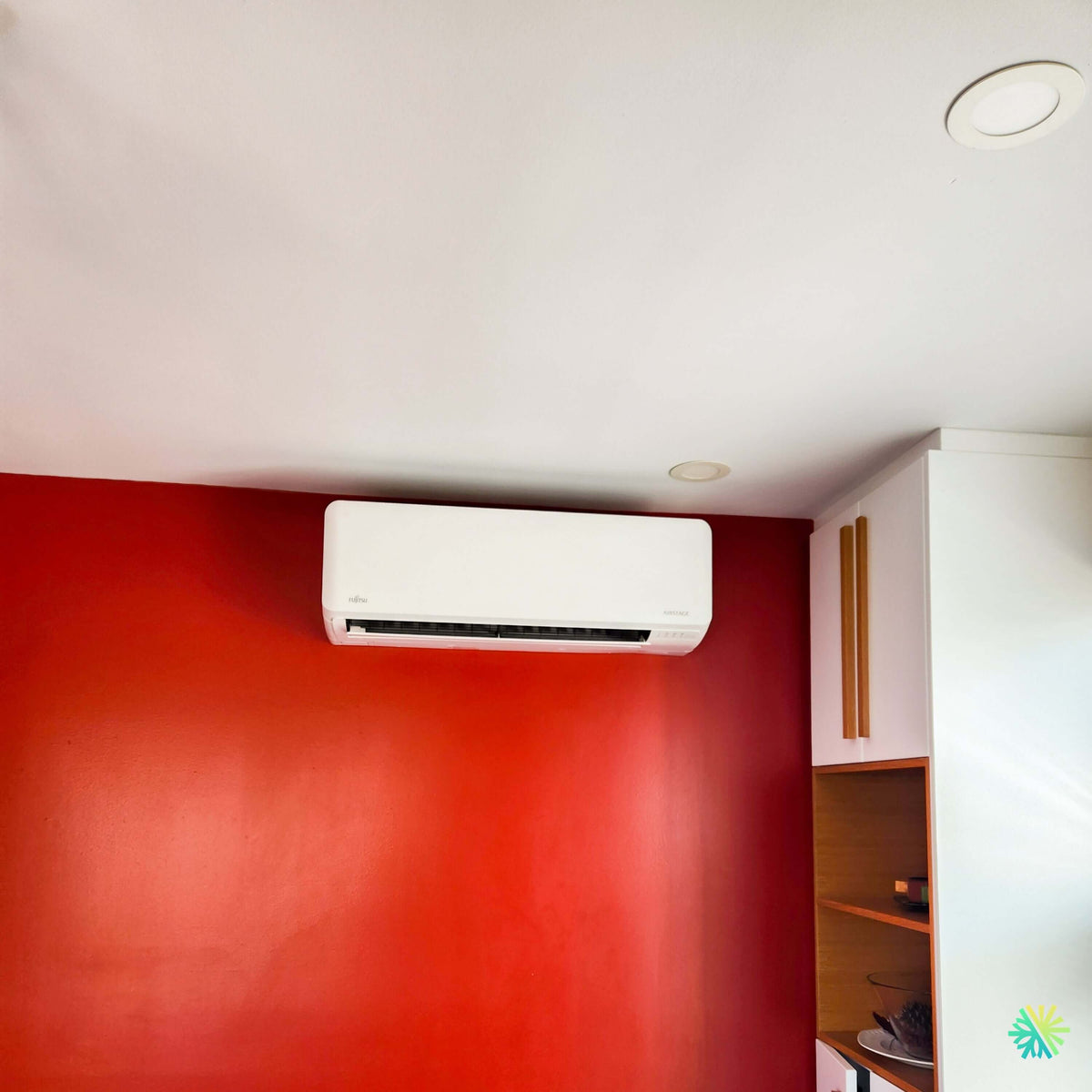

Sur la photo de cette installation, l’unité intérieure FUJITSU est installée très haut sur un mur d’accent rouge, immédiatement sous le plafond et à proximité d’un grand module d’armoires blanches. Ce type de configuration demande de la précision. L’appareil doit rester suffisamment dégagé pour aspirer correctement l’air par sa partie supérieure et distribuer l’air traité vers la pièce, tout en évitant qu’un meuble adjacent ne perturbe inutilement la diffusion.

Le résultat est particulièrement intéressant du point de vue de l’intégration : le boîtier blanc de la thermopompe murale se détache visuellement du mur rouge, mais reste cohérent avec les armoires blanches et les luminaires encastrés au plafond. L’installation conserve donc un caractère propre et relativement discret malgré le fort contraste de la pièce.

Pourquoi le positionnement de l’unité intérieure compte autant

Une thermopompe murale peut être très performante sur papier et néanmoins offrir un confort décevant si elle est mal positionnée.

Dans cette installation à Rivière-Beaudette, la hauteur choisie permet à l’appareil de projeter l’air dans le volume habitable plutôt que directement contre un obstacle bas. La proximité de l’armoire située à droite devait toutefois être considérée au moment de choisir la position exacte.

Lors d’une installation CVAC, nous évaluons notamment :

• la distance avec le plafond;
• le dégagement latéral;
• l’ouverture complète du volet de soufflage;
• la direction dominante du jet d’air;
• l’emplacement du mobilier;
• les possibilités de passage des conduites frigorifiques;
• la pente nécessaire pour l’évacuation des condensats;
• l’accès futur aux filtres et aux composants pour l’entretien CVAC;
• la structure du mur et les contraintes du bâtiment.

Un détail particulièrement propre dans cette réalisation est l’absence de goulotte apparente autour de l’unité sur la partie visible du mur. La photo suggère donc un passage directement derrière l’appareil ou un cheminement dissimulé hors du champ de vision. À partir d’une seule image, nous ne pouvons pas confirmer le parcours exact de la tuyauterie, mais le résultat intérieur montre clairement qu’une attention particulière a été accordée à la finition.

FUJITSU AIRSTAGE ORION XLTH : une thermopompe conçue pour notre climat

La FUJITSU AIRSTAGE ORION XLTH appartient à une gamme de systèmes muraux simple zone développés pour offrir simultanément chauffage et climatisation. La documentation technique de FUJITSU indique une plage de fonctionnement en chauffage descendant jusqu’à -26 °C, une caractéristique particulièrement pertinente pour une résidence située à Rivière-Beaudette, où une thermopompe doit être choisie en fonction des conditions hivernales québécoises plutôt qu’uniquement de ses performances estivales.

La série utilise le réfrigérant R-32. Selon la brochure FUJITSU fournie pour cette installation, son potentiel de réchauffement global est environ 68 % inférieur à celui du R-410A. Le manufacturier souligne également que les systèmes au R-32 utilisent une quantité réduite de réfrigérant tout en maintenant les performances recherchées en chauffage.

Pour un propriétaire qui compare plusieurs thermopompes murales à Montréal, Laval, Longueuil, sur la Rive Nord ou sur la Rive Sud, le type de réfrigérant est maintenant un élément pertinent à considérer, au même titre que le rendement, le bruit, la capacité de chauffage à basse température et la disponibilité du service après-vente.

Technologie Inverter : éviter le fonctionnement tout ou rien

L’ORION XLTH utilise un compresseur Inverter. Plutôt que de fonctionner uniquement à pleine puissance puis de s’arrêter complètement, le système peut moduler sa production selon les besoins réels de la pièce.

Cette modulation permet notamment :

• une température intérieure plus stable;
• moins de variations brusques de confort;
• un fonctionnement prolongé à charge réduite;
• une consommation mieux adaptée à la demande;
• une meilleure gestion du chauffage pendant les températures intermédiaires.

FUJITSU présente également sa série comme une solution offrant le chauffage et la climatisation toute l’année, avec Wi-Fi intégré et possibilité de contrôle à distance par l’application AIRSTAGE.

Dans la pratique, cette connectivité peut être particulièrement utile dans une résidence secondaire, une maison occupée de façon irrégulière ou simplement pour un propriétaire qui souhaite ajuster la température avant son retour à la maison.

Un fonctionnement silencieux particulièrement important dans une pièce de vie

Une thermopompe installée dans un espace occupé doit être évaluée autrement qu’un appareil situé dans un garage ou une salle mécanique.

La série ORION XLTH comprend plusieurs vitesses de ventilation, dont un mode de fonctionnement silencieux. Selon la capacité sélectionnée, la documentation FUJITSU indique un niveau sonore intérieur pouvant descendre jusqu’à 23 dB(A) sur certains modèles de la gamme. L’unité intérieure dispose également de plusieurs vitesses : automatique, élevée, moyenne-élevée, moyenne, moyenne-basse, basse et silencieuse.

Dans cette installation de Rivière-Beaudette, cet aspect prend tout son sens puisque l’appareil est installé directement dans une pièce aménagée. Il ne suffit donc pas que la thermopompe chauffe efficacement : elle doit pouvoir maintenir le confort sans devenir une présence sonore constante.

Une conception intérieure adaptée à une installation résidentielle soignée

FUJITSU indique que les unités murales ORION XLTH utilisent des serpentins ProCore en cuivre à haute résistance à la corrosion. La documentation mentionne également une télécommande rétroéclairée, le redémarrage automatique, le dégivrage automatique, un mode économique et une fonction de chaleur minimale.

Ces fonctions peuvent sembler secondaires au moment de magasiner une thermopompe, mais elles jouent un rôle concret dans l'utilisation quotidienne.

Le dégivrage automatique, par exemple, est incontournable dans notre climat. Lorsqu’une thermopompe extrait de la chaleur de l’air extérieur par temps froid, du givre peut se former sur l’échangeur extérieur. Le système doit être capable de gérer ces cycles efficacement pour maintenir ses performances.

La fonction de chaleur minimale peut également être intéressante lorsqu’une propriété doit demeurer tempérée pendant une période d’absence.

Ce projet à Rivière-Beaudette montre pourquoi la qualité de l’installation reste aussi importante que le choix de la thermopompe

Plusieurs capacités existent dans la gamme ORION XLTH

La brochure technique fournie couvre plusieurs configurations de la série : 9 000, 12 000, 14 500, 18 000 et 22 000 BTU/h de capacité nominale en climatisation, selon le modèle. Les capacités nominales en chauffage correspondantes vont de 12 000 à 25 200 BTU/h.

La capacité exacte de l’appareil photographié ne peut toutefois pas être confirmée simplement en regardant son boîtier intérieur. Plusieurs puissances partagent une apparence très similaire.

C’est un point important pour les propriétaires : la dimension physique d’une thermopompe ne permet pas de déterminer précisément sa capacité.

Chez AirGreen, le choix du BTU doit plutôt tenir compte de plusieurs facteurs :

• superficie réellement desservie;
• hauteur des plafonds;
• nombre d’étages;
• qualité de l’isolation;
• nombre et orientation des fenêtres;
• exposition au soleil;
• configuration ouverte ou compartimentée;
• pertes thermiques du bâtiment;
• utilisation réelle de la pièce.

Installer systématiquement une thermopompe plus grosse « pour être certain » est une erreur. Un appareil surdimensionné peut atteindre rapidement sa consigne et réduire ses cycles de modulation, alors qu’une unité insuffisante peut être sollicitée de façon excessive lors des périodes les plus froides.

Des performances à basse température qui méritent d’être examinées en détail

La fiche technique FUJITSU donne un renseignement particulièrement utile pour le Québec : elle indique la capacité maximale de chauffage disponible à différentes températures extérieures, notamment -15 °C, -21 °C et -26 °C.

Les résultats varient selon la puissance choisie. Les modèles de la gamme ne se comportent donc pas exactement de la même façon lorsque le mercure descend fortement.

C’est pourquoi nous préférons analyser une thermopompe selon sa performance réelle par temps froid plutôt que de nous arrêter uniquement au nombre de BTU indiqué dans son nom commercial.

Pour une propriété de Rivière-Beaudette, de Montréal, de Laval, de Longueuil, de la Rive Nord ou de la Rive Sud, cette distinction peut avoir une incidence importante sur le confort de janvier et février.

Tuyauterie : les dimensions changent selon la capacité

Un autre détail qui peut devenir déterminant lors du remplacement d’une ancienne thermopompe concerne les conduites frigorifiques existantes.

La fiche FUJITSU indique :

• modèles 9 000 et 12 000 BTU : 1/4 po liquide et 3/8 po gaz;
• modèle 15K de la brochure, donné à 14 500 BTU en climatisation nominale : 1/4 po liquide et 1/2 po gaz;
• modèles 18 000 et 24K : 3/8 po liquide et 5/8 po gaz.

Ce détail explique pourquoi nous ne recommandons jamais de présumer qu’une ancienne tuyauterie pourra automatiquement être conservée lors d’un remplacement.

Le diamètre, la longueur, l’état du cuivre, l’ancien réfrigérant et les exigences précises du nouveau manufacturier doivent tous être vérifiés.

Longues distances de tuyauterie possibles selon le modèle

La gamme permet également des longueurs de conduites différentes selon les capacités. La documentation FUJITSU prévoit notamment jusqu’à 25 m (82 pi) sur les plus petits modèles et jusqu’à 50 m (164 pi) sur certaines capacités supérieures. La différence verticale maximale varie elle aussi selon l’appareil.

Cette flexibilité est intéressante lorsqu’une unité intérieure doit être installée dans un endroit précis pour préserver le confort et l’esthétique, alors que l’unité extérieure doit être placée ailleurs pour respecter l’accès, le bruit, la neige ou la configuration du terrain.

Une unité extérieure préparée pour les conditions froides

Le manufacturier équipe cette série d’un chauffe-plateau de base, élément conçu spécifiquement pour les régions très froides. FUJITSU mentionne également un mode extérieur à faible niveau de bruit et une conception compacte.

Au Québec, l’installation extérieure mérite autant d’attention que l’unité intérieure. Il faut notamment considérer :

• l’accumulation de neige;
• la hauteur de support;
• l’évacuation de l’eau de dégivrage;
• la proximité des chambres;
• l’accès pour l’entretien;
• les vibrations;
• la circulation d’air autour du condenseur.

Une thermopompe capable de fonctionner à basse température doit aussi être installée de façon à ne pas se retrouver progressivement ensevelie ou bloquée par la glace pendant l’hiver.

ENERGY STAR et possibilité de subvention

La fiche technique indique que les modèles présentés dans cette gamme possèdent notamment des classifications ENERGY STAR et ENERGY STAR Cold Climate.

Cette classification peut être importante pour certaines aides financières en vigueur au Québec. Cependant, l’admissibilité finale à une subvention LogisVert ou à tout autre programme doit toujours être confirmée en fonction du numéro de modèle exact, de la combinaison intérieure-extérieure, de la référence AHRI applicable, du type de bâtiment et des règles du programme au moment de l’installation.

Nous évitons donc de promettre un montant de subvention simplement parce qu’un appareil appartient à une série donnée. La validation doit se faire avec la configuration réellement installée.

Ce que nous retenons particulièrement de cette installation

Le projet photographié à Rivière-Beaudette présente plusieurs éléments intéressants.

D’abord, l’unité a été positionnée de manière à occuper une partie du mur qui aurait été difficile à utiliser pour du mobilier en raison de sa hauteur. Ensuite, sa finition blanche reprend naturellement les tons des armoires adjacentes. Enfin, le placement élevé favorise une diffusion de l’air dans la pièce tout en laissant le mur inférieur disponible.

C’est exactement le genre de détail que nous cherchons lorsque nous préparons une installation de thermopompe murale : utiliser l’espace disponible intelligemment plutôt que de choisir l’emplacement uniquement en fonction du chemin le plus court pour la tuyauterie.

Les erreurs que nous cherchons à éviter lors d’une installation murale

Une installation propre commence souvent par ce que l’on décide de ne pas faire.

Parmi les erreurs fréquentes que nous cherchons à éviter :

1. Installer l’unité trop près d’un meuble élevé, ce qui peut perturber l’aspiration ou le soufflage.
2. Choisir la capacité uniquement selon la superficie, sans tenir compte de l’enveloppe thermique.
3. Réutiliser automatiquement une ancienne tuyauterie sans vérifier ses dimensions.
4. Placer l’unité extérieure trop basse, directement dans la zone d’accumulation de neige.
5. Négliger l’évacuation des condensats, pouvant mener à des problèmes d’eau.
6. Orienter le soufflage directement vers un fauteuil, un lit ou une zone occupée en permanence.
7. Sacrifier l’accessibilité future, rendant le nettoyage des filtres ou l’entretien inutilement complexe.

Dans une installation comme celle-ci, où le mur comporte à la fois un plafond bas, une armoire haute et un aménagement intérieur déjà terminé, quelques centimètres peuvent faire une réelle différence.

Pourquoi faire installer une FUJITSU ORION XLTH par AirGreen

Chez AirGreen, nous réalisons des installations de thermopompes murales FUJITSU dans le Grand Montréal et les secteurs environnants, notamment à Montréal, Laval, Longueuil, sur la Rive Sud, sur la Rive Nord et dans les municipalités de la Montérégie comme Rivière-Beaudette.

Notre approche consiste à examiner le système dans son ensemble : capacité, emplacement, alimentation électrique, tuyauterie, évacuation, circulation de l’air, fonctionnement hivernal, accès pour l’entretien et finition.

La photo de cette installation résume bien cette philosophie. La FUJITSU AIRSTAGE ORION XLTH n’est pas simplement présente dans la pièce : elle a été intégrée à son architecture.

Pour un propriétaire qui compare actuellement plusieurs options de chauffage et climatisation, la meilleure décision ne repose donc pas uniquement sur le SEER2, les BTU ou le nom du manufacturier. La qualité du dimensionnement et de l’installation déterminera en grande partie le confort que la thermopompe procurera pendant les prochaines années.
