Une installation FUJITSU pensée pour chauffer efficacement un espace où chaque détail de positionnement compte
À Saint-Louis, nous avons réalisé une installation qui illustre très bien un aspect souvent sous-estimé lorsqu’on choisit une thermopompe murale : la qualité du résultat dépend autant de la machine sélectionnée que de son emplacement et de la façon dont elle est intégrée au bâtiment.

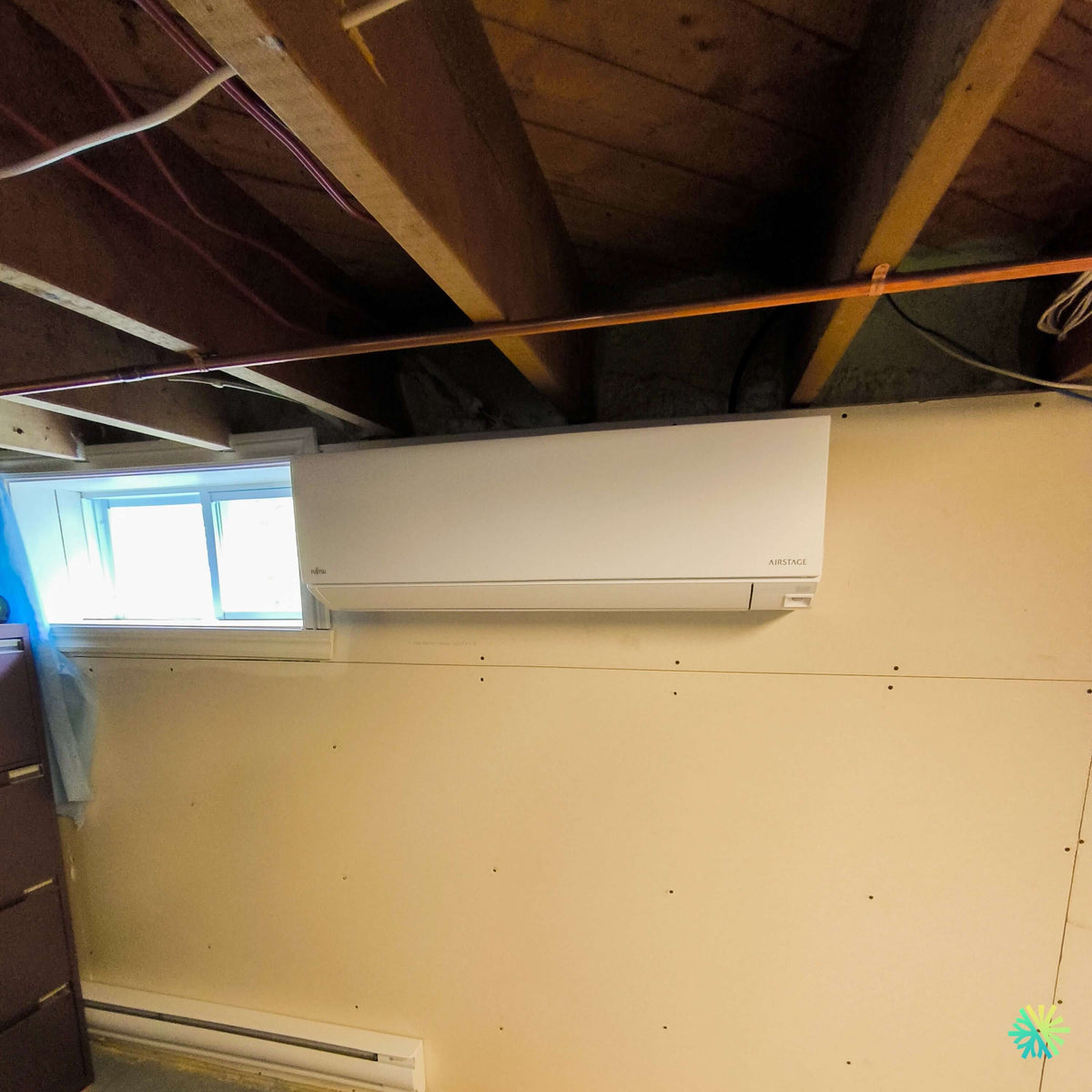

Sur la photo de cette installation, l’unité intérieure FUJITSU AIRSTAGE Orion XLTH+ est installée sur une section de mur en gypse, immédiatement à proximité d’une fenêtre, dans un espace où le plafond demeure ouvert et laisse visibles les solives ainsi que certains éléments mécaniques. Cette configuration donne une bonne idée du travail de planification qui accompagne une installation CVAC dans une pièce en rénovation, un sous-sol en finition, un atelier ou un espace dont les surfaces ne sont pas encore complètement fermées.
Notre objectif n’était pas simplement de fixer une unité au mur. Il fallait positionner l’appareil à une hauteur permettant une bonne diffusion de l’air tout en tenant compte de la fenêtre, de la structure du plafond, de la finition éventuelle de la pièce et du cheminement nécessaire pour les raccordements.
Le résultat est une installation sobre et fonctionnelle : l’unité murale est dégagée, accessible pour l’entretien et placée de manière à pouvoir distribuer l’air dans l’espace sans être enfermée dans une alcôve ou coincée immédiatement sous une structure horizontale.
Pourquoi la FUJITSU Orion XLTH+ est particulièrement intéressante au Québec
La gamme FUJITSU AIRSTAGE Orion XLTH+ est conçue pour les régions où une thermopompe doit faire beaucoup plus que climatiser quelques semaines durant l’été. Elle est prévue pour assurer le chauffage par temps froid jusqu’à une température extérieure de -30 °C, ce qui constitue un élément particulièrement pertinent pour une installation à Saint-Louis ainsi que pour les propriétaires de Montréal, Laval, Longueuil, de la Rive Nord et de la Rive Sud.
Selon la documentation technique fournie par Fujitsu, cette série utilise le réfrigérant R-32. Son potentiel de réchauffement global indiqué dans la documentation est de 675, comparativement à 2 088 pour le R-410A, soit une réduction annoncée de 68 %. La gamme est également dotée d’un compresseur Inverter, qui module son fonctionnement plutôt que de simplement fonctionner selon un cycle marche-arrêt traditionnel.
Cette modulation est importante dans une résidence québécoise. Une thermopompe correctement dimensionnée peut réduire sa puissance lorsque la demande est faible, puis augmenter son fonctionnement lorsque la température extérieure chute ou que la pièce doit revenir rapidement à sa température de consigne.
Le but est d’obtenir :
- une température intérieure plus stable;
- moins de variations brusques de confort;
- un fonctionnement généralement plus discret;
- une consommation mieux adaptée à la demande réelle;
- un meilleur rendement pendant les longues périodes de chauffage.
Une gamme qui conserve une capacité de chauffage impressionnante par grand froid
La fiche technique de la Orion XLTH+ présente trois capacités dans cette famille : 09KTAP1, 12KTAP1 et 15KTAP1. La photographie ne permet pas à elle seule de confirmer de façon fiable lequel de ces trois ensembles a été installé à Saint-Louis; nous évitons donc d'attribuer arbitrairement une capacité précise à l'appareil visible.
La gamme présente néanmoins des caractéristiques très intéressantes.
Pour le modèle 09KTAP1, la capacité nominale de climatisation est de 9 000 BTU/h, alors que le chauffage nominal atteint 12 000 BTU/h. Le modèle 12KTAP1 offre 12 000 BTU/h en climatisation et 15 300 BTU/h en chauffage nominal. Enfin, le modèle 15KTAP1 est donné à 14 500 BTU/h en climatisation et 17 400 BTU/h en chauffage nominal.
Mais ce sont surtout les données de chauffage à basse température qui retiennent notre attention dans le contexte québécois.
Selon le tableau technique Fujitsu, à -30 °C, la capacité maximale de chauffage correspond encore à :
- 113 % de la capacité nominale pour le 09KTAP1;
- 103 % pour le 12KTAP1;
- 101 % pour le 15KTAP1.
À -26 °C, les chiffres indiqués sont respectivement de 147 %, 128 % et 116 %.
Cela permet de comprendre pourquoi les performances à basse température sont beaucoup plus importantes que le simple nombre de BTU inscrit en gros caractères sur une fiche commerciale. Lorsque nous conseillons une thermopompe à Montréal ou dans le Grand Montréal, nous examinons la capacité réellement disponible lorsque le mercure descend, et non uniquement la performance nominale mesurée dans des conditions beaucoup plus faciles.
Rendement énergétique élevé selon la capacité choisie
FUJITSU annonce également des valeurs de rendement saisonnier élevées pour cette série.
La fiche technique indique notamment un TRÈS2 de 33,5 pour le 09KTAP1, 31,5 pour le 12KTAP1 et 28,7 pour le 15KTAP1. Les trois versions sont identifiées dans la documentation comme répondant aux classements ENERGY STAR, notamment aux catégories indiquées ES, ESCC et ESME.
Pour un propriétaire qui compare différentes thermopompes murales au Québec, cette donnée doit cependant être mise en contexte. Le modèle présentant le chiffre de rendement le plus élevé n’est pas automatiquement le meilleur choix pour chaque maison. Le dimensionnement doit être effectué selon la charge thermique, la superficie réellement desservie, l’isolation, le nombre de fenêtres, l’exposition solaire, la disposition des pièces et les pertes de chaleur.
Installer une thermopompe trop grande peut être aussi problématique qu’en installer une trop petite.
Ce que la photo de l’installation à Saint-Louis nous montre réellement
Cette installation est particulièrement intéressante parce que la pièce n’est pas présentée comme un espace fini de catalogue.
Nous voyons un plafond ouvert avec des solives apparentes, une fenêtre située à gauche de l’unité et un mur de gypse dont les joints et les fixations sont encore visibles. Cela signifie que l’intégration de la thermopompe devait tenir compte non seulement de l’état actuel de la pièce, mais également de son évolution une fois les travaux complétés.
L’unité intérieure a été positionnée :
- suffisamment haut pour permettre une bonne distribution de l’air;
- à droite de la fenêtre afin de conserver une section murale exploitable;
- avec un dégagement au-dessus de l’appareil;
- de façon à rester accessible pour les futurs nettoyages et interventions;
- sans empiéter directement sur l’ouverture de la fenêtre.
Pour nous, ce type de chantier est représentatif d’une installation où la coordination avec les travaux de rénovation est importante. Lorsque le plafond et certains murs sont encore ouverts, nous pouvons souvent planifier plus intelligemment le cheminement des conduites frigorifiques, du filage de communication et du drainage.
Pourquoi l’emplacement de l’unité intérieure ne doit jamais être choisi au hasard
Une thermopompe murale déplace un volume important d’air. Pour produire un confort uniforme, elle doit être placée là où son jet d’air peut rejoindre efficacement la zone occupée.
Une erreur fréquente consiste à choisir l’endroit uniquement parce que le mur est libre.
Nous évaluons plutôt :
- la géométrie de la pièce;
- la présence de portes et de corridors;
- les fenêtres;
- la hauteur disponible;
- les obstacles pouvant interrompre le jet d’air;
- l’emplacement possible de l’unité extérieure;
- le trajet des conduites;
- l’évacuation des condensats;
- l’accessibilité pour l’entretien.
Sur la photo de Saint-Louis, la présence d’un plafond non fini rend également importante la coordination avec ce qui pourrait éventuellement être ajouté : plafond suspendu, gypse, éclairage, rangement ou autres équipements.
Une unité intérieure silencieuse adaptée aux espaces de vie
Le niveau sonore constitue une autre caractéristique importante de la gamme Orion XLTH+.
FUJITSU indique un fonctionnement intérieur pouvant descendre jusqu’à 23 dB(A) en mode calme pour les versions 9 000 et 12 000 BTU, et jusqu’à 26 dB(A) pour la version 15 000. Plusieurs vitesses de ventilation sont disponibles : automatique, élevée, moyenne-élevée, moyenne, moyenne-basse, basse et calme.
Cette flexibilité est utile dans un sous-sol familial, une chambre, un bureau à domicile ou un espace de détente où le confort acoustique devient rapidement aussi important que la température.
L’unité intérieure est également équipée, selon la documentation Fujitsu, de serpentins ProCore en cuivre à haute résistance à la corrosion, d’un filtre lavable et d’une télécommande rétroéclairée.
Wi-Fi intégré et contrôle à distance
La série dispose d’une connectivité Wi-Fi intégrée permettant une surveillance et un contrôle à distance avec l’environnement mobile AIRSTAGE décrit par Fujitsu.
Pour de nombreux clients d’AirGreen, cette fonction est devenue beaucoup plus qu’un gadget.
Elle permet notamment de modifier la température sans être devant l’appareil, de préparer le confort avant le retour à la maison et de gérer plus facilement certaines périodes d’absence.
La plateforme offre également des possibilités d’intégration plus avancées. La documentation mentionne la compatibilité, au moyen des interfaces appropriées, avec des solutions de contrôle utilisant notamment BACnet et Modbus. Ce type de fonctionnalité peut devenir pertinent dans certains projets commerciaux, multilogements ou bâtiments équipés d’une automatisation plus développée.
Les détails d’installation qui font la différence sur une thermopompe murale FUJITSU
Une tuyauterie compacte de 1/4 po et 3/8 po
Un détail technique particulièrement utile pour les installateurs comme pour les propriétaires qui planifient une rénovation concerne le diamètre des conduites frigorifiques.
Pour les trois capacités indiquées dans la documentation Orion XLTH+, Fujitsu spécifie :
- ligne liquide : 1/4 po;
- ligne gaz : 3/8 po.
La longueur minimale indiquée est de 10 pi, tandis que la longueur maximale peut atteindre 66 pi, avec une différence verticale maximale de 49 pi.
Ces données sont importantes lorsqu’une unité intérieure est installée dans un sous-sol, à l’étage, au-dessus d’une fenêtre ou relativement loin de l’emplacement prévu pour le compresseur extérieur.
Dans une installation réelle, nous ne cherchons pas à utiliser la longueur maximale simplement parce qu’elle est permise. Un parcours court, logique et propre demeure généralement préférable lorsque la configuration du bâtiment le permet.
Un chauffe-plateau de base prévu pour l’hiver
La documentation FUJITSU mentionne un chauffe-plateau de base sur l’unité extérieure, un élément conçu spécifiquement pour les conditions de froid intense.
Pourquoi est-ce pertinent?
Une thermopompe produit périodiquement de l’eau lors de ses cycles de dégivrage en hiver. Dans notre climat, cette eau peut rapidement geler autour ou sous l’unité extérieure si l’installation n’est pas correctement planifiée.
Le positionnement extérieur doit donc tenir compte :
- de l’accumulation de neige;
- de l’évacuation de l’eau de dégivrage;
- de la hauteur de l’unité par rapport au sol;
- de la possibilité de glace;
- de l’accès pour l’entretien;
- du dégagement autour de l’échangeur.
Une excellente machine installée trop près du sol ou dans un endroit constamment enseveli par la neige peut perdre une partie importante de ses avantages.
L’erreur à éviter : choisir les BTU uniquement selon la superficie
Nous rencontrons régulièrement des propriétaires qui souhaitent une thermopompe de 12 000, 15 000 ou 18 000 BTU simplement parce qu’un tableau trouvé sur Internet associe un certain nombre de pieds carrés à une capacité.
Ces tableaux peuvent servir de point de départ, mais ils ne remplacent pas l’analyse du bâtiment.
Deux pièces de superficie identique peuvent avoir des besoins totalement différents. Une pièce possédant trois murs extérieurs, plusieurs fenêtres et une isolation moyenne perdra davantage de chaleur qu’un espace entouré de pièces chauffées.
À Saint-Louis, la fenêtre visible immédiatement à proximité de la thermopompe fait précisément partie des éléments qui influencent la charge thermique de la pièce.
Chez AirGreen, nous préférons donc établir le choix de la thermopompe FUJITSU en tenant compte de l’ensemble du contexte plutôt que d’installer automatiquement la capacité la plus élevée.
Un système 208-230 V dont le circuit dépend de la capacité
La gamme fonctionne en 208 à 230 V, 60 Hz, monophasé.
Selon la fiche technique :
- le 09KTAP1 demande un disjoncteur de 15 A;
- le 12KTAP1 demande 20 A;
- le 15KTAP1 demande également 20 A.
Il est important de vérifier le panneau électrique avant l’installation. Le fait qu’un appareil soit compact ne signifie pas qu’il peut simplement être raccordé à n’importe quel circuit existant.
Une installation CVAC professionnelle doit tenir compte des exigences du fabricant et de la configuration électrique réelle du bâtiment.
Une installation en rénovation offre aussi des avantages
Une pièce en finition comme celle photographiée à Saint-Louis présente certains défis esthétiques, mais elle peut aussi offrir davantage de flexibilité.
Avant que tout soit fermé, il est parfois possible de mieux planifier le passage des conduites et du câblage. Cela peut éviter des moulures inutiles, limiter certains travaux de finition et permettre une intégration plus discrète.
C’est pourquoi nous recommandons, lorsqu’un propriétaire prévoit à la fois une rénovation et l’installation d’une thermopompe murale, de coordonner les deux projets dès le départ.
Nous pouvons alors prévoir les accès, les alimentations électriques et le trajet mécanique avant que les surfaces finales soient terminées.
Ce que nous vérifions avant de quitter le chantier
Une installation ne se termine pas lorsque l’unité intérieure est accrochée au mur.
Nos interventions comprennent une série de vérifications destinées à confirmer que le système fonctionne correctement dans les conditions prévues. Selon la configuration du chantier, cela comprend notamment la vérification du drainage, des raccordements, du fonctionnement en chauffage et en climatisation, des commandes ainsi que de la réponse de l’unité.
Nous portons également attention à la finition visuelle.
Dans un secteur comme Montréal, Laval, Longueuil, la Rive Nord ou la Rive Sud, les maisons peuvent être très différentes : bungalow, cottage, duplex, condo, sous-sol aménagé, maison ancienne ou construction récente. Il n’existe donc pas une seule méthode de passage des conduites applicable partout.
Notre rôle consiste à adapter l’installation au bâtiment plutôt que de forcer le bâtiment à s’adapter à une méthode standard.
Pourquoi cette installation à Saint-Louis représente bien notre approche
Ce projet montre une thermopompe installée dans un environnement réel, au milieu d’un espace encore en finition. C’est précisément dans ces situations que la planification prend toute son importance.
La FUJITSU AIRSTAGE Orion XLTH+ combine plusieurs caractéristiques pertinentes pour le climat québécois : chauffage annoncé jusqu’à -30 °C, technologie Inverter, réfrigérant R-32, Wi-Fi intégré, fonctionnement intérieur pouvant atteindre seulement 23 dB(A) selon la capacité et performances de chauffage maintenues à très basse température.
Mais ces caractéristiques ne donnent leur plein potentiel que lorsque l’appareil est correctement sélectionné, positionné et installé.
À Saint-Louis, comme dans nos installations de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, nous regardons donc le projet dans son ensemble : emplacement, distribution de l’air, structure du bâtiment, cheminement de la tuyauterie, alimentation électrique, évacuation des condensats, accessibilité pour l’entretien et comportement attendu pendant l’hiver.
C’est cette combinaison entre choix technique et qualité d’exécution qui permet d’obtenir un système CVAC réellement adapté à la maison, plutôt qu’une simple unité fixée au mur.
Conseils pratiques avant de faire installer une thermopompe FUJITSU
Avant de confirmer un projet, nous recommandons de préparer quelques informations simples :
- La superficie et la disposition des pièces qui doivent être chauffées et climatisées.
- Le type de chauffage existant, particulièrement si la thermopompe doit devenir la principale source de chauffage.
- L’emplacement potentiel de l’unité extérieure, en pensant à la neige et au dégivrage.
- La capacité du panneau électrique et l’espace disponible pour un nouveau circuit.
- Les rénovations prévues, surtout lorsque les murs ou plafonds sont encore ouverts.
- Les priorités du propriétaire : silence, rendement, contrôle Wi-Fi, esthétique ou chauffage à basse température.
Plus ces informations sont disponibles tôt dans le projet, plus il est facile de proposer une installation propre et durable.
Une thermopompe conçue pour être utilisée toute l’année
Le principal intérêt d’un appareil comme la FUJITSU Orion XLTH+ ne se limite pas à sa capacité de climatisation.
Elle constitue un système de chauffage et climatisation destiné à fonctionner durant les quatre saisons. Sa plage de fonctionnement publiée par Fujitsu s’étend de -10 °C à 50 °C en climatisation et de -30 °C à 24 °C en chauffage.
Pour un climat comme celui du Québec, cette plage de chauffage est particulièrement pertinente.
L’objectif reste toutefois de sélectionner la bonne capacité pour la maison. La gamme Orion XLTH+ propose plusieurs formats précisément parce que les besoins diffèrent d’un projet à l’autre.
Pour cette installation de Saint-Louis, l’espace disponible, la proximité de la fenêtre, la structure ouverte au plafond et l’état de finition de la pièce ont tous été des éléments à considérer afin d’intégrer proprement l’unité murale FUJITSU au bâtiment.
Chez AirGreen, c’est exactement ce que nous recherchons : une installation de thermopompe où la performance de l’équipement et la qualité de l’intégration travaillent ensemble pour offrir un confort durable.
