Une installation FUJITSU ORION XLTH pensée pour affronter les hivers de Saint-Philippe sans sacrifier l’espace extérieur
À Saint-Philippe, sur la Rive-Sud de Montréal, nous avons réalisé une installation qui illustre parfaitement ce que nous recherchons chez AirGreen lorsqu’un propriétaire veut remplacer ou ajouter un système de chauffage et de climatisation : une thermopompe murale performante en climat froid, une unité extérieure bien positionnée et une installation propre qui respecte les contraintes réelles du bâtiment.
Pour ce projet, notre choix s’est porté sur une FUJITSU AIRSTAGE ORION XLTH, une thermopompe murale de la série H conçue pour fonctionner en chauffage jusqu’à -26 °C. La documentation technique Fujitsu indique également une plage de fonctionnement en climatisation allant jusqu’à 50 °C, l’utilisation du réfrigérant R-32, la technologie Inverter et une certification ENERGY STAR selon les configurations de cette gamme.
Mais la particularité de cette installation ne se limite pas à la machine elle-même. La photo du chantier montre un environnement extérieur relativement serré : mur de brique, fondation de béton, installations mécaniques existantes à proximité, tuyauterie déjà présente et espace limité entre plusieurs éléments du bâtiment. C’est précisément dans ce type de situation que la qualité d’une installation CVAC devient aussi importante que le choix de la thermopompe.
Un emplacement extérieur compact qui demandait une implantation réfléchie

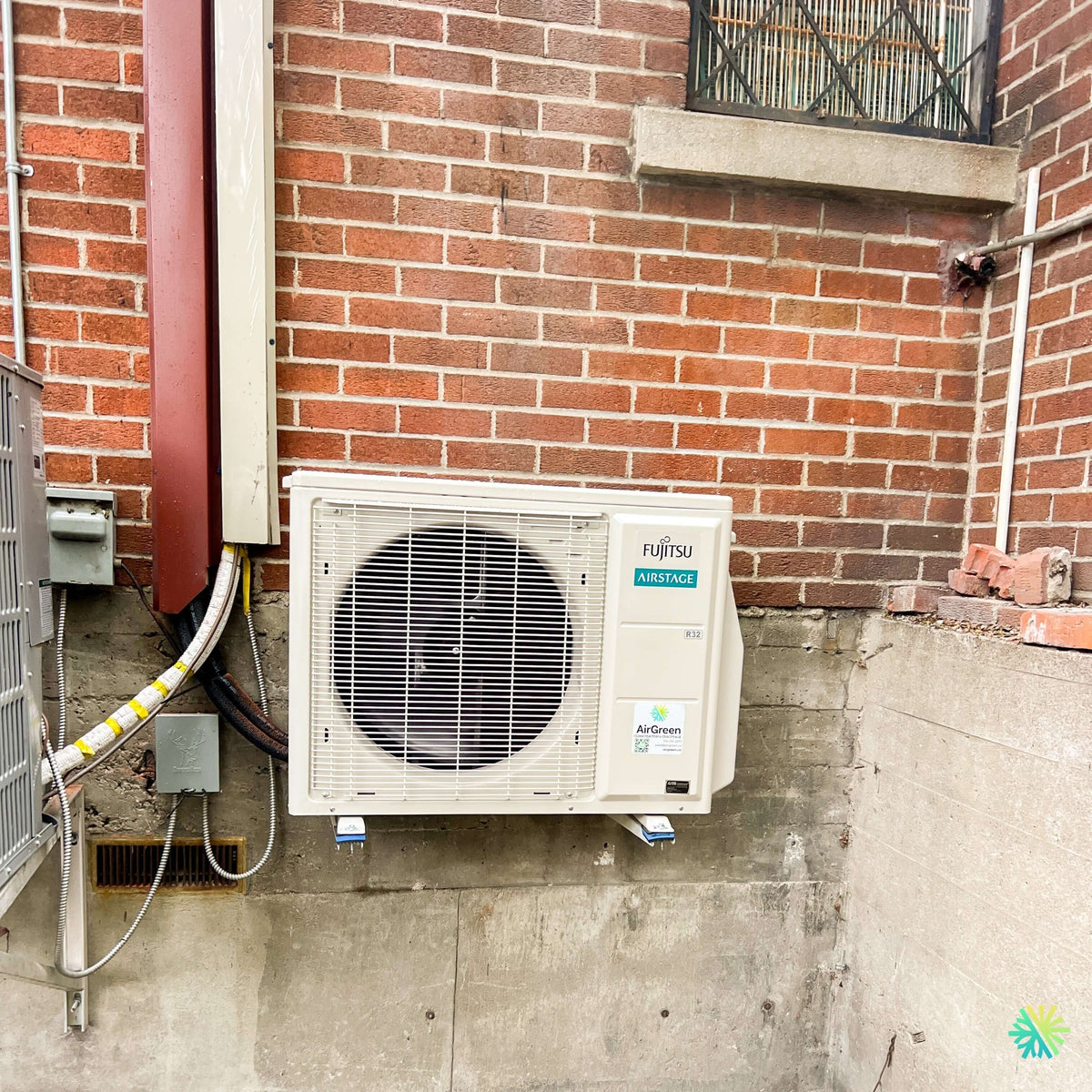

Sur cette propriété de Saint-Philippe, l’unité extérieure de la FUJITSU ORION XLTH a été installée directement contre la fondation, sur des supports muraux métalliques, plutôt que déposée au niveau du sol.
Ce choix offre plusieurs avantages pratiques.
Premièrement, l’appareil demeure surélevé par rapport au sol. Pour une thermopompe utilisée en chauffage durant l’hiver québécois, ce détail est important. La neige, la glace et l’accumulation d’eau autour de l’unité extérieure peuvent nuire au fonctionnement d’un système mal positionné. Une installation sur supports permet de conserver un dégagement plus intéressant sous l’appareil et facilite l’évacuation de l’eau produite pendant les cycles de dégivrage.
Deuxièmement, cette configuration préserve l’espace disponible autour de la fondation. Dans le cas présenté ici, plusieurs éléments étaient déjà présents dans cette zone : une autre unité mécanique se trouve à proximité, de même que des conduits électriques et diverses traversées dans le bâtiment. Nous devions donc intégrer la nouvelle thermopompe sans transformer cet espace technique en amas de tuyauterie difficile à entretenir.
Troisièmement, la fixation murale permet de créer une installation visuellement plus structurée. Sur la photo, l’unité FUJITSU est alignée contre la fondation et les raccordements frigorifiques sont dirigés vers une goulotte de protection verticale, ce qui aide à protéger et à regrouper les conduites.
Pourquoi le dégagement autour d’une thermopompe est essentiel
Installer une thermopompe extérieure ne consiste jamais simplement à trouver une surface libre assez grande.
Une unité extérieure doit pouvoir aspirer et expulser un volume important d’air. Si elle est enfermée entre des murs, des équipements ou des obstacles trop rapprochés, l’air chaud ou froid rejeté peut être réaspiré par l’appareil. Cela peut réduire le rendement du système et compliquer son fonctionnement lors des périodes de forte demande.
Dans cette installation à Saint-Philippe, le positionnement de la thermopompe FUJITSU tient compte de la configuration du mur, de l’appareil voisin et de la zone dégagée devant le ventilateur.
C’est un point que nous vérifions systématiquement lors de nos installations de thermopompes murales à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud : les dégagements ne doivent pas seulement être acceptables le jour de l’installation. Ils doivent également rester fonctionnels lorsque la neige s’accumule, lorsqu’un technicien doit accéder à l’appareil ou lorsque le système fonctionne à pleine capacité.
Une thermopompe conçue pour le chauffage en climat froid
La série AIRSTAGE ORION XLTH se distingue surtout par ses capacités de chauffage à basse température.
Selon la fiche technique Fujitsu fournie pour cette gamme, les modèles 09KZAH1, 12KZAH1, 15KZAH1, 18KZAH1 et 24KZAH1 peuvent fonctionner en chauffage entre -26 °C et 24 °C. La documentation présente également un chauffe-plateau de base, particulièrement pertinent dans les régions où le système doit fonctionner pendant des périodes prolongées sous le point de congélation.
Pour une propriété de Saint-Philippe, où les températures hivernales peuvent descendre bien sous zéro, cette caractéristique est beaucoup plus pertinente qu’un simple rendement élevé en climatisation estivale.
Une thermopompe utilisée au Québec doit être sélectionnée en tenant compte de plusieurs paramètres :
- la capacité de chauffage réelle lorsque la température extérieure diminue;
- la superficie et l’isolation de la propriété;
- la disposition des pièces;
- l’emplacement de l’unité intérieure;
- les pertes de chaleur du bâtiment;
- l’existence ou non d’un chauffage auxiliaire;
- la capacité électrique disponible;
- et la façon dont les occupants utilisent leur système.
La puissance nominale inscrite sur une thermopompe n’est donc qu’une partie de l’équation.
Des performances qui varient selon la capacité sélectionnée
La famille FUJITSU ORION XLTH couverte par la documentation comprend plusieurs puissances. Comme la plaque signalétique n’est pas visible sur la photo de cette installation, nous ne pouvons pas déterminer avec certitude laquelle de ces capacités est installée simplement à partir de l’image.
La gamme présentée par Fujitsu comprend notamment :
| Modèle extérieur | Climatisation nominale | Chauffage nominal | Efficacité SEER2/TRÈS2 |
|---|---|---|---|
| AOUH09KZAH1 | 9 000 BTU/h | 12 000 BTU/h | 33,1 |
| AOUH12KZAH1 | 12 000 BTU/h | 16 000 BTU/h | 30,5 |
| AOUH15KZAH1 | 14 500 BTU/h | 18 000 BTU/h | 27,5 |
| AOUH18KZAH1 | 18 000 BTU/h | 21 600 BTU/h | 25,5 |
| AOUH24KZAH1 | 22 000 BTU/h | 25 200 BTU/h | 24,0 |
Ces chiffres montrent pourquoi il est important de ne pas sélectionner une thermopompe uniquement sur la base du nombre de BTU affiché dans une publicité. Deux appareils de capacités différentes peuvent présenter des caractéristiques très différentes en matière de rendement, de modulation et de chauffage à basse température.
La technologie Inverter : mieux adaptée aux variations de température
La FUJITSU ORION XLTH fonctionne avec un compresseur Inverter. Contrairement à un système conventionnel fonctionnant essentiellement selon une logique marche-arrêt, l’Inverter peut ajuster la puissance produite en fonction des besoins.
Lorsqu’une maison approche de sa température de consigne, la thermopompe peut réduire son régime plutôt que de s’arrêter complètement et de redémarrer peu après.
Cela permet notamment :
- une température intérieure plus stable;
- moins de variations importantes de confort;
- une meilleure efficacité lors des périodes où la demande est modérée;
- un fonctionnement généralement plus discret;
- une adaptation progressive aux changements de température extérieure.
Fujitsu indique d’ailleurs des plages de capacité très larges sur cette série. Le modèle 12K, par exemple, peut moduler en climatisation entre 3 100 et 16 000 BTU/h, alors que sa plage de chauffage indiquée va de 3 500 à 23 600 BTU/h.
Cette capacité à moduler est particulièrement intéressante pendant les saisons intermédiaires à Saint-Philippe, lorsque quelques milliers de BTU suffisent pour maintenir le confort sans exiger la pleine puissance du compresseur.
R-32 : le réfrigérant utilisé par cette nouvelle génération FUJITSU
Un autre élément important de cette installation est clairement visible directement sur l’unité extérieure : l’étiquette R32.
La série ORION XLTH utilise effectivement le réfrigérant R-32.
Selon la documentation Fujitsu, son potentiel de réchauffement global est de 675, comparativement à 2 088 pour le R-410A, ce qui représente une réduction annoncée de 68 % du PRG. Fujitsu indique également que les systèmes utilisant le R-32 nécessitent une quantité moindre de réfrigérant tout en conservant les performances recherchées pour le chauffage.
Pour nous, chez AirGreen, cela signifie également que les pratiques d’installation doivent suivre précisément les exigences propres aux équipements modernes utilisant ce type de réfrigérant : préparation des conduites, raccordements, essais, mise sous vide et mise en service doivent être exécutés correctement.
Ce que cette installation à Saint-Philippe montre sur la qualité d’un véritable travail CVAC
Une bonne installation de thermopompe murale se remarque souvent davantage dans les détails que dans la machine elle-même.
Une tuyauterie protégée plutôt que laissée exposée
À gauche de l’unité extérieure visible sur la photo, les raccordements remontent dans une goulotte verticale fixée au bâtiment.
Cette finition joue plusieurs rôles. Elle protège les conduites frigorifiques et le câblage, réduit leur exposition aux intempéries et donne une apparence beaucoup plus propre au mur extérieur.
Nous accordons beaucoup d’importance à ce point parce qu’une installation demeure sur une propriété pendant de nombreuses années. Quelques minutes gagnées en laissant des conduites mal organisées peuvent produire une installation visuellement médiocre et plus vulnérable aux dommages.
Les dimensions de tuyauterie ne sont pas identiques pour tous les modèles
C’est une erreur fréquente lors d’un remplacement de thermopompe : présumer que les conduites existantes pourront automatiquement être réutilisées parce que la nouvelle machine possède une capacité semblable.
La documentation de la FUJITSU ORION XLTH montre précisément pourquoi cette hypothèse peut être problématique.
Les dimensions recommandées varient selon le modèle :
- 09K et 12K : 1/4 po liquide et 3/8 po gaz;
- 15K : 1/4 po liquide et 1/2 po gaz;
- 18K et 24K : 3/8 po liquide et 5/8 po gaz.
Les longueurs maximales admissibles varient également : jusqu’à 25 m pour les modèles 09K et 12K, 30 m pour le 15K et 50 m pour les modèles 18K et 24K, selon la fiche technique.
Avant de conserver une tuyauterie existante, nous devons donc confirmer le diamètre, l’état, la compatibilité avec le réfrigérant et les limites établies par le manufacturier.
Une attention particulière à l’alimentation électrique
La capacité de la thermopompe influence également le circuit électrique requis.
Les modèles 09K et 12K de cette gamme sont indiqués avec un disjoncteur de 15 A, tandis que les modèles 15K, 18K et 24K sont indiqués avec un disjoncteur de 20 A, sous une alimentation de 208 à 230 V, 60 Hz, monophasée.
C’est pourquoi nous vérifions toujours l’installation électrique avant de considérer un remplacement comme « simple ».
Le fait qu’une ancienne thermopompe fonctionnait sur un circuit existant ne signifie pas automatiquement qu’un nouveau système peut être connecté au même circuit.
Un fonctionnement intérieur particulièrement silencieux
Le confort acoustique est un critère important pour une thermopompe murale, surtout lorsque l’unité intérieure se trouve dans un salon, une chambre ou une aire ouverte.
Selon les modèles, la série ORION XLTH peut fonctionner à un niveau sonore intérieur aussi bas que 23 dB(A) en mode calme pour les versions 9 000 et 12 000 BTU. Le modèle 15K descend à 26 dB(A), tandis que les 18K et 24K sont indiqués à 30 dB(A) en mode calme.
La télécommande rétroéclairée est fournie avec l’unité intérieure et Fujitsu prévoit plusieurs vitesses de ventilation ainsi que différents modes de fonctionnement, dont l’économie d’énergie, la chaleur minimale, le dégivrage automatique et le redémarrage automatique.
Le Wi-Fi intégré simplifie le contrôle quotidien
La documentation de cette série indique également une connectivité Wi-Fi intégrée permettant une surveillance et un contrôle à distance à l’aide de l’application AIRSTAGE.
Pour un propriétaire, cette fonction devient particulièrement pratique lorsqu’il veut ajuster la température avant son retour à la maison, surveiller le fonctionnement du système ou modifier les réglages sans se trouver devant l’unité murale.
Une installation qui doit rester accessible pour l’entretien
Sur un chantier comme celui de Saint-Philippe, nous devons penser non seulement au jour où la thermopompe est installée, mais aussi aux interventions futures.
Les panneaux de service de l’unité extérieure doivent rester accessibles. Il faut pouvoir nettoyer l’échangeur, effectuer des vérifications électriques et intervenir sur le circuit frigorifique sans devoir démonter une partie du bâtiment.
Cette logique explique pourquoi nous ne cherchons pas simplement à « cacher » une thermopompe dans l’endroit le plus étroit possible.
L’emplacement optimal est celui qui concilie :
performance, dégagement, protection contre la neige, accessibilité, longueur de tuyauterie, niveau sonore et apparence extérieure.
Les erreurs que nous cherchons à éviter sur une installation de thermopompe
Au fil de nos installations de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, certaines erreurs reviennent régulièrement lorsque nous examinons des installations existantes.
Parmi les plus importantes :
- installer l’unité extérieure trop près du sol;
- bloquer la circulation d’air devant le condenseur;
- placer plusieurs appareils trop près les uns des autres;
- utiliser une tuyauterie de diamètre inadéquat;
- laisser les conduites frigorifiques insuffisamment protégées;
- choisir la capacité uniquement selon la superficie du bâtiment;
- négliger les besoins de chauffage à basse température;
- oublier l’accessibilité nécessaire pour l’entretien;
- installer une thermopompe sans tenir compte de la neige et des cycles de dégivrage;
- supposer qu’un ancien circuit électrique convient automatiquement à la nouvelle unité.
Ce sont précisément ces détails qui différencient une installation qui « fonctionne » au moment du démarrage d’une installation CVAC conçue pour fonctionner correctement pendant des années.
Pourquoi la FUJITSU ORION XLTH convient particulièrement au climat de la Rive-Sud
Dans une ville comme Saint-Philippe, un propriétaire peut connaître des journées estivales chaudes et humides, puis quelques mois plus tard des épisodes de froid intense.
La même machine doit donc pouvoir gérer deux réalités très différentes.
La FUJITSU AIRSTAGE ORION XLTH offre :
- chauffage et climatisation avec un seul système;
- fonctionnement en chauffage jusqu’à -26 °C;
- technologie Inverter;
- certification ENERGY STAR selon les modèles présentés;
- réfrigérant R-32;
- Wi-Fi intégré;
- chauffe-plateau de base pour climat froid;
- fonctionnement intérieur silencieux;
- plusieurs capacités permettant d’adapter le système au bâtiment;
- serpentins intérieurs ProCore en cuivre résistant à la corrosion, selon la documentation Fujitsu.
Fujitsu indique aussi que certaines configurations de la gamme peuvent maintenir une capacité de chauffage maximale importante à très basse température. Par exemple, le tableau technique présente, selon la capacité, des pourcentages de chauffage maximal encore disponibles à -21 °C et -26 °C. Ces données sont beaucoup plus révélatrices pour un propriétaire québécois qu’une simple cote de climatisation estivale.
Notre approche chez AirGreen : choisir la machine, mais surtout réussir son installation
Nous installons des thermopompes dans des bâtiments très différents : maisons détachées, duplex, condos, propriétés plus anciennes, constructions récentes et bâtiments où plusieurs systèmes mécaniques doivent partager un espace restreint.
L’installation photographiée à Saint-Philippe est un bon exemple de cette réalité.
Nous avions un mur de fondation disponible, mais également plusieurs contraintes physiques autour de la zone d’installation. La solution a consisté à intégrer proprement l’unité FUJITSU AIRSTAGE ORION XLTH, à la maintenir surélevée avec des supports muraux et à organiser les raccordements de façon cohérente le long du bâtiment.
Pour le propriétaire, le résultat final n’est pas seulement une nouvelle thermopompe. C’est un système de chauffage et climatisation conçu pour devenir une partie permanente du bâtiment, avec une implantation permettant son utilisation quotidienne, son entretien et son fonctionnement durant l’hiver.
Vous prévoyez une installation FUJITSU à Saint-Philippe ou ailleurs dans le Grand Montréal?
Avant de choisir une capacité ou de comparer uniquement le prix de plusieurs thermopompes, nous recommandons de regarder l’ensemble du projet : emplacement de l’unité extérieure, disposition intérieure, besoins de chauffage, alimentation électrique, tuyauterie, niveau sonore, rendement à basse température et qualité de l’installation.
Chez AirGreen, nous réalisons des installations de thermopompes murales FUJITSU à Saint-Philippe, Montréal, Laval, Longueuil, sur la Rive-Sud et sur la Rive-Nord.
La machine joue évidemment un rôle majeur. Mais comme le montre cette installation de la FUJITSU ORION XLTH, le positionnement, les dégagements, la finition des conduites et le respect des spécifications du manufacturier sont tout aussi importants pour obtenir un système CVAC fiable, performant et adapté aux conditions québécoises.
