Installation d’une thermopompe murale FUJITSU AIRSTAGE ORION XLTH+ à Saint-Pie : chauffage jusqu’à -30 °C et intégration soignée près du plafond

À Saint-Pie, une installation FUJITSU ORION XLTH+ pensée autant pour l’hiver québécois que pour l’intégration intérieure

À Saint-Pie, l’installation d’une thermopompe murale ne consiste pas simplement à fixer une unité intérieure sur un mur et à raccorder un groupe extérieur. Dans une résidence où les moulures, les fenêtres, la hauteur sous plafond et l’aménagement intérieur imposent leurs propres contraintes, chaque détail de positionnement compte. Pour cette installation, nous avons travaillé avec une thermopompe murale FUJITSU AIRSTAGE ORION XLTH+, une gamme conçue pour maintenir un fonctionnement en chauffage jusqu’à -30 °C.

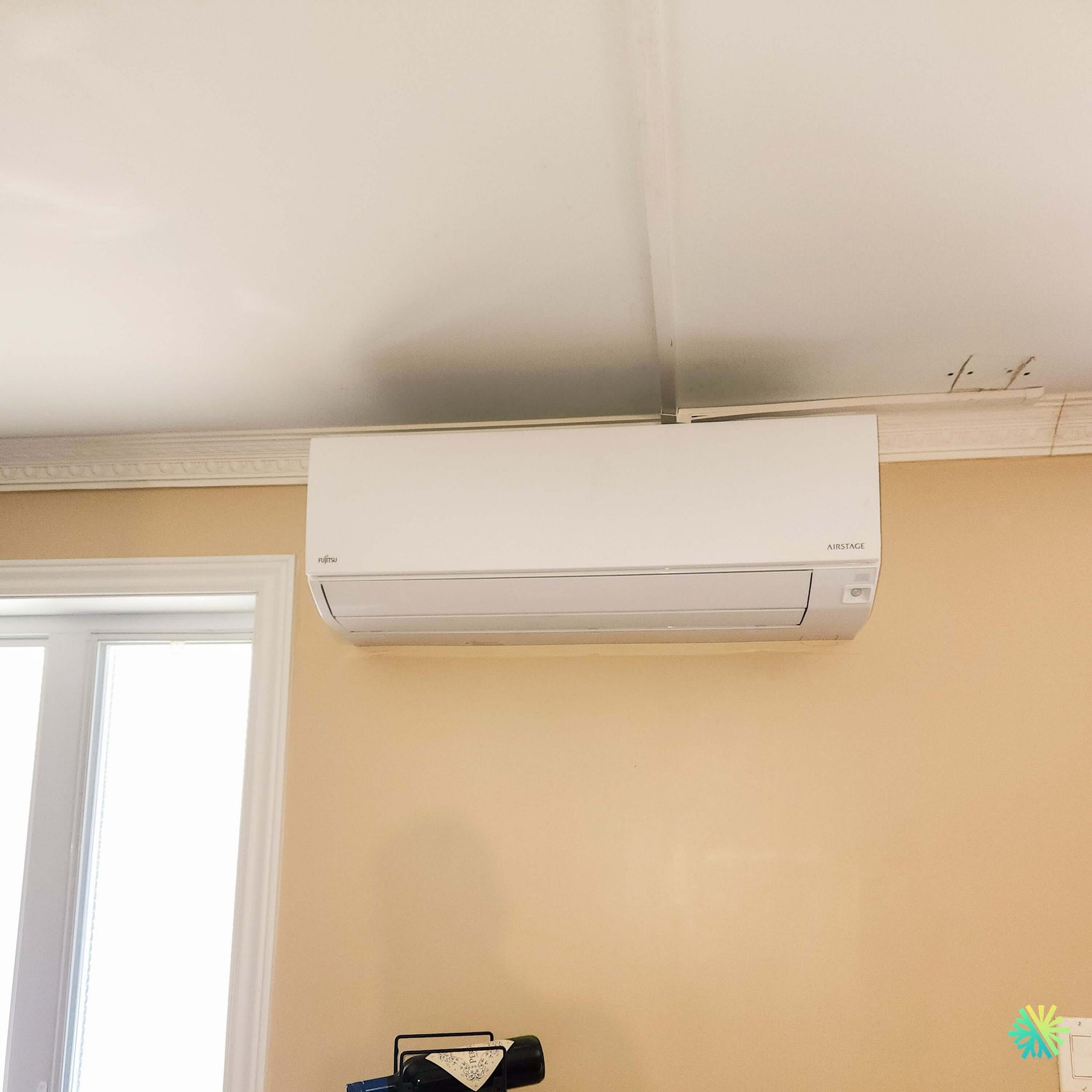

La photo de notre installation montre précisément le type de situation où une exécution propre fait une réelle différence. L’unité intérieure FUJITSU est installée très haut sur le mur, immédiatement sous les moulures du plafond et à proximité d’une grande ouverture vitrée. Malgré l’espace disponible relativement limité, nous avons conservé un positionnement visuellement équilibré, tout en tenant compte du passage des raccordements frigorifiques et de l’évacuation du condensat.

Cette proximité avec le plafond demande une planification attentive. Une unité murale doit avoir suffisamment d’espace autour d’elle pour permettre la circulation de l’air, son entretien futur et l’ouverture de ses panneaux. Une installation trop serrée, improvisée uniquement en fonction de l’esthétique, peut compliquer le nettoyage des filtres et les interventions techniques. Notre objectif demeure donc toujours le même : trouver le meilleur compromis entre performance CVAC, accessibilité et intégration architecturale.

Pourquoi la FUJITSU ORION XLTH+ est particulièrement pertinente pour Saint-Pie

Saint-Pie, comme une grande partie de la Montérégie, connaît des températures hivernales qui peuvent être particulièrement basses. Une thermopompe destinée à devenir une source de chauffage importante doit donc être choisie en fonction de sa capacité à continuer de produire de la chaleur lorsque la température extérieure descend largement sous zéro.

La documentation technique de la gamme FUJITSU AIRSTAGE ORION XLTH+ indique une plage de fonctionnement en chauffage allant jusqu’à -30 °C (-22 °F). Elle utilise également le réfrigérant R-32, dispose d’une technologie Inverter, d’un chauffe-plateau de base destiné aux climats très froids et d’une connectivité Wi-Fi intégrée. La gamme comprend les capacités nominales de climatisation de 9 000, 12 000 et 14 500 BTU/h, selon le modèle choisi.

Ces caractéristiques sont importantes dans une installation résidentielle au Québec, parce que la performance d’une thermopompe ne doit jamais être jugée uniquement sur sa capacité nominale affichée sur une fiche de vente.

Une thermopompe capable de produire davantage de chaleur que sa capacité nominale

Un détail technique particulièrement intéressant de l’ORION XLTH+ concerne sa capacité maximale en chauffage.

Selon la fiche technique de Fujitsu :

• le modèle 09KTAP1, nominalement classé à 9 000 BTU/h en climatisation, peut atteindre jusqu’à 24 000 BTU/h en chauffage;
• le 12KTAP1 peut atteindre jusqu’à 27 300 BTU/h;
• le 15KTAP1 peut atteindre jusqu’à 28 000 BTU/h.

Cela ne signifie évidemment pas que l’on doit dimensionner une maison uniquement à partir de ces valeurs maximales. Une sélection adéquate repose sur les pertes thermiques du bâtiment, la superficie réellement desservie, l’isolation, l’exposition solaire, le nombre de fenêtres, la configuration des pièces et plusieurs autres facteurs.

Chez AirGreen, nous insistons sur ce point parce qu’un appareil surdimensionné n’est pas automatiquement un meilleur appareil. Un bon dimensionnement de thermopompe murale vise plutôt un fonctionnement stable, confortable et efficace.

Des performances qui restent significatives par grand froid

La fiche technique de l’ORION XLTH+ fournit également des données particulièrement utiles pour le climat québécois.

Selon la capacité nominale de chaque modèle, Fujitsu indique notamment les pourcentages de capacité maximale de chauffage suivants :

À -15 °C

• 09KTAP1 : 189 %
• 12KTAP1 : 171 %
• 15KTAP1 : 157 %

À -21 °C

• 09KTAP1 : 179 %
• 12KTAP1 : 156 %
• 15KTAP1 : 138 %

À -26 °C

• 09KTAP1 : 147 %
• 12KTAP1 : 128 %
• 15KTAP1 : 116 %

À -30 °C

• 09KTAP1 : 113 %
• 12KTAP1 : 103 %
• 15KTAP1 : 101 %

Ces chiffres doivent être interprétés dans le contexte des conditions d’essai du fabricant, mais ils donnent une indication claire de l’orientation de cette gamme : la FUJITSU ORION XLTH+ a été conçue pour les applications où le chauffage hivernal est une priorité, plutôt que simplement comme climatiseur avec une fonction de chauffage occasionnelle.

L’emplacement de l’unité intérieure : un détail qui influence réellement le confort

Sur notre installation de Saint-Pie, l’unité murale se trouve dans la partie supérieure du mur, à côté d’une fenêtre et immédiatement sous une moulure décorative.

Ce type de configuration exige de vérifier plusieurs éléments avant même de percer le mur.

Nous devons notamment considérer :

• la hauteur disponible entre le dessus de l’appareil et le plafond;
• la possibilité d’ouvrir correctement le panneau frontal;
• l’accès aux filtres;
• la direction souhaitée du débit d’air;
• le passage des conduites frigorifiques;
• la pente du drain de condensat;
• la position de l’unité extérieure;
• la présence éventuelle de montants, câbles ou autres éléments dissimulés dans le mur;
• l’impact visuel du cache-tuyaux.

Dans la photo de cette installation, on remarque également le passage très discret de la finition technique dans la partie supérieure du mur. Placer les raccordements près du plafond permet, dans certaines configurations, de diminuer leur visibilité et de conserver une apparence plus nette dans la pièce.

Pourquoi nous évitons d’installer une unité murale simplement « là où il reste de la place »

Une erreur relativement fréquente lors d’un remplacement ou d’une première installation consiste à choisir la position de l’évaporateur uniquement en fonction de l’espace libre.

Pour nous, ce n’est pas suffisant.

Une installation CVAC professionnelle doit également tenir compte de la manière dont l’air se déplacera dans la pièce. Si l’appareil souffle directement vers un obstacle important, dans un couloir mal orienté ou vers une zone où personne ne souhaite recevoir un courant d’air, le confort peut être inférieur même avec une thermopompe haut de gamme.

L’ORION XLTH+ dispose d’une orientation verticale automatique de l’air ainsi que de plusieurs vitesses de ventilation. La gamme propose six vitesses plus le mode automatique. Cette modulation permet d’adapter le débit d’air selon la charge demandée et le niveau de confort recherché.

Jusqu’à seulement 23 dB à l’intérieur selon certains modèles

Le niveau sonore représente un autre critère important lorsqu’une unité intérieure est installée dans un salon, une aire ouverte ou près d’une chambre.

Les modèles 09KTAP1 et 12KTAP1 peuvent descendre jusqu’à 23 dB(A) en mode calme selon la fiche technique, tandis que le 15KTAP1 descend jusqu’à 26 dB(A).

Dans la pratique, cela contribue à maintenir un environnement beaucoup plus discret pendant les périodes où la demande en chauffage ou en climatisation est faible.

La technologie Inverter joue ici un rôle essentiel. Au lieu de fonctionner uniquement selon une logique marche-arrêt à pleine puissance, le compresseur adapte son régime selon la demande. Cette modulation favorise une température plus stable et limite les variations brusques de fonctionnement.

R-32 : le choix de réfrigérant de cette nouvelle génération FUJITSU

La gamme ORION XLTH+ fonctionne au R-32.

Fujitsu indique dans sa documentation que ce réfrigérant possède un potentiel de réchauffement global nettement inférieur à celui du R-410A. Le document compare un PRG de 2 088 pour le R-410A à 675 pour le R-32, correspondant à une réduction annoncée d’environ 68 %.

Pour le propriétaire, la présence du R-32 est surtout un signe que l’on se trouve devant une génération récente d’équipements. Pour l’installateur, cela signifie également qu’il faut respecter les procédures, outils, exigences de manipulation et pratiques d’installation adaptées au réfrigérant utilisé.

Des serpentins ProCore en cuivre

L’unité intérieure de cette série utilise des serpentins ProCore, décrits par Fujitsu comme étant fabriqués en cuivre à haute résistance à la corrosion.

Ce détail n’est pas visible une fois l’appareil installé, mais il fait partie des éléments techniques que nous considérons lorsqu’un client compare plusieurs thermopompes murales.

Une thermopompe n’est pas seulement une façade blanche, une télécommande et une cote d’efficacité. La construction interne, le compresseur, les échangeurs, les dispositifs de protection contre le froid et la disponibilité des pièces sont tout aussi importants lorsqu’on recherche une solution destinée à fonctionner pendant plusieurs années.

Ce que cette installation à Saint-Pie montre sur notre façon de réaliser une installation CVAC

Une finition propre autour d’un plafond avec moulures

L’un des détails les plus visibles sur cette installation est la proximité entre l’unité intérieure et les moulures décoratives.

Ce genre de mur ne pardonne pas une installation mal alignée. Quelques centimètres de différence peuvent rendre le résultat visuellement déséquilibré. Nous devons donc mesurer précisément la position de la plaque murale avant de commencer les percements.

Le cache de raccordement doit lui aussi être positionné de façon cohérente avec l’architecture existante. Dans cette installation à Saint-Pie, le passage dans la zone supérieure permet de préserver une grande partie du mur et d’éviter qu’une longue descente verticale ne domine visuellement la pièce.

Une unité intérieure compacte malgré des capacités importantes

Les trois unités intérieures de la gamme indiquées dans la fiche technique ont une largeur d’environ 894 mm, soit 35 3/16 po, pour une hauteur de 295 mm (11 5/8 po) et une profondeur de 280 mm (11 po).

Ces dimensions expliquent pourquoi cette famille de thermopompes peut être intéressante dans des maisons où l’espace disponible au-dessus des portes et fenêtres est limité.

Cela ne dispense toutefois jamais d’une vérification sur place. Une moulure, une tringle à rideaux, une ouverture de porte ou quelques centimètres manquants peuvent modifier complètement le scénario d’installation.

Jusqu’à 20 mètres de tuyauterie selon la fiche du fabricant

La documentation de Fujitsu prévoit une longueur minimale de tuyauterie de 3 mètres (10 pi) et une longueur maximale pouvant atteindre 20 mètres (66 pi) pour ces modèles, avec une différence verticale maximale indiquée à 14,9 mètres (49 pi).

Les dimensions de tuyauterie frigorifique indiquées sont :

• liquide : 1/4 po;
• gaz : 3/8 po.

Ces données sont particulièrement utiles lorsque l’unité extérieure doit être éloignée du mur où se trouve l’évaporateur ou lorsqu’il faut contourner certaines contraintes architecturales.

Dans tous les cas, nous choisissons le trajet de tuyauterie avant de commencer l’installation. Modifier le parcours une fois les trous percés peut entraîner des compromis inutiles.

Chauffe-plateau de base et dégivrage : deux éléments importants en hiver

Les hivers de Saint-Pie, Montréal, Laval, Longueuil, la Rive Sud et la Rive Nord imposent une réalité particulière aux thermopompes.

En chauffage, l’échangeur extérieur devient froid et peut accumuler du givre. La machine doit donc périodiquement effectuer un cycle de dégivrage.

L’ORION XLTH+ comprend une fonction de dégivrage automatique ainsi qu’un chauffe-plateau de base conçu pour les climats extrêmement froids.

Ce chauffe-plateau aide à gérer l’eau produite pendant les cycles de dégivrage et à limiter l’accumulation de glace dans la partie inférieure de l’unité extérieure. Son efficacité dépend toutefois aussi d’un élément très simple : la façon dont l’unité extérieure est installée.

Une thermopompe conçue pour -30 °C doit malgré tout être positionnée suffisamment haut pour ne pas se retrouver emprisonnée par la neige ou la glace au milieu de l’hiver.

L’erreur à éviter : négliger l’emplacement extérieur parce que l’appareil est « conçu pour le froid »

Une excellente performance à basse température ne compense pas une mauvaise installation.

Nous évitons notamment :

• de placer l’unité extérieure trop près du niveau du sol;
• d’obstruer son aspiration ou son refoulement;
• de diriger son ventilateur vers un espace extrêmement restreint;
• de négliger l’évacuation de l’eau de dégivrage;
• de créer un emplacement où la neige provenant d’un toit peut s’accumuler directement sur l’appareil;
• de rendre l’unité pratiquement inaccessible pour l’entretien CVAC.

La fiabilité à long terme dépend autant du produit que de son installation.

Wi-Fi intégré pour le contrôle à distance

La série ORION XLTH+ comprend une connectivité Wi-Fi intégrée permettant une surveillance et un contrôle à distance au moyen de l’application AIRSTAGE.

Pour de nombreux propriétaires, cette fonction devient particulièrement utile en hiver : il est possible d’ajuster la température sans être physiquement devant la télécommande.

La plateforme offre également des possibilités de contrôle plus avancées. La documentation mentionne notamment des compatibilités avec différents contrôleurs optionnels et des interfaces permettant une intégration avec des protocoles BACnet et Modbus, ce qui élargit l’utilisation potentielle du système au-delà d’une installation résidentielle très simple.

ENERGY STAR et climat froid

Les modèles de la série présentés dans la documentation portent des classements ENERGY STAR, incluant la désignation liée au climat froid indiquée dans la fiche Fujitsu.

Cela constitue un point important lorsqu’un propriétaire analyse l’efficacité énergétique d’une nouvelle thermopompe murale et souhaite vérifier son admissibilité à une aide financière.

Nous recommandons toutefois de toujours confirmer l’admissibilité du modèle exact au programme applicable au moment de l’achat. Une marque ou une série admissible ne signifie pas automatiquement que toutes les capacités, toutes les combinaisons ou toutes les installations donnent droit au même montant.

Des cotes d’efficacité élevées selon la capacité choisie

La fiche technique indique des valeurs de TRÈS2 allant jusqu’à :

• 33,5 BTU/hW pour le 09KTAP1;
• 31,5 BTU/hW pour le 12KTAP1;
• 28,7 BTU/hW pour le 15KTAP1.

Le CPSC2 région V est quant à lui indiqué à :

• 11,5 pour le 09KTAP1;
• 11,3 pour le 12KTAP1;
• 10,7 pour le 15KTAP1.

Ces valeurs permettent de comparer les performances saisonnières entre différents appareils, mais elles ne doivent jamais être examinées isolément. Le besoin réel de chauffage d’une maison et le dimensionnement approprié restent prioritaires.

Une installation qui facilite aussi l’entretien futur

Une thermopompe murale FUJITSU doit être entretenue régulièrement pour conserver un bon débit d’air.

Le filtre de cette série est lavable. Cela facilite l’entretien courant par le propriétaire, à condition que l’unité soit installée de façon suffisamment accessible.

Lors d’un entretien plus approfondi, nos techniciens doivent pouvoir ouvrir l’appareil, inspecter l’échangeur, la turbine, le drain et les composantes interneses. C’est pourquoi nous pensons dès l’installation au jour où l’appareil devra être nettoyé ou réparé.

Une unité extrêmement bien cachée mais impossible à entretenir n’est pas une installation réussie.

Notre approche chez AirGreen pour Saint-Pie et le Grand Montréal

Cette installation de FUJITSU ORION XLTH+ à Saint-Pie reflète la façon dont nous abordons nos projets dans l’ensemble de la région : nous évaluons la machine et le bâtiment comme un seul système.

Avant une installation, nous examinons notamment la superficie, la distribution des pièces, la capacité électrique disponible, le positionnement extérieur, la longueur de tuyauterie, le drainage, les contraintes esthétiques et les besoins réels du propriétaire.

C’est la même méthode que nous appliquons pour nos projets de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.

Le choix d’une bonne thermopompe compte. La façon dont elle est installée compte tout autant.

Dans le cas de cette installation à Saint-Pie, la FUJITSU AIRSTAGE ORION XLTH+ permet d’associer un équipement destiné aux températures hivernales très basses à une unité intérieure compacte et discrètement intégrée près du plafond. Le résultat est une installation qui conserve une finition propre dans la pièce tout en offrant une solution complète de chauffage et de climatisation pour toute l’année.
