Installation d’une thermopompe murale FUJITSU AIRSTAGE ORION XLTH+ à Sainte-Angèle-de-Monnoir : une installation compacte au-dessus des portes pour maximiser l’espace

Une FUJITSU ORION XLTH+ intégrée dans un espace intérieur où chaque centimètre comptait

À Sainte-Angèle-de-Monnoir, notre équipe AirGreen a réalisé une installation de thermopompe murale FUJITSU AIRSTAGE ORION XLTH+ dans une configuration intérieure qui illustre parfaitement l’importance du choix de l’emplacement. La photographie prise après l’installation montre une unité intérieure positionnée très haut, directement au-dessus de deux ouvertures de porte adjacentes, dans un secteur où la surface murale disponible était relativement limitée.

Ce type de projet demande davantage de réflexion qu’une installation sur un grand mur complètement dégagé. Nous devons trouver un emplacement qui réunit plusieurs conditions en même temps : une distribution d’air efficace, des dégagements adéquats, une fixation stable, un trajet réaliste pour les conduites frigorifiques, une évacuation correcte des condensats et une intégration visuelle qui ne monopolise pas l’espace habitable.

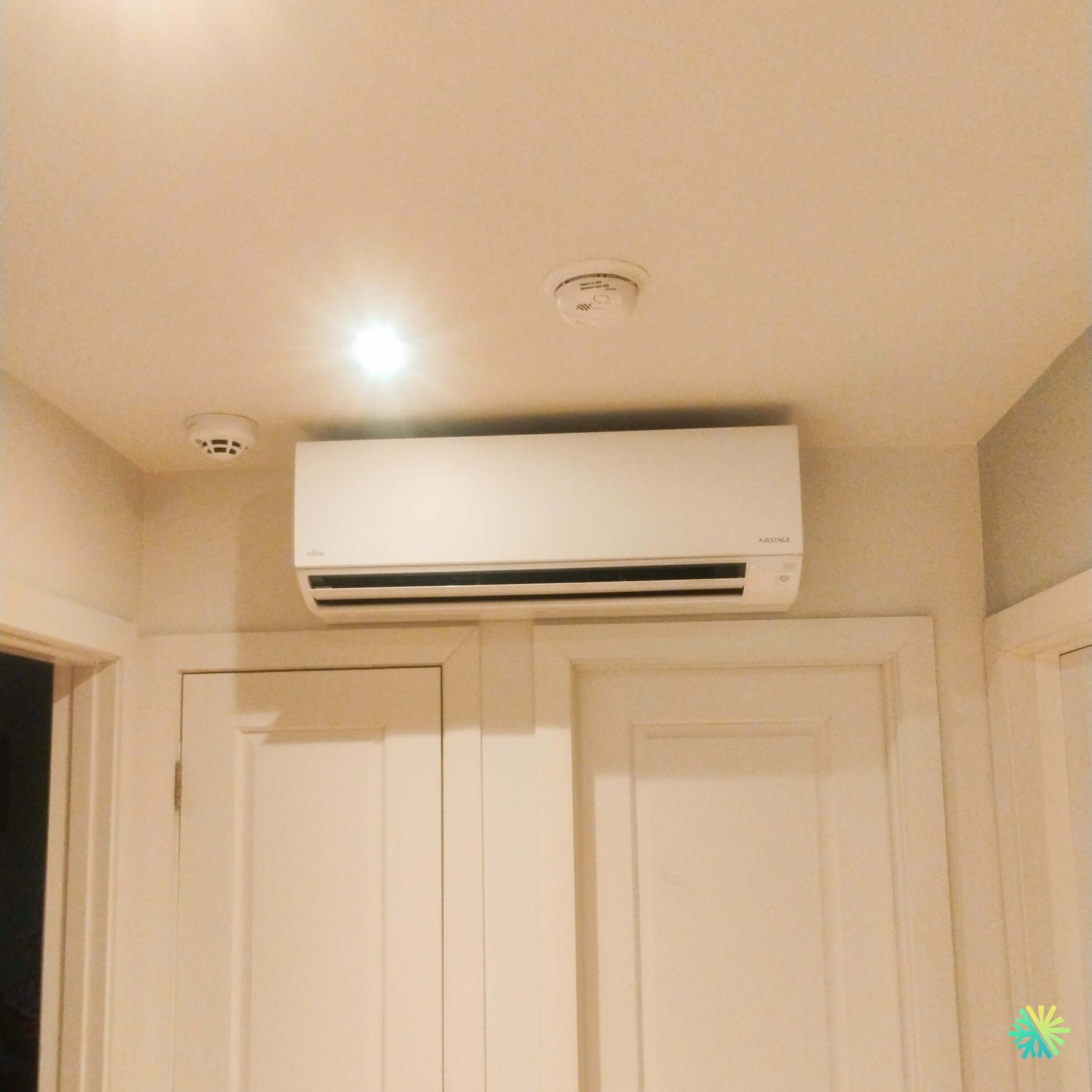

Dans cette résidence de Sainte-Angèle-de-Monnoir, la partie supérieure du mur offrait justement une possibilité intéressante. L’unité FUJITSU a été installée au-dessus des portes, laissant les surfaces murales inférieures entièrement disponibles. Cette solution est particulièrement utile dans les corridors, les petites pièces, les zones de circulation et certains logements où l’on souhaite conserver les murs pour les meubles, le rangement ou la décoration.

La photo permet également de constater que l’unité est installée à proximité du plafond, tout en demeurant distincte des équipements déjà présents au plafond, notamment les détecteurs visibles et le luminaire encastré. Le résultat est compact, ordonné et cohérent avec l’aménagement existant.

Pourquoi installer une thermopompe au-dessus d’une porte peut être une excellente solution

Un emplacement au-dessus d’une porte n’est pas automatiquement approprié dans toutes les maisons. Lorsqu’il est techniquement réalisable, il peut toutefois résoudre plusieurs contraintes à la fois.

Dans ce projet, cette disposition permet notamment de :

• préserver la surface utile des murs;
• maintenir la thermopompe murale hors des zones de passage;
• installer l’appareil à une hauteur favorable à la diffusion de l’air;
• conserver un aspect visuel discret;
• exploiter une zone qui aurait autrement peu d’utilité pour l’aménagement intérieur.

Nous devons toutefois vérifier plusieurs paramètres avant de confirmer ce type d’emplacement.

La largeur disponible

Une tête murale FUJITSU ORION XLTH+ n’est pas un petit objet décoratif. La fiche technique de cette série indique une largeur d’environ 35 3/16 po, une hauteur de 11 5/8 po et une profondeur d’environ 11 po pour les unités intérieures présentées.

Il faut donc mesurer précisément l’espace au-dessus des cadres de porte avant le début des travaux.

Quelques pouces peuvent faire toute la différence entre une installation équilibrée et une configuration trop serrée.

La hauteur entre les portes et le plafond

Il ne suffit pas que l’unité entre physiquement dans l’espace disponible. Le fabricant prévoit également des exigences de dégagement et d’installation qui doivent être respectées.

Nous devons garder suffisamment d’espace pour permettre la circulation de l’air vers l’unité, faciliter l’ouverture du panneau avant et rendre les filtres accessibles pour l’entretien.

Cette accessibilité future est essentielle. Une thermopompe murale doit être nettoyée périodiquement. Installer une unité dans un emplacement où il devient presque impossible de retirer les filtres serait une mauvaise décision, même si l’appareil semble parfaitement intégré visuellement.

Une installation murale qui demande un nivellement particulièrement précis

Lorsqu’une unité est installée juste au-dessus de cadres de porte, le regard repère immédiatement un appareil légèrement incliné.

Nous accordons donc beaucoup d’attention au nivellement de la plaque de montage.

Cette précision n’est pas seulement esthétique. Le drainage de condensat dépend également d’une installation correctement réalisée. Pendant la climatisation, l’unité intérieure retire l’humidité contenue dans l’air et produit de l’eau qui doit être évacuée de façon continue.

Une erreur dans le montage ou dans la pente du drain peut éventuellement provoquer :

• une accumulation d’eau;
• des bruits de ruissellement;
• des odeurs;
• des gouttes à l’intérieur;
• des dommages aux surfaces situées sous l’appareil.

Dans une installation positionnée directement au-dessus de portes comme celle-ci, la prévention de ce type de problème devient encore plus importante.

FUJITSU ORION XLTH+ : une thermopompe développée pour les hivers québécois

L’esthétique de l’installation est importante, mais la raison principale de choisir une thermopompe demeure sa capacité à chauffer et à climatiser efficacement.

La série FUJITSU AIRSTAGE ORION XLTH+ est conçue spécifiquement pour une utilisation en climat froid. La documentation technique Fujitsu indique une plage de fonctionnement en chauffage allant jusqu’à -30 °C, un élément particulièrement pertinent à Sainte-Angèle-de-Monnoir et dans l’ensemble du sud du Québec.

Cette gamme comprend plusieurs capacités :

• 09KTAP1;
• 12KTAP1;
• 15KTAP1.

La photographie ne permet pas de confirmer avec certitude la capacité exacte de l’appareil installé dans ce projet. Nous préférons donc ne pas attribuer arbitrairement un nombre de BTU à cette installation.

Les données de la gamme montrent néanmoins des capacités nominales de climatisation de 9 000 BTU/h, 12 000 BTU/h et 14 500 BTU/h, selon le modèle, tandis que les capacités nominales de chauffage indiquées atteignent respectivement 12 000 BTU/h, 15 300 BTU/h et 17 400 BTU/h.

Fonctionnement jusqu’à -30 °C : ce que cela signifie réellement

La température minimale de fonctionnement constitue un critère important lorsqu’on magasine une thermopompe pour climat froid.

Mais nous recommandons toujours aux propriétaires de regarder plus loin que la simple mention « -30 °C ».

Une machine peut continuer de fonctionner à très basse température tout en perdant une part importante de sa capacité. La documentation de l’ORION XLTH+ fournit justement des données plus détaillées sur la capacité disponible lorsque la température extérieure baisse.

À -26 °C, Fujitsu indique un pourcentage de chauffage maximal correspondant à :

• 147 % pour le 09KTAP1;
• 128 % pour le 12KTAP1;
• 116 % pour le 15KTAP1.

À -30 °C, ces valeurs sont encore indiquées à 113 %, 103 % et 101 % respectivement, selon la capacité et les conditions de référence de Fujitsu.

Pour un propriétaire de Sainte-Angèle-de-Monnoir, ce type de donnée permet de mieux comprendre pourquoi toutes les thermopompes annoncées pour climat froid ne se comportent pas nécessairement de la même manière durant une vague de froid.

Une technologie Inverter particulièrement adaptée au chauffage résidentiel

La FUJITSU ORION XLTH+ utilise un compresseur Inverter.

Contrairement à un système qui fonctionnerait essentiellement à pleine capacité puis s’arrêterait, un compresseur Inverter peut moduler sa puissance en fonction de la demande.

Lorsque l’écart entre la température réelle et la température désirée est important, le système peut fournir davantage de capacité. Lorsque la pièce approche de la consigne, la machine peut ralentir.

Dans la pratique, cette modulation favorise :

• une température intérieure plus stable;
• moins de variations brutales;
• un fonctionnement souvent plus discret;
• une meilleure adaptation aux charges variables;
• une consommation énergétique mieux contrôlée.

Dans un corridor ou une zone communiquant avec plusieurs pièces, comme semble le suggérer la configuration visible sur la photographie, la circulation de l’air et la modulation deviennent particulièrement importantes.

Ce projet de Sainte-Angèle-de-Monnoir montre pourquoi une installation CVAC doit être pensée autour du bâtiment

Le débit d’air ne doit jamais être sacrifié pour l’esthétique

Positionner une unité au-dessus de portes permet souvent d’obtenir un résultat propre, mais nous devons toujours penser au mouvement de l’air.

L’air traité doit pouvoir quitter l’unité sans rencontrer immédiatement un obstacle important.

La FUJITSU ORION XLTH+ possède plusieurs vitesses de ventilation : automatique, élevée, moyenne-élevée, moyenne, moyenne-basse, basse et silencieuse. La direction verticale de l’air est automatisée selon la documentation de la gamme.

Ce contrôle aide à distribuer l’air dans la zone desservie.

Un bon emplacement doit toutefois compléter cette fonction. La meilleure technologie de ventilation ne peut pas compenser complètement un appareil mal positionné.

Un fonctionnement silencieux particulièrement intéressant dans une zone de passage

Une unité installée à proximité de plusieurs portes doit rester discrète acoustiquement.

Fujitsu annonce pour les unités intérieures ORION XLTH+ un niveau sonore pouvant descendre jusqu’à 23 dB(A) pour les capacités 09 et 12 en mode calme, et jusqu’à 26 dB(A) pour la version 15.

Le niveau sonore augmente naturellement lorsque la vitesse de ventilation augmente, mais ces valeurs minimales illustrent bien l’objectif de la gamme.

Dans un environnement résidentiel, cela devient particulièrement pertinent si l’appareil se trouve près :

• de chambres;
• d’un corridor;
• d’un bureau;
• d’une aire de séjour;
• d’une zone utilisée durant la nuit.

Des serpentins ProCore en cuivre dans l’unité intérieure

La documentation FUJITSU indique également que les unités intérieures ORION XLTH+ utilisent des serpentins ProCore en cuivre à haute résistance à la corrosion.

Cette caractéristique n’est pas visible lorsque l’on regarde simplement l’unité installée au mur, mais elle fait partie des éléments techniques que nous considérons lorsqu’un propriétaire compare différentes machines.

Le design extérieur compte. La qualité des composants qui travaillent à l’intérieur de la thermopompe pendant des milliers d’heures compte encore davantage.

Réfrigérant R-32 : la nouvelle génération de cette série FUJITSU

L’ORION XLTH+ utilise du réfrigérant R-32.

Dans sa documentation, Fujitsu indique un potentiel de réchauffement global de 675 pour le R-32, comparativement à 2088 pour le R-410A selon la référence employée par le fabricant, soit une réduction annoncée de 68 %.

Cette évolution du réfrigérant nécessite également des méthodes de travail adaptées.

Chez AirGreen, nous considérons qu’une installation moderne ne signifie pas seulement remplacer une ancienne machine par une plus récente. Elle demande également que les procédures frigorifiques, l’outillage et les pratiques de chantier correspondent au réfrigérant utilisé.

Des conduites frigorifiques 1/4 po et 3/8 po

La gamme ORION XLTH+ présentée utilise des conduites de :

• 1/4 po côté liquide;
• 3/8 po côté gaz.

Fujitsu indique une longueur minimale de tuyauterie de 10 pieds, une longueur maximale pouvant atteindre 66 pieds, ainsi qu’une différence verticale maximale de 49 pieds dans les configurations présentées.

Dans un projet comme celui de Sainte-Angèle-de-Monnoir, ces données déterminent en partie les possibilités de positionnement.

Nous devons prévoir le trajet entre la tête murale et l’unité extérieure avant de percer.

Le meilleur emplacement intérieur peut parfois devenir inutilement complexe si l’unité extérieure se trouve à l’extrémité opposée du bâtiment. Nous cherchons donc une solution qui équilibre le confort intérieur, la longueur de tuyauterie, l’esthétique et les contraintes extérieures.

Pourquoi la mise sous vide reste une étape essentielle

Après la pose des conduites frigorifiques, une étape fondamentale consiste à préparer correctement le circuit avant la mise en service.

La mise sous vide vise notamment à retirer l’air et l’humidité présents dans la nouvelle tuyauterie.

Cette étape n’est pas visible sur les photos finales, mais elle joue un rôle beaucoup plus important dans la qualité technique d’une installation que plusieurs éléments purement esthétiques.

Une installation CVAC professionnelle comporte donc tout un ensemble d’opérations que le propriétaire ne verra jamais une fois la tête murale fermée et en fonctionnement.

Wi-Fi intégré pour une gestion plus pratique

La documentation de l’ORION XLTH+ mentionne également une connectivité Wi-Fi intégrée, permettant une surveillance à distance au moyen de l’écosystème mobile AIRSTAGE, selon la configuration applicable.

Cette fonction devient pratique lorsqu’un propriétaire souhaite :

• ajuster la température avant son retour;
• modifier la consigne sans être devant l’appareil;
• gérer plus facilement le confort lors d’absences;
• accéder aux fonctions du système depuis un appareil mobile compatible.

Une télécommande rétroéclairée est également fournie avec l’unité intérieure.

La capacité ne devrait pas être choisie uniquement selon les pieds carrés

L’une des erreurs fréquentes lors de l’achat d’une thermopompe consiste à choisir le nombre de BTU uniquement en fonction de la superficie.

Pourtant, deux espaces ayant exactement la même superficie peuvent présenter des besoins très différents.

Nous examinons notamment :

• l’isolation;
• l’âge du bâtiment;
• la fenestration;
• l’exposition au soleil;
• la hauteur des plafonds;
• le nombre de niveaux;
• les communications entre les pièces;
• les pertes thermiques;
• l’emplacement prévu de l’unité intérieure.

Dans un projet comme celui-ci, la présence de plusieurs portes autour de l’unité est également pertinente. L’air pourra circuler différemment selon que ces portes demeurent ouvertes ou fermées.

Un système mural simple zone ne doit donc jamais être considéré comme une solution magique capable de traverser plusieurs pièces fermées sans tenir compte de la configuration réelle du logement.

L’entretien doit être prévu dès le jour de l’installation

L’unité FUJITSU visible sur la photo est installée relativement haut. Cette hauteur permet de préserver l’espace mural, mais elle implique aussi qu’il faudra utiliser un escabeau approprié pour accéder aux filtres.

Nous expliquons toujours l’importance d’un entretien CVAC régulier.

Les filtres de cette gamme sont lavables. Leur nettoyage aide à conserver un débit d’air adéquat et à limiter l’accumulation de poussière dans la machine.

Avec le temps, un nettoyage plus approfondi de l’évaporateur, de la turbine et du bac de drainage peut également être nécessaire selon l’utilisation et les conditions du logement.

Installer une thermopompe sans penser à son entretien futur constitue une erreur. Nous voulons pouvoir intervenir sur l’appareil plusieurs années après l’installation sans devoir démonter une partie du bâtiment pour y accéder.

Le chauffage hivernal dépend aussi de l’unité extérieure

La photo de ce projet montre principalement la tête murale intérieure, mais la performance hivernale dépend tout autant de la façon dont l’unité extérieure est installée.

Fujitsu équipe l’ORION XLTH+ d’un chauffe-plateau de base conçu pour les climats extrêmement froids.

Cette caractéristique intervient notamment dans la gestion des conditions associées au dégivrage.

Cependant, même une unité extérieure spécialement conçue pour le froid doit être correctement positionnée. Il faut penser à :

• l’accumulation de neige;
• l’évacuation de l’eau de dégivrage;
• la circulation d’air;
• les vents dominants;
• les vibrations;
• l’accès pour le service.

L’installation intérieure et l’installation extérieure forment un seul système. Il serait inutile de réaliser une tête murale parfaitement alignée si l’unité extérieure était ensuite placée dans un environnement défavorable.

Une installation compacte sans transformer le mur en chantier permanent

L’une des qualités visibles de cette réalisation à Sainte-Angèle-de-Monnoir est sa simplicité finale.

Nous voyons la machine, mais très peu de l’infrastructure nécessaire pour la faire fonctionner.

C’est précisément ce que nous cherchons à obtenir lorsque la configuration du bâtiment le permet.

Derrière cette apparence sobre se trouvent pourtant :

• le support de l’unité;
• le passage frigorifique;
• le drainage;
• les raccordements électriques;
• la communication entre les unités;
• l’isolation des conduites;
• la mise sous vide;
• les essais;
• la mise en service.

Une bonne installation de thermopompe murale est souvent celle où toute cette complexité technique devient pratiquement invisible une fois le travail terminé.

Ce que nous retenons de cette installation FUJITSU à Sainte-Angèle-de-Monnoir

Ce chantier constitue un bon exemple pour les propriétaires qui pensent ne pas avoir suffisamment de mur libre pour installer une thermopompe.

Dans certains bâtiments, la solution peut se trouver précisément au-dessus d’une ouverture ou dans une zone de transition.

Cela doit toutefois être validé sur place.

Nous ne recommandons pas de choisir l’emplacement uniquement à partir d’une photo ou de mesurer approximativement le mur. Il faut vérifier les dimensions exactes, la structure, le drainage et le passage possible des conduites.

À Sainte-Angèle-de-Monnoir, l’emplacement retenu permet d’intégrer la FUJITSU AIRSTAGE ORION XLTH+ dans une partie haute du mur qui aurait été difficile à utiliser autrement. L’appareil conserve ainsi un positionnement fonctionnel sans réduire la surface disponible dans la pièce.

C’est cette même approche que nous appliquons dans nos projets de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud : observer le bâtiment avant de décider, choisir la bonne capacité, planifier le passage des conduites et installer l’équipement pour qu’il demeure efficace, propre et accessible à long terme.
