Installation d’une thermopompe murale FUJITSU AIRSTAGE ORION XLTH+ à Sainte-Marie-Madeleine, en Montérégie

Une installation compacte à Sainte-Marie-Madeleine où l’unité extérieure devait s’intégrer proprement à une terrasse vitrée

À Sainte-Marie-Madeleine, nous avons réalisé une installation de thermopompe murale FUJITSU AIRSTAGE ORION XLTH+ dans une résidence où l’emplacement de l’unité extérieure demandait une attention particulière. La photo du chantier montre une situation très concrète : la thermopompe extérieure se trouve sur une terrasse, près d’un mur de brique et sous une grande fenêtre, avec une paroi vitrée immédiatement à gauche.

Dans un tel environnement, une installation ne peut pas être pensée uniquement en fonction de la longueur de tuyauterie. Il faut tenir compte de la stabilité de l’appareil, du dégagement nécessaire pour l’échange d’air, du drainage hivernal, de l’accessibilité pour l’entretien et de l’intégration visuelle sur une terrasse utilisée par les occupants.

Nous avons donc installé l’unité extérieure sur un support métallique surélevé, plutôt que directement sur le plancher. Cette configuration est particulièrement pertinente au Québec : elle aide à éloigner l’équipement des accumulations d’eau, de glace et de neige et facilite la gestion de l’eau produite lors des cycles de dégivrage.

Le résultat visible est propre et compact. L’unité FUJITSU s’intègre entre la paroi vitrée et la façade de brique sans encombrer inutilement la terrasse. La tuyauterie frigorifique pénètre dans le bâtiment à proximité de l’appareil et est protégée par un cache-conduit brun qui s’harmonise avec la maçonnerie.

Pourquoi cette installation extérieure demandait plus de précision qu’un simple montage au sol

Lorsqu’une thermopompe murale est installée sur une terrasse, plusieurs contraintes apparaissent en même temps.

Dans ce projet de Sainte-Marie-Madeleine, nous devions notamment considérer :

• la proximité du vitrage;
• la façade en brique;
• la fenêtre située au-dessus et derrière l’unité;
• l’espace disponible pour le support;
• le dégagement devant le ventilateur;
• la circulation des personnes sur la terrasse;
• le cheminement des conduites frigorifiques;
• l’écoulement de l’eau en hiver;
• les vibrations potentielles;
• l’accès futur pour l’entretien CVAC.

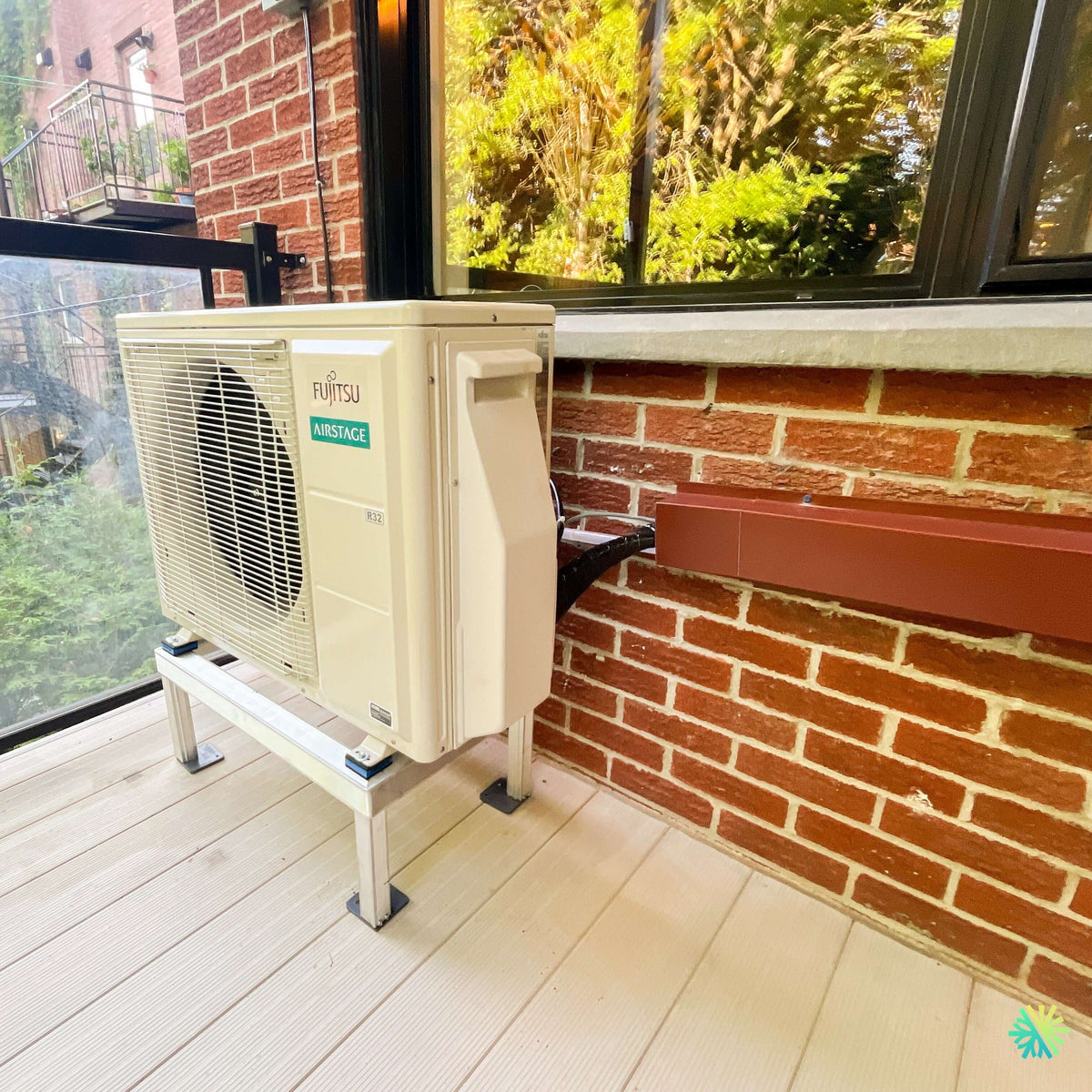

La photo montre clairement que l’unité extérieure ne repose pas simplement sur quatre blocs. Nous avons utilisé une structure métallique permettant de la maintenir au-dessus du niveau de la terrasse. Des points d’appui distincts supportent le châssis, tandis que l’unité elle-même est fixée au support.

Cette installation procure une base plus définie et permet de conserver un espace libre sous la thermopompe.

Le dégagement autour de l’unité extérieure reste essentiel

Une thermopompe échange énormément d’air avec l’extérieur.

Le ventilateur frontal doit pouvoir aspirer et rejeter l’air sans obstruction importante. Installer une unité trop profondément dans un coin fermé, trop près d’un garde-corps plein ou face à un obstacle peut nuire au fonctionnement.

Ici, malgré l’espace relativement restreint, la façade du condenseur demeure dégagée. La paroi vitrée se trouve latéralement plutôt que directement devant le ventilateur.

Ce genre de décision est important parce qu’un excellent appareil mal positionné peut fonctionner moins bien qu’une machine plus modeste installée correctement.

Un cache-conduit adapté à la façade de brique

Un autre détail intéressant sur cette réalisation concerne la finition du passage frigorifique.

Le cache-conduit visible sur le mur a été choisi dans une teinte brun-rouge qui se rapproche de la maçonnerie. Au lieu d’avoir une goulotte blanche très contrastée traversant une façade de brique rouge, le passage technique se fond davantage dans le bâtiment.

Ce type de finition peut sembler secondaire avant les travaux. Pourtant, une fois l’installation terminée, c’est précisément ce que le propriétaire verra pendant des années.

Chez AirGreen, nous considérons donc le trajet de la tuyauterie et la finition extérieure dès la planification du chantier.

FUJITSU ORION XLTH+ : une thermopompe pensée pour le climat froid

La FUJITSU AIRSTAGE ORION XLTH+ appartient à la série H simple zone de Fujitsu. La documentation technique fournie présente trois configurations : 09KTAP1, 12KTAP1 et 15KTAP1. Elles sont conçues pour assurer le chauffage et la climatisation avec une plage de fonctionnement en chauffage descendant jusqu’à -30 °C.

La photo extérieure permet d’identifier clairement une unité FUJITSU AIRSTAGE utilisant du réfrigérant R-32, mais la plaque signalétique détaillée n’est pas suffisamment visible pour confirmer laquelle des trois capacités est installée sur ce chantier. Nous préférons donc ne pas attribuer arbitrairement une puissance précise à l’appareil photographié.

La gamme comprend néanmoins :

• 09KTAP1 : 9 000 BTU/h en climatisation nominale;
• 12KTAP1 : 12 000 BTU/h en climatisation nominale;
• 15KTAP1 : 14 500 BTU/h en climatisation nominale.

En chauffage nominal, les capacités sont respectivement de 12 000, 15 300 et 17 400 BTU/h.

Une capacité de chauffage qui demeure élevée lorsque la température chute

La température minimale de fonctionnement est importante, mais elle ne dit pas tout.

Ce qui compte en plein hiver, c’est aussi la quantité de chaleur que l’appareil peut réellement fournir lorsque la température extérieure devient très basse.

La fiche technique FUJITSU indique qu’à -30 °C, les trois configurations conservent respectivement une capacité maximale correspondant à 113 %, 103 % et 101 % de leur capacité nominale de référence. À -26 °C, ces valeurs passent à 147 %, 128 % et 116 %.

Pour un propriétaire de Sainte-Marie-Madeleine, de Longueuil, de Montréal, de Laval, de la Rive Sud ou de la Rive Nord, cette donnée est beaucoup plus parlante qu’un simple logo « climat froid ».

Elle permet de mieux évaluer la thermopompe comme véritable appareil de chauffage et non seulement comme climatiseur réversible utilisé au printemps et à l’automne.

Le chauffe-plateau de base prend tout son sens sur une installation comme celle-ci

La documentation FUJITSU précise que l’unité extérieure de la ORION XLTH+ est dotée d’un chauffe-plateau de base conçu pour les climats extrêmement froids.

Cette caractéristique est directement pertinente pour le type de montage visible à Sainte-Marie-Madeleine.

En mode chauffage, une thermopompe extérieure peut accumuler du givre sur son échangeur. Le système déclenche alors périodiquement un cycle de dégivrage. L’eau produite doit pouvoir s’évacuer avant de regeler sous l’appareil.

Le fait d’avoir installé la thermopompe sur un support surélevé aide à créer un espace sous l’unité pour cette évacuation.

Une erreur fréquente : installer une thermopompe trop près du sol

Sur certains chantiers que nous inspectons, l’unité extérieure se trouve presque au niveau du sol ou d’une terrasse.

Cela peut devenir problématique lorsque :

• la neige s’accumule devant ou derrière l’appareil;
• l’eau de dégivrage forme une masse de glace;
• les sorties de drainage se retrouvent bloquées;
• le ventilateur aspire de la neige;
• l’accès technique devient difficile.

Une thermopompe conçue pour fonctionner jusqu’à -30 °C doit également être installée de manière cohérente avec un environnement pouvant atteindre -30 °C.

La machine et l’installation forment un ensemble.

Derrière cette installation FUJITSU à Sainte-Marie-Madeleine : rendement, silence, R-32 et détails techniques à connaître

Des rendements énergétiques particulièrement élevés

La série ORION XLTH+ présente des niveaux de rendement très intéressants.

Selon la capacité sélectionnée, la fiche FUJITSU indique des valeurs SEER2 de :

• 33,5 pour le 09KTAP1;
• 31,5 pour le 12KTAP1;
• 28,7 pour le 15KTAP1.

Les valeurs HSPF2 région V sont respectivement de 11,5, 11,3 et 10,7.

Les trois configurations sont également présentées comme répondant aux classements ENERGY STAR, ENERGY STAR Cold Climate et ENERGY STAR Most Efficient dans la documentation.

Ces chiffres sont importants, mais ils ne remplacent jamais un dimensionnement approprié.

Pourquoi nous ne dimensionnons pas une thermopompe uniquement selon les pieds carrés

Il est fréquent qu’un propriétaire nous demande :

« Combien de BTU faut-il pour ma maison? »

La superficie constitue seulement une partie de la réponse.

Lors de la sélection d’une thermopompe murale à Sainte-Marie-Madeleine, nous devons également tenir compte de facteurs comme :

• la qualité de l’isolation;
• le nombre de fenêtres;
• l’orientation du bâtiment;
• la hauteur des plafonds;
• la présence d’un sous-sol;
• la configuration ouverte ou fermée des pièces;
• les infiltrations d’air;
• la quantité de soleil reçue;
• le système de chauffage existant;
• les besoins de chauffage hivernaux;
• l’emplacement possible de l’unité intérieure.

Une unité surdimensionnée n’est pas automatiquement préférable.

La technologie Inverter permet précisément à la machine d’ajuster sa capacité en fonction des besoins.

Technologie Inverter : une large plage de modulation

La documentation de la gamme montre des plages de capacité très étendues.

Pour le modèle 12KTAP1, par exemple, la capacité de climatisation varie de 3 100 à 17 300 BTU/h, tandis que la capacité de chauffage s’étend de 4 500 à 27 300 BTU/h.

Cette modulation est particulièrement utile durant les journées où la demande est modérée.

Au lieu d’effectuer uniquement des cycles marche-arrêt, le compresseur Inverter peut adapter son fonctionnement. Cela contribue à maintenir une température plus stable et à réduire les variations de confort.

Réfrigérant R-32 clairement visible sur l’unité installée

Sur la photo du projet de Sainte-Marie-Madeleine, la mention R32 est directement visible sur le côté de l’unité extérieure.

FUJITSU indique que le R-32 possède un potentiel de réchauffement global de 675, comparativement à 2 088 pour le R-410A dans sa documentation, ce qui représente une réduction de 68 % selon la référence utilisée par le fabricant.

Le R-32 permet donc à cette génération de thermopompes de réduire considérablement le PRG du fluide frigorigène comparativement au R-410A.

Une tuyauterie frigorifique 1/4 po – 3/8 po

Les trois configurations de la ORION XLTH+ présentées dans la documentation utilisent les mêmes dimensions de tuyauterie :

• 1/4 po côté liquide;
• 3/8 po côté gaz.

FUJITSU prévoit une longueur minimale de 10 pi et une longueur maximale de 66 pi, avec une différence verticale maximale de 49 pi. La précharge indiquée couvre jusqu’à environ 49 pi de tuyauterie.

Ce point devient particulièrement important lorsqu’une nouvelle thermopompe remplace un système existant.

Nous ne considérons jamais automatiquement qu’un ancien ensemble de tuyaux peut être conservé. Le diamètre, l’état du cuivre, la compatibilité du réfrigérant et les exigences du fabricant doivent être vérifiés.

Unité extérieure compacte : un avantage réel dans les espaces limités

L’installation photographiée montre exactement pourquoi le format extérieur compte.

Sur cette terrasse, nous devions composer avec une fenêtre, un mur de brique et une paroi vitrée.

Selon la configuration, les unités extérieures de la gamme affichent une largeur d’environ 31 7/16 po à 32 5/16 po. Les modèles 12KTAP1 et 15KTAP1 ont une hauteur d’environ 28 3/16 po et une profondeur de 12 3/8 po.

Cette compacité facilite l'intégration dans des secteurs où l'espace disponible est plus limité.

Elle ne signifie toutefois pas que l'on peut coincer l'appareil n'importe où. Les dégagements du fabricant restent essentiels pour maintenir une circulation d'air adéquate.

Un fonctionnement extérieur relativement discret

La documentation indique des niveaux sonores extérieurs de :

• 44 dB(A) pour la configuration 09KTAP1;
• 48 à 49 dB(A) pour le 12KTAP1;
• 51 à 49 dB(A) pour le 15KTAP1, selon le mode climatisation ou chauffage.

Sur une terrasse ou près de fenêtres, le niveau sonore compte particulièrement.

Nous devons aussi éviter qu'une installation mal stabilisée transforme de faibles vibrations normales en bruit transmis à la structure.

C'est une autre raison pour laquelle la base, le support et les points de fixation sont importants.

Jusqu'à 23 dB à l'intérieur

Les unités intérieures 09KTAP1 et 12KTAP1 peuvent fonctionner à seulement 23 dB(A) en mode calme selon la fiche technique, tandis que le 15KTAP1 descend à 26 dB(A).

Pour une chambre, un bureau ou un salon, cette caractéristique peut être très appréciable.

Une thermopompe qui chauffe efficacement mais qui devient constamment perceptible acoustiquement peut finir par réduire le confort qu'elle était censée améliorer.

Wi-Fi intégré et contrôle AIRSTAGE

La ORION XLTH+ possède également une connectivité Wi-Fi intégrée avec contrôle à distance par l'application AIRSTAGE.

La documentation mentionne aussi la compatibilité avec plusieurs interfaces et contrôleurs optionnels, notamment des solutions BACnet et Modbus pour des intégrations plus avancées.

Dans une résidence, le Wi-Fi est surtout utile pour :

• changer la température à distance;
• vérifier le fonctionnement de l'appareil;
• préparer la maison avant le retour;
• adapter les consignes selon les habitudes;
• éviter certains oublis lors d'une absence prolongée.

Serpentins ProCore en cuivre à l'intérieur

FUJITSU précise également que l'unité intérieure utilise des serpentins ProCore en cuivre à haute résistance à la corrosion.

C'est un détail technique qu'on remarque moins lors de l'achat qu'un chiffre de rendement, mais il concerne directement la conception et la durabilité de l'échangeur intérieur.

La question des aides financières : toujours vérifier le système exact

La documentation FUJITSU identifie les configurations de cette série avec des classements ENERGY STAR pour climat froid.

Cela peut être pertinent dans le cadre de programmes d'aide financière associés aux thermopompes efficaces au Québec. Toutefois, l'admissibilité et le montant ne doivent jamais être déterminés uniquement à partir du nom « ORION XLTH+ ».

Le modèle intérieur, le modèle extérieur, la combinaison certifiée ainsi que les critères du programme applicable doivent être vérifiés.

Pour nos clients, cette vérification est importante : une thermopompe de 12 000 BTU nominale ne signifie pas automatiquement que le calcul d'une aide financière se fera sur exactement 12 000 BTU.

L'électricité varie selon la capacité choisie

La série fonctionne en 208 à 230 V, 60 Hz, monophasé.

La fiche indique :

• un disjoncteur de 15 A pour le 09KTAP1;
• un disjoncteur de 20 A pour le 12KTAP1;
• un disjoncteur de 20 A pour le 15KTAP1.

Cette vérification doit être faite avant l'installation.

Dans certains bâtiments, notamment lors du remplacement d'une vieille thermopompe, le circuit existant peut ne pas correspondre exactement aux exigences de la nouvelle machine.

Ce que la photo de Sainte-Marie-Madeleine montre sur une installation bien planifiée

Cette installation est intéressante parce qu'elle regroupe plusieurs détails qu'un propriétaire pourrait facilement sous-estimer avant les travaux.

La hauteur de l'unité extérieure

Le support garde le condenseur au-dessus de la terrasse. C'est avantageux pour le drainage hivernal et la protection contre l'accumulation au sol.

La stabilité

Une unité extérieure possède un compresseur et un ventilateur. Une base adéquate contribue à limiter les mouvements et vibrations.

Le cheminement court des conduites

Le passage frigorifique se fait directement vers le mur adjacent à l'appareil. Un trajet simple peut réduire les longueurs inutiles et faciliter la finition.

L'intégration du cache-conduit

La couleur choisie s'harmonise avec la brique plutôt que de créer une ligne blanche très visible sur la façade.

L'accès technique

L'unité demeure accessible. Nous pouvons intervenir ultérieurement sans devoir démonter une structure permanente entourant complètement le condenseur.

Les erreurs que nous cherchons à éviter sur ce type de projet

Lors de nos installations CVAC à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et en Montérégie, certaines erreurs reviennent régulièrement sur des équipements installés auparavant.

Parmi celles que nous voulons éviter :

1. Poser directement l'unité au niveau d'accumulation de neige.
   Un appareil basse température doit disposer d'un environnement adapté à son fonctionnement hivernal.
2. Bloquer la façade du condenseur.
   L'espace disponible sur une terrasse ne doit pas être optimisé au détriment du débit d'air.
3. Négliger les vibrations.
   Une unité extérieure proche d'une fenêtre ou d'un espace de vie doit être installée sur une base stable.
4. Choisir le trajet de conduites uniquement parce qu'il est le plus rapide à installer.
   Le passage doit rester logique, protégé et esthétiquement acceptable.
5. Réutiliser des tuyaux sans vérifier leur diamètre.
   La ORION XLTH+ utilise du 1/4 po liquide et du 3/8 po gaz.
6. Oublier l'accès d'entretien.
   Le technicien doit pouvoir accéder à l'unité extérieure dans plusieurs années, pas seulement le jour de l'installation.
7. Choisir trop de BTU par précaution.
   Le bon dimensionnement reste préférable au surdimensionnement systématique.

Une thermopompe conçue pour le Québec, installée en fonction du bâtiment réel

Cette installation de thermopompe murale FUJITSU ORION XLTH+ à Sainte-Marie-Madeleine montre bien qu'un projet réussi repose autant sur la machine que sur son implantation.

La ORION XLTH+ apporte plusieurs caractéristiques adaptées à notre climat : chauffage jusqu'à -30 °C, compresseur Inverter, chauffe-plateau de base, réfrigérant R-32, rendements énergétiques élevés, fonctionnement silencieux et Wi-Fi intégré.

Mais toutes ces caractéristiques doivent être soutenues par une installation cohérente.

Sur ce projet, la terrasse, le vitrage et la façade de brique dictaient une partie de notre travail. Le support surélevé, le positionnement de l'unité et la finition du cache-conduit ont permis d'obtenir une installation compacte et propre sans transformer l'équipement extérieur en obstacle visuel ou physique.

AirGreen pour vos installations FUJITSU à Sainte-Marie-Madeleine et dans le Grand Montréal

Chez AirGreen, nous installons des thermopompes murales, des systèmes centraux et différents équipements de chauffage et climatisation en tenant compte du bâtiment réel plutôt que d'appliquer une solution identique à chaque propriété.

Que le chantier soit à Sainte-Marie-Madeleine, Montréal, Laval, Longueuil, sur la Rive Nord ou sur la Rive Sud, nous analysons notamment la capacité requise, la disposition des lieux, la tuyauterie, l'alimentation électrique, la circulation d'air, l'emplacement de l'unité extérieure et la finition.

Une thermopompe doit fonctionner correctement en janvier, rafraîchir efficacement en juillet et rester pratique à entretenir plusieurs années après l'installation.

C'est cette logique qui guide nos installations.
