Une installation compacte dans une cour étroite : la FUJITSU ORION XLTH intégrée proprement au bâtiment

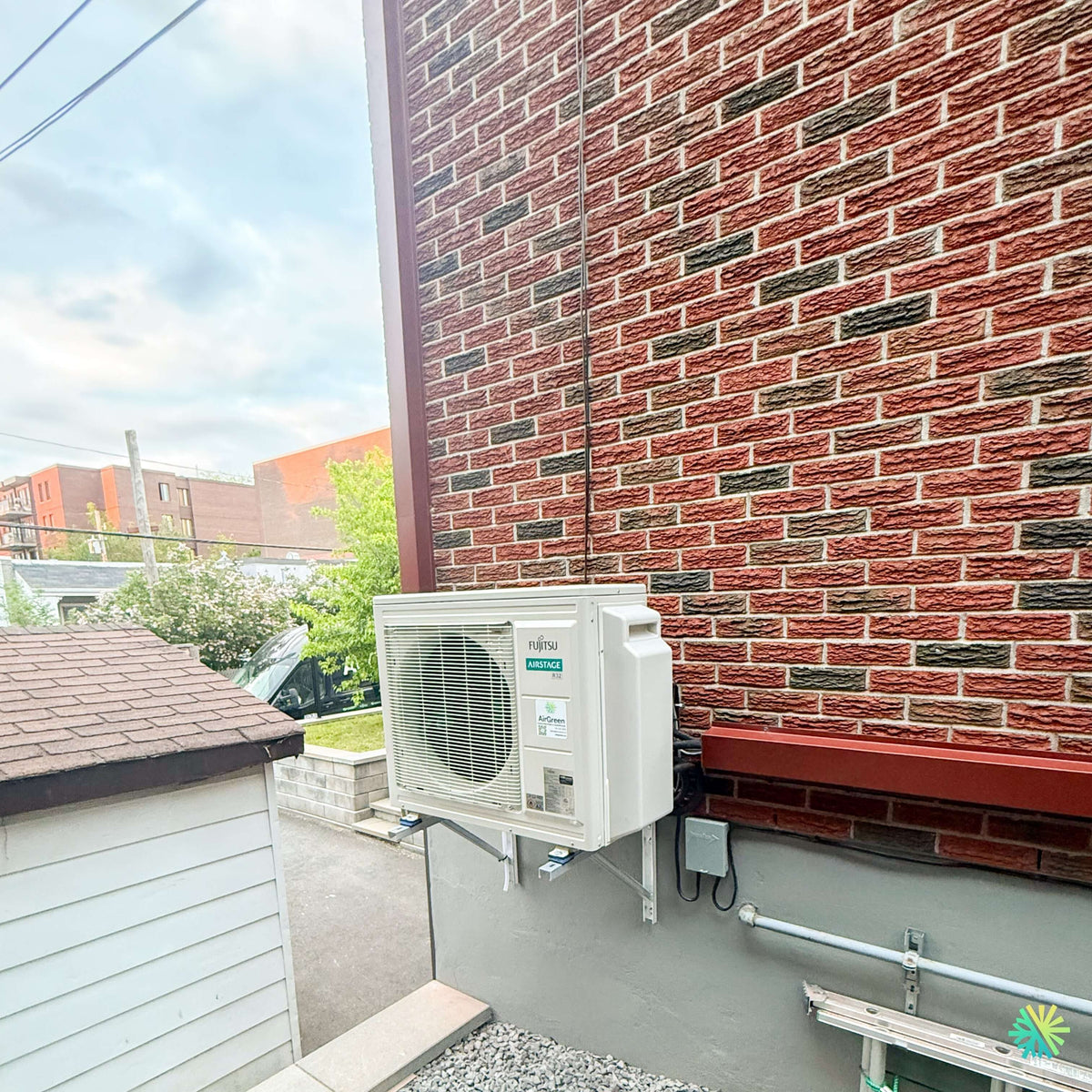

À Sainte-Victoire-de-Sorel, notre équipe AirGreen a réalisé cette installation de thermopompe murale FUJITSU AIRSTAGE ORION XLTH dans un environnement extérieur qui demandait une planification particulièrement soignée. La photographie du projet montre bien pourquoi : l’espace disponible entre le bâtiment principal, une petite structure adjacente et la zone de circulation extérieure est relativement limité. Il fallait donc trouver un emplacement qui respecte à la fois le fonctionnement de la thermopompe, l’accès pour le service, la gestion de la neige et l’utilisation normale de la cour.
Nous avons installé l’unité extérieure contre la partie basse du mur du bâtiment, sous la maçonnerie de brique, sur un support mural métallique surélevé. Le condenseur demeure ainsi complètement dégagé du sol et de la pierre concassée présente dans cette section de la propriété.
Cette configuration offre plusieurs avantages concrets dans le climat de la Montérégie : elle éloigne l’appareil des accumulations de neige, maintient un espace libre pour l’écoulement de l’eau de dégivrage et évite d’occuper inutilement la petite surface de passage disponible.
Le résultat est une installation compacte, accessible et cohérente avec l’environnement immédiat de la maison.
La machine choisie appartient à la gamme FUJITSU AIRSTAGE ORION XLTH, série Orion CTEB, une famille de thermopompes murales simple zone fonctionnant au réfrigérant R-32 et conçue pour poursuivre le chauffage jusqu’à -26 °C. La documentation FUJITSU présente des capacités allant de 9 000 à 24 000 BTU selon le modèle, avec technologie Inverter, chauffe-plateau de base et certification ENERGY STAR sur les combinaisons présentées.
Un emplacement extérieur choisi pour utiliser chaque centimètre intelligemment
Sur ce chantier de Sainte-Victoire-de-Sorel, le positionnement du condenseur mérite une attention particulière.
La photo montre que l’espace extérieur est structuré par plusieurs éléments :
- un mur principal en brique;
- une fondation extérieure;
- une petite construction située à gauche;
- une zone de pierre concassée directement sous l’équipement;
- des conduites et installations techniques déjà présentes sur le bâtiment;
- une aire de passage qui devait demeurer utilisable.
Dans ce contexte, installer la thermopompe directement au sol aurait occupé davantage d’espace et aurait placé l’appareil plus près des accumulations de neige et de glace.
Nous avons donc privilégié une installation murale sur supports métalliques, avec des appuis antivibratoires visibles sous les pieds de l’unité extérieure.
Cette façon de travailler permet de conserver la zone située sous le condenseur relativement libre tout en plaçant la machine à une hauteur pratique pour son fonctionnement hivernal.
Une façade du condenseur laissée complètement dégagée
Le ventilateur de l’unité extérieure est orienté vers la zone ouverte de la cour et non directement vers le mur ou la petite construction voisine.
C’est un détail essentiel.
Une thermopompe fonctionne en déplaçant une quantité importante d’air à travers son échangeur extérieur. Elle doit donc disposer de dégagements suffisants pour aspirer et rejeter cet air sans créer une recirculation excessive.
Une mauvaise implantation peut entraîner une perte de performance même lorsque l’appareil lui-même possède d’excellentes caractéristiques techniques.
Sur cette installation, nous avons justement utilisé la portion la plus ouverte de l’espace disponible pour préserver le soufflage frontal.
Ce qu’il faut éviter autour d’une unité extérieure
Après une installation CVAC, certains changements effectués ultérieurement par le propriétaire peuvent malheureusement nuire au fonctionnement du système.
Il faut notamment éviter d’installer directement devant le condenseur :
- des bacs de rangement;
- un écran décoratif trop fermé;
- des meubles de jardin;
- des sacs ou matériaux;
- une clôture sans dégagement suffisant;
- des équipements de jardinage;
- une accumulation importante de neige.
Une thermopompe extérieure doit rester visible et respirer librement.
Pourquoi cette installation surélevée est particulièrement pertinente en hiver
À Sainte-Victoire-de-Sorel, la thermopompe doit composer avec des températures négatives, de la neige et des périodes où l’humidité extérieure favorise la formation de givre.
Lorsque la FUJITSU fonctionne en chauffage, son échangeur extérieur devient froid. Sous certaines conditions, du givre peut alors se former sur celui-ci. Le système enclenche automatiquement un cycle de dégivrage afin de restaurer l’efficacité de l’échange thermique.
Ce dégivrage produit de l’eau.
Cette eau doit pouvoir s’écouler sans former progressivement une masse de glace directement sous l’appareil. Voilà pourquoi la hauteur visible sous le condenseur sur ce projet n’est pas seulement une question esthétique.
Elle constitue un véritable avantage fonctionnel.
FUJITSU prévoit également un chauffe-plateau de base sur la série ORION XLTH, spécifiquement pour une utilisation dans les régions froides. Cette caractéristique contribue à la gestion hivernale de l’unité extérieure.
Une thermopompe qui continue à chauffer jusqu’à -26 °C
La caractéristique qui distingue particulièrement la FUJITSU ORION XLTH pour une installation québécoise est sa plage de fonctionnement en chauffage.
Selon la fiche technique de la série :
- chauffage : -26 °C à 24 °C;
- climatisation : -10 °C à 50 °C.
Cela signifie que cette machine n’est pas conçue uniquement comme un climatiseur utilisé quelques semaines en été.
Elle peut prendre une place importante dans la stratégie de chauffage d’une résidence pendant l’automne, le printemps et une portion très significative de l’hiver québécois.
La fiche FUJITSU fournit même la capacité de chauffage disponible à -15 °C, -21 °C et -26 °C, ce qui permet de mieux évaluer le comportement des différents modèles lorsque la température extérieure devient réellement exigeante.
Cinq capacités dans la gamme ORION XLTH
La documentation technique transmise pour cette installation présente les modèles suivants :
- 09KZAH1 : 9 000 BTU/h en climatisation nominale;
- 12KZAH1 : 12 000 BTU/h;
- 15KZAH1 : 14 500 BTU/h;
- 18KZAH1 : 18 000 BTU/h;
- 24KZAH1 : 22 000 BTU/h.
En chauffage nominal, les capacités indiquées sont respectivement de 12 000, 16 000, 18 000, 21 600 et 25 200 BTU/h.
La plaque signalétique de l’appareil photographié à Sainte-Victoire-de-Sorel n’est pas suffisamment lisible sur la photo pour confirmer avec certitude laquelle de ces cinq capacités a été installée. Nous préférons donc ne pas attribuer un tonnage ou un nombre de BTU non confirmé.
Cette prudence est importante lorsqu’on compare des thermopompes : plusieurs modèles d’une même série peuvent partager un boîtier extérieur très similaire.
Un rendement saisonnier qui varie selon la capacité sélectionnée
La série ORION XLTH affiche des niveaux d’efficacité particulièrement intéressants.
Selon la capacité, la fiche technique indique un TRÈS2 / SEER2 allant de 24,0 jusqu’à 33,1, ainsi qu’un CPSC2 région V allant de 9,4 à 10,7.
Par exemple, le modèle 12 000 BTU affiche un TRÈS2 de 30,5, tandis que le modèle 9 000 BTU atteint 33,1 selon les données FUJITSU.
Il est important de comprendre qu’on ne doit jamais attribuer automatiquement le meilleur chiffre de toute une gamme à chaque appareil de cette série. Les performances changent selon la combinaison exacte d’unité intérieure et extérieure.
Chez AirGreen, lorsque nous préparons une proposition de thermopompe murale, nous comparons donc la combinaison exacte et non simplement le nom commercial de la famille d’équipements.
Ce projet à Sainte-Victoire-de-Sorel montre pourquoi une bonne thermopompe doit surtout être bien dimensionnée et bien installée
Technologie Inverter : davantage de modulation, moins de fonctionnement brutal
La FUJITSU ORION XLTH utilise un compresseur Inverter.
Cette technologie permet au système d’ajuster sa capacité en fonction de la demande thermique plutôt que de fonctionner uniquement selon des cycles simples de marche et d’arrêt à pleine puissance.
Dans une utilisation résidentielle, cette modulation peut contribuer à :
- maintenir une température plus régulière;
- limiter les variations brusques de confort;
- fonctionner plus doucement lorsque la demande est faible;
- adapter la consommation aux besoins réels;
- améliorer le confort pendant les longues périodes de chauffage.
La modulation est toutefois particulièrement efficace lorsque l’appareil est correctement dimensionné.
Une machine beaucoup trop grosse par rapport au bâtiment n’exploitera pas nécessairement son potentiel de la même manière qu’une unité sélectionnée selon les besoins réels de la propriété.
Le nombre de BTU ne doit pas être choisi uniquement selon la superficie
Une des erreurs les plus fréquentes lors du magasinage d’une thermopompe à Sainte-Victoire-de-Sorel, Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud consiste à utiliser seulement la superficie de la maison.
La superficie est évidemment importante, mais elle ne suffit pas.
Nous devons également considérer :
- le niveau d’isolation;
- l’âge et la construction du bâtiment;
- les fenêtres et leur orientation;
- la hauteur des plafonds;
- les pièces ouvertes ou fermées;
- les infiltrations d’air;
- le nombre d’étages;
- la position prévue de l’unité intérieure;
- la contribution du chauffage existant;
- le niveau de confort attendu à basse température.
Deux maisons de superficie identique peuvent donc nécessiter des solutions différentes.
Les dimensions des conduites changent selon le modèle
La série ORION XLTH présente également un détail technique important lorsqu’il s’agit de remplacer une ancienne thermopompe.
Les dimensions des conduites frigorifiques ne sont pas identiques pour toutes les capacités.
FUJITSU spécifie :
- 9 000 BTU : 1/4 po liquide et 3/8 po gaz;
- 12 000 BTU : 1/4 po liquide et 3/8 po gaz;
- 15 000 BTU : 1/4 po liquide et 1/2 po gaz;
- 18 000 BTU : 3/8 po liquide et 5/8 po gaz;
- 24 000 BTU : 3/8 po liquide et 5/8 po gaz.
Les longueurs maximales admissibles vont également de 25 à 50 mètres, selon le modèle.
Cela explique pourquoi nous ne recommandons jamais de conserver automatiquement les conduites d’une ancienne thermopompe avant d’avoir vérifié leurs dimensions et leur compatibilité avec le nouvel équipement.
Le réfrigérant R-32 clairement identifié sur l’unité installée
Sur la photographie de Sainte-Victoire-de-Sorel, la mention R32 est visible directement sur la façade de l’unité extérieure FUJITSU.
La documentation de la série indique un potentiel de réchauffement global de 675 pour le R-32, comparativement à 2 088 pour le R-410A, soit une réduction de PRG annoncée de 68 %.
Au-delà du type de réfrigérant, la qualité de l'installation frigorifique reste toutefois déterminante.
Une installation professionnelle implique notamment :
- des conduites appropriées au modèle;
- des raccords correctement réalisés;
- une vérification de l’étanchéité;
- une évacuation adéquate du système;
- le respect des longueurs de tuyauterie;
- une mise en service complète après l’installation.
Une installation électrique accessible et clairement organisée
La photo du projet montre également un dispositif électrique de coupure installé à droite de la thermopompe, sur la fondation.
Cette disposition garde l’équipement électrique à proximité de l’unité extérieure et facilite l’accès lors d’une intervention technique.
La gamme FUJITSU ORION XLTH fonctionne sous 208 à 230 V, 60 Hz, monophasé. Selon la capacité, FUJITSU indique un disjoncteur de 15 ou 20 ampères.
Cette information doit toujours être confirmée selon le modèle exact avant de réaliser l’alimentation électrique.
Une unité extérieure compacte, mais une accessibilité qu’il faut préserver
Dans cette cour relativement serrée de Sainte-Victoire-de-Sorel, le format du condenseur FUJITSU facilite clairement l’intégration.
Mais compact ne signifie pas que l’on peut ignorer l’espace nécessaire autour de l’unité.
Nous devons conserver suffisamment de place pour :
- l’admission d’air;
- le rejet d’air frontal;
- l’accès aux raccordements;
- l’entretien;
- le nettoyage;
- les interventions futures;
- la gestion de l’eau de dégivrage.
Sur la photo, le côté technique de la machine reste accessible, tout comme le sectionneur électrique. Cette disposition représente un avantage important pour le service futur.
Jusqu’à 23 dB(A) à l’intérieur selon le modèle
Du côté intérieur, FUJITSU annonce un fonctionnement pouvant descendre à 23 dB(A) en vitesse calme pour certaines capacités de la série.
Les unités disposent de plusieurs vitesses de ventilation : Auto, élevée, moyenne-élevée, moyenne, moyenne-basse, basse et fonctionnement silencieux.
Pour une chambre, un salon, un bureau ou une aire ouverte, ce type de modulation acoustique contribue au confort quotidien.
L’expérience réelle dépend cependant aussi du positionnement de l’unité intérieure. Nous évitons, lorsque la configuration le permet, d’orienter directement le soufflage vers un lit, un divan occupé en permanence ou une zone de travail.
Wi-Fi intégré et contrôle à distance
La série ORION XLTH comprend également une connectivité Wi-Fi intégrée, avec commande et surveillance à distance par l’application AIRSTAGE selon la configuration du système.
La plateforme FUJITSU prévoit aussi différentes options de contrôleurs et d’interfaces pour les installations nécessitant davantage d’intégration.
Pour un propriétaire, le Wi-Fi permet surtout de modifier une température à distance et de gérer plus facilement le fonctionnement quotidien de la thermopompe.
ENERGY STAR et admissibilité potentielle aux programmes d’aide
La fiche technique FUJITSU classe les différentes capacités présentées comme ENERGY STAR, ENERGY STAR climat froid et ENERGY STAR Most Efficient, selon les désignations indiquées dans le document technique.
Ces certifications sont particulièrement pertinentes lorsque le propriétaire souhaite vérifier l’admissibilité à un programme d’aide financière.
L’admissibilité réelle et le montant d’une subvention ne doivent toutefois jamais être déterminés uniquement à partir du nom « ORION XLTH ». Les programmes utilisent généralement une combinaison précise de modèles, une référence de rendement ou un numéro AHRI, ainsi que des critères propres au bâtiment et au programme en vigueur au moment de la demande.
Chez AirGreen, nous vérifions donc la combinaison exacte plutôt que de promettre un montant basé uniquement sur la marque.
Ce que nous retenons de cette installation AirGreen à Sainte-Victoire-de-Sorel
Ce projet illustre très bien notre façon d’aborder les espaces où il n’existe pas une immense surface libre pour installer l’unité extérieure.
Nous avons utilisé le mur disponible pour surélever la FUJITSU ORION XLTH, garder le passage libre et éloigner la machine des accumulations au sol. Le ventilateur bénéficie d’une zone ouverte devant lui, le système électrique reste accessible et l’installation s’intègre proprement à la façade existante.
Le choix d’une thermopompe murale FUJITSU AIRSTAGE ORION XLTH apporte ensuite les caractéristiques recherchées pour notre climat : technologie Inverter, chauffage jusqu’à -26 °C, réfrigérant R-32, chauffe-plateau de base, fonctionnement silencieux, rendements saisonniers élevés selon le modèle et connectivité Wi-Fi.
Mais ce projet de Sainte-Victoire-de-Sorel rappelle surtout qu’une fiche technique performante n’est qu’une partie de l’équation.
Le rendement à long terme dépend aussi du dimensionnement, de l’emplacement, du support extérieur, de la circulation d’air, de la tuyauterie, de l’électricité, du drainage et de la qualité de la mise en service.
C’est cette approche complète que nous appliquons chez AirGreen pour nos projets d’installation CVAC, thermopompe murale, climatisation et chauffage à Sainte-Victoire-de-Sorel ainsi qu’à Montréal, Laval, Longueuil, sur la Rive Sud et la Rive Nord.
