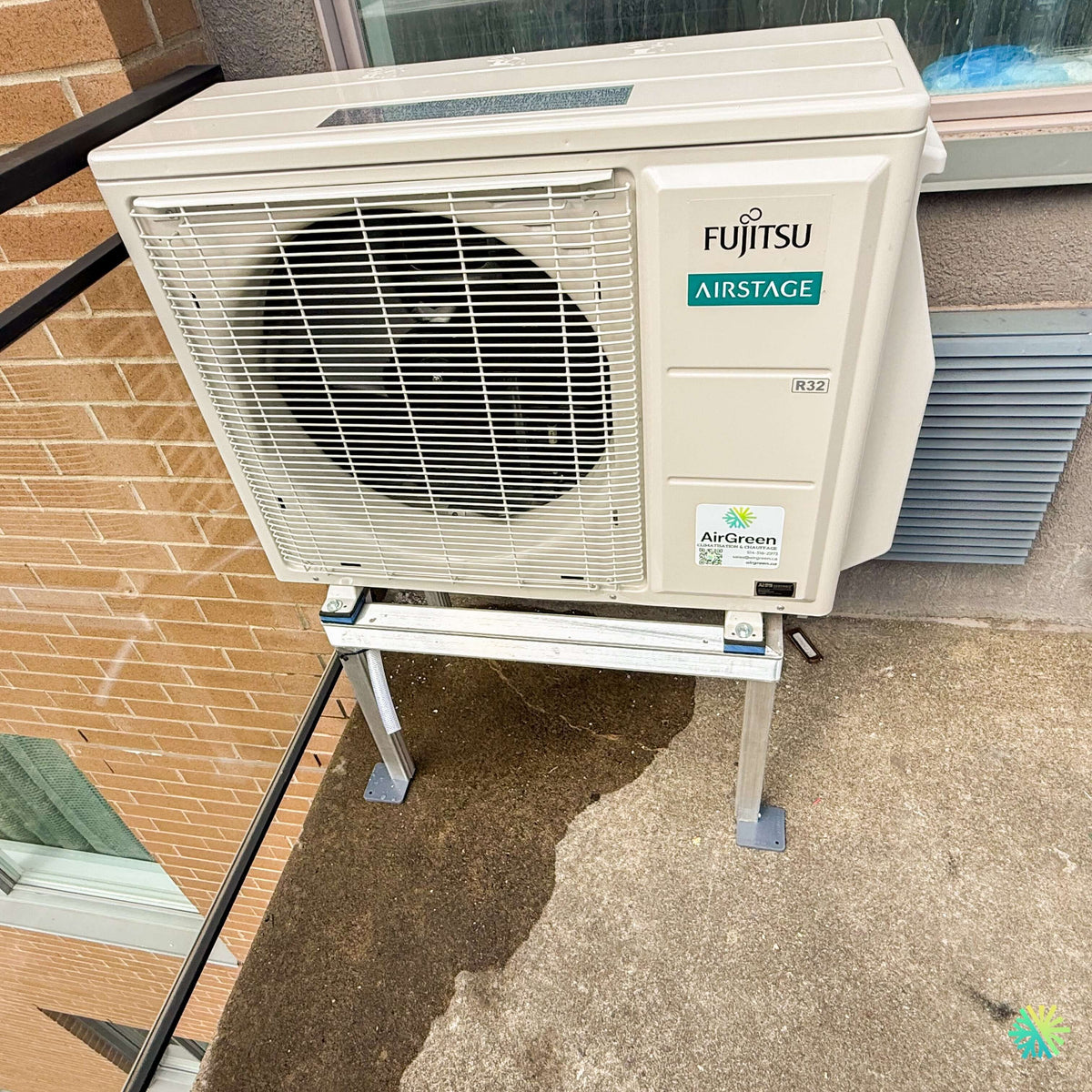

À L’Île-Perrot, une installation où la hauteur du support, le dégagement du ventilateur et l’espace disponible ont dicté chaque détail
Sur cette installation réalisée à L’Île-Perrot, le défi n’était pas simplement de raccorder une thermopompe murale Fujitsu AIRSTAGE Altair 700. L’unité extérieure devait prendre place sur une plateforme en béton située en hauteur, à proximité d’un mur de maçonnerie, d’une fenêtre, d’une grille murale et d’un garde-corps métallique. Dans ce contexte, quelques centimètres peuvent faire une différence importante pour la circulation d’air, l’accessibilité future et la gestion de la neige en hiver.
Nous avons donc installé l’unité Fujitsu sur un support métallique surélevé, plutôt que directement sur la surface de béton. La photo montre clairement les deux montants avant du support, leurs plaques d’appui ainsi que les isolateurs antivibratoires placés entre la thermopompe et la structure métallique.
Le résultat est une installation compacte, mais sans compromettre la grande grille frontale de l’unité extérieure. Le ventilateur demeure orienté vers l’espace ouvert, ce qui est essentiel pour permettre au système de rejeter l’air correctement.
Pour les propriétaires de L’Île-Perrot, Montréal, Laval, Longueuil, de la Rive Nord et de la Rive Sud qui comparent des installations de thermopompes, ce projet montre bien pourquoi le choix du support et de l’emplacement est aussi important que la marque inscrite sur la machine.
Pourquoi nous avons surélevé la thermopompe plutôt que de la déposer directement sur le béton
L’un des éléments les plus visibles sur cette installation est le support galvanisé sous l’unité extérieure.
Au Québec, installer une thermopompe directement au niveau d’une dalle ou d’un balcon peut créer des difficultés en hiver. La neige peut s’accumuler autour de la machine et, pendant les cycles de dégivrage, l’eau produite par l’appareil doit pouvoir s’écouler.
Sur ce projet à L’Île-Perrot, la thermopompe est donc maintenue nettement au-dessus de la surface.
Cette configuration offre plusieurs avantages pratiques :
- elle garde le bas de la machine plus loin de la neige accumulée;
- elle laisse davantage d’espace sous l’unité pour l’eau de dégivrage;
- elle permet de conserver la thermopompe dans une position stable;
- elle facilite l’accès visuel à la partie inférieure de l’appareil;
- elle évite que le boîtier repose directement sur la surface de béton.
La hauteur doit cependant être choisie intelligemment. Monter une unité le plus haut possible n’est pas toujours souhaitable. Nous devons également considérer la proximité des fenêtres, des garde-corps, des soffites et des autres ouvertures du bâtiment.
Des isolateurs antivibratoires visibles sous les pieds de l’unité
Sur la photo, nous pouvons également distinguer les isolateurs antivibratoires installés entre les pieds de la Fujitsu et le support métallique.
Ils constituent un détail relativement discret, mais utile.
Le compresseur et le ventilateur produisent naturellement de petites vibrations pendant le fonctionnement. Sur une installation située sur une structure en hauteur, nous voulons limiter autant que possible la transmission de ces vibrations vers le support et le bâtiment.
Un bon montage ne dépend donc pas seulement de la solidité du support; il doit également prendre en compte le comportement de l’unité lorsqu’elle fonctionne pendant plusieurs heures.
Une installation près d’un garde-corps : le ventilateur doit rester dégagé
Le garde-corps visible à gauche de la thermopompe faisait partie des contraintes physiques du chantier.
La grande grille frontale de l’unité extérieure doit pouvoir évacuer l’air sans rencontrer immédiatement un obstacle majeur. C’est pourquoi nous accordons une attention particulière à l’orientation du ventilateur lorsque nous travaillons sur des balcons, terrasses ou plateformes étroites.
Sur cette installation, la façade de l’appareil reste orientée vers la zone ouverte.
Il faut comprendre qu’une thermopompe extérieure fonctionne en déplaçant constamment de l’air à travers son échangeur. Un emplacement mal choisi peut favoriser la recirculation de l’air rejeté vers la machine, ce qui n’est pas souhaitable.
Nous évaluons donc systématiquement :
- l’espace devant le ventilateur;
- la proximité des murs latéraux;
- la position des garde-corps;
- les ouvertures du bâtiment;
- la possibilité d’effectuer un futur service sur l’appareil.
La proximité d’une fenêtre et d’une grille murale demandait également de la précision
L’unité extérieure se trouve directement devant une portion de mur comportant une fenêtre et une grille de ventilation.
Dans ce genre de configuration, le positionnement ne peut pas être déterminé uniquement par la longueur du support disponible.
Nous devons conserver un équilibre entre le dégagement de l’appareil et l’utilisation normale du bâtiment. Un équipement extérieur ne devrait pas être installé sans considérer les fenêtres, les sorties d’air, les portes ou les zones de circulation qui l’entourent.
C’est un aspect particulièrement fréquent lorsque nous effectuons une installation CVAC dans des condos, plex ou bâtiments à espace extérieur limité à Montréal et dans le Grand Montréal.
Une Fujitsu AIRSTAGE Altair 700 au réfrigérant R-32
Le logo R32 est clairement visible sur la façade de l’unité photographiée.
La Fujitsu Altair 700 appartient à la série H des systèmes muraux simple zone AIRSTAGE. La documentation Fujitsu couvre deux capacités, soit les configurations 09KMAS1 et 12KMAS1. Le numéro complet de l’appareil n’étant pas lisible sur cette photo, nous évitons d’attribuer arbitrairement une capacité précise à cette installation.
La gamme comprend :
- 09KMAS1 : 9 000 BTU/h nominal en climatisation et 12 000 BTU/h nominal en chauffage;
- 12KMAS1 : 12 000 BTU/h nominal en climatisation et 14 000 BTU/h nominal en chauffage.
Dans les deux cas, le système utilise le R-32.
Fujitsu indique dans sa documentation un potentiel de réchauffement global de 675 pour le R-32, comparativement à 2 088 pour le R-410A, soit une réduction annoncée de 68 % du PRG.
Une modulation Inverter adaptée aux besoins réels de la pièce
L’Altair 700 utilise un compresseur Inverter, ce qui permet à la thermopompe d’adapter progressivement sa capacité aux besoins du bâtiment.
Pour le modèle 09KMAS1, la capacité de climatisation varie de 3 100 à 12 100 BTU/h. Pour la version 12KMAS1, elle varie de 3 100 à 13 800 BTU/h.
En chauffage, Fujitsu publie des plages de :
- 2 800 à 14 500 BTU/h pour le modèle 09;
- 2 800 à 15 000 BTU/h pour le modèle 12.
Cette modulation compte beaucoup dans une installation résidentielle. La maison n’a pas constamment besoin de la capacité maximale de l’appareil. Lorsque la température désirée est presque atteinte, le système peut réduire son fonctionnement et chercher à maintenir un confort plus régulier.
30,0 ou 27,5 de TRÈS2 selon la capacité choisie
Le rendement énergétique constitue un autre point important de cette série.
La fiche technique indique :
- TRÈS2 de 30,0 pour le 09KMAS1;
- TRÈS2 de 27,5 pour le 12KMAS1.
Le CPSC2 région V est respectivement de 9,9 et 8,5. Les deux configurations sont également identifiées dans la documentation Fujitsu avec les classements ENERGY STAR applicables, dont la désignation pour climat froid.
Ces données peuvent être importantes lorsqu’un propriétaire compare différentes thermopompes murales à L’Île-Perrot, mais nous recommandons toujours de regarder l’ensemble du système.
Une cote d’efficacité très élevée ne compense pas une installation déficiente ou un appareil mal dimensionné.
Le dimensionnement reste plus important que la tentation de choisir le plus gros modèle
Avec des options de 9 000 et 12 000 BTU en climatisation, il peut être tentant de choisir automatiquement la plus grande capacité.
Ce n’est pas notre approche.
Nous tenons plutôt compte de plusieurs facteurs :
- superficie de la zone;
- isolation;
- quantité de fenêtres;
- orientation du bâtiment;
- hauteur des plafonds;
- circulation de l’air entre les pièces;
- pertes thermiques;
- usage de la pièce;
- chauffage existant.
Un appareil surdimensionné n’est pas automatiquement plus confortable.
Le comportement de l’Inverter aide évidemment le système à moduler, mais le choix initial de la capacité demeure fondamental pour obtenir une installation équilibrée.
Chauffage jusqu’à -15 °C selon la plage de fonctionnement publiée par Fujitsu
La fiche technique de la série Altair 700 indique une plage de fonctionnement en chauffage de -15 °C à 24 °C, tandis que la climatisation peut fonctionner dans une plage publiée de -10 °C à 50 °C.
Il faut toutefois distinguer la température minimale de fonctionnement de la capacité réellement disponible à cette température.
Pour une propriété de L’Île-Perrot, nous devons tenir compte des conditions hivernales de la région et du rôle que la thermopompe devra jouer dans le chauffage global du bâtiment.
Une thermopompe utilisée comme principal moyen de chauffage doit être évaluée différemment d’un appareil qui vient compléter un autre système.
La gestion de l’eau de dégivrage devient particulièrement importante sur une plateforme
Cette installation met en évidence un autre point que l’on oublie parfois lorsqu’on pense à une thermopompe en hiver : l’eau.
En mode chauffage, du givre peut se former sur l’échangeur extérieur. La thermopompe effectue périodiquement un cycle de dégivrage afin de retirer cette accumulation.
L’eau générée doit ensuite pouvoir quitter l’appareil.
Sur une installation en hauteur et sur une surface de béton comme celle de L’Île-Perrot, nous devons anticiper l’endroit où cette eau peut s’écouler et geler.
Le fait que l’unité soit surélevée contribue à créer de l’espace sous la machine, mais l’environnement immédiat doit tout de même être surveillé pendant les périodes de gel.
Une unité extérieure compacte : environ 31 7/16 po de largeur
Selon la fiche technique Fujitsu, l’unité extérieure des deux configurations Altair 700 mesure environ :
- 31 7/16 po de largeur;
- 21 5/16 po de hauteur;
- 11 7/16 po de profondeur.
Son poids net est d’environ 71 lb.
Ces dimensions relativement compactes sont utiles dans des installations comme celle-ci, où la profondeur disponible est limitée et où la machine doit cohabiter avec plusieurs éléments architecturaux.
La photo montre d’ailleurs que l’appareil peut être installé sur une plateforme relativement étroite tout en conservant un montage structuré et surélevé.
Des conduites frigorifiques de 1/4 po et 3/8 po
Un autre point important de cette série concerne les dimensions de tuyauterie.
Fujitsu spécifie pour les modèles 09KMAS1 et 12KMAS1 :
- ligne liquide : 1/4 po;
- ligne gaz : 3/8 po.
La longueur minimale publiée est de 10 pieds, avec une longueur maximale de 66 pieds et une différence verticale maximale de 49 pieds.
Ces données deviennent particulièrement importantes lorsqu’une nouvelle thermopompe remplace un ancien appareil.
Nous ne présumons jamais qu’une ancienne tuyauterie convient simplement parce qu’elle se rend déjà au bon endroit. Les dimensions, l’état du cuivre et la compatibilité avec le nouveau système doivent être vérifiés.
Une alimentation de 208 à 230 V avec protection de 15 A selon la documentation
Pour les deux capacités de la série, Fujitsu indique une alimentation 208 à 230 V, 60 Hz, monophasée ainsi qu’un disjoncteur de 15 A.
La consommation réelle diffère ensuite selon le modèle et la charge.
Pour le 09KMAS1, le courant maximal publié atteint 6,4 A en climatisation et 9,4 A en chauffage. Pour le 12KMAS1, Fujitsu indique jusqu’à 6,9 A en climatisation et 9,4 A en chauffage.
Lors d’une installation, nous nous basons toujours sur la plaque signalétique et les exigences électriques du modèle exact, plutôt que sur des estimations basées uniquement sur les BTU.
Le confort intérieur : jusqu’à 19 dB(A) en mode calme
Même si la photo montre l’unité extérieure, la thermopompe est avant tout choisie pour le confort qu’elle procure à l’intérieur.
Fujitsu annonce un niveau sonore pouvant descendre à 19 dB(A) en climatisation en mode calme pour l’unité murale.
Les niveaux publiés sont de :
- 19 dB(A) en mode calme;
- 30 dB(A) en basse vitesse;
- 35 dB(A) en vitesse moyenne;
- 40 dB(A) en vitesse élevée.
En chauffage, le mode calme est donné à 21 dB(A).
Pour un salon, une chambre ou un bureau, cette possibilité de réduire le niveau sonore est particulièrement intéressante.
Wi-Fi intégré et contrôles plus avancés
La Fujitsu AIRSTAGE Altair 700 comprend également une connectivité Wi-Fi intégrée permettant la surveillance à distance avec l’application mobile AIRSTAGE.
La documentation mentionne aussi plusieurs contrôleurs et interfaces optionnels, y compris des possibilités d’intégration avec des systèmes utilisant BACnet ou Modbus.
Dans une résidence, le contrôle Wi-Fi est généralement l’avantage le plus immédiatement perceptible : il permet d’ajuster la température et certains paramètres sans devoir être physiquement devant l’unité.
ENERGY STAR et subventions : ne jamais se fier uniquement au nom « Altair 700 »
La série est présentée par Fujitsu avec des classements ENERGY STAR, y compris des indications liées au climat froid.
Cela peut être pertinent lorsqu’un propriétaire cherche une thermopompe admissible à une aide financière au Québec.
Cependant, la bonne pratique consiste toujours à confirmer l’admissibilité à partir de la combinaison exacte installée.
Nous vérifions notamment :
- le modèle de l’unité intérieure;
- le modèle de l’unité extérieure;
- le jumelage certifié;
- la capacité;
- les critères du programme applicables au moment des travaux;
- les documents nécessaires pour présenter la demande.
Une certification présente dans une brochure ne doit pas être transformée automatiquement en promesse de subvention.
Ce que cette installation de L’Île-Perrot enseigne aux propriétaires qui magasinent une thermopompe
La photo de ce projet illustre un aspect très concret de notre métier : une bonne machine doit aussi être installée au bon endroit et sur le bon support.
Ici, plusieurs contraintes se rencontraient dans une zone très limitée : mur de maçonnerie, fenêtre, grille extérieure, garde-corps et plateforme en béton.
Notre travail consistait donc à intégrer la Fujitsu Altair 700 sans créer de problème évident de circulation d’air ni déposer la machine directement sur le béton.
Parmi les erreurs à éviter dans une situation comparable :
Installer la thermopompe trop bas
Sur une surface extérieure exposée à la neige, cela peut rapidement réduire l’espace libre autour du bas de l’unité.
Placer le ventilateur face à un garde-corps trop proche
Un ventilateur extérieur doit pouvoir évacuer l’air correctement.
Négliger les vibrations
Une unité située sur une structure en hauteur mérite une attention particulière au support et aux points de contact.
Bloquer l’accès pour le service
Le technicien doit pouvoir accéder aux composants et raccordements sans démonter la moitié de l’environnement autour de l’appareil.
Choisir la capacité uniquement selon les BTU annoncés
Le dimensionnement réel du bâtiment reste déterminant.
Négliger le dégivrage en hiver
L’eau produite par la thermopompe doit être prise en considération, particulièrement sur une plateforme où l’écoulement peut geler.
Une installation AirGreen adaptée aux contraintes réelles de L’Île-Perrot
Cette installation de thermopompe murale Fujitsu AIRSTAGE Altair 700 à L’Île-Perrot montre exactement pourquoi nous examinons le bâtiment avant de déterminer la méthode d’installation.
La machine est compacte, efficace et conçue autour d’une technologie Inverter moderne au R-32. Mais sa performance sur plusieurs années dépend aussi du support, de l’emplacement, des dégagements, de la tuyauterie, de l’électricité et de la mise en service.
Chez AirGreen, nous réalisons des installations de chauffage, climatisation et CVAC à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et dans l’Ouest-de-l’Île et les municipalités environnantes comme L’Île-Perrot.
Sur ce projet, la structure métallique surélevée constitue l’un des détails les plus importants du résultat final. Elle permet de conserver la Fujitsu au-dessus de la plateforme, tandis que les isolateurs sous l’appareil participent à un montage plus propre et mieux adapté aux vibrations.
À première vue, le résultat paraît simple : une thermopompe sur son support.
Pour nous, c’est précisément ce qu’une bonne installation CVAC doit donner comme impression une fois terminée. Les calculs, les contraintes et les décisions techniques restent derrière le travail; le propriétaire, lui, obtient un système bien intégré, accessible et prêt à assurer le chauffage et la climatisation.
