Installation d’une thermopompe murale Fujitsu AIRSTAGE Altair 700 à Saint-Louis-de-Gonzague, en Montérégie

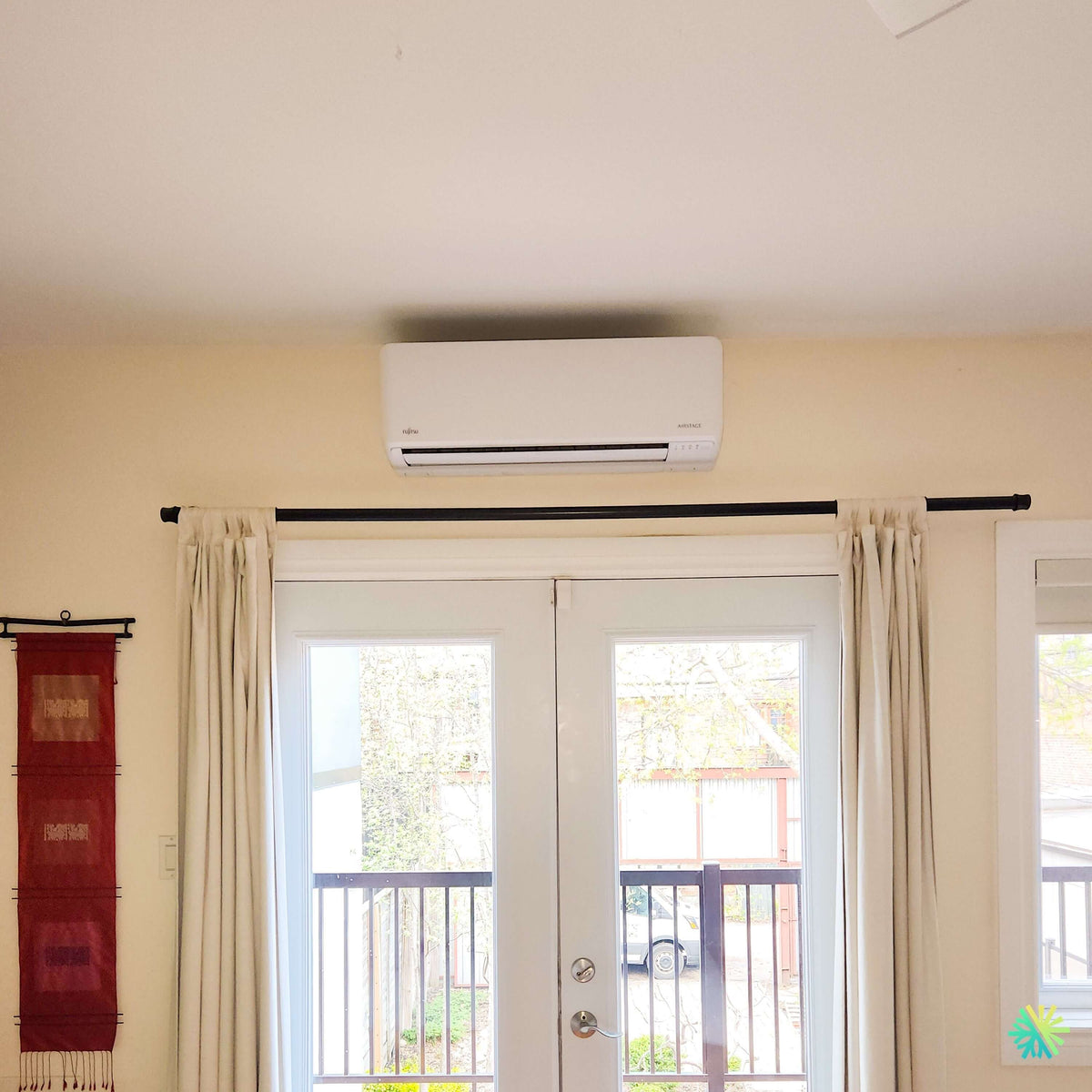

Une installation Fujitsu Altair 700 parfaitement intégrée au-dessus de portes-patio à Saint-Louis-de-Gonzague

À Saint-Louis-de-Gonzague, nous avons réalisé une installation de thermopompe murale Fujitsu AIRSTAGE Altair 700 dans une pièce où l’espace mural disponible devait être utilisé avec précision. La configuration intérieure présentait une contrainte très concrète : une grande ouverture composée de deux portes vitrées occupait presque toute la partie centrale du mur, avec des rideaux installés de chaque côté et très peu d’espace réellement exploitable pour recevoir une unité murale.

Nous avons retenu un emplacement directement au-dessus des portes-patio, centré sur l’ouverture. Cette position permet d’utiliser une zone du mur qui ne sert ni au mobilier ni au rangement, tout en offrant à l’unité intérieure une hauteur favorable à la diffusion de l’air dans la pièce.

Le résultat est particulièrement propre. La Fujitsu AIRSTAGE s’intègre visuellement dans l’axe des portes, sans empiéter sur les rideaux ni sur les ouvertures adjacentes. Cette installation illustre bien une réalité souvent sous-estimée : le choix d’une thermopompe ne repose pas uniquement sur ses BTU ou son rendement énergétique. L’emplacement de l’unité intérieure peut avoir une influence directe sur le confort, l’entretien, la circulation d’air et même l’apparence générale de la pièce.

Pourquoi l’espace au-dessus des portes était le bon choix

Dans cette installation à Saint-Louis-de-Gonzague, le mur disponible était largement occupé par des portes vitrées et leurs habillages.

Installer l’unité sur un mur latéral aurait pu sembler plus simple à première vue, mais cela aurait potentiellement dirigé le flux d’air de façon moins uniforme dans la pièce. L’installation centrée au-dessus des portes permet plutôt au soufflage de se développer vers l’espace intérieur.

Ce choix évite également plusieurs problèmes courants :

• bloquer une section de mur utile pour l’ameublement;
• installer l’unité trop près d’un coin;
• nuire au mouvement des rideaux;
• créer un parcours visuellement déséquilibré;
• souffler directement vers une personne assise à très courte distance.

Nous cherchons toujours à positionner une thermopompe murale dans une zone où elle peut réellement exploiter sa capacité de diffusion d’air.

Une unité intérieure compacte qui facilite ce type d’intégration

La série Fujitsu AIRSTAGE Altair 700 est particulièrement intéressante lorsqu’on dispose d’une bande de mur relativement limitée au-dessus d’une porte ou d’une fenêtre.

Selon la fiche technique Fujitsu, l’unité intérieure mesure environ :

• 32 13/16 po de largeur;
• 10 5/8 po de hauteur;
• 8 3/4 po de profondeur;
• pour un poids d’environ 22 lb.

Ces dimensions permettent une intégration plus facile dans des espaces où une unité plus massive pourrait sembler trop imposante ou manquer de dégagement.

Dans la photo de cette installation, on voit justement que l’appareil tient proprement entre le plafond et le dessus des portes tout en restant parfaitement visible et accessible.

Une installation centrée qui améliore aussi le rendu visuel

L’aspect esthétique est rarement l’élément principal d’une installation CVAC, mais il reste important.

Une unité intérieure installée légèrement décentrée au-dessus d’une grande ouverture peut donner une impression de travail inachevé, même lorsque l’installation est techniquement correcte.

Ici, nous avons recherché un alignement logique avec les portes doubles.

La Fujitsu Altair 700 est installée directement dans l’axe de l’ouverture, ce qui crée une intégration beaucoup plus naturelle dans la pièce.

Les rideaux restent libres de chaque côté, la tringle demeure accessible et l’appareil n’interfère pas avec les cadres.

La série Fujitsu Altair 700 : deux capacités disponibles

La documentation Fujitsu de cette série présente deux modèles :

09KMAS1 – 9 000 BTU/h
12KMAS1 – 12 000 BTU/h

Les combinaisons complètes sont les suivantes :

• ASUH09KMAS pour l’unité intérieure avec AOUH09KMAS1 à l’extérieur;
• ASUH12KMAS avec AOUH12KMAS1 pour la version 12 000 BTU.

La photo intérieure ne permet pas de lire la plaque signalétique de l’équipement. Nous ne pouvons donc pas déterminer avec certitude si cette installation précise à Saint-Louis-de-Gonzague utilise la version de 9 000 ou celle de 12 000 BTU.

Nous préférons toujours éviter d’attribuer un tonnage à partir de l’apparence seule, surtout lorsque deux modèles utilisent des boîtiers identiques ou très similaires.

Des capacités de chauffage supérieures aux capacités nominales de climatisation

Le modèle 9 000 BTU offre une capacité nominale de climatisation de 9 000 BTU/h, mais une capacité nominale de chauffage de 12 000 BTU/h.

Le modèle 12 000 BTU offre quant à lui :

• 12 000 BTU/h en climatisation nominale;
• 14 000 BTU/h en chauffage nominal.

Cette différence est intéressante parce qu’elle montre pourquoi il ne faut jamais analyser une thermopompe uniquement en fonction de son appellation commerciale.

Le modèle 09KMAS1 peut moduler entre 3 100 et 12 100 BTU/h en climatisation, et entre 2 800 et 14 500 BTU/h en chauffage.

Le 12KMAS1 peut moduler entre 3 100 et 13 800 BTU/h en climatisation, et entre 2 800 et 15 000 BTU/h en chauffage.

Pourquoi cette modulation est importante dans une pièce avec beaucoup de vitrage

Les portes vitrées visibles dans cette installation jouent un rôle important dans la charge thermique de la pièce.

En été, les surfaces vitrées peuvent laisser entrer davantage de chaleur selon leur orientation et leur exposition au soleil. En hiver, elles peuvent aussi représenter une portion importante des pertes thermiques comparativement à un mur bien isolé.

Une thermopompe avec technologie Inverter peut ajuster sa capacité à ces variations.

Lorsqu’un fort apport solaire augmente rapidement la température intérieure, le compresseur peut fonctionner à une capacité plus élevée. Lorsque la pièce se stabilise, le système réduit sa production.

Cette modulation contribue à maintenir une température plus constante au lieu d’alterner constamment entre marche et arrêt.

Un SEER2 atteignant 30,0

La série Altair 700 affiche des rendements particulièrement élevés en climatisation.

Le modèle 09KMAS1 est donné pour un SEER2 de 30,0, tandis que le 12KMAS1 atteint un SEER2 de 27,5.

En chauffage, le HSPF2 région V indiqué par Fujitsu est de :

• 9,9 pour le 9 000 BTU;
• 8,5 pour le 12 000 BTU.

Le COP2 nominal est respectivement de 4,64 et 4,32.

Ces valeurs permettent de comparer plus sérieusement plusieurs thermopompes murales lorsque le propriétaire cherche à réduire sa consommation énergétique ou à remplacer un ancien système moins efficace.

Un système conçu pour fonctionner en chauffage jusqu’à -15 °C

La documentation Fujitsu indique une plage de chauffage allant de -15 °C à 24 °C pour les deux modèles Altair 700.

En climatisation, la plage de fonctionnement est indiquée de -10 °C à 50 °C.

Pour une propriété à Saint-Louis-de-Gonzague, cette donnée doit être interprétée correctement.

L’appareil peut fonctionner en chauffage jusqu’à -15 °C, mais le choix du système principal de chauffage doit toujours tenir compte du bâtiment dans son ensemble.

Nous analysons donc les besoins en fonction de facteurs comme :

• la superficie desservie;
• l’isolation;
• les pertes par les fenêtres et portes;
• l’orientation du bâtiment;
• la hauteur des plafonds;
• les pièces adjacentes;
• la présence d’autres sources de chauffage.

Une thermopompe doit être dimensionnée pour le projet réel, pas seulement à partir d’un chiffre approximatif de pieds carrés.

Les détails techniques de l’Altair 700 qui font la différence lors d’une installation CVAC

Seulement 19 dB(A) en mode calme

Le niveau sonore de l’unité intérieure peut être particulièrement important dans un salon, une chambre ou une aire de séjour.

Fujitsu indique un niveau sonore intérieur pouvant descendre à 19 dB(A) en climatisation et à 21 dB(A) en chauffage en mode calme.

À vitesse basse, l’appareil est donné pour 30 dB(A) en climatisation et 33 dB(A) en chauffage.

À vitesse moyenne, les niveaux sont de 35 et 38 dB(A), tandis qu’à pleine vitesse ils atteignent 40 et 42 dB(A).

Cette faible signature acoustique devient particulièrement appréciable lorsque l’unité est installée dans une pièce fréquentée quotidiennement.

Une diffusion d’air pensée pour le confort

La fiche Fujitsu indique quatre vitesses de ventilation plus un mode automatique.

En climatisation, le débit d’air intérieur peut atteindre environ 400 pi³/min à haute vitesse, avec des niveaux intermédiaires autour de 324, 253 et 153 pi³/min selon le réglage.

Dans cette installation au-dessus de portes-patio, ce débit permet à l’air de quitter l’unité à une hauteur favorable et de se distribuer vers la pièce.

Le volet vertical est motorisé, ce qui permet d’ajuster la direction du soufflage.

Le positionnement par rapport aux rideaux : un détail qu’il ne faut pas négliger

Les rideaux visibles de chaque côté des portes constituent un excellent exemple d’un élément décoratif qui peut affecter une installation de thermopompe.

Si les rideaux avaient été installés plus haut ou plus proches du centre, ils auraient pu interférer avec l’unité.

Il faut éviter qu’un tissu puisse :

• couvrir l’entrée d’air;
• se soulever dans le flux de soufflage;
• toucher l’appareil;
• compliquer l’ouverture du panneau;
• limiter l’accès aux filtres.

Dans ce projet, la position de l’unité permet de maintenir une séparation nette entre la thermopompe et les rideaux.

L’accès aux filtres reste essentiel après l’installation

Une thermopompe murale doit rester accessible.

L’Altair 700 utilise des filtres lavables selon la documentation du fabricant.

Cela signifie que le propriétaire doit pouvoir accéder périodiquement au panneau avant afin de retirer et nettoyer les filtres.

Une installation trop proche du plafond, d’une tablette ou d’une moulure peut rendre ce travail inutilement difficile.

Lors de nos projets chez AirGreen, nous tenons toujours compte de cet accès futur.

Une installation ne doit pas seulement être possible le jour du chantier. Elle doit rester pratique lors de l’entretien CVAC pendant plusieurs années.

Tuyauterie frigorifique : 1/4 po liquide et 3/8 po gaz

Les deux capacités de la série Altair 700 utilisent les mêmes dimensions de conduites frigorifiques :

1/4 po pour la ligne liquide
3/8 po pour la ligne gaz.

La longueur minimale de tuyauterie spécifiée est de 10 pieds.

La longueur maximale atteint 66 pieds, tandis que la différence verticale maximale permise est de 49 pieds.

La fiche indique également une précharge de réfrigérant couvrant jusqu’à 49 pieds.

Ces données sont essentielles lorsque l’unité extérieure ne peut pas être placée directement derrière l’unité intérieure.

Dans les maisons où la thermopompe est installée au-dessus d’une porte-patio, la configuration extérieure du bâtiment peut parfois obliger à contourner une structure, une galerie ou une zone de circulation.

La capacité d’accepter jusqu’à 66 pieds de tuyauterie donne donc une bonne flexibilité, à condition de respecter l’ensemble des critères d’installation Fujitsu.

Une alimentation électrique relativement compacte : 208 à 230 V et 15 A

Les deux modèles Altair 700 fonctionnent sous 208 à 230 V, monophasé, 60 Hz, avec un disjoncteur de 15 A indiqué dans la fiche technique.

Pour le modèle 9 000 BTU, Fujitsu indique un courant maximal de 6,4 A en climatisation et 9,4 A en chauffage.

Pour le modèle 12 000 BTU, ces valeurs sont respectivement de 6,9 A et 9,4 A.

Même lorsque les besoins électriques semblent modestes, nous devons toujours vérifier le circuit réellement présent dans le bâtiment avant la mise en service.

Une ancienne installation ne garantit pas automatiquement que le câblage, le disjoncteur ou les connexions existantes conviennent au nouvel équipement.

Le R-32 au cœur de cette nouvelle série Fujitsu

L’Altair 700 utilise du réfrigérant R-32.

Fujitsu indique un potentiel de réchauffement global de 675 pour le R-32, comparativement à 2 088 pour le R-410A, ce qui représente une réduction annoncée d’environ 68 % du PRG.

Pour les propriétaires qui remplacent une ancienne thermopompe, cette transition vers le R-32 est un détail important.

Les équipements et les procédures de travail doivent être adaptés à ce type de réfrigérant, et l’installation doit être exécutée selon les spécifications du fabricant.

Connectivité Wi-Fi intégrée

La Fujitsu AIRSTAGE Altair 700 propose également une connectivité Wi-Fi intégrée permettant la surveillance et le contrôle à distance via l’application mobile AIRSTAGE.

Cette fonction est particulièrement utile pour les propriétaires qui souhaitent modifier leurs réglages à distance.

Il devient possible de préparer la température de la maison avant un retour, de vérifier certains paramètres sans se déplacer jusqu’à l’appareil ou d’ajuster plus facilement une pièce qui subit des variations importantes de température.

Une installation qui doit tenir compte du cadre de porte et de la structure du mur

Installer une thermopompe directement au-dessus de portes doubles demande également de connaître ce qui se trouve derrière la finition intérieure.

La présence d’un linteau, de montants ou d’autres éléments de structure doit être prise en compte lorsqu’on choisit le point de fixation.

Il faut également planifier soigneusement le passage des conduites afin de ne pas endommager la structure de la porte.

Ce type de projet démontre pourquoi une installation apparemment simple demande tout de même une réelle expérience de chantier.

Un positionnement élevé particulièrement pertinent pour la climatisation

L’air chaud tend à s’accumuler dans les parties supérieures d’une pièce.

L’unité Fujitsu installée en hauteur peut donc aspirer l’air de la zone supérieure avant de le refroidir et de le redistribuer vers l’espace habitable.

Dans une pièce comportant plusieurs surfaces vitrées, cet avantage peut être particulièrement appréciable durant l’été.

Le positionnement au-dessus des portes évite également de diriger l’air froid directement au niveau du visage d’une personne assise très près de l’appareil.

Ce qu’il faut éviter lors d’une installation similaire

Une installation au-dessus d’une porte ou d’une grande fenêtre demande plusieurs vérifications préalables.

Nous évitons notamment :

• un espace insuffisant entre l’unité et le plafond;
• un appareil qui empiète sur les rideaux;
• une fixation insuffisante;
• un drain de condensat sans pente adéquate;
• une tuyauterie frigorifique incompatible;
• un accès difficile aux filtres;
• un soufflage immédiatement bloqué par un meuble;
• un positionnement déséquilibré qui nuit à l’esthétique de la pièce.

Ce sont souvent ces détails qui font la différence entre une installation simplement fonctionnelle et une installation CVAC professionnelle.

Une Fujitsu Altair 700 intégrée sans sacrifier l’espace habitable

La principale force de cette installation à Saint-Louis-de-Gonzague est probablement son utilisation intelligente de l’espace.

L’appareil occupe une zone murale qui aurait autrement peu d’utilité.

Le reste des murs demeure disponible, les rideaux conservent leur fonction et les portes restent totalement accessibles.

Le résultat est discret, logique et adapté à la configuration de la pièce.

Chez AirGreen, c’est exactement ce que nous cherchons lorsque nous installons une thermopompe murale : faire fonctionner la machine dans des conditions favorables sans imposer inutilement l’équipement à l’aménagement intérieur.

AirGreen pour l’installation de thermopompes Fujitsu en Montérégie et dans le Grand Montréal

Nos projets nous amènent à travailler dans des bâtiments très différents à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et en Montérégie.

Une installation comme celle de cette Fujitsu AIRSTAGE Altair 700 à Saint-Louis-de-Gonzague montre pourquoi chaque projet doit être évalué individuellement.

Ici, le défi n’était pas une longue tuyauterie visible ou un plafond incliné, mais plutôt l’intégration de l’unité dans un mur dominé par deux grandes portes vitrées et des rideaux.

Nous avons retenu une position élevée, centrée et fonctionnelle, tout en conservant l’accès nécessaire à l’appareil.

La série Altair 700 apporte ensuite ses propres avantages : technologie Inverter, hauts rendements SEER2, fonctionnement silencieux, réfrigérant R-32, Wi-Fi intégré et format intérieur compact.

Lorsqu’une thermopompe est correctement dimensionnée, installée au bon endroit et mise en service selon les spécifications du fabricant, ces caractéristiques peuvent réellement se traduire en confort quotidien.
